ProKlima FN-120956.1 Manuale utente

BAHAG NO.: 26454126

BAHAG NO.: 26492649 (CH)

FN-120956.1

FN-120956.2

- 1 - FN-120956.1 / FN-120956.2

Inhalt –Съдържание – Sadržaj – Obsah –Indhold –Contenido –Sisukord –Sisältö –

Contenu –Content –Sadržaj – Tartalom –Innihald –Contenuto –Inhoud –Innhold –

Sadržaj – Obsah –Vsebina –Innehåll –İçerik

Bedienungsanleitung –German .................................................................................- 2 -

Ръководство с инструкции – Bulgarian ....................................................................- 9 -

Uputstvo –Bosnian..................................................................................................- 16 -

Návod k použití – Czech ...........................................................................................- 22 -

Brugsanvisning –Danish...........................................................................................- 28 -

Manual de Instrucciones –Spanish ..........................................................................- 34 -

Kasutusjuhend –Estonian ........................................................................................- 40 -

Käyttöopas –Finnish ................................................................................................- 46 -

Mode d'emploi –French ..........................................................................................- 52 -

Instruction manual –English ....................................................................................- 59 -

Upute za rad –Croatian ...........................................................................................- 65 -

Használati útmutató –Hungarian.............................................................................- 71 -

Leiðbeiningarhandbók –Icelandic............................................................................- 77 -

Manuale d'istruzioni –Italian...................................................................................- 83 -

Gebruiksaanwijzing –Dutch.....................................................................................- 90 -

Brukermanual –Norwegian .....................................................................................- 97 -

Uputstvo –Serbian-Latin........................................................................................- 103 -

Návod na obsluhu –Slovakian................................................................................- 109 -

Priročnik za uporabo –Slovenian ...........................................................................- 115 -

Bruksanvisning –Swedish ......................................................................................- 121 -

Kullanım talimatı – Turkish.....................................................................................- 127 -

- 2 - FN-120956.1 / FN-120956.2

Bedienungsanleitung –German

GEBRAUCHSANWEISUNG

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch,

bevor Sie Ihr Gerät an das Stromnetz anschließen, um

Beschädigungen durch falsche Bedienung zu vermeiden.

Schenken Sie den Sicherheitsinformationen bitte besondere

Aufmerksamkeit. Wenn Sie das Gerät einem Dritten

überlassen, muss auch diese Bedienungsanleitung mit

überreicht werden.

WARNUNG - Bei der Verwendung elektrischer Geräte müssen

immer einige grundsätzliche Vorsichtsmaßnahmen beachtet

werden, um die Gefahr von Feuer, Stromschlag und

Verletzungen zu verringern.

SICHERHEITSINFORMATIONEN

1. Lesen und bewahren Sie diese Anleitungen auf. Achtung:

Die Bilder in der Bedienungsanleitung dienen nur zur

Veranschaulichung.

2. Dieses Gerät kann von Kindern ab 8 Jahren und von

Personen mit eingeschränkten physischen, sensorischen

oder geistigen Fähigkeiten oder ohne Erfahrung und/oder

Wissen benutzt werden, wenn diese durch eine für ihre

Sicherheit zuständige Person beaufsichtigt werden oder

von ihr Anweisungen erhielten, wie das Gerät sicher zu

benutzen ist und sie auf die Risiken aufmerksam gemacht

wurden.

3. Kinder dürfen nicht mit dem Gerät spielen.

4. Kinder sollten dieses Gerät nicht unbeaufsichtigt reinigen

oder warten.

5. Wenn die Netzanschlussleitung dieses Gerätes beschädigt

wird, muss sie durch den Hersteller oder seinen

Kundendienst oder eine ähnlich qualifizierte Person ersetzt

werden, um Gefährdungen zu vermeiden.

6. Dieses Gerät ist für den Gebrauch in Haushalten und

ähnlichen Anwendungsbereichen vorgesehen.

7. Falsche Bedienung und unsachgemäße Handhabung

- 3 - FN-120956.1 / FN-120956.2

können zu Störungen am Gerät und zu Verletzungen des

Benutzers führen.

8. Es kann keine Haftung für mögliche Schäden übernommen

werden, die durch unsachgemäßen Gebrauch oder falsche

Handhabung verursacht werden.

9. Tauchen Sie das Gerät und den Netzstecker nicht in Wasser

oder andere Flüssigkeiten. Es besteht Lebensgefahr durch

Stromschlag! Wenn das Gerät oder der Stecker nass

geworden ist, ziehen Sie umgehend den Stecker und lassen

Sie das Gerät vor dem nächsten Gebrauch von einem

Fachmann überprüfen.

10. Benutzen Sie das Gerät nicht, wenn das Netzkabel oder der

Netzstecker sichtbare Schäden aufweisen und wenn das

Gerät auf den Boden gefallen ist oder anderweitig

beschädigt wurde. Bringen Sie das Gerät in solchen Fällen

zur Überprüfung und evtl. Reparatur in eine Fachwerkstatt.

11. Ziehen Sie niemals den Stecker des Netzkabels mit nassen

Händen oder durch Ziehen am Netzkabel aus der Steckdose.

12. Achten Sie darauf, dass das Netzkabel nicht über scharfe

Kanten hängt oder eingeklemmt wird.

13. Halten Sie das Gerät von Feuchtigkeit fern und schützen Sie

es vor Spritzern.

14. Halten Sie das Gerät von heißen Objekten (z. B. Herdplatten)

und offenen Flammen fern.

15. Bewahren Sie das Gerät und sein Netzkabel außerhalb des

Zugriffs von Kindern unter 8 Jahren auf.

16. Stellen Sie das Gerät auf einen geraden, trockenen und

hitzebeständigen Untergrund.

17. Lassen Sie das Gerät niemals unbeaufsichtigt, während es

sich im Betrieb befindet.

18. Lagern oder verwenden Sie das Gerät nicht im Freien.

19. Bewahren Sie das Gerät an einem trockenen Ort und

außerhalb der Reichweite von Kindern (in seiner

Verpackung) auf.

20. Führen Sie niemals Finger oder andere Objekte durch die

Schutzgitter des Ventilators während dieser sich im Betrieb

befindet.

21. Benutzen Sie das Gerät niemals solange die Schutzgitter

- 4 - FN-120956.1 / FN-120956.2

des Ventilators nicht angebracht sind - dies kann zu

schweren Verletzungen führen.

22. Achten Sie auf lange Haare! Diese können sich aufgrund der

Luftturbulenzen im Ventilator verfangen.

23. Richten Sie den Luftstrom nicht für längere Zeit auf

Personen.

24. Vergewissern Sie sich, dass der Ventilator vom Stromnetz

getrennt ist, bevor Sie das Schutzgitter abnehmen!

- 5 - FN-120956.1 / FN-120956.2

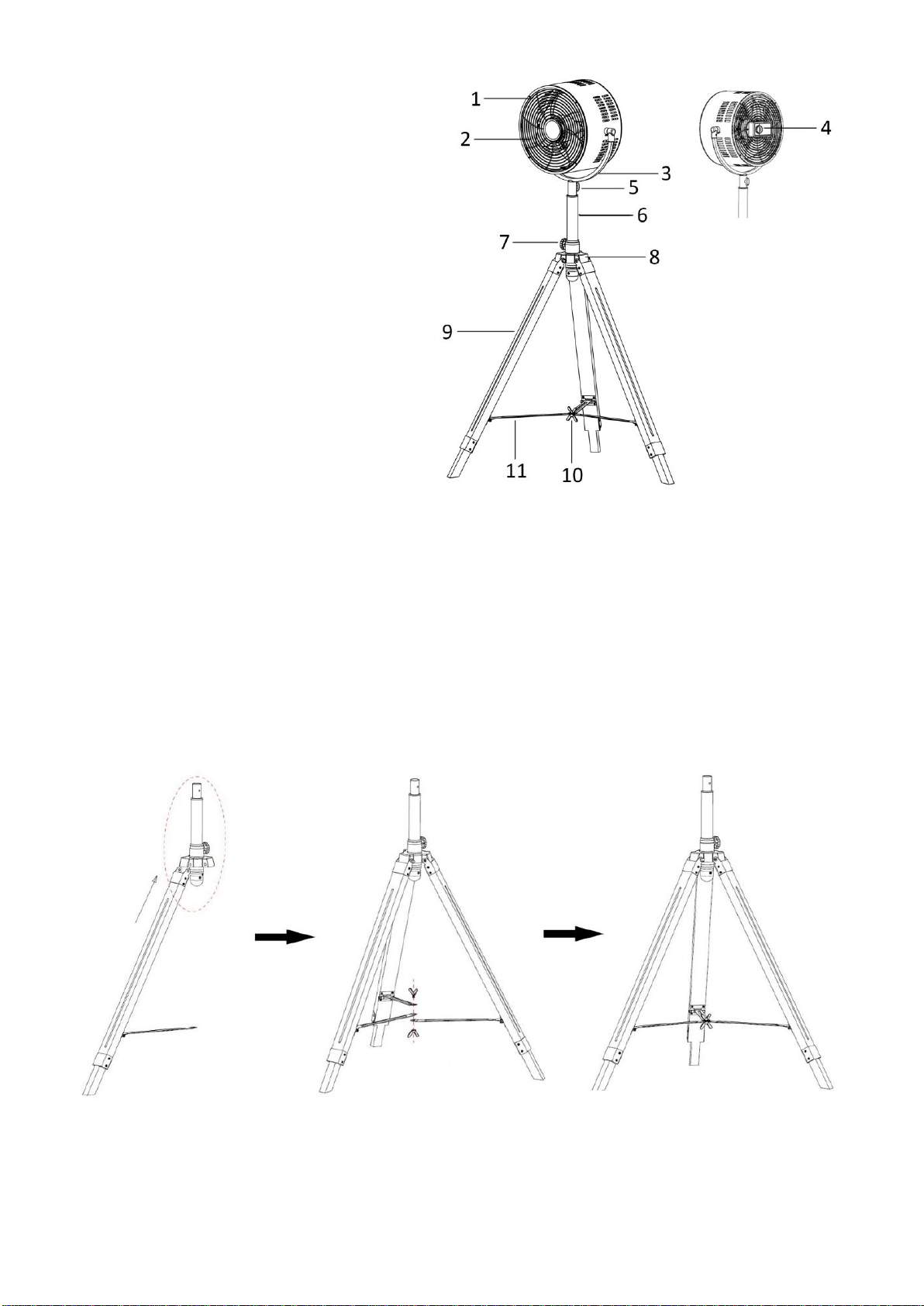

BESCHREIBUNG DER TEILE

1. Ventilatorschutzgitter

2. Ventilatorflügel

3. U-Halterung

4. Geschwindigkeitsschalter

5. Arretierknopf

6. Höhenverstellbares Rohr

7. Feststellschraube

8. Stativhalter

9. Stativbein

10. Feststellflügelschraube und -mutter

11. Metallverbindungsrohr

MONTAGEANLEITUNG

1. Montage der Stativbeine

1) Sicherungsschrauben und Muttern herausnehmen.

2) Befestigen Sie den Metallteil des hölzernen Dreifußstandbeins an der Halterung, richten Sie die Löcher

aneinander aus und stecken Sie die Feststellschrauben durch die Halterung. Achten Sie auf die Ausrichtung

des Standbeinendes.

3) Setzen Sie die Mutter auf das vorstehende Schraubenende und ziehen Sie die Mutter fest.

4) Wiederholen Sie die Schritte für die anderen beiden Standbeine.

5) Beine auseinanderziehen, die drei Metallverbindungsrohre mit Feststellflügelschraube und -mutter

verbinden.

6) Stellen Sie das höhenverstellbare Rohr auf die gewünschte Höhe ein und ziehen Sie den Feststellknopf

fest.

- 6 - FN-120956.1 / FN-120956.2

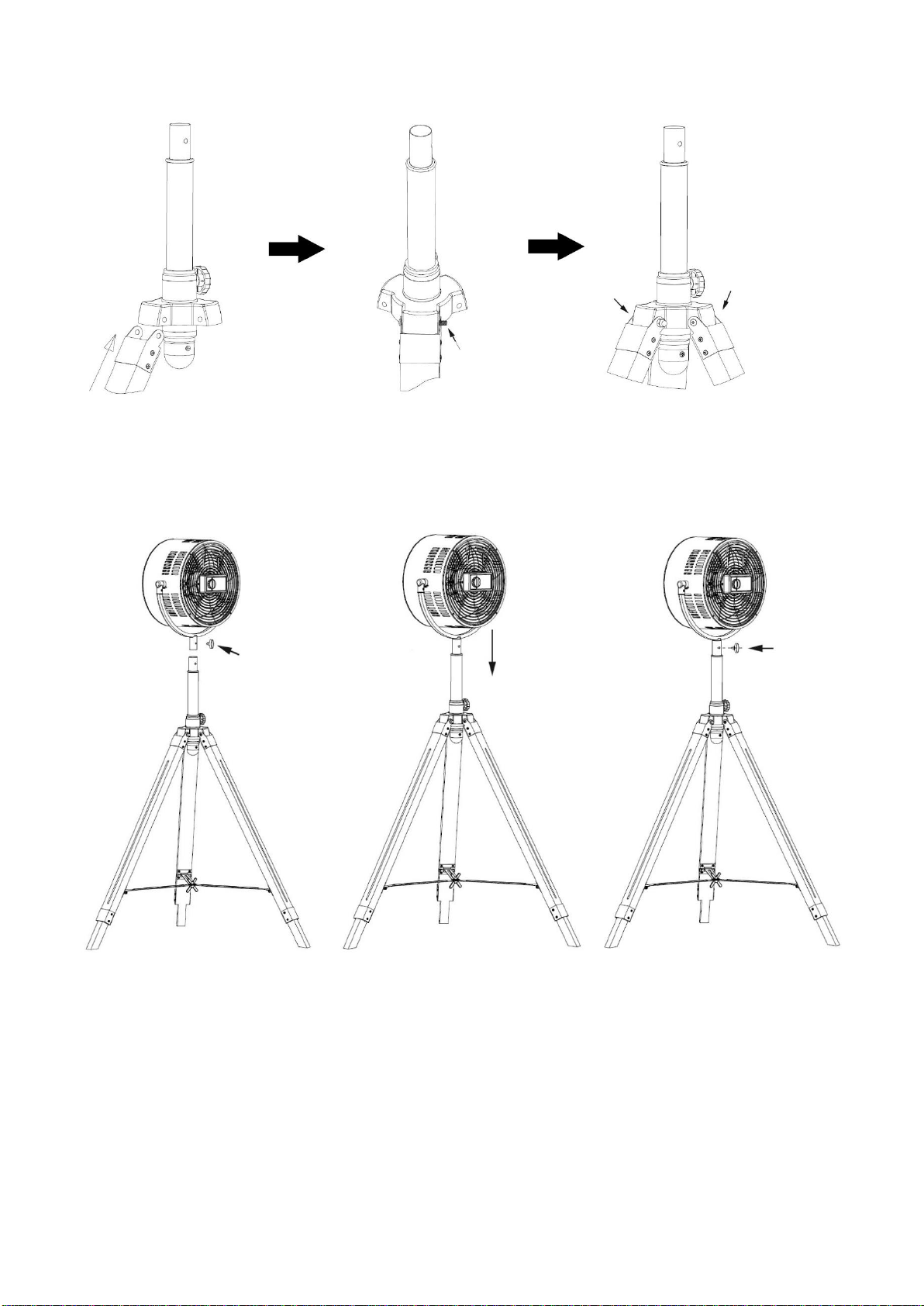

Detaillierte Abbildung für die Befestigung der Schraube und Mutter:

2. Komplette Montage

Arretierknopf aus dem Rohr unter der U-Halterung entfernen, Rohr oben in das höhenverstellbare Rohr

stecken und die Löcher in den Rohren aufeinander ausrichten, Arretierknopf durch die Löcher stecken und

festziehen.

BEDIENUNGSANLEITUNG

1. Stecken Sie das Netzteil in eine passende Steckdose.

2. Ventilator mithilfe des Geschwindigkeitsschalters einschalten. „0“ = aus, „I“= niedrige Drehgeschwindigkeit,

„II“ = mittlere Drehgeschwindigkeit, „III“ = hohe Drehgeschwindigkeit.

3. Neigungswinkel: Durch Drücken des Ventilator-Schutzgitters können Sie den Ventilator auf die gewünschte

Richtung ausrichten.

REINIGEN

1. Schalten Sie das Gerät vor der Pflege bzw. dem Reinigen und nach jeder Benutzung aus und ziehen Sie das

Netzkabel aus der Steckdose.

- 7 - FN-120956.1 / FN-120956.2

2. Tauchen Sie das Gerät niemals in Wasser ein (Gefahr eines Kurzschlusses)! Wischen Sie das Gerät zum

Reinigen einfach nur mit einem feuchten Tuch ab und trocknen Sie es dann sorgfältig. Trennen Sie das Gerät

immer erst vom Stromnetz!

3. Achten Sie darauf, dass sich am Lufteinlass- und Luftauslassgitter keine übermäßigen Staubablagerungen

bilden und reinigen Sie diese gelegentlich mit einer trockenen Bürste oder einem Staubsauger.

TECHNISCHE DATEN

Betriebsspannung: 220-240V ~ 50/60Hz

Leistungsaufnahme : 80W

Wiederverwertung –Europäischen Richtlinie 2012/19/EG

Dieses Symbol zeigt an, dass das Produkt nicht zusammen mit Haushaltsabfällen entsorgt werden

darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu verhindern,

bitte verantwortungsbewusst entsorgen, um die nachhaltige Wiederverwertung von Ressourcen zu

fördern. Nutzen Sie zur Rückgabe Ihres Altgeräts bitte die Rückgabe- und Sammelsysteme oder

wenden Sie sich an den Händler bei dem Sie dieses Gerät erworben haben. Dieser kann das Gerät

umweltschonend entsorgen.

- 8 - FN-120956.1 / FN-120956.2

ERP-Informationen (DE)

Lieferant: BAHAG AG

Gutenbergstr. 21

68167 Mannheim

Germany

Erklärt für das im Folgenden beschriebene Produkt:

Erforderliche Angaben

Informationen zur Angabe des FN-120956.1 / FN-120956.2, auf das/die sich die Informationen

beziehen:

[Ventilator m. Holzstativ]

Bezeichnung

Symbol

Wert

Einheit

Maximaler Volumenstrom

52,51

m3/min

Ventilator-Leistungsaufnahme

74,00

Serviceverhältnis

0,71

(m3/min)/W

Leistungsaufnahme im

Bereitschaftszustand

PSB

—

Ventilator-Schallleistungspegel

LWA

68,43

dB(A)

Maximale Luftgeschwindigkeit

2,95

m/s

Messnorm für die Ermittlung des

Serviceverhältnisses

IEC 60879: 1986 (corr.1992)

Kontaktadresse für weitere

Informationen

BAHAG AG

Gutenbergstr. 21

68167 Mannheim

Germany

Erfüllt die Anforderung der Richtlinien des Rates:

VERORDNUNG (EU) Nr. 206/2012 DER KOMMISSION vom 6. März 2012 und Anpassung der

VERORDNUNG (EU) 2016/2282 DER KOMMISSION zur Durchführung der Richtlinie 2009/125/EG des

Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die

umweltgerechte Gestaltung von Raumklimageräten und Komfortventilatoren

Informationen bezügliche Aufstellung, Nutzung und Wartung des Produktes sowie Elektro- und

Elektronik-Altgeräten (WEEE) finden Verbraucher in der Bedienungsanleitung, die in der Verpackung

mitgeliefert wird.

- 9 - FN-120956.1 / FN-120956.2

Ръководство с инструкции – Bulgarian

ИНСТРУКЦИИ ЗА УПОТРЕБА

Прочетете тези инструкции за употреба внимателно,

преди да свържете устройството си към електрическата

мрежа, за да избегнете повреда поради неправилна

употреба. Обърнете специални внимание на

информацията за безопасност. Ако предадете

устройството на трети лице, тези инструкции за употреба

също трябва да се предадат.

ПРЕДУПРЕЖДЕНИЕ - При използване на електрически

уреди трябва винаги да спазвате основните мерки за

безопасност, за да се намали рискът от пожар, токов удар

и физически наранявания.

ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ

1. Прочетете и запазете тези инструкции. Внимание:

илюстрациите в ръководството са само за справка.

2. Този уред може да бъде използван от деца над 8-

годишна възраст и от лица с намалени физически,

сетивни или умствени способности или без опит и

познания, ако същите са под надзор или са били

инструктирани относно безопасното използване на

уреда и разбират рисковете, свързани с употребата му.

3. С уреда не бива да си играят деца.

4. Почистването и профилактиката не трябва да се

извършват от деца без надзор.

5. Ако захранващият кабел е повреден, трябва да бъде

сменен от производителя, негов сервизен представител

или подобно квалифицирано лице, за да се избегнат

опасностите.

6. Този уред е предназначен да се използва за битови и

други подобни приложения.

7. Неправилната употреба и боравене с уреда може да

доведат до неизправности в устройството и

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali ProKlima Fan

ProKlima

ProKlima FN-120708.1 Manuale utente

ProKlima

ProKlima FN-114501.4 Manuale utente

ProKlima

ProKlima TFN-111449.2 Manuale utente

ProKlima

ProKlima FN-114791.1 Manuale utente

ProKlima

ProKlima 28223067 Manuale utente

ProKlima

ProKlima TFN-110145.2 Manuale utente

ProKlima

ProKlima FN-110142.1 Manuale utente

ProKlima

ProKlima FAN -106091 .1 Manuale utente

ProKlima

ProKlima FN-108740.1 Manuale utente

ProKlima

ProKlima FN-110013.5 Manuale utente

ProKlima

ProKlima FAN -107404.1 Manuale utente

ProKlima

ProKlima FN-110148.1 Manuale utente

ProKlima

ProKlima FN-110143.1 Manuale utente

ProKlima

ProKlima FN-111696.3 Manuale utente

ProKlima

ProKlima TF-108449.3 Manuale utente

ProKlima

ProKlima LDS05-40BU2-RC Manuale utente

ProKlima

ProKlima FN-105025.1 Manuale utente

ProKlima

ProKlima FN-111371.2 Manuale utente

ProKlima

ProKlima FN-110013.3 Manuale utente

ProKlima

ProKlima FAN-103896.1 Manuale utente

ProKlima

ProKlima TF-103842.1 Manuale utente

ProKlima

ProKlima TFN-111556.1 Manuale utente

ProKlima

ProKlima FN-111453.1 Manuale utente

ProKlima

ProKlima FAN-111544.1 Manuale utente

Manuali Fan popolari di altre marche

ELTA FANS

ELTA FANS H03VV-F Manuale utente

Hunter

Hunter 20714 Manuale di istruzioni

Emerson

Emerson CARRERA VERANDA CF542ORB00 Manuale utente

Hunter

Hunter Caraway Manuale di istruzioni

Panasonic

Panasonic FV-15NLFS1 Manuale utente

Kompernass

Kompernass KH 1150 Manuale utente

VES

VES FALA100/12V/TR Manuale utente

Vertiv

Vertiv Liebert DCD Manuale utente

Westinghouse

Westinghouse GFP Series Manuale utente

Venmar

Venmar KUBIX HRV PLUS Series Manuale utente

Maico

Maico ECR 31 Manuale utente

Sonnenkonig

Sonnenkonig Dinky Manuale utente

S&P

S&P ECOWATT HXBR Manuale utente

Wider

Wider IMP03369BH Manuale utente

Panasonic

Panasonic F-60DHN Manuale utente

Hinkley

Hinkley HIGHLAND Manuale utente

Broan

Broan 766BN Manuale utente

Premium

Premium PFS16022 Istruzioni per il montaggio
