TCD 2022

TCD 2042

TCD 2022 / 2042 IT

MANUALE D’INSTALLAZIONE ED USO - REV 002A

INDICE

1.0 -

INFORMAZIONI SUL PRODOTTO

...............................................................................Pag. 4

1.1 - Principali caratteristiche ............................................................................................Pag. 4

1.2 - Note importanti ..........................................................................................................Pag. 4

1.3 - Precauzioni per la sicurezza e l’uso...........................................................................Pag. 4

1.4 - Contenuto di ogni confezione ....................................................................................Pag. 4

2.0 -

INSTALLAZIONE

........................................................................................................Pag. 5

2.1 - Informazioni generali .................................................................................................Pag. 5

2.2 - Installazione del comando..........................................................................................Pag. 5/6

2.3 - Collegamento elettrico...............................................................................................Pag. 7

3.0 -

FUNZIONAMENTO

......................................................................................................Pag. 8

3.1 - Pannello di controllo TCD 2022 .................................................................................Pag. 8

3.2 - Pannello di controllo TCD 2042 .................................................................................Pag. 9

3.3 - Accensione del comando ...........................................................................................Pag. 9

3.4 - Abilitazione del comando ...........................................................................................Pag. 10

3.5 - Azionamento dell’elica di manovra di prua................................................................Pag. 10

3.6 - Azionamento dell’elica di manovra di poppa.............................................................Pag. 10

3.7 - Azionamento combinato dell’elica di prua e di poppa ..............................................Pag. 11

3.8 - Disabilitazione del comando ......................................................................................Pag. 12

3.9 - Comandi multipli in parallelo......................................................................................Pag. 12

3.10 - Disabilitazione/abilitazione del suono del comando................................................Pag. 12

4.0 -

ERRORI DI SISTEMA

...................................................................................................Pag. 12

4.1 - Errore checksum flash................................................................................................Pag. 12

5.0 -

PROBLEMI DI SISTEMA

..............................................................................................Pag. 12

5.1 - Problemi con reset automatico..................................................................................Pag. 13

5.2 - Problemi con reset manuale ......................................................................................Pag. 13

6.0 -

MANUTENZIONE

........................................................................................................Pag. 14

7.0 -

DATI TECNICI

..............................................................................................................Pag. 14

TCD 2022 / 2042 IT

MANUALE D’INSTALLAZIONE ED USO - REV 002A

1.0 - INFORMAZIONI SUL PRODOTTO

I comandi della serie TCD sono stati progettati per comandare le eliche di manovra di prua o poppa prodotte da Quick

1.1 -

Principali caratteristiche

• Interfaccia utente semplice ed intuitiva.

• Alimentazione universale (12/24 Vdc).

• Funzionamento in un ampio intervallo di temperature.

• Possibilità di collegare più comandi TCD in parallelo.

• Facilità di installazione tramite connettore a 2 cavi (non in dotazione, da acquistare separatamente).

• Sistema di priorità automatica.

• Disabilitazione automatica.

• Protezione contro l’inversione di polarità, cortocircuito in uscita, attività prolungata del motore e interruzione del

cablaggio di comando dell’elica di manovra.

• Segnalazioni acustiche (disattivabili).

1.2 -

Note Importanti

L’installazione del comando deve essere effettuata da personale qualificato.

PRIMA DI UTILIZZARE IL COMANDO LEGGERE ATTENTAMENTE IL PRESENTE MANUALE.

IN CASO DI DUBBI CONTATTARE IL RIVENDITORE O IL SERVIZIO CLIENTI QUICK®.

In caso di discordanze o eventuali errori tra il testo tradotto e quello originario in italiano, fare riferimento al testo

italiano.

I comandi Quick

sono stati progettati e realizzati per essere utilizzati su imbarcazioni da diporto.

Non è consentito un utilizzo differente senza autorizzazione scritta da parte della società Quick

Quick

SPA si riserva il diritto di apportare modifiche alle caratteristiche tecniche dell’apparecchio e al contenuto di

questo manuale senza alcun preavviso.

I comandi Quick

sono stati progettati e realizzati per gli scopi descritti in questo manuale d’installazione.

La società Quick

non si assume alcuna responsabilità per danni diretti o indiretti causati da un uso improprio del comando,

da una errata installazione o da possibili errori presenti in questo manuale.

LA MANOMISSIONE DEL COMANDO DA PARTE DI PERSONALE NON AUTORIZZATO FA DECADERE LA GARANZIA.

1.3 -

Precauzioni per la sicurezza e l’uso

• Installare il comando dopo aver compiuto tutti i lavori di carpenteria nella zona in cui andrà installato.

• Eventuali corpi estranei potrebbero interferire con il corretto funzionamento della leva (esempio polvere di vetroresina).

Qualora non si rispetti questa prescrizione, qualunque malfunzionamento sarà di responsabilità dell’installatore e non

coperto da garanzia.

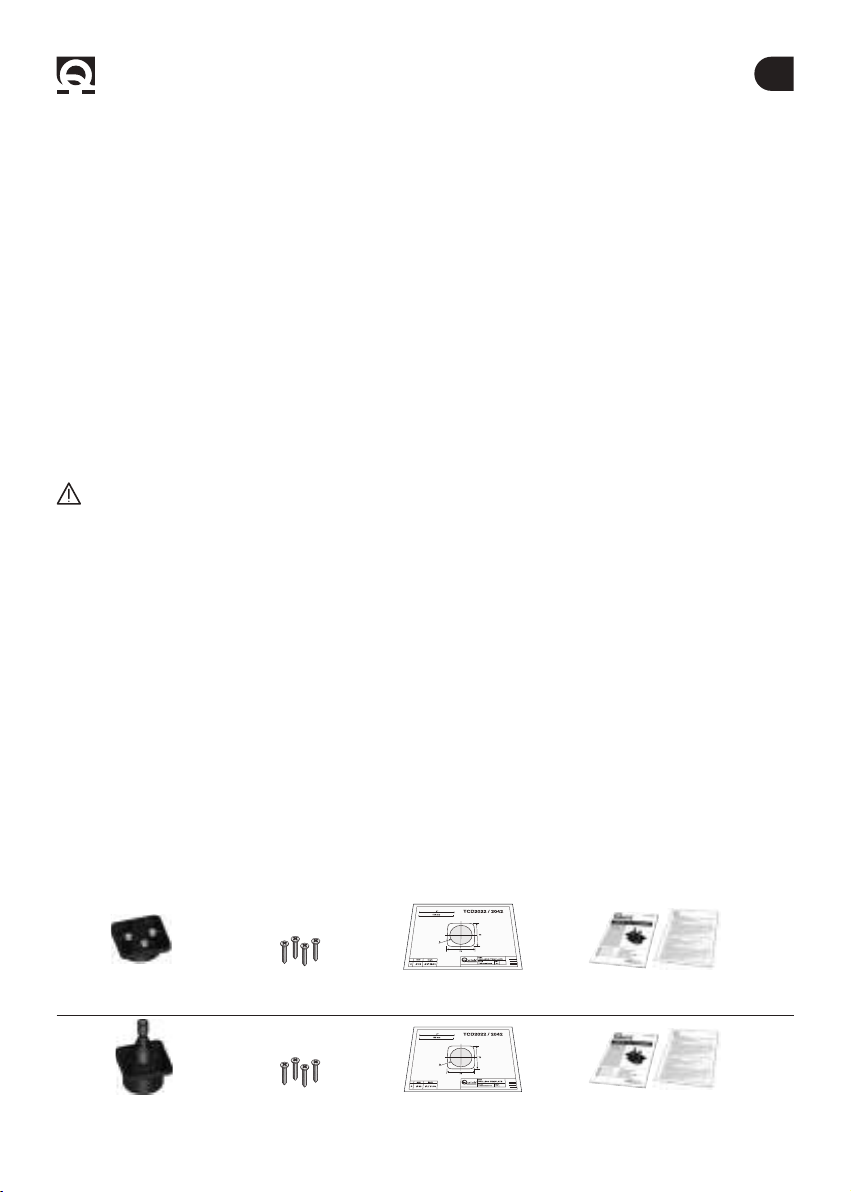

1.4 -

Contenuto di ogni confezione

Manuale di installazione e uso

Condizioni di Garanzia

Manuale di installazione e uso

Condizioni di Garanzia

Dima di foratura

4 viti autofilettanti

per il fissaggio

4 viti autofilettanti

per il fissaggio

Comando TCD 2042

Comando TCD 2022

TCD 2022 / 2042 IT

MANUALE D’INSTALLAZIONE ED USO - REV 002A

2.1 - Informazioni generali

Di seguito sarà descritta una procedura di installazione tipica.

Non è possibile descrivere una procedura che sia applicabile a tutte le situazioni.

Adattare questa procedura per soddisfare i propri requisiti.

Individuare la posizione più adatta dove praticare la sede per alloggiare il comando seguendo questi criteri:

• Il comando deve essere posizionato in modo che sia facilmente utilizzabile e/o visibile dall’operatore.

• È importante che la superficie su cui si fissa il comando sia liscia e piana.

• Deve essere presente un accesso posteriore per l’installazione e la manutenzione.

• Deve esistere spazio sufficiente dietro alla posizione scelta per alloggiare il retro del comando e i cablaggi.

• La parte posteriore del comando deve essere protetta dal contatto con acqua o umidità.

• Porre particolare attenzione durante l’esecuzione dei fori su pannello o parti dell’imbarcazione. Questa operazione non

deve indebolire o causare rotture alla struttura dell’imbarcazione.

I comandi rispondono agli standard EMC (compatibilità elettromagnetica) ma è richiesta una corretta installazione per non

compromettere le proprie prestazioni e quelle degli strumenti posti nelle vicinanze.

Per questo motivo il comando TCD deve essere distante almeno:

• 25 cm dalla bussola

• 50 cm da un qualsiasi apparecchio radio ricevente

• 1 m da qualsiasi apparato radiotrasmittente (escluso SSB)

• 2 m da qualsiasi apparato radiotrasmittente SSB

• 2 m dal percorso del fascio radar.

2.2 - Installazione del comando (esempio con TCD 2022)

Il procedimento con il comando TCD 2042 è lo stesso, come nell’esempio illustrato.

Dopo aver scelto la posizione del comando, procedere come riportato di seguito:

2.0 - INSTALLAZIONE

•

- Realizzare il foro per il retro del comando

con una fresa a tazza Ø 63 mm.

• Rimuovere la dima ed eventuali bave presenti

sui fori.

•

- Posizionare la dima di foratura sulla

superficie dove sarà installato il comando;

• marcare il centro del foro;

• per il fissaggio delle viti autofilettanti eseguire

pre-fori con una punta di Ø 2,5 mm.

TCD 2022 / 2042 IT

MANUALE D’INSTALLAZIONE ED USO - REV 002A

2.0 - INSTALLAZIONE

2.2 - Installazione del comando (esempio con TCD 2022)

• Pulire la superficie del pannello prima dell’installazione.

•

- Staccare la carta protettiva dalla guarnizione

evitando di toccare la parte adesiva con le dita.

GUARNIZIONE

ADESIVA

BASE DEL

COMANDO

POLICARBONATO

ADESIVO

•

- Inserire il comando nel foro e premere per farlo

aderire bene alla superficie. Fissarlo al pannello tramite

quattro viti a testa svasata (in dotazione).

• Nel caso di montaggio effettuato su metallo, utilizzare

viti M3 a testa svasata (non in dotazione).

• Pulire la superficie del comando prima dell’applicazione.

•

- Staccare la carta protettiva dal retro dell’adesivo.

Per una migliore tenuta, evitare di toccare la parte

adesiva con le dita.

•

- Per applicare correttamente l’adesivo si consiglia di

appoggiarne prima un lato contro il bordo della base del

comando e poi attaccare completamente l’adesivo.

• Premere su tutta la superficie per farlo aderire bene.

•

- Terminata l’installazione, rimuovere la pellicola di

protezione trasparente dalla superficie del comando.

• Consigliamo di utilizzare un pezzetto di nastro adesivo

per facilitare la rimozione della pellicola trasparente.

ATTENZIONE

Si consiglia di non applicare gli adesivi

(guarnizione e policarbonato)

con temperatura inferiore a 18°C.

18°

PELLICOLA DI

PROTEZIONE

TCD 2022 / 2042 IT

MANUALE D’INSTALLAZIONE ED USO - REV 002A

2.0 - INSTALLAZIONE

2.3 - Collegamento elettrico

Il comando risponde agli standard EMC (compatibilità elettromagnetica) ma è richiesta una corretta installazione per non

compromettere le proprie prestazioni e quelle dei comandi posti nelle vicinanze.

Per questo motivo i cavi del comando devono essere distanti almeno:

• 1 m dai cavi che trasportano segnale radio (escluso di radiotrasmittenti SSB).

• 2 m dai cavi che trasportano segnale radio di radiotrasmittenti SSB.

Seguire le regole riportate di seguito per la realizzazione dell’impianto elettrico relativo al comando:

• Collegare i connettori del comando, al connettore proveniente dalle eliche di manovra.

• Inserire un interruttore per accendere e spegnere il comando (non fornito).

• Posizionare l’interruttore in modo che sia facilmente raggiungibile nel caso in cui sia necessario spegnere l’apparecchio

per evitare situazioni di pericolo.

• Inserire un fusibile da 4A rapido sulla linea di alimentazione del comando (non fornito).

• Dimensionare correttamente la sezione dei cavi di alimentazione del comando in funzione della loro lunghezza.

• Non utilizzare la tensione proveniente dal gruppo batterie motori o propulsori per alimentare il comando.

• Alimentare il comando solo dopo aver effettuato e verificato l’esattezza di tutti i collegamenti elettrici.

(1) ATTENZIONE: NEGATIVO DEI GRUPPI BATTERIA IN COMUNE

(2) PROLUNGA (NON IN DOTAZIONE)

(3) SDOPPIATORE (NON IN DOTAZIONE)

Sistema base elica di manovra

FUSIBILE

TCD 2042

BAT TERIA

ELICA

TCD 2022

ROSSO

NERO

ROSSO

NERO

MOTORE

BAT TERIA

SERVIZI

STACCABATTERIA

INTERRUTTORE

FUSIBILE

ELICA DI MANOVRA

(2)

(1) (1)

(2)

(3)

TCD 2022 / 2042 IT

MANUALE D’INSTALLAZIONE ED USO - REV 002A

3.1 - Pannello di controllo TCD 2022

L’interfaccia utente è composta da:

• 1 pulsante di abilitazione

• 2 pulsanti di direzione

• 2 LED di abilitazione

• 2 LED di direzione

Pulsante di abilitazione

Il pulsante abilita o disabilita il comando.

Pulsanti di direzione

Il pulsante di direzione destro muove a destra la prua o la poppa dell’imbarcazione a seconda dell’elica di manovra

comandata.

Il pulsante di direzione sinistro muove a sinistra la prua o la poppa dell’imbarcazione a seconda dell’elica di manovra

comandata.

LED di abilitazione

I LED di abilitazione segnalano lo stato di abilitazione / disabilitazione del comando.

LED di direzione

I LED di direzione segnalano il movimento verso destra o sinistra dell’imbarcazione.

Tutti i LED, inoltre, sono utilizzati per segnalare eventuali errori o problemi.

LED DI DIREZIONE SINISTRA LED DI DIREZIONE DESTRA

PULSANTE DI DIREZIONE SINISTRA PULSANTE DI DIREZIONE DESTRA

LED DI ABILITAZIONE

PULSANTE DI ABILITAZIONE

LED DI ABILITAZIONE

3.0 - FUNZIONAMENTO

TCD 2022 / 2042 IT

MANUALE D’INSTALLAZIONE ED USO - REV 002A

Utilizzare l’interruttore posto sulla linea di alimentazione per accendere e spegnere il comando.

Una volta collegata l’alimentazione il comando effettua il test dei LED.

Il test dei LED avviene accendendo contemporaneamente tutti i LED per 2 secondi.

Se non vengono rilevati errori o problemi il comando si pone nello stato disabilitato (vedi disabilitazione del comando).

ATTENZIONE:

esercitarsi ad azionare l’elica di manovra in acque libere, per evitare di danneggiare l’imbarcazione

con manovre avventate.

ATTENZIONE:

accertarsi che non vi siano bagnanti nelle vicinanze dell’imbarcazione prima di azionare l’elica di

manovra.

Pulsante di abilitazione

Il pulsante abilita o disabilita il comando.

Joystick

Il movimento a destra della leva del joystick, a fine corsa, muove a destra la prua o la poppa dell’imbarcazione a seconda

dell’elica di manovra comandata.

Il movimento a sinistra della leva del joystick, a fine corsa, muove a sinistra la prua o la poppa dell’imbarcazione a

seconda dell’elica di manovra comandata.

LED di abilitazione

I LED di abilitazione segnalano lo stato di abilitazione / disabilitazione del comando.

LED di direzione

I LED di direzione segnalano il movimento verso destra o sinistra.

Tutti i LED, inoltre, sono utilizzati per segnalare eventuali errori o problemi.

3.2 - Pannello di controllo TCD 2042

L’interfaccia utente è composta da:

• 1 pulsante di abilitazione

• 1 joystick

• 2 LED di abilitazione

• 2 LED di direzione

LED DI DIREZIONE SINISTRA LED DI DIREZIONE DESTRA

LED DI ABILITAZIONE

PULSANTE DI ABILITAZIONE

LED DI ABILITAZIONE

JOYSTICK

3.0 - FUNZIONAMENTO

3.3 - Accensione del comando

TCD 2022 / 2042 IT

MANUALE D’INSTALLAZIONE ED USO - REV 002A

3.4 - Abilitazione del comando

Per abilitare il comando premere e tenere premuto il pulsante di abilitazione per almeno 1 secondo. Trascorso questo

periodo i LED di abilitazione inizieranno a lampeggiare con una frequenza maggiore e il comando emetterà un breve

suono. Rilasciare il pulsante di abilitazione, i LED di abilitazione rimarranno accesi in maniera permanente e il comando

risulterà abilitato. In questa condizione il comando emetterà un breve suono ogni 5 secondi.

3.5 -

Azionamento dell’elica di manovra di prua

3.6 - Azionamento dell’elica di manovra di poppa

ATTENZIONE:

una volta rilasciato il pulsante di direzione (TCD 2022) o il joystick (TCD 2042) l’imbarcazione

continuerà a muoversi a causa dell’inerzia del moto.

In corrispondenza dell'azionamento del propulsore si accenderà il LED di direzione relativo al movimento impartito (rosso

a sinistra, verde a destra) e il comando emetterà un suono intermittente.

PULSANTE DESTRO LEVA VERSO DESTRA

LEVA VERSO SINISTRAPULSANTE SINISTRO

PRUA

TCD 2022 TCD 2042

POPPA

TCD 2022 TCD 2042

3.0 - FUNZIONAMENTO

Altri manuali per TCD 2022

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Quick Unità di controllo

Quick

Quick TCD 2044 Guida

Manuali Unità di controllo popolari di altre marche

Festo

Festo Compact Performance CP-FB6-E Manuale elenco delle parti

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuale utente

JS Automation

JS Automation MPC3034A Manuale utente

JAUDT

JAUDT SW GII 6406 Series Guida rapida

Spektrum

Spektrum Air Module System Manuale utente

BOC Edwards

BOC Edwards Q Series Manuale utente

KHADAS

KHADAS BT Magic Manuale utente

Etherma

Etherma eNEXHO-IL Manuale utente

PMFoundations

PMFoundations Attenuverter Manuale utente

GEA

GEA VARIVENT Manuale utente

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuale utente

Altronix

Altronix LINQ8PD Istruzioni per il montaggio

Eaton

Eaton Powerware Series Manuale utente

WAGO

WAGO 750-407/040-000 Manuale utente

Sony

Sony CCU-590 Manuale utente

Graco

Graco 25D614 Manuale utente

Task Force Tips

Task Force Tips YE-RF-900 Manuale di programmazione

Shini

Shini SPV-U Series Manuale utente
