Raypak ELS 1102-2 Guida all'installazione

POOL

MODELS: ELS 552-2 & 1102-2

CATALOG NO. 9100.90

Effective: 10-28-08

Replaces: 10-21-08

MODEL SIZES: ELS 552-2 & ELS 1102-2

MODEL TYPE: ELECTRIC SPA HEATER

DATE OF MANUFACTURE: 11-01-83 THRU CURRENT

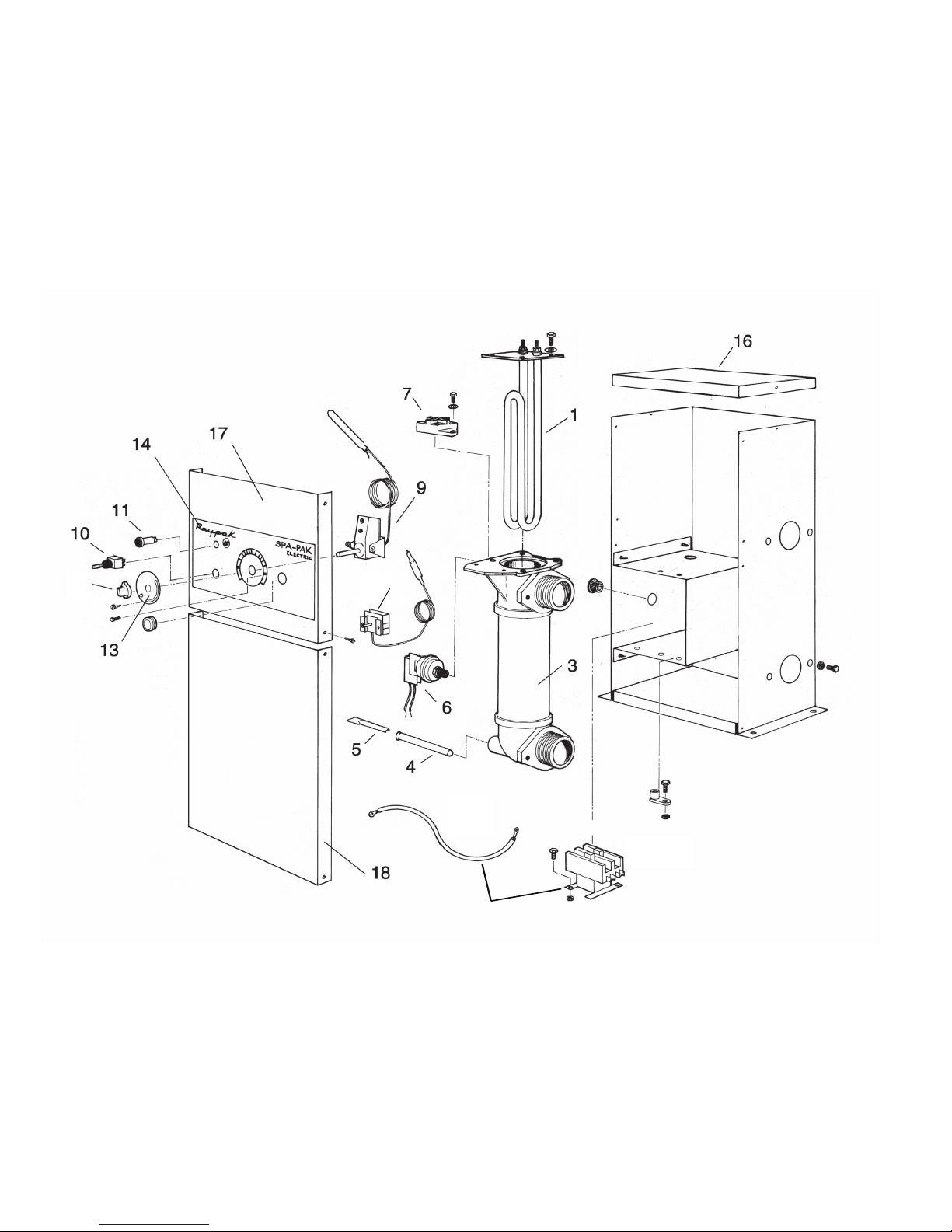

RAYPAK ILLUSTRATED PARTS LIST

THE PARTS LISTED ARE FOR STANDARD EQUIPMENT FOR THIS MODEL TYPE. RAYPAK

RESERVES THE RIGHT TO SUBSTITUTE, DELETE OR CHANGE ANY PART WITHOUT

NOTIFICATION. THE ADDITION OF OPTIONS MAY ALSO CHANGE SOME OF THE PARTS.

ORDER REPLACEMENT PARTS FROM ACTUAL HEATER COMPONENTS.

FOR DETAILED INSTRUCTIONS, SEE "HOW TO USE YOUR RAYPAK ILLUSTRATED PARTS LIST",

CATALOG NO. 9001.10

Raypak, Inc., 2151 Eastman Avenue, Oxnard CA, 93030

(805) 278-5300 Fax (800) 872-9725

Litho In U.S.A.

8

12 9

2

3

PART DESCRIPTION ELS 552-2 ELS 1102-2

F208100F108100tnemelE1

2 Element Gasket (Not Shown) 800164 800164

3Element Tube Assy. 001805F 001808F

F780400F780400lleWrosneS4

5 Well Retaining Clip 300203 300203

6 Pressure Switch 062237B 062237B

F118100F118100timiLhgiH7

8 Contactor/Wire Kit 001813F 001813F

9 Thermostat Control 003346F 003346F

167056167056hctiwSelg

goT01

F218100F218100thgiLrotacidnI11

F588600F588600bonK21

F688600F688600potsbonK31

516009516009etalPla

iD41

15 Wire Kit (Complete) N/A N/A

A/NA/NpoTtekcaJ61

A/NA/NlenaPtnorFreppU71

A/NA/NlenaPtnorFrewoL81

www.raypak.com
