Samsung 01090A Manuale utente

400EX(n) 460EX(n) 550EX(n)

LCD DISPLAY

quick start guide

Introduction

Contenu de l'emballage

Remarque

Veuillez vous assurer que les composants suivants sont bien inclus avec votre affichage LCD.

Le cas échéant, contactez votre revendeur.

Contactez un revendeur local pour acheter des éléments en option.

Remarque

Ne placez pas le produit directement sur le sol.

Vérification du contenu de l'emballage

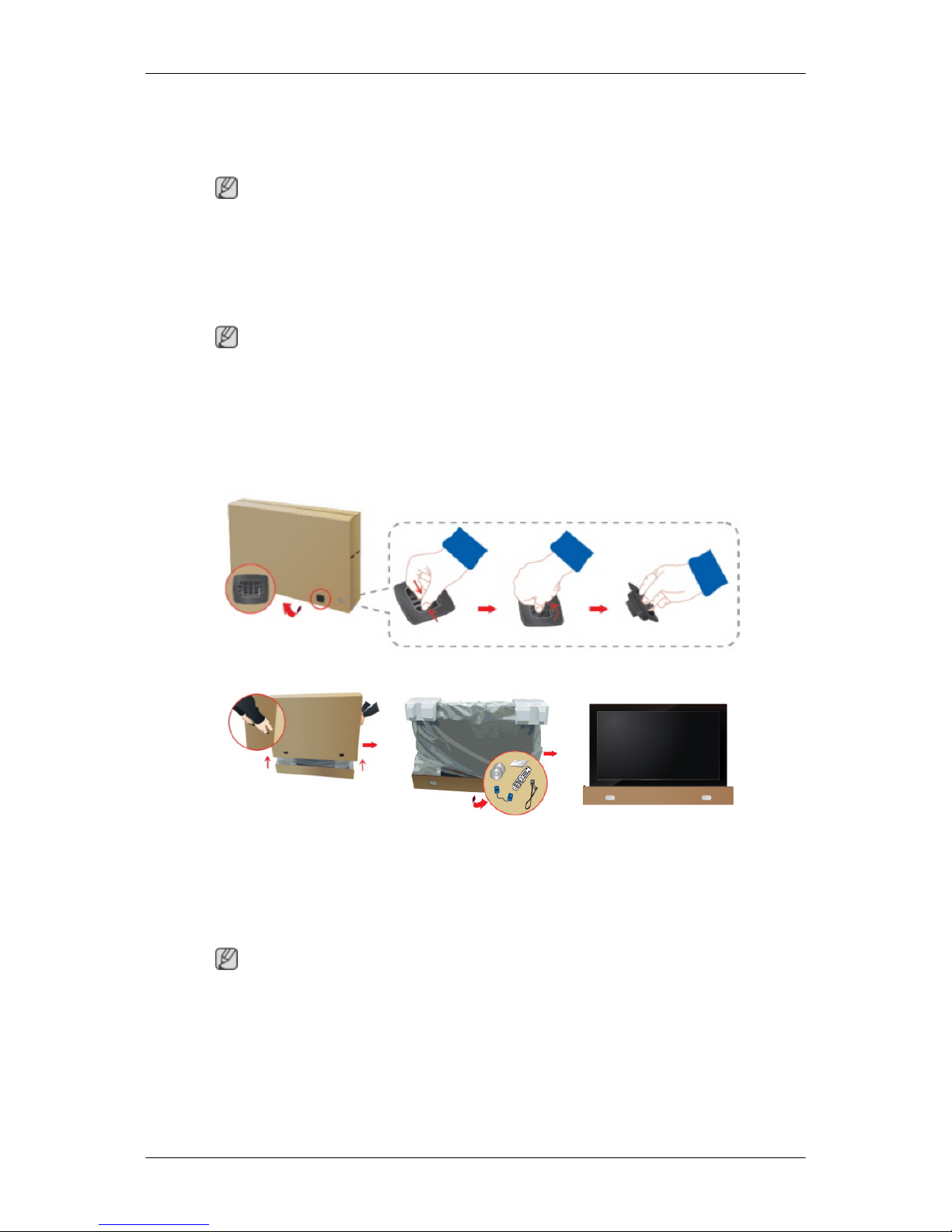

Enlevez le verrou de la boîte d'emballage, comme illustré dans la figure ci-dessus.

Soulevez la boîte d'embal-

lage en tenant les rainures

de part et d'autre de celle-

ci.

Vérification du contenu de

l'emballage.

Retirez le polystyrène et

l'emballage en plastique.

Remarque

•Après avoir tout déballé, veillez à vérifier le contenu de l'emballage.

• Gardez la boîte pour le transport futur du produit.

• Après avoir déballé le produit, vous pouvez utiliser la partie inférieure de la boîte comme

support temporaire pour tester ou vérifier le fonctionnement du produit.

Déballage

Affichage LCD

Manuels

Guide d'installation rapide Carte de garantie

(Non disponible partout)

Manuel d'utilisation

CD du logiciel MagicInfo,

CD du manuel de MagicIn-

(Applicable uniquement

pour le modèle EXn)

Câbles

Cordon d'alimentation Câble D-Sub

Autres

Télécommande

(BP59-00138A)

Piles (AAA X 2)

(Non disponible partout)

SERRE-CABLE 2EA

(BN61-05373A)

Introduction

Vendu séparément

Câble LAN Câble USB

(Applicable uniquement

pour le modèle EXn)

Câble RGB vers BNC

Câble RGB vers Compo-

nent

Câble RGB vers AV

Boîtier réseau

(Applicable uniquement

pour le modèle EX)

Kit de fixation au mur

Votre écran LCD

Avant

Bouton SOURCE

SOURCE llume l’indicateur du signal d’entrée en cours de présentation.

Permet de sélectionner la source d'entrée à laquelle un périphérique ex-

terne est connecté.

[PC] →[AV] →[Composant] →[HDMI] →[MagicInfo]

Remarque

Pour un modèle EX,

•MagicInfo peut uniquement être activé lorsqu'un boîtier réseau est con-

necté.

Introduction

• Le port HDMI et le boîtier réseau ne peuvent pas être connectés en

même temps.

Bouton (Power)

Appuyez sur ce bouton pour allumer et éteindre l'écran.

Capteur de luminosité

Détecte automatiquement la luminosité ambiante.

Voyant d'alimentation

Indique que le Mode d'économie est en position normale ou Puissance.

Remarque

Reportez-vous à Mode Economie d'énergie décrit dans le manuel pour

plus d'informations sur la fonction d'économie d'énergie. Pour économiser

de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant

de longues périodes.

Capteur de la télécommande

Orientez la télécommande en direction de ce point sur le Moniteur.

Arrière

Remarque

Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de

l'économie d` énergie. La configuration de l'arrière de l'écran LCD peut varier légèrement en

fonction du modèle.

Introduction

POWER S/W ON [

│

] / OFF

Allume et éteint le moniteur.

POWER

Le cordon d'alimentation se branche sur

l'écran LCD et sur la prise murale.

Remarque

Applicable uniquement

pour le modèle EXn.

CMOS CLEAR

Réinitialise MagicInfo.

USB 1 / 2 / 3(Connexion USB)

Compatible clavier/souris, périphérique de

stockage de masse.

LAN (Connexion LAN)

Se connecte au câble LAN pour permettre

l'accès à Internet ou au réseau en mode

MagicInfo.

RGB OUT

Port de sortie vidéo MagicInfo

RS232C OUT / IN (port série RS232C)

Port de programme MDC(Multiple Display

Control)

RJ 45 MDC (MDC PORT)

Port de programme MDC(Multiple Display

Control)

Introduction

HDMI IN

• Reliez la borne HDMI située à l'arrière de

votre affichage LCD à la borne HDMI de

votre périphérique de sortie numérique à

l'aide d'un câble HDMI.

• HDMI est pris en charge jusqu'à 1.0.

DVI OUT(LOOPOUT)

•Connectez un moniteur à un autre moni-

teur via un câble DVI, DVI vers HDMI.

• Raccordez le port [DVI OUT(LOOPOUT)]

du moniteur au port [HDMI IN] de l'autre

moniteur à l'aide du câble DVI vers HDMI.

• Les signaux HDMI et réseau envoyés via

le port [DVI OUT(LOOPOUT)] s'affichent

sur le deuxième écran ayant le port DVI

IN.

Remarque

Vous pouvez brancher jusqu'à 6 écrans à la

sortie bouclée DVI. Toutefois, vous pouvez

connecter jusqu'à 10 écrans en mode Full

HD en fonction du type de câble ou

d'équipement de signal branché.

RGB / COMPONENT / AV IN

•Connectez le port [RGB/COMPONENT/

AV IN] de l'appareil au port RGB du PC à

l'aide du câble D-SUB.

• Connectez le port [RGB / COMPONENT /

AV IN] du moniteur au port Composant

sur le périphérique externe à l'aide du câ-

ble RGB vers Composant.

• Raccordez le port [RGB / COMPONENT /

AV IN] du moniteur au port BNC du PC à

l'aide du câble RGB vers BNC.

• Connectez le port [RGB / COMPONENT /

AV IN] du moniteur au port AV sur le pé-

riphérique externe à l'aide du câble RGB

vers AV.

Introduction

AUDIO IN

Connectez le port [AUDIO IN] du moniteur au

port de sortie audio du PC ou du périphérique

externe à l'aide d'un câble audio.

AUDIO OUT

Connectez un casque ou une enceinte ex-

terne.

Remarque

Le port [AUDIO OUT] n'est pris en charge

que pour les modèles 460EX(n) et 550EX(n).

Kensington Lock

Un verrouillage Kensington est un dispositif

antivol qui permet de verrouiller l'appareil, de

manière à pouvoir l'utiliser en toute sécurité

dans un lieu public. La forme et l'utilisation

du dispositif de verrouillage pouvant varier

selon le modèle et le fabricant, consultez la

documentation du dispositif pour plus d'in-

formations.

Remarque

Vous devez acheter le verrou Kensington sé-

parément.

Pour verrouiller le moniteur,

procédez comme suit :

1. Enroulez le câble de verrouillage Ken-

sington autour d'un objet massif fixe

comme un bureau ou une chaise.

2. Glissez l'extrémité du câble avec le ver-

rou attaché au travers de l'extrémité en

boucle du câble de verrouillage Ken-

sington.

3. Insérez le dispositif de verrouillage dans

le verrou Kensington du moniteur ( ).

4. Fermez le verrou ( ).

Remarque

•Ces instructions ne sont que générales.

Pour des instructions exactes, consultez

Introduction

le manuel de l'utilisateur fourni avec le

dispositif de verrouillage.

• Vous pouvez acquérir le dispositif de ver-

rouillage dans un magasin d'électroni-

que, une boutique en ligne ou notre

centre de service.

Remarque

Reportez-vous à Connexion des câbles pour plus d'informations sur la connexion des câbles.

Télécommande

Remarque

Le bon fonctionnement de la télécommande peut être affecté par un téléviseur ou un autre

périphérique électronique fonctionnant à proximité de l'écran à plasma, en raison d'interfér-

ences avec la fréquence.

POWER

OFF

Pavé numérique

DEL / bouton GUIDE

+ VOL -

SOURCE

D.MENU

TOOLS

Haut - Bas et Gauche-Droite

INFO

BOUTONS DE COULEUR

TTX/MIX

MTS/DUAL

ENTER/PRE-CH

MUTE

CH/P

RETURN

EXIT

MagicInfo

1. POWER Allume le moniteur.

2. OFF Eteint le moniteur.

Introduction

3. Pavé numérique Permet de saisir le mot de passe pendant le réglage de

l'OSD ou d'utiliser MagicInfo.

Permet de changer de chaîne.

4. DEL / Bouton

GUIDE

Le bouton « - » permet de sélectionner les chaînes numér-

iques.

Affichage EPG (Guide électronique des programmes).

- Cette fonction n'est pas disponible sur cet écran LCD.

5. + VOL - Règle le volume audio.

6. SOURCE Sélectionne une source d'entrée externe connectée ou le

mode MagicInfo.

Appuyez sur ce bouton pour changer la SOURCE du signal

d'entrée.

La modification de la SOURCE n'est possible que pour les

périphériques externes connectés à l'écran LCD.

7. D.MENU Écran de menu DTV

- Cette fonction n'est pas disponible sur cet écran LCD.

8. TOOLS Permet de sélectionner rapidement les fonctions les plus

courantes.

- Cette fonction n'est pas disponible sur cet écran LCD.

9. Haut - Bas et Gauche-

Droite

Se déplace horizontalement ou verticalement d'une option

de menu à une autre, ou règle les valeurs de menu sélec-

tionnées.

10. INFO Les informations sur l'image en cours sont affichées dans

le coin supérieur gauche de l'écran.

11. BOUTONS DE COU-

LEUR

Permet d'ajouter ou de supprimer des chaînes et d'en mém-

oriser dans la liste des chaînes favorites du menu "Channel

List".

- Cette fonction n'est pas disponible sur cet écran LCD.

12. TTX/MIX Les chaînes de télévision fournissent des services d'infor-

mations écrites via le Télétexte.

- Boutons de télétexte

- Cette fonction n'est pas disponible sur cet écran LCD.

13. MTS/DUAL

MTS-

Vous pouvez sélectionner le mode MTS (Multichannel Tel-

evision Stereo).

Type audio Mode_MTS/S Par défaut

Introduction
