Sanyo SR-A1780W Manuale utente

Model Product Code Voltege/Hz/Plug Color Capacity Destination

SR-A1780W 183398970 115/60/U3 White 50L USA

SR-A1780K 183398971 115/60/U3 Black 50L USA

SCHEMATIC DIAGRAM

Refrigerator

SERVICE MANUAL

FILE NO.

REFERENCE No. SM0924003

SR-A1780W

SR-A1780K

Specifications subject to change without notice

Jan./'08

PARTS LIST

SANYO Electric Co., Ltd.

Osaka, Japan

REF.No. PARTS No. DESCRIPTION Q'TY REMARK

1  HH503705040058  Cabinet  1  SR-A1780(W)

1 HH503705040152  Cabinet  1  SR-A1780(K)

2  HH501100000010  Rivet  2

3  HH501106840004  Top hinge cover  1

4  HH502500300010  Tapping screw  2

5  HH502905040019  Top hinge  1

6  HH501106840032  Top hinge plate  1

7  HH501106840001  Fixed leg  1

8  HH501105040030  Adjustable leg  1

9  HH502905060014  Bottom hinge  1

10  HH502500200016  Screw  3

11  HH501105040015  Thermostat box  1

12  HH502407000326  Thermostat  1

13  HH501105040016  Thermostat knob  1

14  HH501705040015  Evaporator  1

15  HH501105040013  Small door  1

16  HH501113810004  Ice maker  1

17  HH501105040047  Water plate  1

18  HH502901040002  Shelf  1

19  HH503700140110  Door  1  SR-A1780(W)

19 HH503700140059  Door  1  SR-A1780(K)

20  HH501105040025  Gasket  1

21  HH501105040024  Door liner  1

22  HH502500100004  Tapping screw 20

23  HH501100000033  Small wire shelf  1

24  HH501105040033  Big shelf  1

25  HH501602000031  Drier  1

26  HH502401000001  Power supply cord  1

27  HH501105040031  Wire cover 1

28  HH502500100004  Tapping screw  2

29  HH500705040005  Compressor base  1

30  HH502500200016  Screw  4

31  N.S.P. Grommet  4

32  N.S.P.  Compressor  1

33  N.S.P. Bushing  4

34  N.S.P. Over load protector  1

35  N.S.P. PTC starter  1

36  N.S.P. Relay cover  1

37  N.S.P. Relay band  1

38 HH501440300014 Compressor Assembly 1

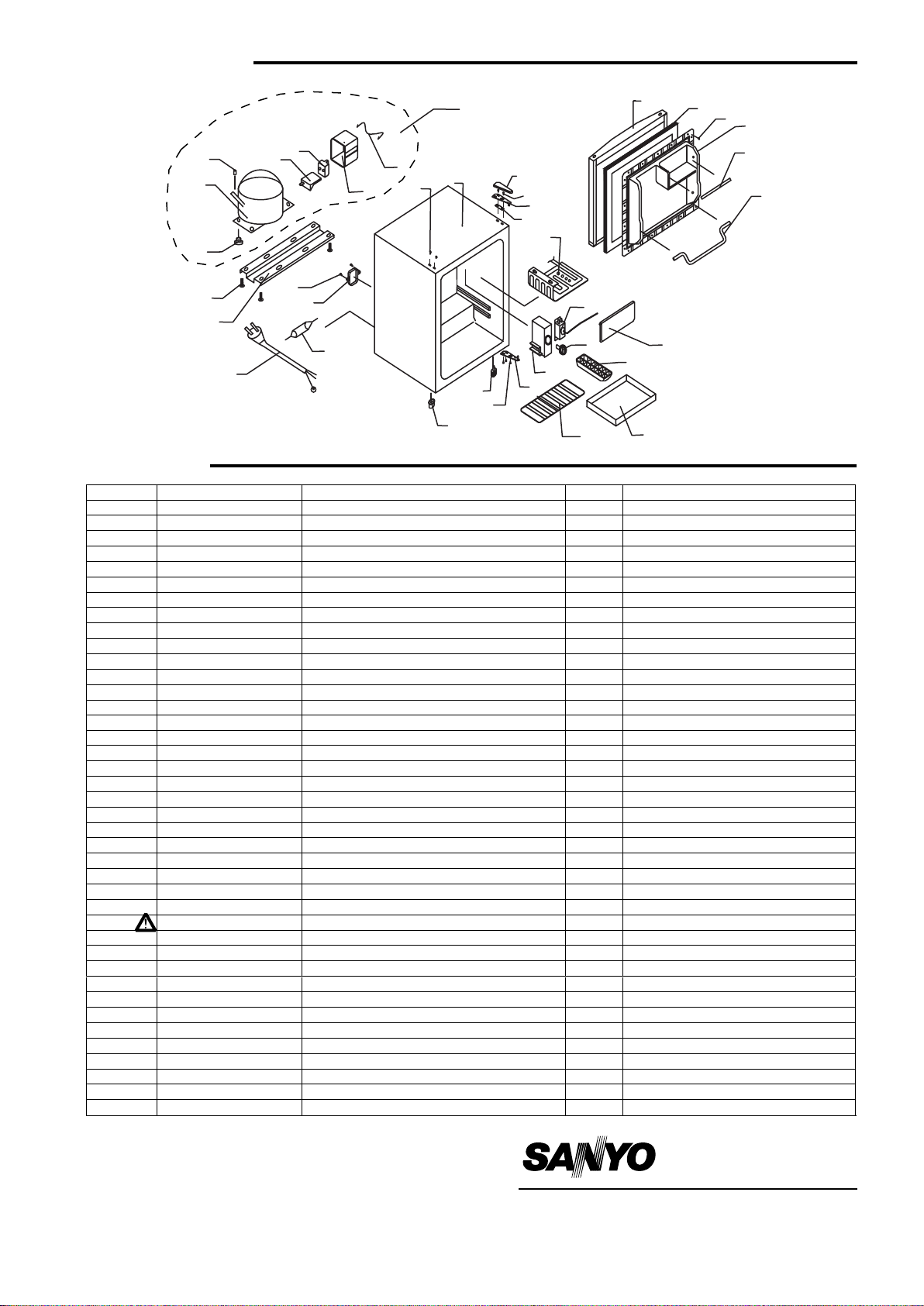

EXPLODED VIEW

19 20 21

33 34 35
