SEDEA no-531410-2211 Manuale utente
NOTICE D’INSTALLATION
Module Wi-Fi encastrable
pour éclairage
no-531410-2211
FR
Veuillez lire et conserver ce mode d'emploi durant toute la durée de vie de l'appareil
afin de pouvoir vous y référer à tout moment.
Recyclage
Déchets d’équipements électriques et électroniques
Ce symbole sur le produit, ses accessoires ou sa documentation indique que ce
dernier est conforme à la Directive européenne 2012/19/UE. Cela signifie que ni le
produit, ni ses accessoires électroniques usagés ne peuvent être jetés avec les autres
déchets ménagers. Veuillez séparer vos produits et accessoires usagés des autres
déchets. La mise au rebut citoyenne de votre ancien produit permet de protéger
l’environnement et la santé, vous favoriserez ainsi le recyclage de la matière qui les
compose dans le cadre d’un développement durable.
Les particuliers sont invités à contacter les autorités locales pour connaitre les
procédures et les points de collectes de ces produits en vue de leur recyclage.
Garantie
La garantie de votre appareil et ses accessoires se conforme aux dispositions légales à
la date de l’achat. Les pièces détachées pour cet appareil sont au moins disponibles
pendant toute la durée de la garantie.
Déclaration de conformité
Le soussigné, SEDEA, déclare que l’équipement radioélectrique du type module Wi-Fi
encastrable pour éclairage est conforme à la directive 2014/53/UE.
Le texte complet de la déclaration UE de conformité peut être consulté sur notre site
internet en saisissant la référence du produit dans la barre de recherche de notre
support technique : https://www.sedea-pro.fr/support-technique/
Adresse
Importé par SEDEA
Parc d’activités du mélantois
1011 rue des saules CS80458
59814 LESQUIN cedex 03 20 96 59 91
FR
1) Téléchargement de l’application SEDEA Home
Téléchargez l’application SEDEA Home disponible sur Google Play et
sur l’App store :
Attention, lors du lancement
de celle-ci, il peut vous être
demandé d’autoriser
l’installation à partir de
sources inconnues, si tel est le
cas, veuillez configurer votre
téléphone en conséquence.
Si vous n’avez pas accès au
Playstore, nous vous invitons à
scanner le QR Code ci-dessous
afin de pouvoir télécharger le
fichier d’installation de
l’application sur votre téléphone
Android.
2) Création compte SEDEA Home
Pour créer votre compte SEDEA Home,
vous avez la possibilité d’utiliser votre
adresse mail ou votre numéro de mobile.
Pour vérifier votre adresse mail ou votre
numéro de téléphone, un code vous sera
envoyé et vous devrez créer un mot de
passe pour finaliser la création de votre
compte.
Créer un nouveau compte
3) Branchements

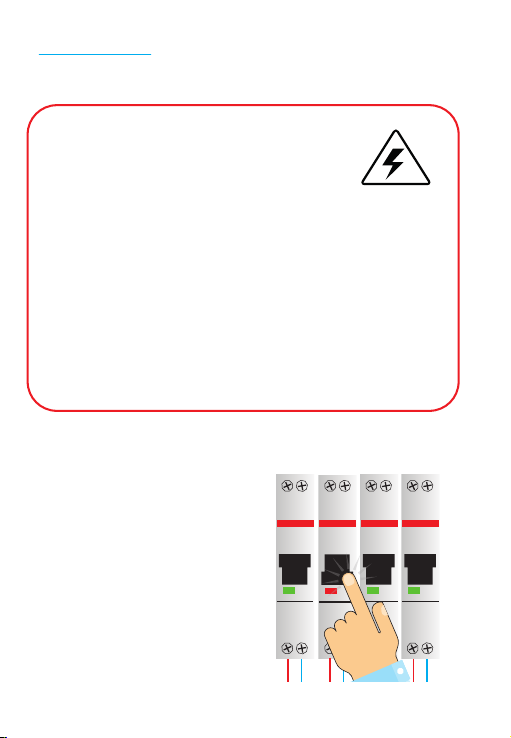

1/ Consignes de sécurité
RISQUE DE CHOC ÉLECTRIQUE
AVANT TOUTE INSTALLATION, ASSUREZ VOUS
D’AVOIR COUPÉ L’ALIMENTATION ÉLECTRIQUE
SOUS PEINE DE CHOC ÉLECTRIQUE.
Coupez directement l’alimentation depuis le coffret électrique pour
éviter tout risque d’électrocution. Ce micro module a été conçu pour
une utilisation sous tension, une mauvaise installation peut entrainer un
incendie ou des chocs électriques. Si vous ne vous sentez pas à l’aise
avec les installations électriques, veuillez consulter un professionnel.
Nous ne pourrons être tenus responsable en cas d’accident ou de
dommages dus au non respect des instructions de montage de cet
appareil. Coupez l’alimentation avant toute intervention et n’effectuez
aucune modification lorsque la LED est allumée.
2/ Coupure du courant
Identifiez le disjoncteur
correspondant à la lampe que
vous souhaitez piloter dans
votre coffret électrique et
coupez le.
Assurez-vous que le courant
est coupé en basculant
l’interrupteur actuel plusieurs
fois : si la lampe ne s’allume
plus, vous pouvez passer à
l’étape suivante.
Disjoncteurs
(arrivées électriques)
C10
Disjoncteur
C10
Disjoncteur C10
Disjoncteur C10
Disjoncteur
Voyant (état)
Bouton
d’appairage +
Bouton ON/OFF
(marche/arrêt)
CARACTÉRISTIQUES TECHNIQUES
•Alimentation électrique : 85-250V ~
50/60Hz
•Puissance maximale supportée : 16A ou
2500W
•Norme Wi-Fi : 802.11 b/g/n (HT20) /
802.11n (HT40)
•Bande de fréquence WiFi :
◦802.11 b/g/n (HT20) : 2412 ~ 2472
MHz
◦802.11n (HT40) : 2422 ~ 2462 MHz
•Puissance maximale émise : 57.81 mW
e.i.r.p
•Température de fonctionnement : 0°C
+55°C

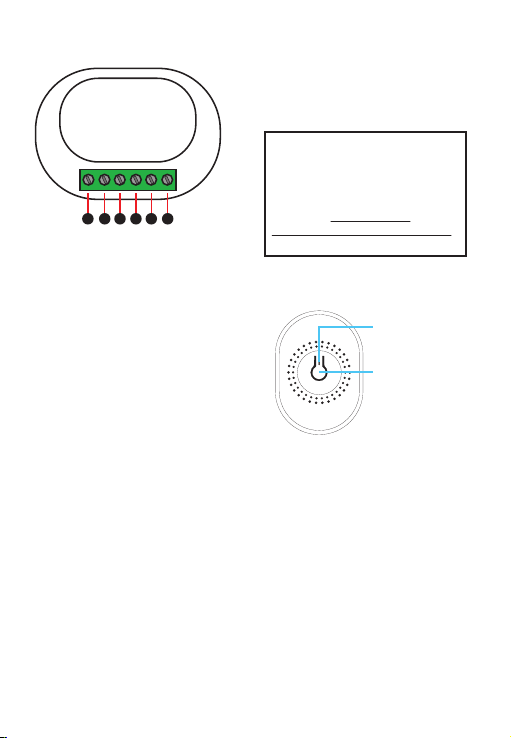

out in in S1 S2out
1 2 3 4 5 6
3/Entrées / sorties du micro module 1/ L-out : Sortie Phase
2/ L-in : Entrée Phase
3/ N-in : Entrée Neutre
4/ N-out : Sortie Phase
5/ S1 : Entrée interrupteur
5/ S2 : Entrée interrupteur
ATTENTION : l'utilisation de
luminaires ou ampoules LED d’une
puissance inférieure à 5W doivent
obligatoirement être "compatible
variateur" sous peine de devoir
ajouter un module bypass
anti-scintillement (condensateur)
au niveau du luminaire.
Veillez à serrer les bornes fermement (mais sans forcer). Nous recommandons de
préférer les câbles rigides monobrins aux câbles souples multibrins. En cas d'utilisation
de câbles multibrins, vérifiez bien que des brins "libres" ne créent pas de court-circuit
avec les bornes voisines.
ATTENTION : Si vous souhaitez connecter un interrupteur, celui-ci doit obligatoirement être
relié entre les bornes S1 et S2, en aucun cas ni l'interrupteur ni les entrées S1 ou S2 ne
doivent être reliés au neutre ou à la phase ! Le non-respect de cette règle endommagera
irrémédiablement le module et celui-ci ne pourra pas être pris en charge sous garantie.
Vous n'êtes pas obligé de relier un interrupteur sur les entrées S1 et S2.
L'alimentation du module doit être protégée par un disjoncteur 16A ou inférieur suivant
l'équipement à commander et la section des câbles utilisés.
4/Schémas de principe

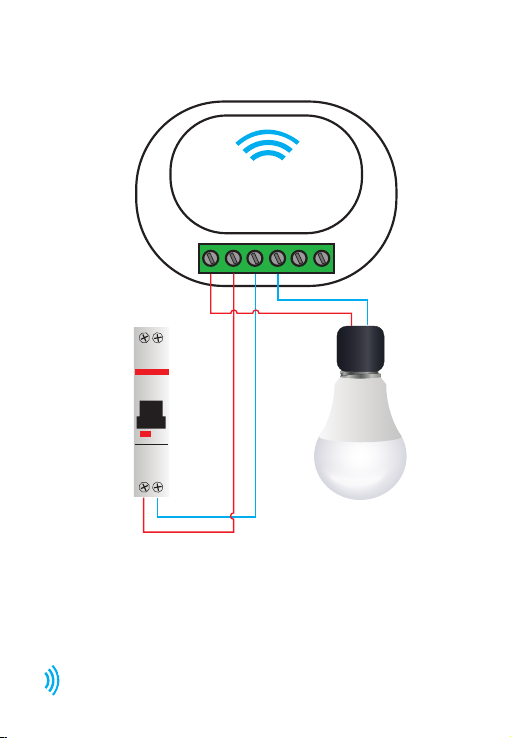

4.1/ Branchement sans interrupteur
out in in S1 S2out
C10
Disjoncteur
LN
Disjoncteur (arrivée électrique)
L-in
L-out
N-out
N-in
Micro module
WiFi
Signal WiFi (connexion du micro
module à la box internet)
SCHÉMA 1

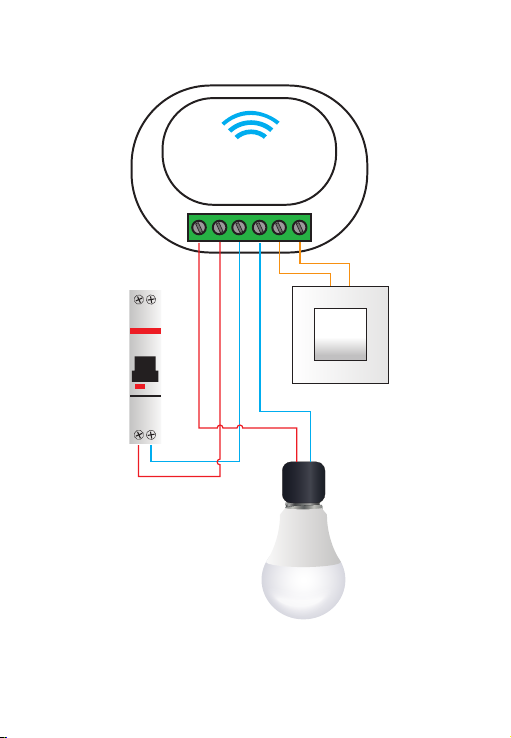

4.2/ Branchement avec 1 interrupteur
out in in S1 S2out
C10
Disjoncteur
LN
Disjoncteur (arrivée électrique)
L-in
L-out
N-out
N-in
Micro module
WiFi
SCHÉMA 2

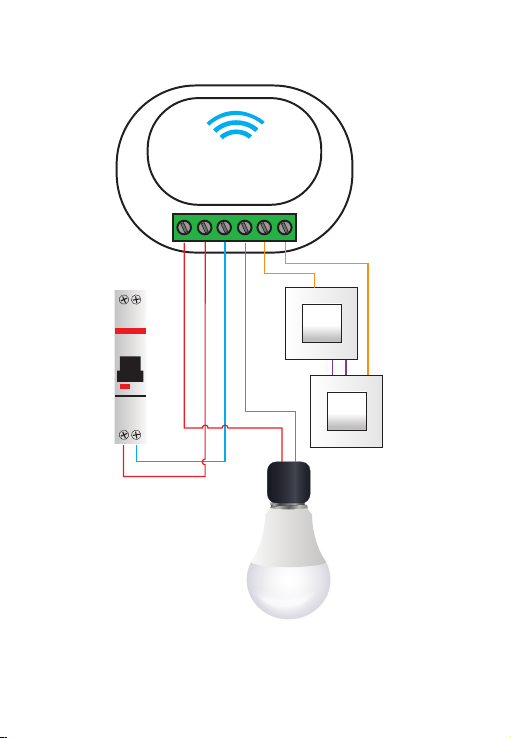

4.3/ Branchement avec 2 interrupteurs
out in in S1 S2out
C10
Disjoncteur
LN
Disjoncteur (arrivée électrique)
L-in
L-out
N-out
N-in
Micro module
WiFi
SCHÉMA 3

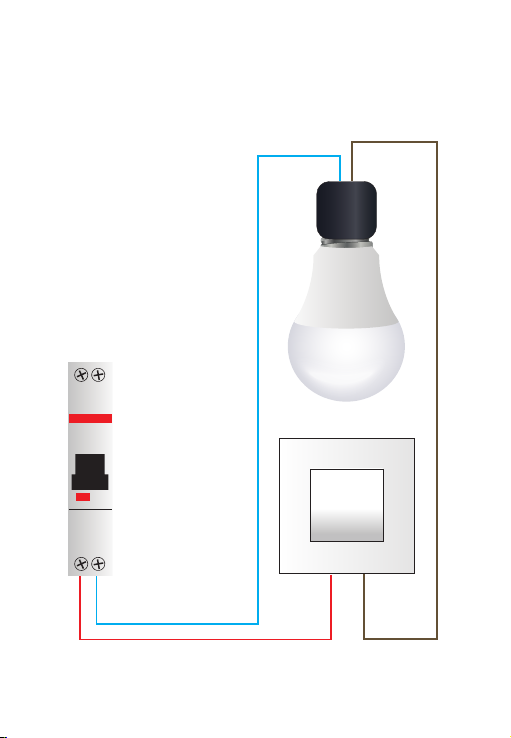

Le branchement d’un ou deux interrupteurs dans les schémas 2 et 3 (voir pages
précédentes) nécessite une modification du câblage existant. Le schéma 4
ci-dessous représente ce que vous avez probablement dans votre domicile :
C10
Disjoncteur
LN
Disjoncteur (arrivée électrique)
RETOUR
LAMPE
SCHÉMA 4
(câblage
traditionnel)

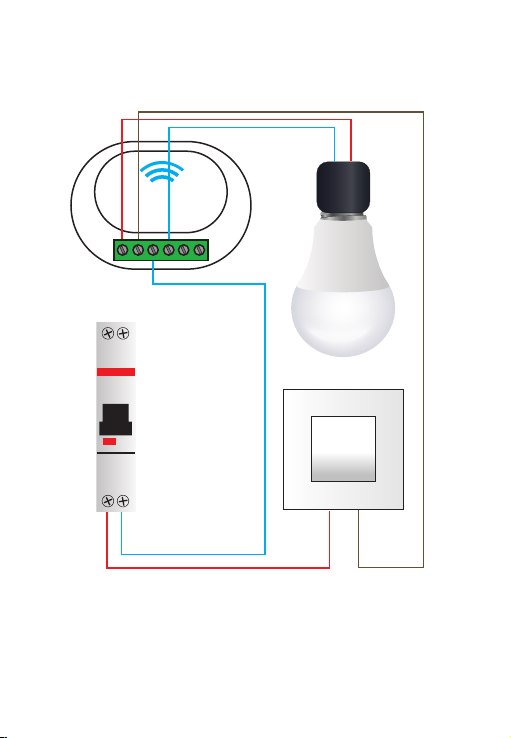

4.4/ Branchement rapide
Insertion du module dans un schéma de câblage traditionnel avec interrupteur
Les schémas 5 et 6 suivants vous présentent comment insérer le module Wi-Fi sans
modifier le câblage : (cette option vous est présentée pour faciliter le branchement
du module, votre interrupteur n’aura dans ce cas plus de fonction et devra rester
allumé en permanence pour que le module soit alimenté).
SCHÉMA 5
out in in S1 S2out
Micro module
WiFi
C10
Disjoncteur
LN
Disjoncteur (arrivée électrique)
RETOUR
LAMPE
