Segway I2 Patroller Manuale utente

Patroller Segway i2, Patroller Segway x2 et Kit de mise à niveau

pour le Patroller • Segway i2 Patroller, Segway x2 Patroller e

Kit di aggiornamento Patroller • Segway i2 Patroller, Segway x2

Patroller und Patroller-Upgrade-Kit • Segway i2 Patroller, Segway

x2 Patroller y kit de actualización para Segway Patroller • Segway i2

Patroller、Segway x2 Patroller および Patroller アップグレードキット •

Segway i2 Patroller、Segway x2 Patroller 和Patroller 升级套件

Segway x2 Patroller

20145-00007

Segway i2 Patroller

20145-00006

Patroller Upgrade Kit

22194-00001

Segway®PT i2 and x2 Patroller

Installation Instructions

Table of Contents

Table des matières • Sommario • Inhaltsverzeichnis •

Contenidos • 目次 • 目录

English

Français

Italiano

Deutsch

Español

日本語

中文

WARNING

Read all

instructions.

Power off

the Segway PT.

Unplug the

Segway PT.

Failure to do so could

result in serious

injury or death.

Failure to follow these

instructions could

lead to electrical

shock, serious injury,

death or damage to

property.

Failure to follow these

instructions could

lead to electrical

shock, serious injury,

death or damage to

property.

These Installation Instructions are in addition to the Getting Started Manual

and Reference Guide provided with your Segway PT. Read all Instructions

before operating the Segway PT.

FASTENERS

Use only Segway approved fasteners.•

Do not tighten or re-use any fastener except the screws used to attach •

the battery packs, wheel nuts, and LeanSteerTM frame. Instead, when

any other fastener is loose or removed, replace the fastener with a new

Segway-approved fastener.

Do not attempt to repair any stripped or damaged screw hole. Instead, •

replace the part. If replacement part is not available, do not reassemble.

Insert fasteners slowly and carefully. Do not cross-thread or over-tighten •

fasteners. Tighten only to the prescribed torque.

Failure to adhere to these warnings could lead to serious injury or death •

or damage to property.

1 x

m6-45

2 x

m6-25

3 x

m5-20

m6-16

2 x

3 x

m4-8

4 x

m6-12

5mm

2 x

m6-10

4mm

3mm

2.5mm

LIGHT

BUMPER

UPPER SHIELD

LOWER SHIELD

LIGHT BRACKET

LEANSTEER FRAME

WEDGE

HANDLEBAR BUMPER

CLAMP

QUESTIONS?

If you are missing a part, or if you need to return the product, please contact

Segway Customer Operations at 1.866.4SEGWAY (1.866.473.4929) or on our

website at www.segway.com/support/contact_us.html.

Check www.segway.com for updates to this document. Thank you.

LIMITED WARRANTY

The Segway PT i2 and x2 Patroller models are covered by the Segway®

Personal Transporter Limited Warranty (copy delivered with the kit.)

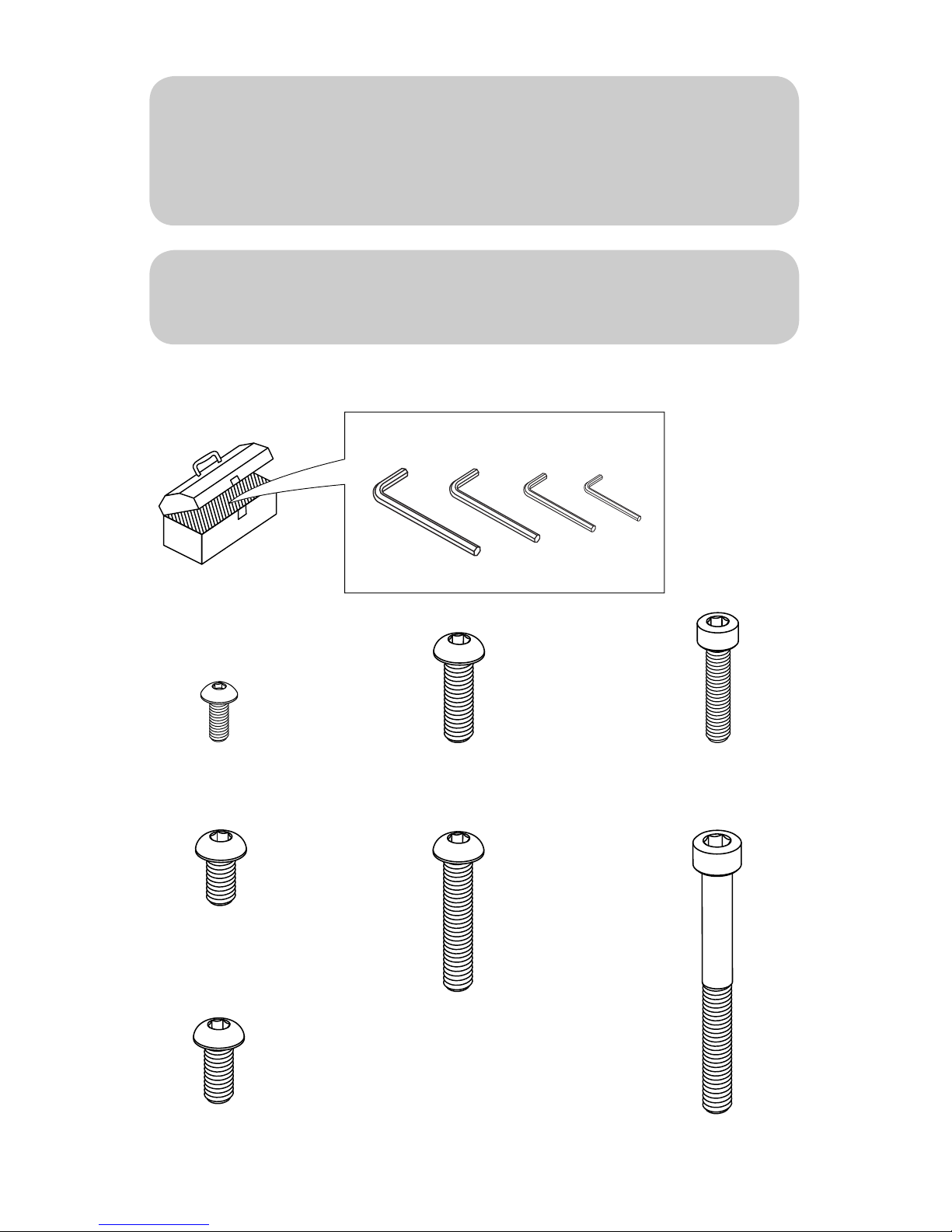

REQUIRED TOOLS:

1 x

m6-45

2 x

m6-25

3 x

m5-20

m6-16

2 x

3 x

m4-8

4 x

m6-12

5mm

2 x

m6-10

4mm

3mm

2.5mm

LIGHT

BUMPER

UPPER SHIELD

LOWER SHIELD

LIGHT BRACKET

LEANSTEER FRAME

WEDGE

HANDLEBAR BUMPER

CLAMP

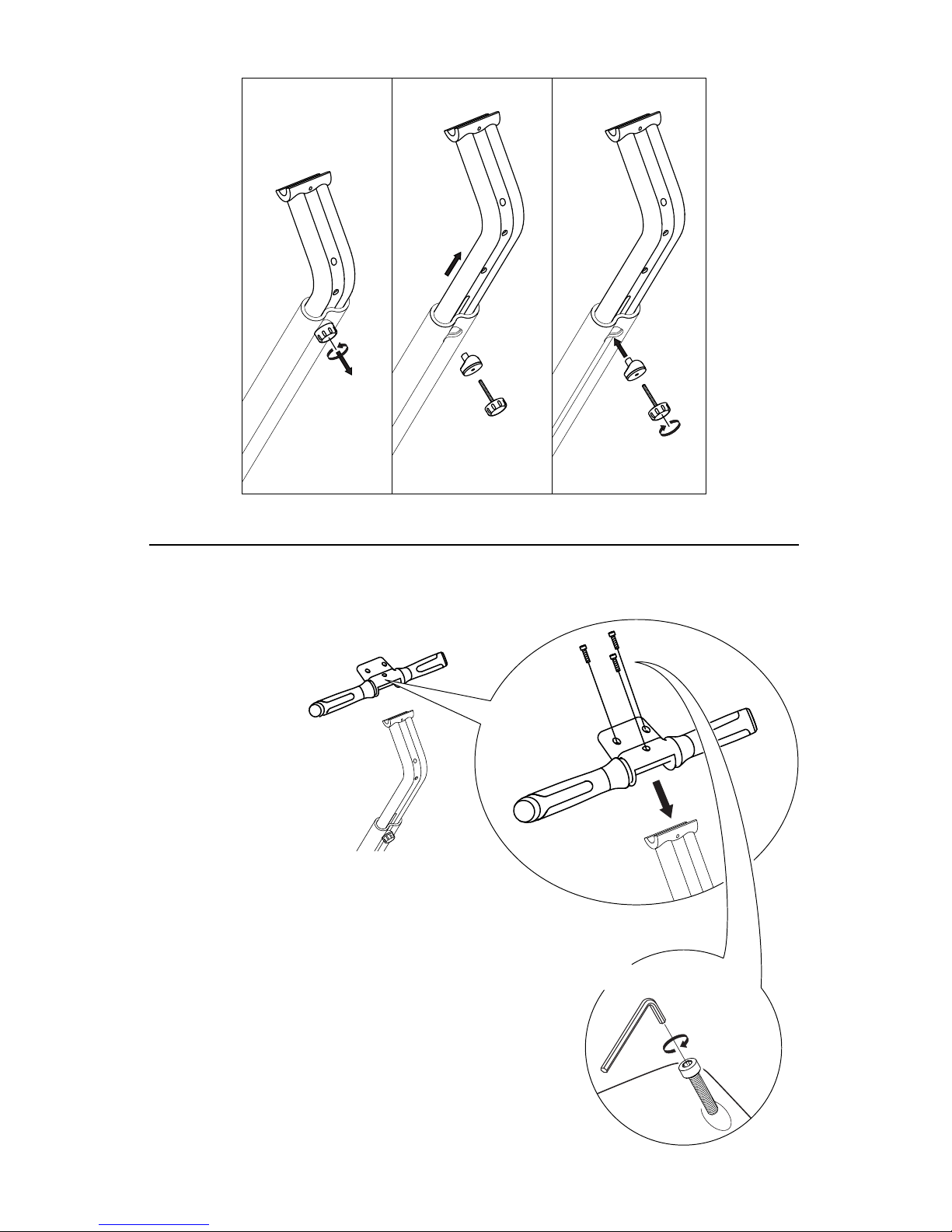

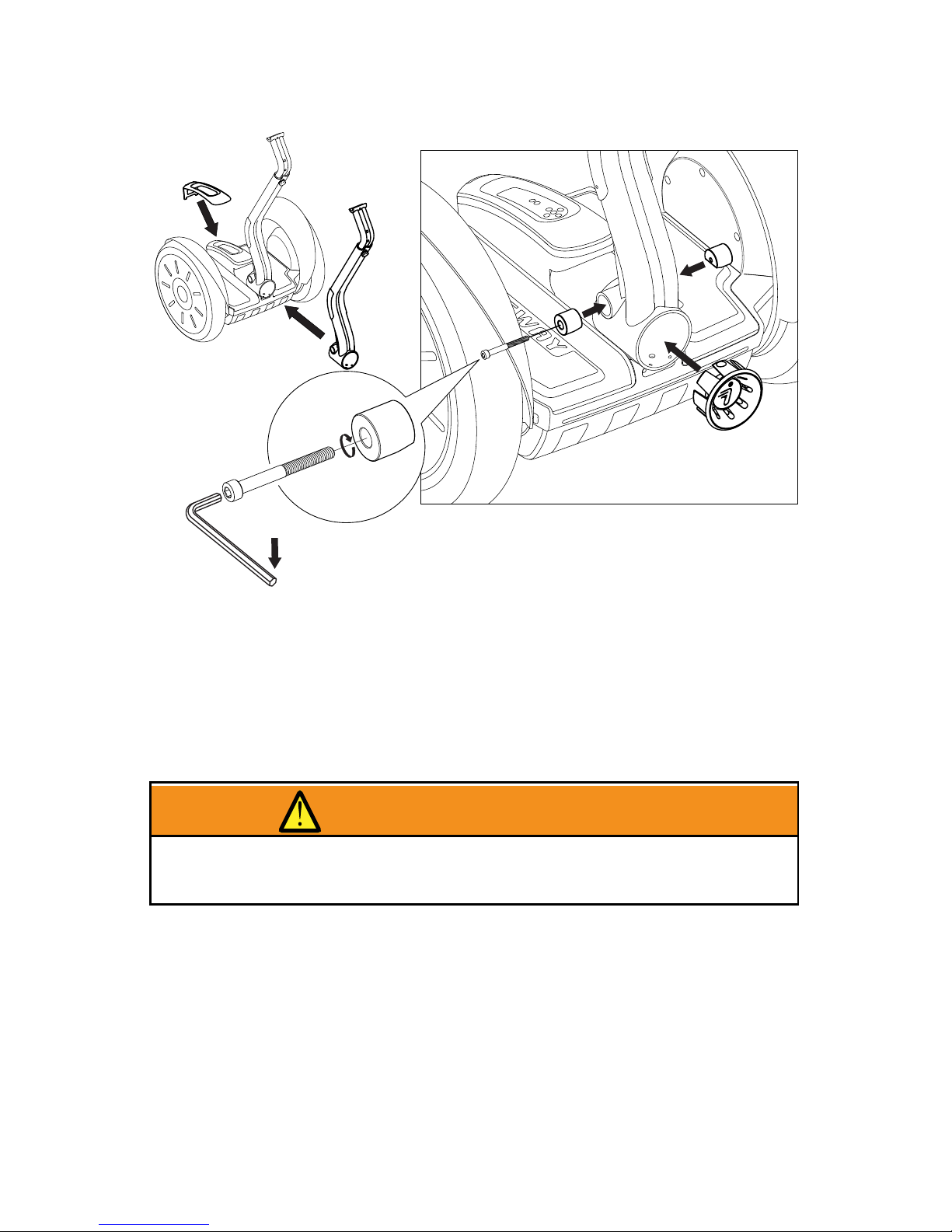

11 Nm

m6-45

5mm

WARNING

Detailed Instructions for installing the LeanSteer Frame can be found in the

Getting Started Manual.

1-1

1-2

1-3

m5-20

4 mm

3Nm

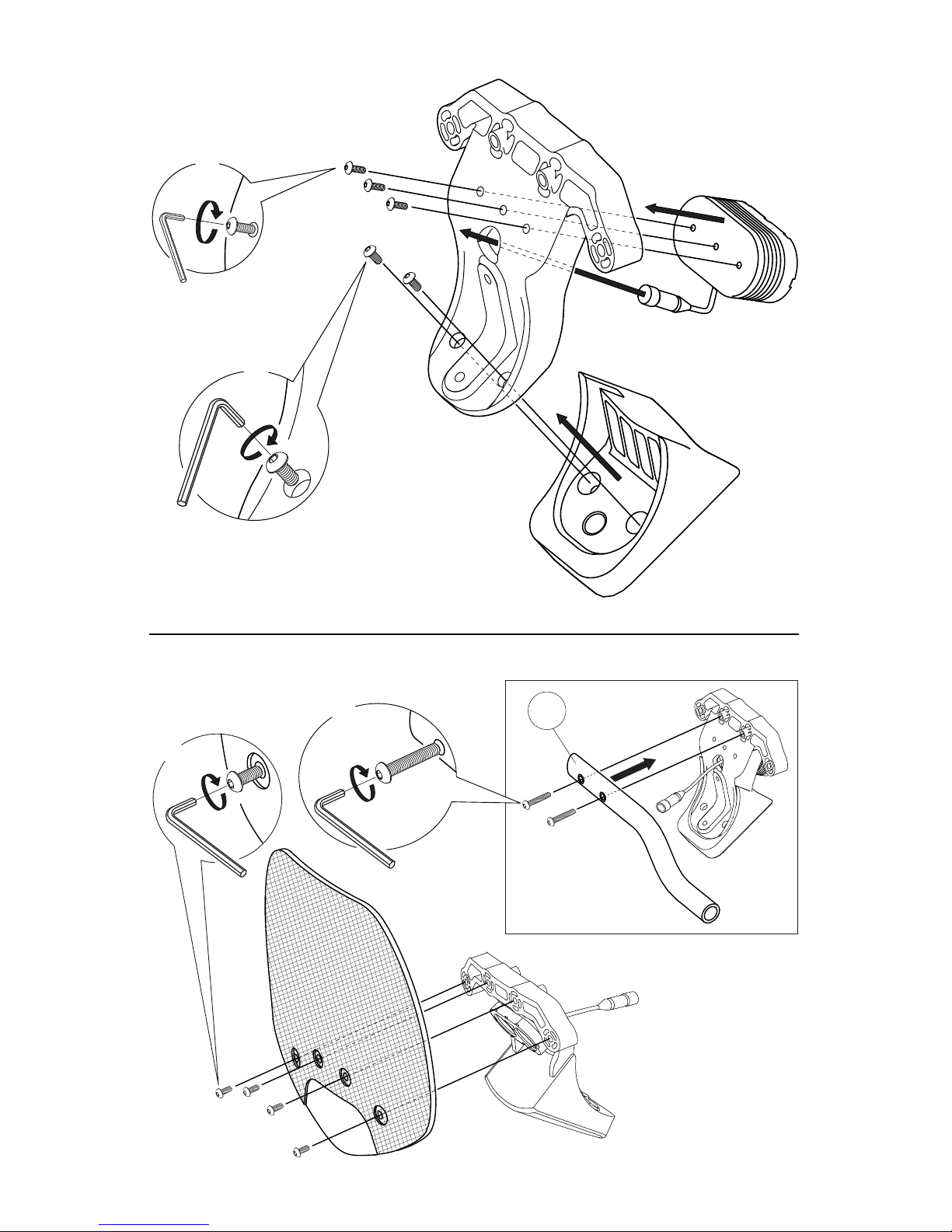

3-1

2-1

m6-12

4mm

m6-25

2Nm 2Nm

1.6Nm

0.75Nm

m4-8

2.5mm

m6-10

4mm

5-1

4-1

* Optional accessory

shown. Fasteners

are included with

Accessory Bar Kit.

m6-25

4mm

2.5Nm

4mm

m6-18

5Nm

7-2

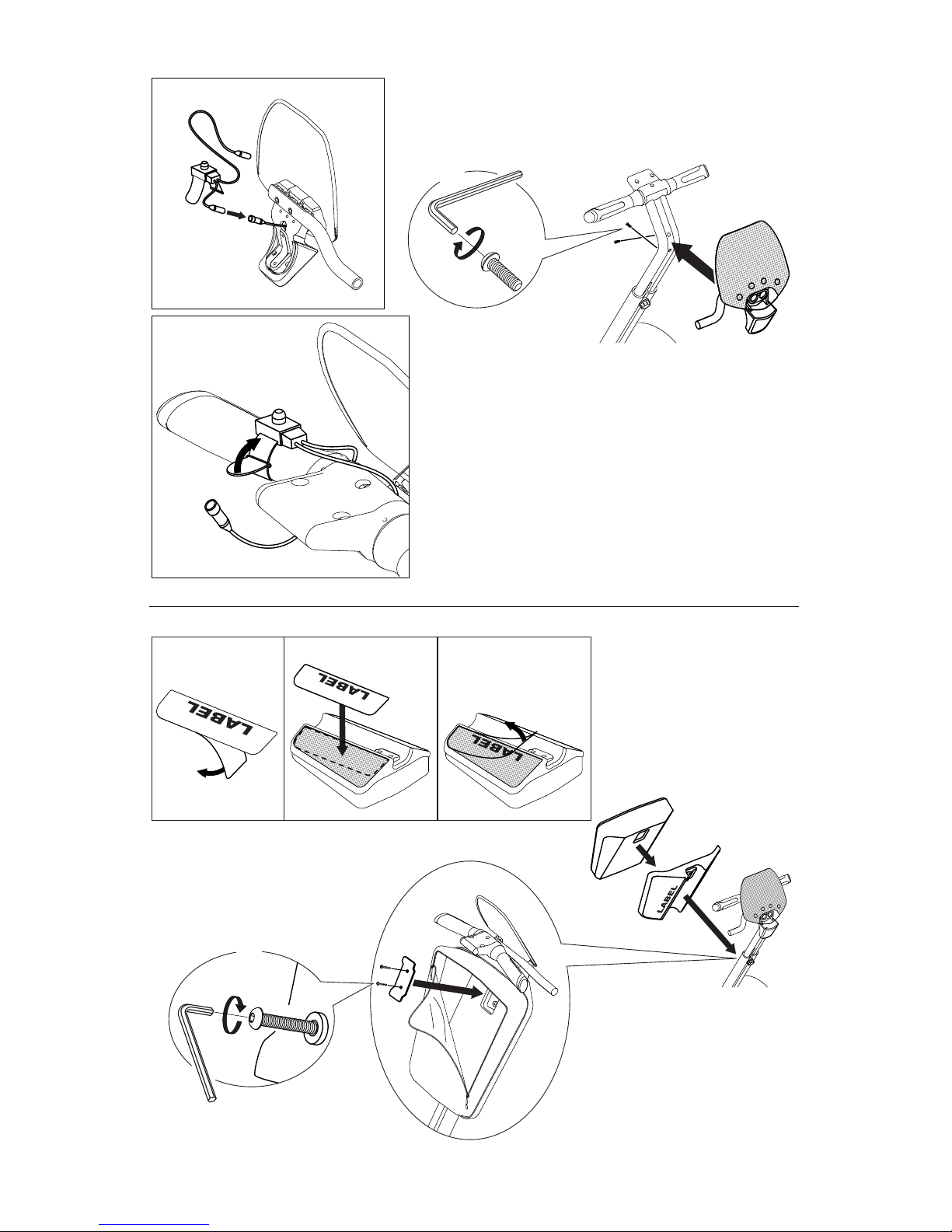

Align corner of label as

shown on label application

instruction sheet

6-1

6-3

6-2

7-1

7-3

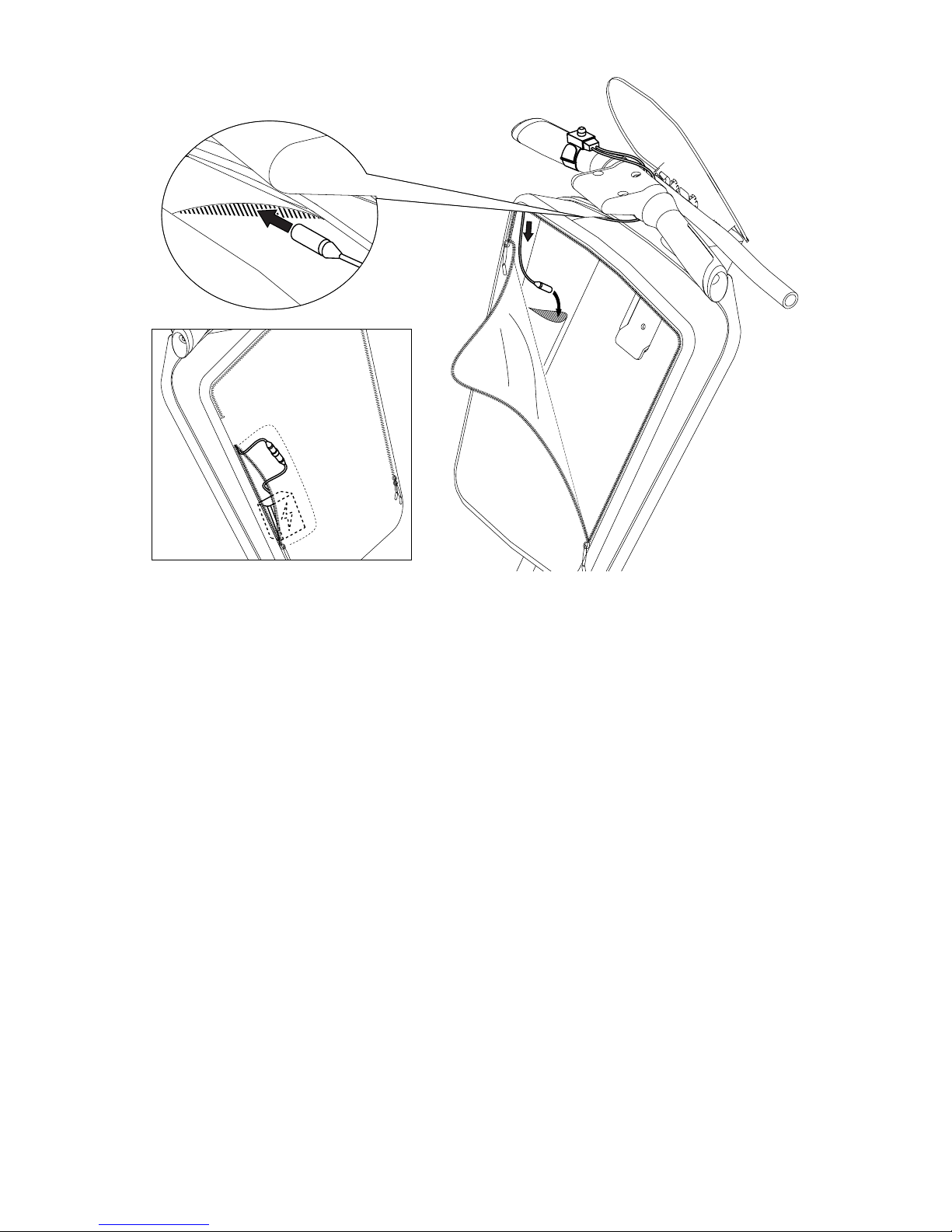

8-1

8-2

8-3

AVERTISSEMENT

Veuillez

lire

toutes

les instructions.

Mettez le Segway TP

hors tension.

Débranchez

Segway TP.

Le fait de ne pas se

conformer à cette

directive peut soumettre

l’utilisateur à des risques

de blessures graves,

voire fatales.

Le fait de ne pas suivre

ces instructions peut

soumettre l’utilisateur à

des risques d’électrocution,

de blessures graves, voire

fatales ou de dommages

matériels.

Le fait de ne pas suivre

ces instructions peut

soumettre l’utilisateur à

des risques d’électrocution,

de blessures graves, voire

fatales ou de dommages

matériels.

Ces instructions d’installation viennent compléter le Manuel de démarrage et

le Guide de référence accompagnant votre Segway TP. Veuillez lire toutes les

instructions avant d’utiliser le Segway TP.

FIXATIONS

Utilisez uniquement les dispositifs de xation Segway agréés. •

Ne serrez pas et ne réutilisez pas les dispositifs de xation, à l’exception •

des vis utilisées pour attacher les blocs-batteries, des écrous de roue et du

cadre LeanSteerTM. Lorsque les autres dispositifs de xation se desserrent

ou sont retirés, remplacez-les par des dispositifs de xation Segway agréés.

Ne tentez pas de réparer un trou de vis foiré ou endommagé. Remplacez •

plutôt la pièce. Si aucune pièce de rechange n’est disponible, ne

rassemblez pas.

Insérez les dispositifs de xation lentement et avec précaution. Ne serrez •

pas trop et ne faussez pas le letage des dispositifs de xation. Serrez

uniquement au couple recommandé.

Le fait de ne pas respecter ces avertissements peut soumettre l’utilisateur à •

des risques de blessures graves, voire fatales ou à des dommages matériels.
