Sennheiser E 180 Manuale utente

Gebrauchsanleitung

Instructions for use

Instructions pour l‘usage

Istruzioni per l‘uso

Modo de empleo

E 180 Infrarot-HiFi-Stereo-Empfänger

DerInfrarot-HiFi-Stereo-EmpfängerE180empfängtkabellosMusikundSprache,die

von einem passenden Infrarot-Sender abgestrahlt werden.

Einsatzbereiche: • Zur Stereo-Tonübertragung

• als Delegiertenhörer, auch in Dolmetscheranlagen

• im Theater oder Vortrag als Hörunterstützung

Merkmale: • HiFi-Klangqualität, stereo

• sehr leicht

• einfache Bedienung

• wirtschaftlicher, umweltfreundlicher Akku-Betrieb

• Ladung des Akkusteckers BA 90 im Ladeschacht

des Senders oder im Steckerladegerät L 90.

Technische Daten:

Empfangsfrequenzen 95 kHz/250 kHz ±25 kHz, FM

Übertragungsbereich 30-18.000 Hz

Rauschspannungsabstand typ. 60 dB(A)

Kanaltrennung bei 1 kHz 45 dB

Max. Schalldruck bei 1 kHz ca. 110 dB

Klirrfaktor bei 1 kHz < 0,8 %

Speisung Akkustecker BA 90 (Art.Nr. 03261)

Betriebszeit ca. 8 Stunden

Ladezeit für den Akku ca. 18 Stunden

Gewicht ca. 43 g ( mit Akkustecker)

Fehler-Checkliste:

Nur Rauschen hörbar ? Sender nicht in Betrieb oder defekt

Lautstärkeregler aufgedreht, Tonsignal fehlt, Senderanschluß kontrollieren !

kein Signal hörbar ? Lautstärke für Kopfhörerbuchse separat regelbar ?

Betriebsanleitung TV/HiFi-Komponenten lesen !

Ton verzerrt ? Akku erschöpft, bitte sofort laden !

Ton leicht verrauscht ? Ausrichtung des Senders nicht optimal,

der Empfang wird "abgeschattet".

Vor erstem Gebrauch Akku 24 Stunden laden !

Nach Gebrauch bitte ausschalten !

Ohrpolster (abnehmbar) von Zeit zu Zeit mit einer leichten Seifenlauge reinigen !

Änderungen vorbehalten

E 180 infrared stereo hi-fi receiver

Thewirelessinfraredstereohi-fireceiverE180 receivesmusicandspeechradiated

by an appropriate infrared transmitter.

Types of application: • stereo sound reproduction

• as a delegate headphone, for interpreter systems

• in theatres or during conferences as a hearing aid

Features: • hi-fi quality, stereo

• extremely light in weight

• easy to handle

• economic accu operation

• causing no harm to the environment

• recharging of BA 90 accus in the charging port of

the transmitter or using the L 90 charging unit

Technical data

Receiving frequencies 95 kHz/250 kHz ±25 kHz, FM

Frequency range 30-18,000 Hz

S/N ratio 60 dB(A)

Channel spacing at 1 kHz 45 dB

Max. sound pressure level 45 dB at 1 kHz

THD at 1 kHz < 0.8 %

Power supply BA 90 accu (Item No.03261 )

Operating time approx. 8 hrs

Accu recharging time approx. 18 hrs

Weight approx. 43 g (including accu plug)

Fault finding:

Hissing noise only Transmitter is not set into opertion or it is defective

Volume turned to max. Signal is missing, check connection to transmitter!

but no signal available Volume can be adjusted separately at headphone

socket? See manual of TV/hi-fi components!

Sound is disturbed Accu is completely discharged, please recharge

it immediately!

Sound is slightly noisy Thetransmitterisnot positionedinanoptimumway,

reception is obstructed.

Before using it for the first time, the accu has to be charged for 24 hrs!

Please switch off the device after use!

Ear cushions (removable) have to be cleaned with soap-suds from time to time!

Subject to alterations.

Récepteur Hi-Fi stéréo à infrarouge E 180

Récepteur Hi-Fi stéréo à infrarouge E 180 pour transmission sans fil de la musique

et de la parole émis par un émetteur à infrarouge approprié.

Utilisation: • Pour la transmission du son stéréo

• Casque délégués, pour des systèmes interprètes

• Au théâtre ou dans des conférences pour

une meilleure intelligibilité

Caractéristiques: • Qualité Hi-Fi, stéréo

• Très léger

• Simple à utiliser

• Fonctionnement économique sur accumulateur

• Chargement des accumulateurs BA 90 dans l’émet-

teur ou à l’aide du dispositif de chargement L 90.

Caractéristiques techniques:

Fréquence porteuse 95 kHz/250 kHz ±25 kHz, FM

Bande passante 30 - 18.000 Hz

Rapport signal/bruit 60 dB(A)

Séparation des canaux

à 1 kHz 45 dB

Pression acoustique maximale 110 dB environ à 1 kHz

Distorsion harmonique à 1 kHz < 0,8 %

Alimentation accumulateur BA 90 (N°03261 )

Temps de fonctionnement 8 heures environ

Temps de chargement 18 heures environ

Poids 43 g environ (avec accumulateur)

Elimination des défauts:

Pas de son. Bruit de fond Emetteur non raccordé au secteur ou pas

uniquement... mis en circuit

Contrôle de volume à la Signal trop faible, contrôler le branchement sur

position maximale,mais l’émetteur! Est-ce que le volume sur prise casque

pas de son... peut être réglé séparément? Voir mode d’emploi

des appareils TV et Hi-Fi.

Distorsions du son... Accumulateur déchargé, rechargez le tout de suite!

Son légèrement bruité L’émetteur n’est pas orienté de manière optimale, la

réception est interrompue.

Avant la première mise en service du récepteur,

recharger l’accumulateur pendant au moins 24 heures!

Après chaque utilisation, mettre hors circuit le récepteur!

Les coussinets doivent être nettoyés à l‘eau légèrement savonneuse de temps en

temps.

Sous réserve de modification technique.

Ricevitore stereo HiFi a raggi infrarossi

E 180

IlricevitorestereoHiFiaraggiinfrarossiE180èingradodiriceveresenzacavomusica

e voce, irradiati da un trasmettitore adatto a raggi infrarossi.

Settore di applicazione: • Per trasmissione del tono TV e HiFi

• Con funzione di ricevitore delegato, anche in impianti

di traduzione simultanea

• In teatro o per conferenze con funzione di

supporto di ascolto

Caratteristiche: • Qualità del tono HiFi

• Molto leggero

• Comando facile

• Esercizioeconomicoedecologicodell’accumulatore

• Carica della spina dell’accumulatore BA 90 nel vano

di carica del trasmettitore o nell’apparecchio di

carica a spina L 90.

Dati tecnici:

Frequenza di ricezione 95 kHz/250 kHz ±25 kHz, MF

Banda di trasmissione 30-18.000 Hz

Rapporto segnale-disturbo tip. 60 dB(A)

Separazione canali a 1 kHz 45 dB

Max. pressione acustica

a 1 kHZ ca. 110 dB

Fattore di distorsione a 1 kHz < 0,8 %

Alimentazione Spina accumulatore BA 90 (n. art. 03261)

Tempo di esercizio ca. 8 ore

Tempo di carica per

l’accumulatore ca. 18 ore

Peso ca. 43 g (con spina accumulatore)

Lista di controllo guasti:

Solo rumore percettibile? Trasmettitore non in servizio o difettoso.

Regolatore di volume Segnale tono assente, controllare l’attacco del

aperto, nessun segnale trasmettitore! Volume regolabile separatamente

percettibile? per presa altoparlante? Leggere le istruzioni sull’uso

dei componenti TV/HiFi!

Tono distorto? Accumulatore scarico, caricare immediatamente!

Leggeri rumori del tono? Direzionalitànonottimaledeltrasmettitore,ilricevitore

viene „ombreggiato“.

Caricare l’accumulatore per 24 ore prima del primo impiego!

Dopo l’impiego disinserire!

Pulire l’imbottitura dell’auricolare (smontabile) ad intervalli regolari con una soluzione

saponata leggera!

Con riserva di modifiche

E 180 Receptor Infrarrojo-HiFi-Estéreo

El Receptor Infrarrojo-HiFi-Estéreo E 180 permite la recepción inalámbrica de música

y voces irradiadas desde un transmisor infrarrojo adecuado.

Campos de utilización: • Para la transmisión de sonido en estéreo

• Como escucha delegado, incluso en instalaciones

para intérpretes

• En el teatro o durante conferencias, como ayuda

para los oyentes

Cualidades: • Calidad de sonido HiFi, estéreo

• Sumamente ligero

• Manejo sencillo

• Funcionamiento económico por baterías,

no contaminante

• CargadelacumuladorenchufableBA90enelcompar-

timento de carga del transmisor o en el

cargador enchufable L90.

Características técnicas:

Frecuencia de recepción 95 kHz/250 kHz ±25 kHz, FM

Margen de transmisión 30-18.000 Hz

Distancia de tensión de ruido típ. 60 dB(A)

Separación de canales a 1 kHz 45 dB

Máx. Presión sonora a 1 kHz aprox. 110 dB

Coeficiente de distorsióna 1 kHz < 0,8%

Alimentación de corriente Enchufe de acumulador BA 90 (Art. Núm. 03261)

Tiempo de servicio aprox. 8 horas

Tiempo de carga de la batería aprox. 18 horas

Peso aprox. 43 g (con enchufe de acumulador)

Problemas + soluciones:

Sólo se escuchan ruidos? El transmisor no está en servicio o está dañado.

No se oyen señales a pesar Falta la señal de sonido, controlar la conexión

de graduar alto volumen? del transmisor.

Verificar si el volumen para el casquillo

de los audífonos se regula por aparte.

Leer las instrucciones de manejo

para componentes TV/HiFi.

Sonido deformado? El acumulaodor está agotado -debe

cargarse inmediatamente.

Sonido defectuoso? La posición del transmisor no es adecuada,

la recepción se encuentra „algo bloqueada“.

Antes deutilizarloporprimera vez,cargarelacumuladordurante24horas.

Desconectar después del uso.

De vez en cuando limpiar el acolchado de los audífonos (amovible), con agua

ligeramente jabonosa.

Nos reservamos el derecho a introducir modificaciones.

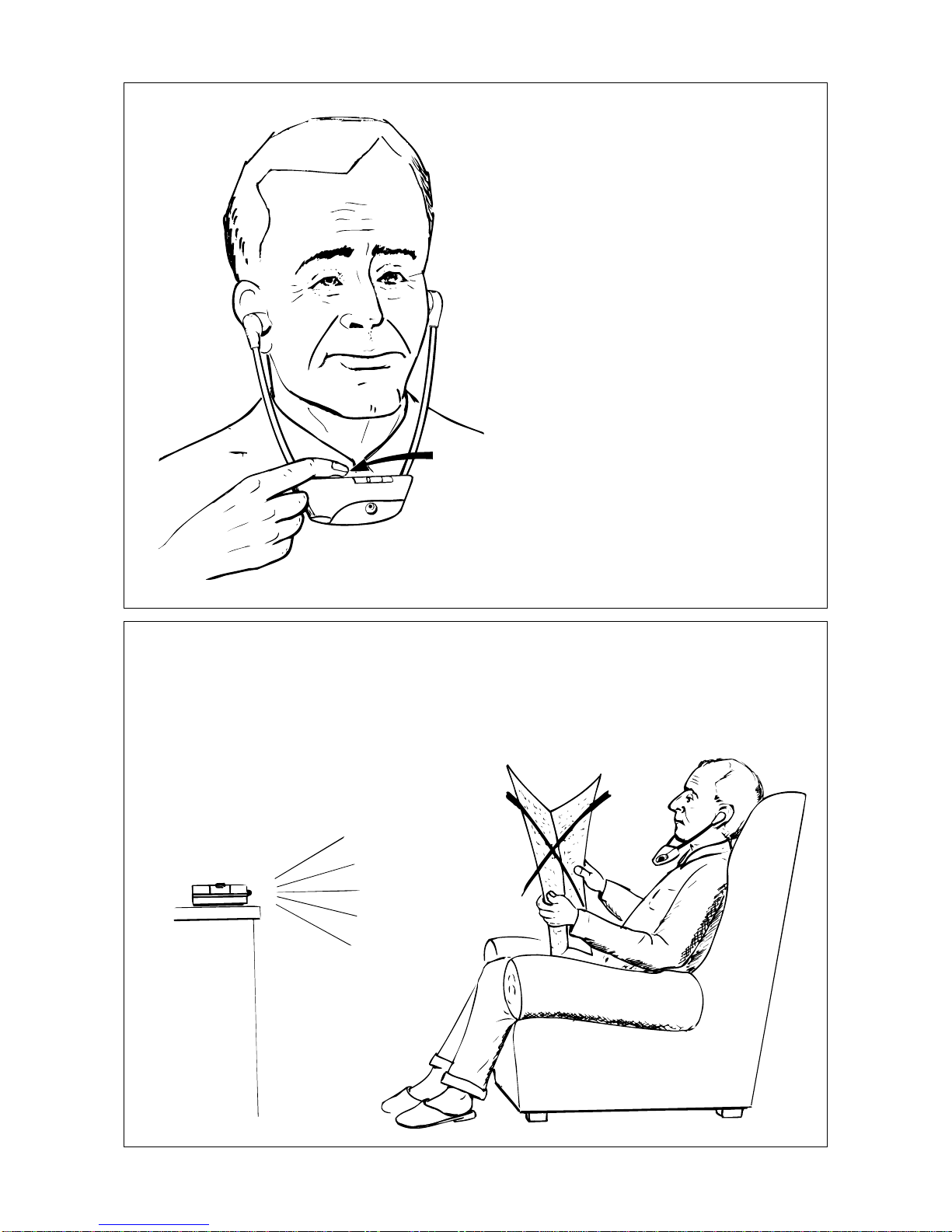

ON /OFF

Volume

Einschalten des Gerätes/

Einstellen der Lautstärke

Switching on the unit/

Adjusting the volume

Mise en marche de l‘appareil/

Réglage du volume

Accensione dellapparecchio/

Regoazione del volume

Connectado del aparato/

Ajuste dell volume

Lichtweg nicht verdecken !

Don‘t cover diodes !

Ne pas couvrir les diodes infrarouges!

Non coprire la traiettoria della luce!

No cubrir el recorrido de la luz.

Printed in Germany Publ. 1/91 43034/A02

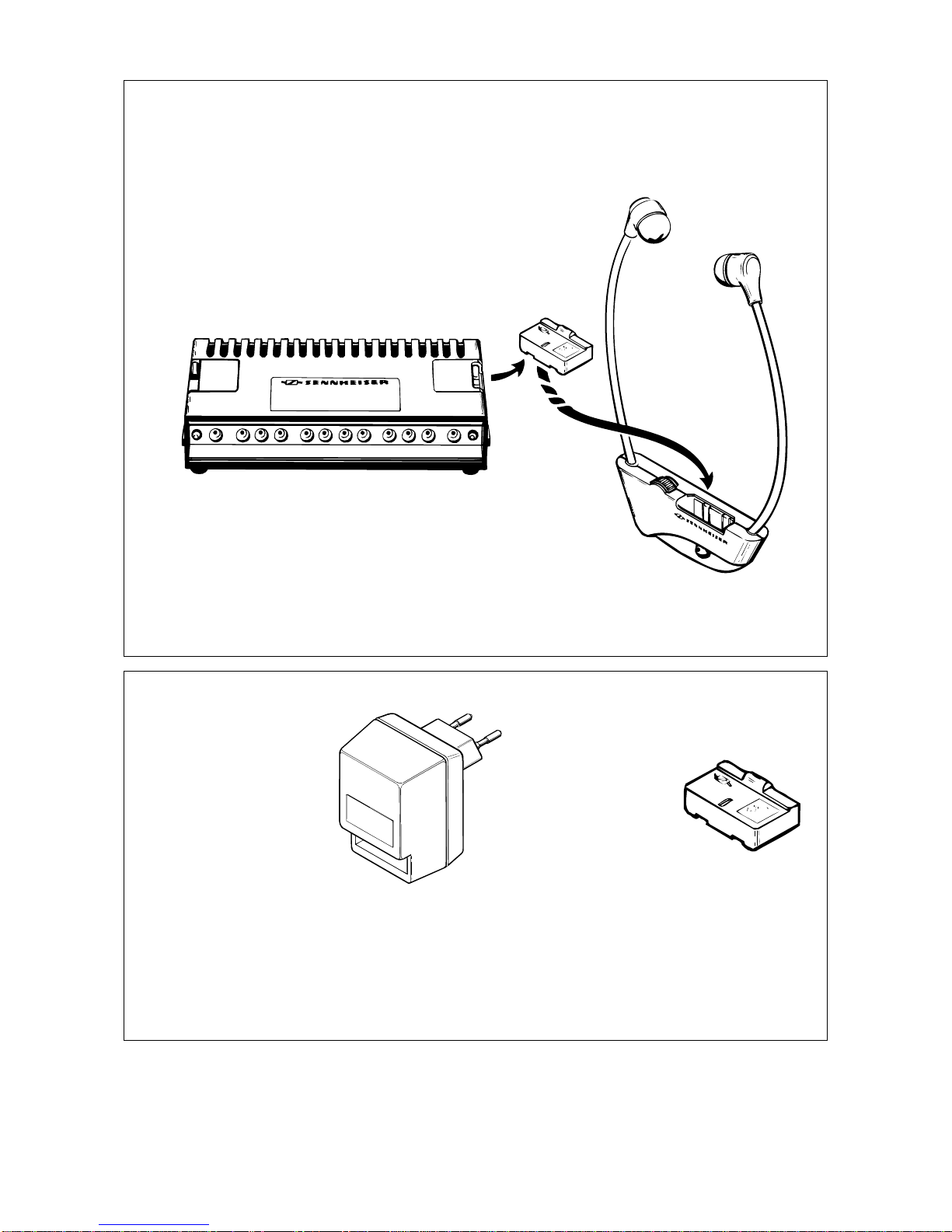

Zubehör

Accessories

Accessoires

Accessori

Accesorios

Akkuwechsel / Akkuladen im Sender

Replacing the Accu/ Recharging the accu in the transmitter

Remplacement de l’accumulateur/chargement de l’accumulateur dans l’émetteur

Sostituzione accumulatore / carica accumulatore nel trasmettitore

Cambio/carga de acumuladores en el transmisor

Art. Nr.:03261

Akkustecker BA 90

Accu plug BA 90

Fiche d‘accu BA 90

Accumulatori BA 90

Accumuladore BA 90

Art.Nr.: 03262

Ladegerät L 90

Charging unit L 90

Chargeur L 90

Ricaricatore L 90

Aparato de carga L 90

Sennheiser Electronic KG Telefon 05130/600-0

D 30892 Wedemark Telefax 05130/6312

Indice

Lingue:

Altri manuali Sennheiser Cuffie

Sennheiser

Sennheiser IS 410 Manuale utente

Sennheiser

Sennheiser CX 680 SPORTS - 10-09 Manuale utente

Sennheiser

Sennheiser IE 900 Manuale utente

Sennheiser

Sennheiser HDA 300 Manuale utente

Sennheiser

Sennheiser HD 515 Manuale utente

Sennheiser

Sennheiser RS85 Manuale utente

Sennheiser

Sennheiser infrared IS 380 Manuale di istruzioni

Sennheiser

Sennheiser OMX 680 SPORTS Manuale utente

Sennheiser

Sennheiser ActiveGard SH 333 Manuale di istruzioni

Sennheiser

Sennheiser URBANITE XL Manuale utente

Sennheiser

Sennheiser Momentum M3IETW Manuale di istruzioni

Sennheiser

Sennheiser HD 437 Manuale utente

Sennheiser

Sennheiser Set 830-TV Manuale utente

Sennheiser

Sennheiser ACCENTUM Manuale utente

Sennheiser

Sennheiser SC 630 USB CTRL Manuale utente

Sennheiser

Sennheiser HD 280-13 Manuale utente

Sennheiser

Sennheiser HD 600 AVANTGARDE Manuale utente

Sennheiser

Sennheiser RS 45 Manuale utente

Sennheiser

Sennheiser HMD 46 Manuale utente

Sennheiser

Sennheiser IE 7 - 06-08 Manuale utente

Sennheiser

Sennheiser HD 4.30i Manuale utente

Sennheiser

Sennheiser HD 231i Manuale utente

Sennheiser

Sennheiser MX 75 Manuale utente

Sennheiser

Sennheiser CC CC515 Manuale di istruzioni

Manuali Cuffie popolari di altre marche

Sony

Sony MDR-NC8 Manuale utente

AUSounds

AUSounds AU-Stream Manuale utente

ENERGY SISTEM

ENERGY SISTEM Style 7 Manuale utente

Philips

Philips SHE3622 Manuale utente

Insignia

Insignia NS-CAHBTSPORT Manuale utente

Movie Vision

Movie Vision HP-400 Manuale utente

MobiFren

MobiFren SM Pro Manuale utente

Motorola solutions

Motorola solutions PMLN8120 Manuale utente

Jaybird

Jaybird freedom Guida all'installazione

Sony

Sony MDR-ED12LP Manuale utente

HiFuture

HiFuture Tidy Buds Pro Manuale utente

Creative

Creative CB2530 Manuale utente

Renkforce

Renkforce RF FTVK-100 Manuale utente

Philips

Philips SHQ3000 Manuale utente

Califone

Califone 2924AV Manuale utente

Philips

Philips EARGEAR HE205 Series Manuale utente

Technics

Technics EAH-AZ80 Manuale utente

Bose

Bose On-Ear Headphone Manuale d'uso e manutenzione
