Sennheiser HE 60 Manuale utente

GEBRAUCHSANLEITUNG

INSTRUCTIONS FOR USE

INSTRUCTIONS POUR L‘USAGE

ISTRUZIONI PER L‘USO

INSTRUCCIONES PARA EL USO

GEBRUIKSAANWIJZING

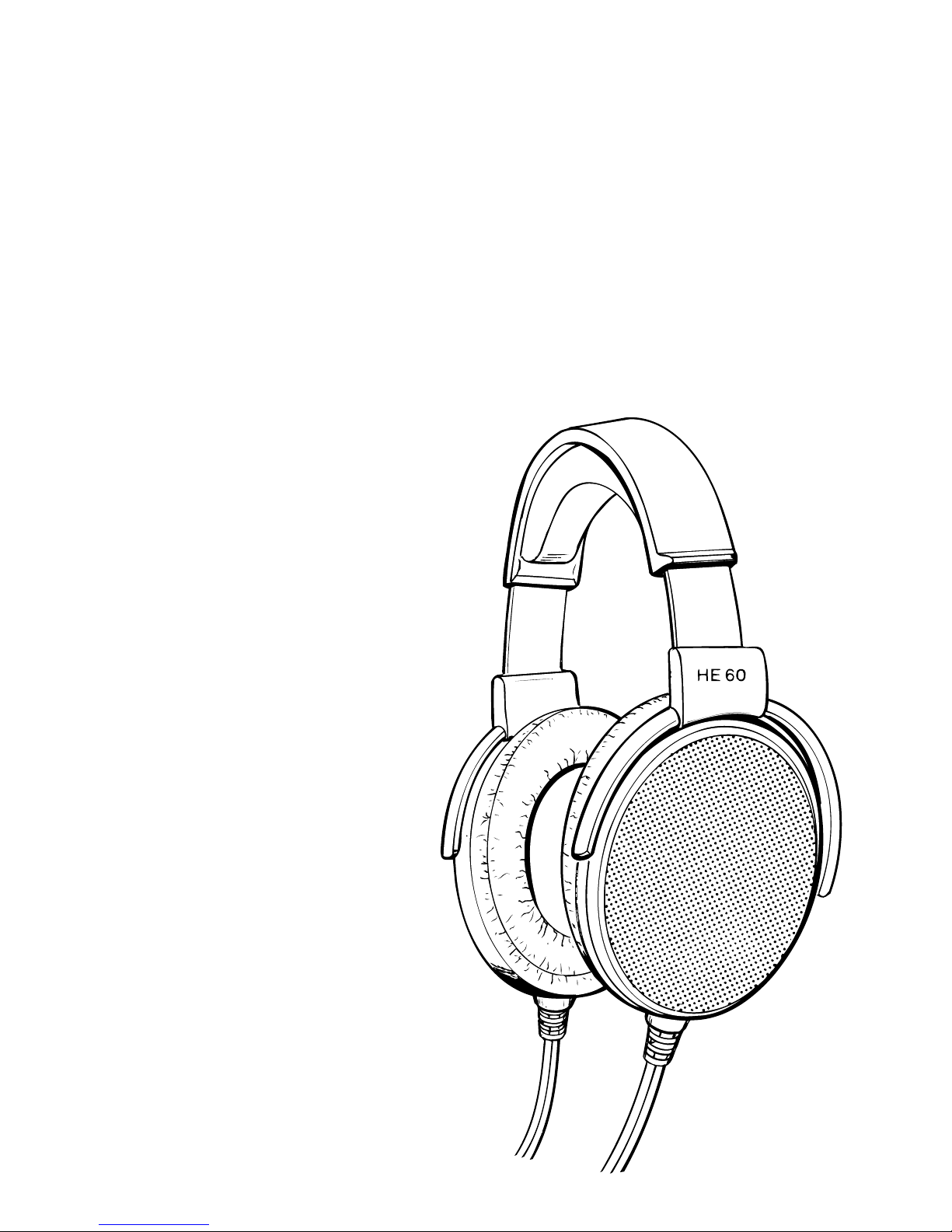

HE 60









12-65.000 Hz (-10dB) < 0,1 % 260 g

HE 60 앸HEV 703 mO.F.C.

Verstellbarer Kopfbügel.

kardanisch gelagerte Hörersysteme.

Im Betrieb nicht die Hände an diese

Abdeckungen legen, die Wiedergabe

wird dadurch deutlich verfälscht!

Kapazitätsarme OFC-Anschluß-

leitung. Mit Spezialstecker,

passend zum Verstärker HEV 70.

Velourisierte Ohrpolster

HE 60

DerHE60isteinelektrostatischerHiFi-Stereo-

Kopfhörer für höchste Ansprüche. Seine

Entwicklung basiert auf den Erkenntnissen

aus der Entwicklung des „weltbesten“

Kopfhörers „Orpheus“ von Sennheiser.

•Extrem offene Bauweise, um die

Transparenz und naturgetreue

Musikwiedergabe zu perfektionieren.

•Die Membran wird nicht ringförmig

(wie bei dynamischen Wandlern) von

der Mitte aus angetrieben, sondern

ganzflächig zwischen den beiden

goldbeschichteten Elektroden bewegt.

•Hohe akustische Durchlässigkeit durch

optimale Öffnung der Elektroden.

•Hauchdünne goldbedampfte Polymer-

membrane, spricht schon auf geringste

Änderungen der Tonfrequenzspannung

an. Die Wiedergabe ist dadurch außer-

gewöhnlich detailgetreu und klar.

•Zum Ohr hin geschlossene Bauweise

zur präzisen Tiefbaßwiedergabe.

•Anschlußkabel aus kapazitätsarmer

Kupferleitung (OFC). Körperschall-

unempfindlich.

•Vergoldete Steckkontakte des Spezial-

steckers. Passend zum Anschluß an den

Verstärker HEV 70, der auch die not-

wendige Polarisationsspannung liefert.

•Der HE 60 HiFi-Stereo-Kopfhörer ist

lautheits-diffusfeldentzerrt und bietet so

eine optimal räumliche, transparente

und natürliche Klangwiedergabe.

•Entspannter Hörgenuß durch karda-

nische Aufhängung der Hörersysteme

und velourisierte Ohrpolsterauflagen.

HIGHVOLTAGEON

PEAK

HEV 70

Sicherheitshinweise

Dieser Kopfhörer wird aufgrund seines elektrostatischen Prinzips mit sehr hoher

Spannung betrieben. Als Hersteller ist Sennheiser verpflichtet, deshalb auf mög-

liche Gefahrenquellen hinzuweisen:

쇵Benutzen Sie niemals diesen Kopfhörer, wenn Sie feuchte Haare haben,

betreiben Sie den Kopfhörer nur in trockenen Räumen.

쇵Hinter der inneren und äußeren Abdeckung der Hörersysteme liegen span-

nungsführende Teile. Keine spitzen Gegenstände durch das Gitter stecken!

쇵Sollte eine Beschädigung der Anschlußleitung geschehen, darf der Hörer

nicht weiter betrieben werden. Defekte Anschlußleitungen müssen sofort

ausgetauscht werden!

쇵Der elektrostatische HiFi-Stereo-Kopfhörer HE 60 darf nur von einem

autorisierten Sennheiser Service-Partner repariert werden.

Technische Daten

Wandlerprinzip elektrostatisch

Ankopplung an das Ohr circumaural (ohrumschließend)

Übertragungsbereich 12 - 65.000 Hz / -10 dB

18 - 55.000 Hz / -6 dB

Frequenzgang lautheitsdiffusfeldentzerrt

Klirrfaktor < 0,1 %

Nennempfindlichkeit ≥100 dB / 1 kHz

Polarisationsspannung max. 540 V

Andruckkraft 3,6 N

Gewicht (ohne Kabel) 260 g

Stecker HV-Stecker 6polig, vergoldete Kontakte

Anschlußkabel 3m, 6-adriges Kupferkabel (OFC)

Erforderliches Versorgungsteil: Verstärker HEV 70

(nicht im Lieferumfang)

Änderungen vorbehalten









12-65.000 Hz (-10dB) < 0,1 % 260 g

HE 60 앸HEV 703 mO.F.C.

adjustable headband

cardanic suspended earphone systems

Do not touch this covers with hands,

the reproduction will be strongly deformed!

low capacitance OFC connecting cable.

With special connector suitable to the

HEV 70 amplifier

velours ear cushions

HE 60

The HE 60 is an electrostatic hifi stereo

headphone for highest demands. Its develop-

mentis basedon theknow howresulting from

the development of the „world´s best“

Sennheiser headphone „Orpheus“.

•Extremely open design in order to

perfect the transparency and natural

sound reproduction.

•The diaphragm is not stimulated by

ring waves from the centre like

dynamic transducers but is stimulated

over the whole surface between the

two gold-plated electrodes.

•High acoustic transparency due to

optimum opening of the electrodes.

•Diaphragm consisting of an extra thin

polymer foil which responds to the

slightest changes of the audio frequency

signal voltage. As a result, the response

is outstandingly precise and clear.

•Circumaural design enabling a precise

bass reproduction.

•Connecting cable consisting of a low

capacitance OFC cable. Resistant to

handling noise.

•Gold-plated pluggable contacts.

Suitable for the connection to the

amplifier HEV 70 which supplies the

necessary polarisation voltage.

•The HE 60 features diffuse field

loudness equalization and has a

dimensional, transparent and natural

sound reproduction.

•Relaxed listening enjoyment due to

cardanic suspended earphone systems

and velours ear cushions.

HIGHVOLTAGEON

PEAK

HEV 70

Security hints

As this headphone is operating with very high voltage because of the electrostatic

principle, as producer Sennheiser is obliged to point at possible dangers:

쇵Never use the headphone when you have wet hair, use the headphone

only in dry rooms.

쇵Behind the internal and external cover of the earphone systems are hot

parts. Do not stick pointed objects through the mesh!

쇵If the connecting cable is damaged the headphone must not be used any

longer. Defective connecting cables are to be exchanged immediately!

쇵Repairs of the electrostatic hifi stereo headphone are only to be made by

an authorized Sennheiser service agent.

Technical data

Transducer principle electrostatic

Sound coupling to the ear circumaural

Transmission range 12 - 65,000 Hz / -10 dB

18 - 55,000 Hz / -6 dB

Frequency response diffuse-field equalized

Distorsion < 0,1 %

Rated sensitivity ≥100 dB / 1 kHz

Polarization voltage max. 540 V

Pressure force 3.6 N

Weight (without cable) 260 g

Plug hard-gold plated, 6 pin, gold-plated contacts

Connecting cable 3 m, 6-core copper cable (OFC)

Suitable amplifier HEV 70

(delivery not included)

Subject to alterations.









12-65.000 Hz (-10dB) < 0,1 % 260 g

HE 60 앸HEV 703 mO.F.C.

Arceau ajustable

Suspension à la Cardan des systèmes

d’écouteurs. Ne pas toucher ces

couvertures avec les mains pendant le

fonctionnement, la reproduction étant

ainsi fortement déformée!

Câble de raccordement OFC à faible

capacité. Avec connecteur spécial

adaptable à l’amplificateur HEV 70.

Coussinets d’oreille en velours.

HE 60

Le HE 60 est un casque hifi stéreo électro-

statique pour les exigeances les plus élevées.

Sondéveloppement est basésur lesrecherches

faites lors de la création d’“Orpheus“, le

„meilleur casque du monde“.

•Construction extrêmement ouverte

pour perfectionner la transparence et la

reproduction naturelle de la musique.

•La membrane n’est plus activée en

cercles à partir du milieu (comme pour

les transducteurs dynamiques), mais

sur toute sa surface entre les deux

électrodes en or.

•Transparence acoustique élevée grâce à

l’ouverture optimale des électrodes.

•Membrane faite d’un film de polymère

extrêmement fin, réagissant aux

moindres changements de la fréquence

sonore. De cette faVon, la reproduction

est extraordinairement fidèle est claire.

•Structure fermée vers l’oreille pour une

reproduction excellente des basses.

•Câble de raccordement composé d’un

conducteur OFC en cuivre désoyygéné

à faible capacité. Insensible aux bruits

de manipulation.

•Contacts plaqués d’or du connecteur

spécial pour raccordement à l’amplifi-

cateur HEV 70, qui fournit la tension

de polarisation nécessaire.

•Le casque hifi stéreo HE 60 offre grâce

à la correction de champ diffus une

reproduction du son stéréophonique

transparente et naturelle.

•Ecouter en détente grâce à la suspension

à la Cardan des systèmes d’écouteurs et

les coussinets d’oreille en velours.

HIGHVOLTAGEON

PEAK

HEV 70

Avertissement de sécurité

En raison du principe électrostatique ce casque fonctionne avec une tension très

élevée. En tant que producteur Sennheiser est obligé d’attirer l’attention aux

dangers possibles:

쇵N’utilisez jamais ce casque quand vous avez des cheveux mouillés, utilisez

le casque seulement dans un environnement sec.

쇵Derrière la couverture intérieure et extérieure des systèmes d’écouteurs se trouvent

des parts sous tension. Ne pas introduire des objets pointus à travers de la grille!

쇵En cas d’un dommage du câble de raccordement le casque doit être mis hors cir-

cuit. Des câbles de raccordement défectueux doivent être échangés immédiatement!

쇵Le casque hifi stéreo électrostatique HE 60 ne doit être réparé que par un

agent de service après-vente autorisé.

Caractéristiques techniques

Principe du transducteur électrostatique

Couplage avec l’oreille circumaural

Plage de transmission 12 - 65.000 Hz / -10 dB

18 - 55.000 Hz / -6 dB

Réponse en fréquence à compensation de champ diffus

Facteur de distorsion < 0,1 %

Sensibilité nominale ≥100 dB / 1 kHz

Tension de polarisation max. 540 V

Pression sur les oreilles 3,6 N

Poids (sans câble) 260 g

Connecteur plaqué d’or, 6 pôles, contacts plaqués d’or

Câble de raccordement 3 m, câble cuivre OFC 6 brins

Amplificateur approprié HEV 70

(pas inclus à la fourniture).

Sous réserve de modifications.









12-65.000 Hz (-10dB) < 0,1 % 260 g

HE 60 앸HEV 703 mO.F.C.

Staffa regolabile per la testa.

Sistemi di cuffie a supporto cardanico.

Durante il funzionamento non applicare

le mani su queste coperture, la riprodu-

zione ne viene nettamente falsata!

Cavo di collegamento OFC a bassa

capacità. Con spina speciale, adatta

all’amplificatore HEV 70.

Auricolare in velluto

HE 60

HE 60 è una cuffia stereo HiFi elettrostatica

per elevate esigenze. Il suo sviluppo si basa

sulle conoscenze acquisite nella progettazione

della „migliore cuffia del mondo, la Orpheus“

della Sennheiser.

•Costruzione estremamente aperta, per

perfezionare la trasparenza e la riprodu-

zione fedele e naturale della musica.

•La membrana non viene azionata con un

movimento anulare (come per i convertitori

dinamici), partendo dal centro, ma viene

mossa su tutta la superfici,e tra i due

elettrodi ricoperti di uno strato di oro.

•Elevata trasmittanza acustica grazie

all’apertura ottimale degli elettrodi.

•Membrana in polimero estremamente sot-

tile, esposta a vapori di oro, reagisce già a

variazioni minime della tensione della fre-

quenza del tono. La riproduzione è perciò

eccezionalmente fedele nel dettaglio e chiara.

•Costruzione chiusa verso l’orecchio per

una riproduzione precisa dei bassi.

•Cavo di collegamento in filo di rame a

bassa capacità (OFC). Insensibile al

suono via solido.

•Contatti di innesto dorati della spina

speciale. Adatti per il collegamento

all’amplificatore HEV 70, che fornisce

anche la tensione di polarizzazione

necessaria.

•La cuffia stereo HiFi HE 60 presenta

una antidistorsione del campo diffuso

della sensazione sonora e offre così una

ottimale riproduzione spaziale,

trasparente e naturale del suono.

•Piacere rilassante di ascolto grazie alla

sospensione cardanica dei sistemi della

cuffia e ai supporti di velluto degli

auricolari.

HIGHVOLTAGEON

PEAK

HEV 70

Avvertenze per la sicurezza

Questa cuffia viene impiegata con una tensione molto elevata a causa del suo

principio elettrostatico. Nella sua qualità di produttore la Sennheiser è perciò

obbligata ad indicare le possibili fonti di pericolo:

쇵Non impiegare mai questa cuffia su capelli umidi, impiegare la cuffia solo

in ambienti asciutti.

쇵Dietro la copertura interna ed esterna dei sistemi di auricolari sono presenti

pezzi sotto tensione. Non infilare oggetti a punta attraverso la griglia!

쇵Se il cavo di collegamento dovesse essere danneggiato, l’auricolare non deve essere

più usato. Cavi di collegamento difettosi devono essere sostituiti immediatamente!

쇵La cuffia stereo elettrostatica HiFi HE 60 deve essere riparata solo da un

concessionario autorizzato del servizio assistenza Sennheiser.

Dati tecnici

Principio del convertitore elettrostatico

Applicazione all’orecchio circumaurale (avvolgente l’orecchio)

Banda di trasmissione 12 - 65.000 Hz / -10 dB

18 - 55.000 Hz / -6 dB

Risposta armonica Antidistorsionecampodiffusosensazionesonora

Fattore di distorsione < 0,1 %

Sensibilità nominale > 100 dB / 1 kHz

Tensione di polarizzazione max. 540 V

Forza di pressione 3,6 N

Peso (senza cavo) 260 g

Spina Spina HV a 6 poli, contatti dorati

Cavo di collegamento 3m, cavo di rame a 6 fili (OFC)

Amplificatore adatto HEV 70

(non compreso nella fornitura)

Con riserva di modifiche









12-65.000 Hz (-10dB) < 0,1 % 260 g

HE 60 앸HEV 703 mO.F.C.

Arco regulable para la cabeza.

Sistema de auriculares con

suspensión cardan.

Durante el funcionamiento, no apoyar

las manos en estos recubrimientos,

pues con ello empeora apreciablemente

la reproducción.

Cable de conexión de baja capacidad

OFC. Con conector especial apropiado

para el amplificador HEV 70.

Acolchado de terciopelo para las orejas

HE 60

HE 60 es la denominación de unos auriculares

electrostáticos para sonido estereofónico de alta

fidelidad destinados a satisfacer las más altas

exigencias. Se han desarrollado basándose en

las experiencias obtenidas del desarrollo de los

„mejores auriculares del mundo“, el modelo

„Orpheus“ de Sennheiser.

•Estructura extremadamente abierta a fin de

perfeccionar la transparencia y la reproduc-

ción musical perfectamente natural.

•La membrana no es accionada anularmente

desde el centro (como en el caso de los

convertidores dinámicos), sino que se mueve

en toda su superficie entre los dos electrodos

revestidos de oro.

•Elevada permeabilidad acústica gracias a la

apertura óptima de los electrodos.

•La superdelgada membrana de polímero,

vaporizada al oro, responde ya a las más

mínimas variaciones de la tensión de frecuen-

cia sonora. Gracias a ello, la reproducción es

extraordinariamente fiel en los detalles y de la

máxima nitidez.

•Estructura cerrada alrededor de la oreja para

conseguir una reproducción precisa de los

tonos graves.

•Cable de conexión de cobre, de baja capaci-

dad (OFC). Insensible al ruido corporal.

•Contactos de enchufe dorados en el conec-tor

especial. Apropiado para conexión al am-

plificador HEV 70, que proporciona también

la tensión de polarización necesaria.

•Los auriculares estereofónicos para alta

fidelidad HE 60 están corregidos en cuanto al

campo difuso de volumen, ofreciendo así una

reproducción de sonido óptima en el espacio,

transparente y natural.

•Audición agradable y relajada gracias a la

suspensión cardan del sistema de auriculares

y al acolchado de terciopelo para las orejas.

Indice

Lingue:

Altri manuali Sennheiser Cuffie

Sennheiser

Sennheiser RS 4200-2 II Manuale utente

Sennheiser

Sennheiser PXC 250 Manuale utente

Sennheiser

Sennheiser HD 570 Manuale utente

Sennheiser

Sennheiser RS 160 Manuale utente

Sennheiser

Sennheiser GP 03-M Manuale di istruzioni

Sennheiser

Sennheiser HDA 200 Manuale utente

Sennheiser

Sennheiser MOMENTUM 4 Manuale utente

Sennheiser

Sennheiser M2 IEBT Manuale utente

Sennheiser

Sennheiser CX 120 BT Manuale utente

Sennheiser

Sennheiser IS 410 Manuale dell'operatore

Sennheiser

Sennheiser HD 461i Manuale utente

Sennheiser

Sennheiser IE 800 Manuale utente

Sennheiser

Sennheiser CX 300 silver Manuale di istruzioni

Sennheiser

Sennheiser Set 830-TV Manuale utente

Sennheiser

Sennheiser HD 820 Manuale utente

Sennheiser

Sennheiser MOMENTUM True Wireless 3 Manuale utente

Sennheiser

Sennheiser CX 215 Manuale utente

Sennheiser

Sennheiser infrared IS 380 Manuale utente

Sennheiser

Sennheiser PMX 680I SPORTS Manuale utente

Sennheiser

Sennheiser EZX70 Manuale utente

Sennheiser

Sennheiser Earphone MM10 Manuale utente

Sennheiser

Sennheiser HD 480 II Manuale utente

Sennheiser

Sennheiser SET 830-TV - ANNEXE 820 Manuale utente

Sennheiser

Sennheiser HD 515 Manuale utente

Manuali Cuffie popolari di altre marche

Sony

Sony MDR-NC8 Manuale utente

AUSounds

AUSounds AU-Stream Manuale utente

ENERGY SISTEM

ENERGY SISTEM Style 7 Manuale utente

Philips

Philips SHE3622 Manuale utente

Insignia

Insignia NS-CAHBTSPORT Manuale utente

Movie Vision

Movie Vision HP-400 Manuale utente

MobiFren

MobiFren SM Pro Manuale utente

Motorola solutions

Motorola solutions PMLN8120 Manuale utente

Jaybird

Jaybird freedom Guida all'installazione

Sony

Sony MDR-ED12LP Manuale utente

HiFuture

HiFuture Tidy Buds Pro Manuale utente

Creative

Creative CB2530 Manuale utente

Renkforce

Renkforce RF FTVK-100 Manuale utente

Philips

Philips SHQ3000 Manuale utente

Califone

Califone 2924AV Manuale utente

Philips

Philips EARGEAR HE205 Series Manuale utente

Technics

Technics EAH-AZ80 Manuale utente

Bose

Bose On-Ear Headphone Manuale d'uso e manutenzione
