Sennheiser EKI 1029 Manuale utente

EKI 1029

GEBRAUCHSANLEITUNG

INSTRUCTIONS FOR USE

NOTICE D‘EMPLOI

ISTRUZIONI PER L‘USO

INSTRUCCIONES PARA EL USO

GEBRUIKSAANWIJZING

BRUKSANVISNING

Merkmale

• Umweltfreundliche und wirtschaftliche Lösung durch Wechselakku BA 1029

• Betriebszeit von ca. 30 h. Ein/Aus-Schaltung über Kopfhörerbuchse

• Rauschsperre schaltet Gerät in "Standby"-Betrieb ab, sorgt so für geringen Energieverbrauch

EKI 1029 Infrarot-Mehrkanal-Empfänger

Akkugespeister IR-Mehrkanal-Empfänger mit Rauschsperre für Anwendung in Konferenz- und

Kommandoanlagen, die mit dem Sennheiser-Vielkanal-Sender SI 1029 oder SI 1029-5 aufgebaut sind.

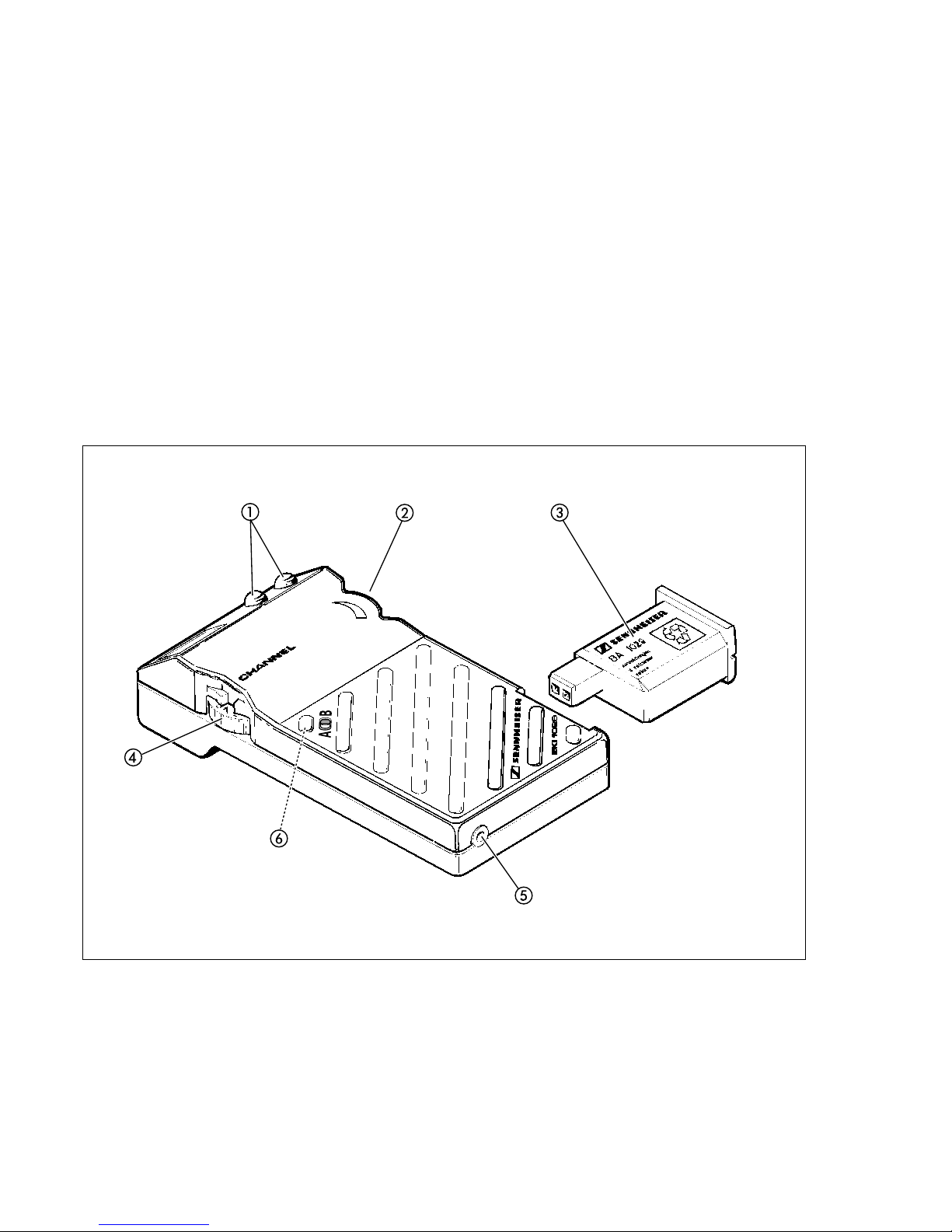

1IR-Empfangdioden

2Lautstärkeeinsteller

3Akku BA 1029

4Kanalwahlschalter

5Kopfhöreranschlußbuchse mit Schaltkontakt (Ein/Aus)

6Kanalwahlschalter A/B, A= 0-15 / B = 16-31 (EKI 1029 PLL-32)

Ausführungen

Typ: EKI 1029-7 03475 (7 Kanäle, gelber Lautstärkeeinsteller)

EKI 1029-12 03252 (12 Kanäle, grauer Lautstärkeeinsteller)

EKI 1029 PLL - 16 03627 (16 Kanäle, blauer Lautstärkeeinsteller)

EKI 1029 PLL - 32 04623 (32 Kanäle, blauer Lautstärkeeinsteller)

Höreranschluß

Magnetische oder dynamische Mono-Hörer werden an Buchse angeschlossen.

Geeignete Hörer siehe Abschnitt "Zubehör".

Anschlußdaten

Buchsenart: 3,5 mm ø, Monoklinke, max. Ausgangsspannung: 0,9 Veff / 200 Ω

Befestigen des Empfängers

Gerät mit Clip befestigen, Empfänger über der Kleidung tragen und Empfangslinse nicht abschat-

ten. Empfänger kann auch auf den Tisch gelegt werden.

Inbetriebnahme

Durch Einstecken des Höreranschlußsteckers in Buchse wird der Empfänger eingeschaltet.

Kanal mit Schalter (EKI 1029 PLL-32: + ) wählen, mit Einsteller Lautstärke einstellen.

Laden der Akkus

Akkus nach Gebrauch laden, dazu Empfänger in Ladegerät L 1029-75 einstecken.

Zubehör (nicht im Lieferumfang)

HD 410 D (Art.-Nr. 02146) offener Kopfhörer mit Ohrauflagen aus Kunststoff

HD 1019 (Art.-Nr. 03985) offener Kopfhörer mit Schaunetz-Ohrpolstern

TC 2-26 (Art.-Nr. 05115) leichter Stetoset-Hörer

TC 2-36 (Art.-Nr. 05116) Ohrbügel-Hörer mit Schaumnetz-Ohrpolstern

L 1029-75 (Art.-Nr. 03371) Lade- und Transport-Koffer (230 V- Ausführung)

L 1029-75 UK (Art.-Nr. 03543} Lade- und Transport-Koffer (UK - Ausführung)

L 1029-75 120 V (Art.-Nr. 03544) Lade- und Transport-Koffer (120 V - Ausführung)

Technische Daten

Modulationsart FM

Trägerfrequenzen 55 kHz - 1335 kHz

Übertragungsbereich 50...8.000 Hz

Abschlußwiderstand 25 Ohm - 2000 Ohm

Anschlußmöglichkeit für Hörer 3,5 mm-Mono-Klinkenbuchse mit Schaltkontakt

Stromversorgung steckbares Akkumodul; 2,5 V / 170 mAh

Betriebszeit ca. 30 h

Störabstand > 52 dB(A)

Gewicht ca. 100 g

Änderungen vorbehalten

EKI 1029 infra-red multi-channel receiver

Battery-operated infra-red multi-channel receiver with squelch for optimum reception. The system

combinations EKI 1029/SI 1029* and EKI 1029/SI 1029-5* are particularly well-suited to conference

and interpreter systems.

* Sennheiser multi-channel transmitter

Features

• Economical rechargeable batteries (BA 1029)

• Operating time of about 30 hours. Automatic on/off function

• STANDBY: the noise-reducing circuit (squelch) switches off the

receiver to reduce power consumption

1IR receiver diodes

2Volume control

3Rechargeable battery (BA 1029)

4Channel selector switch

5Headphone socket with switching contact (ON/OFF)

6Channel selector switch A/B, A= 0-15 / B = 16-31 (EKI 1029 PLL-32)

Models

Type: EKI 1029-7 03475 (7 channels, yellow volume control)

EKI 1029-12 03252 (12 channels,grey volume control)

EKI 1029 PLL-16 03627 (16 channels,blue volume control)

EKI 1029 PLL-32 04623 (32 channels,blue volume control)

Headphone socket

Socket serves to connect magnetic or dynamic mono headphones. For suitable headphones please see

"ACCESSORIES".

Connection

Socket: 3.5 mm for mono jack plug, max. output voltage: 0.9 Vrms / 200 Ω.

Attachment

Use the clip at the rear of the unit to attach the receiver to your clothing. Make sure that diode is not

covered. It is also possible to lay the receiver on a table (with the diode up).

Putting the EKI 1029 to work

The receiver is switched on automatically after the headphone has been plugged into socket . Select a

channel using switch (EKI 1029 PLL-32: + ). Adjust the volume with volume control .

Charging method

The portable charging unit L 1029-75 serves to recharge the batteries after the receiver has been used.

Accessories (to be ordered separately)

HD 410 D (Art. No. 02146) open-type headphone with silicone earpads

HD 1019 (Art. No. 03985) open-type headphone with foam earpads

TC 2-26 (Art. No. 05115) lightweight stethoscopic headphone

TC 2-36 (Art. No. 05116) stethoscopic headphone with foam earpads

L 1029-75 (Art. No. 03371) charging unit and system case (230 V)

L 1029-75 UK (Art. No. 03543) charging unit and system case (UK)

L 1029-75 120 (Art. No. 03544) charging unit and system case (120 V)

Technical Data

Modulation FM

Carrier frequencies 55 - 1335 kHz

Frequency range 50 - 8,000 Hz

Terminating impedance 25 Ω- 2000 Ω

Headphone socket 3.5 mm, mono, automatic on/off function

Power supply rechargeable batteries; 2.5 V / 170 mAh

Operating time approx. 30 hrs

S / N ratio > 52 dB(A)

Weight approx. 100 g

Subject to alterations.

Recepteur infrarouge multicanal EKI 1029

Récepteur infrarouge multicanal fonctionnant sur accumulateurs et ayant un circuit silencieux (squelch). La

combinaison du récepteur EKI 1029 avec l´émetteur infrarouge multicanal Sennheiser SI 1029, ou SI 1029-5

est utilisable dans de nombreux cas: pour la traduction simultanée à l´attention des visiteurs étrangers, ou

dans les meetings internationaux.

Caracteristiques

• Fonctionnement économique sur accus BA 1029

• Autonomie prolongée (30 heures). Mise en marche à l´insertion des écouteurs

• STANDBY: le circuit silencieux met hors circuit le récepteur, ce qui offre une économie d´énergie

considérable

1Diodes infrarouges

2Réglage de volume à molette

3Accumulateur BA 1029

4Commutateur de canaux

5Prise casque avec contact de marche/arrêt

6Commutateur de canaux A/B, A= 0-15 / B = 16-31 (EKI 1029 PLL-32)

Versions

Type: EKI 1029-7 N°réf.: 03475 (7 canaux, contrôle de volume jaune)

EKI 1029-12 N°réf.: 03252 (12 canaux, contrôle de volume gris)

EKI 1029 PLL -16 N°réf.: 03627 (16 canaux, contrôle de volume bleu)

EKI 1029 PLL -32 N°réf.: 04623 (32 canaux, contrôle de volume bleu)

Prise casque

Brancher un casque mono magnétique ou dynamique sur prise . Voir aussi "ACCESSOIRES".

Connexion

Embase: 3,5 mm pour fiche jack mono, tension de sortie max.: 0,9 Veff / 200 Ω.

Accrochage

Le clip d´accrochage sert à attacher le récepteur aux vêtements. Ne pas couvrir la diode ! Il est même

possible de poser le récepteur sur une table (la diode dirigée vers le haut).

Mise en route

Prise 5: le récepteur se met en marche à la connexion des écouteurs. Commutateur : prévu pour le

choix du canal (EKI 1029 PLL-32: + ). Régulateur : prévu pour le réglage du volume.

Recharge

Après chaque utilisation, recharger le récepteur dans le bac chargeur portable L 1029-75.

Accessoires (non inclus)

HD 410 D (N°réf.: 02146) casque ouvert avec coussinets au silicone

HD 1019 (N°réf.: 03985) casque ouvert avec coussinets en mousse

TC 2-26 (N°réf.: 05115) casque stéthoscopique super-léger

TC 2-36 (N°réf.: 05116) casque stéthoscopique avec coussinets en mousse

L 1029-75 (N°réf.: 03371) coffret portatif de rangement et de recharge (230 V)

L 1029-75 UK (N°réf.: 03543} coffret portatif de rangement et de recharge (UK)

L 1029-75 120 V (N°réf.: 03544) coffret portatif de rangement et de recharge (120 V)

Caracteristiques techniques

Modulation FM

Fréquences porteuses 55 kHz - 1335 kHz

Bande passante 50...8.000 Hz

Impédance terminale 25 Ohm - 2000 Ohm

Prise casque 3,5 mm, mono, contact de marche/arrêt

Alimentation accus; 2,5 V / 170 mAh

Autonomie environ 30 heures

Rapport signal/bruit > 52 dB(A)

Poids environ 100 g

Sous réserve de modification technique.

Caratteristiche

• Soluzione ecologica ed economica grazie all'accumulatore sostituibile BA 1029

• Tempo di esercizio di ca. 30 h. Inserimento/disinserimento tramite presa cuffia

• Il filtro soppressore di rumori commuta l'apparecchio nell'esercizio "standby" e provvede ad un

basso consumo di energia

EKI 1029 ricevitore a piu' canali a raggi infrarossi

Ricevitore a più canali a raggi infrarossi con alimentazione mediante accumulatori e filtro soppressore

di rumore per l'impiego negli impianti per conferenze e di comando, costruito con il trasmettitore a più

canali Sennheiser SI 1029 o SI 1029-5.

1Diodi di ricezione a raggi infrarossi

2Regolatore di volume

3Accumulatore BA 1029

4Selettore canali

5Presa collegamento cuffia con contatto di commutazione (inserimento/disinserimento)

6Selettore canali A/B, A= 0-15 / B = 16-31 (EKI 1029 PLL-32)

Versioni

Tipo: EKI 1029-7 N. art.: 03475 (7 canali, regolatore giallo volume)

EKI 1029-12 N. art.: 03252 (12 canali, regolatore grigio volume)

EKI 1029 PLL - 16 N. art.: 03627 (16 canali, regolatore blu volume)

EKI 1029 PLL - 32 N. art.: 04623 (32 canali, regolatore blu volume)

Collegamento ricevitore

Ricevitori magnetici o dinamici mono vengono collegati alla presa . Per il ricevitore dati vedi il

paragrafo "Accessori".

Dati di collegamento

Tipo di presa: ø 3,5 mm, presa mono, max. tensione di uscita: 0,9 Veff / 200 Ω

Fissaggio del ricevitore

Fissare l'apparecchio con una clip, portare il ricevitore sopra il vestito e non oscurare le lenti di

ricezione . Il ricevitore può essere posto anche sul tavolo.

Messa in funzione

Il ricevitore viene inserito infilando la spina di collegamento del ricevitore alla presa . Selezionare il

canale con l'interruttore (EKI 1029 PLL-32: + ), registrare il volume con il regolatore .

Carica degli accumulatori

Caricare gli accumulatori a seconda del bisogno, infilando a tale scopo il ricevitore nell'apparecchio di

carica L 1029-75.

Accessori (non compresi nella fornitura)

HD 410 D (N. art. 02146) cuffia aperta con appoggi auricolari in materiale sintetico

HD 1019 (N. art. 03985) cuffia aperta con imbottitura auricolare in rete di espanso

TC 2-26 (N. art. 05115) interruttore Stetoset leggero

TC 2-36 (N. art. 05116) ricevitore a staffa auricolare con imbottitura rete in espanso

L 1029-75 (N. art. 03371) valigetta di carica e di trasporto (versione 230 V)

L 1029-75 UK (N. art. 03543} valigetta di carica e di trasporto (tensione UK)

L 1029-75 120 V (N. art. 03544) valigetta di carica e di trasporto (tensione 120 V)

Dati tecnici

Tipo di modulazione FM

Frequenze portanti 55 kHz - 1335 kHz

Gamma di trasmissione 50...8.000 Hz

Resistenza terminale 25 ohm - 2000 ohm

Possibilità di collegamento per ricevitore presa jack mono 3,5 mm con contatto di commutazione

Alimentazione corrente modulo accumulatore innestabile; 2,5 V / 170 mAh

Tempo di esercizio ca. 30 h

Rapporto segnale / disturbo > 52 dB(A)

Peso ca. 100 g

Con riserva di modifiche

Caracteristicas

• Solución económica y no perjudicial para el medio ambiente, gracias al acumulador intercambiable

BA 1029

• Tiempo de servicio de 30 h. Conexión/desconexión por medio del casquillo del auricular

• Supresión de ruidos que conmuta el aparato a estado de espera ("Standby"), disminuyendo así el

consumo de energía

Receptor pluricanalico por infrarrojos

Receptor pluricanálico por infrarrojos alimentado por acumulador, utilizable en instalaciones de

conferencias y órdenes, establecidas con el transmisor pluricanálico SI 1029 o SI 1029-5 de Sennheiser.

1Diodos receptores IR

2Regulador del volumen

3Acumulador BA 1029

4Selector de canales

5Casquillo de conexión de auriculares con contacto de conmutación (Con./Desc.)

6Selector de canales A/B, A= 0-15 / B = 16-31 (EKI 1029 PLL-32)

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Sennheiser Ricevitore

Sennheiser

Sennheiser HDI 830 Dimensioni

Sennheiser

Sennheiser HDI 302 - 06-98 Manuale utente

Sennheiser

Sennheiser EK 2000 IEM Manuale utente

Sennheiser

Sennheiser HDI 2 Manuale utente

Sennheiser

Sennheiser Evolution Wireless Digital EW-DX EM 2 Manuale utente

Sennheiser

Sennheiser EK 2020-D Manuale utente

Sennheiser

Sennheiser EM 1001 Manuale utente

Sennheiser

Sennheiser EK 1039 - Manuale utente

Sennheiser

Sennheiser EM 3031-U Manuale utente

Sennheiser

Sennheiser RI 150 Manuale utente

Sennheiser

Sennheiser Digital 6000 Series Manuale utente

Sennheiser

Sennheiser EK 2013 Manuale utente

Sennheiser

Sennheiser EW 112 G3 - FREQUENCY SHEETS Manuale utente

Sennheiser

Sennheiser HDI 830 Manuale utente

Sennheiser

Sennheiser EM 1046 Manuale utente

Sennheiser

Sennheiser HDI 830 - 04-09 Manuale utente

Sennheiser

Sennheiser Digital 6000 Series Manuale utente

Sennheiser

Sennheiser EM 1031-U Manuale utente

Sennheiser

Sennheiser 100 - 01-09 Manuale utente

Sennheiser

Sennheiser evolution wireless g2 550 Series Manuale utente

Sennheiser

Sennheiser EM 3731-II - ANNEXE 583 Manuale utente

Sennheiser

Sennheiser EM 2000 - ANNEXE 988 Manuale utente

Sennheiser

Sennheiser EM 3732 COMMAND Manuale utente

Sennheiser

Sennheiser EM2003-9 Manuale utente

Manuali Ricevitore popolari di altre marche

Garmin

Garmin GA 23 Manuale utente

Aiphone

Aiphone PS-12F Manuale utente

IMES

IMES TCS-01CA-PMI Manuale utente

BWI Eagle

BWI Eagle AIR-EAGLE SR Manuale

AMIMON

AMIMON AMN12310 WHDI Manuale utente

Dual

Dual DMCPA79BT Istruzioni operative

Sound Associates

Sound Associates SA652P Manuale utente

Sherwood

Sherwood NewCastle R-772 Manuale utente

Audio

Audio A10-RX Series Manuale utente

AllSee

AllSee PushShare PSRV1.1 Manuale utente

DEMAG

DEMAG DRC-DR D2 Manuale utente

Teleco

Teleco TVRCL868A02 Manuale utente

Bosch

Bosch RF3222E Manuale utente

Kramer

Kramer 631R Manuale utente

Xpress

Xpress xmc10 Manuale utente

JVC

JVC KD-MR1BTS Manuale utente

Omega Engineering

Omega Engineering UWTC-REC3 Manuale utente

e-survey

e-survey E300 Pro Manuale utente
