HDE 1030

GEBRAUCHSANLEITUNG

INSTRUCTIONS FOR USE

NOTICE D‘EMPLOI

ISTRUZIONI PER L‘USO

INSTRUCCIONES PARA EL USO

GEBRUIKSAANWIJZING

HDE 1030

Hochfrequenz-Mono-Empfänger für den

Einsatz in Personenführungsanlagen und in

der Konferenztechnik.

Merkmale

씰Geringes Gewicht

씰Umweltfreundlicher Akku-Betrieb

씰Aufbewahrung und Ladung im

passenden Ladekoffer EZL 1030

씰farbige Kennzeichungsmöglichkeit für

unterschiedliche Frequenzbereiche

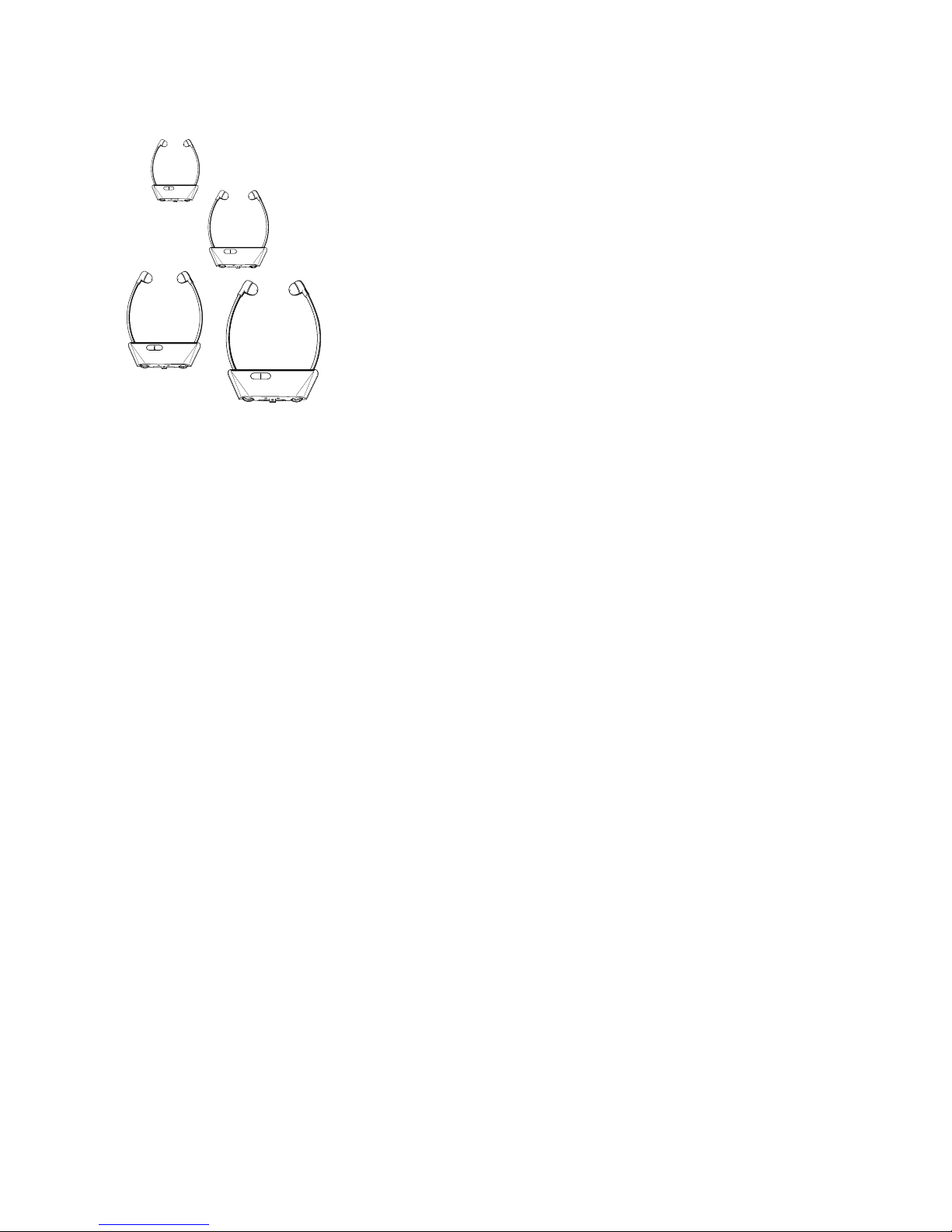

Ausführungen

HDE 1030-2 D 1 Zweikanalempfänger, umschaltbar

(Art. Nr. 04026) zwischen 36,64 und 36,72 MHz.

HDE 1030-2 D 2 Zweikanalempfänger, umschaltbar

(Art. Nr. 04027) zwischen 37,16 und 37,82 MHz.

HDE 1030-3 UK 1 Dreikanalempfänger, umschaltbar

(Art. Nr. 04029) 3 Frequenzen zwischen 48 und 50 MHz.

HDE 1030-2 F 1 Zweikanalempfänger, umschaltbar,

(Art. Nr. 04028) zwei Sonderfrequenzen in Frankreich.

HDE 1030 Einkanalempfänger in

unterschiedlichen Frequenzvarianten:

(Art. Nr. 03881) 36,64 MHz

(Art. Nr. 03882) 36,72 MHz

(Art. Nr. 03883) 37,04 MHz

(Art. Nr. 03884) 37,16 MHz

(Art. Nr. 03885) 37,82 MHz

(Art. Nr. 03886) 37,98 MHz

HDE 1030 Einkanalempfänger, für eine Sonderfrequenz

(Art. Nr. 03880) 30 - 45 MHz, kundenspezifisch

HDE 1030 F 1 Einkanalempfänger, Ausführung

(Art. Nr. 04030) für eine Sonderfrequenz in Frankreich

HDE 1030 UK 1 Einkanalempfänger, Ausführung für eine Son-

(Art. Nr. 04031) derfrequenz(48-49,99MHz)inGroßbritannien.

HDE 1030-3 Dreikanalempfänger, umschaltbar, drei

(Art. Nr. 04397) Sonderfrequenzen (36 - 50 MHz)









KEN 1030

Inbetriebnahme

씰Akku einschieben 

씰Gewünschten Empfangskanal mit dem

Drehschalter einstellen. (Nur bei

Zwei- oder Dreikanal-Empfängern)

씰Aufsetzen, mit dem Regler einschalten

und die Lautstärke einstellen.

Nach dem Betrieb

Wenn Sie den Empfänger HDE 1030 über

längere Zeit nicht nutzen, schalten Sie ihn

bitte mit dem Regler wieder aus.

Kennzeichnung wechseln

Empfänger für Führungsanlagen, die aus

mehreren Einzelanlagen bestehen, können

zur besseren Unterscheidung mit dem

Kennzeichungsset KEN 1030 farblich

gekennzeichnet werden. Da die Kennzeich-

nungen deutlich auf der Vorderseite

angebracht sind, wird schon auf größere

Entfernung die Frequenzzuweisung erkannt,

vorteilhaft in der Konferenztechnik.

Ebenso einfach wird das Sortieren und

Ordnen nach einer Veranstaltung.

Fehler-Checkliste

Nur Rauschen Sender nicht

hörbar eingeschaltet

Ton verzerrt Akku erschöpft, bitte

laden oder wechseln

Kein Ton Akkus defekt oder

Übertragung gestört

Parallelbetrieb mehrerer

Führungsanlagen

Durch die Möglichkeit, zwischen max. drei

Empfangskanälen umzuschalten, wird ein

Parallelbetrieb innerhalb eines Gebäudes

möglich. Auch kann durch die Vorauswahl

von Empfängern mit unterschiedlichen

Frequenzen (씮AUSFÜHRUNGEN) von vornherein

ein Mehrfachbetrieb ermöglicht werden.

Bei der Frequenzauswahl hilft Ihnen gernder

fürSiezuständigeSennheiser-Vertragshändler

(Siehe beiliegendes Adressenverzeichnis).

Zubehör

Akku BA 90 Als Reserveakku oder zum Austausch eines

(Art. Nr. 03261) defekten Akkus.

EZL 1030-20L Aufbewahrungs- und Ladekoffer für 20

(Art. Nr. 03877) Empfänger HDE 1030 und einen Hand-

sender SKM 1030-7.

L 1030-10 LadeleistefürdieDirekt-Ladungvon10Empfän-

(Art. Nr. 04024) gern HDE 1030 mit eingelegtem Akku.

L 92-10 / L 92-20 Ladeleiste für 10 bzw. 20 Akkus BA 90.

(Art. Nr. 03355 / 03356)

KK 1030 Verbindungsleitung zwischen 2 Ladeleisten

(Art. Nr. 04125) L 1030-10, L 92-10 oder L 92-20. ( 1 Netzgerät

NT 92 versorgt dann beide Ladeleisten).

NT 92 230-V-Netzteil für die Ladeleisten L 1030-10,

(Art. Nr. 03357) L 92-10 oder L 92-20. Gesondert bestellen!

NT 92-UK 240-V-Netzteil für die Ladeleisten L 1030-10,

(Art. Nr. 03359) L 92-10 oder L 92-20. Gesondert bestellen!

NT 92-120 120-V-Netzteil für die Ladeleisten L 1030-10,

(Art. Nr. 03358) L 92-10 oder L 92-20. Gesondert bestellen!

L 90 Steckerladegerät für einen Akku BA 90

(Art. Nr. 03262)

Reinigen und Austauschen

der Ohrpolster

Zum Reinigen können die Ohrpolster

abgezogen werden. Zur Reinigung wird eine

leichte Seifenlauge empfohlen. Mit Wasser

nachspülen und gut trocknen lassen.

Austauschpolster können direkt von Ihrem

Sennheiser Servicepartner bezogen werden.

Technische Daten

Empfangsfrequenzen HDE 1030-2 D 1 36,64 und 36,72 MHz.

HDE 1030-2 D 2 37,16 und 37,82 MHz.

HDE 1030-3 UK 1 3 Frequenzen im Bereich

48,00 bis 49,99 MHz.

HDE 1030-2 F 1 2 Sonderfrequenzen für Frankreich

HDE 1030 eine der Frequenzen: 36,64 MHz

36,72 MHz, 37,04 MHz, 37,16 MHz

37,82 MHz, 37,98 MHz

HDE 1030 Sonderfrequenz,kundenspezifisch

HDE 1030 F 1 Sonderfrequenz für Frankreich

HDE 1030 UK 1 SonderfrequenzfürGroßbritannien

Nennfrequenzhub ±8 kHz

NF-Übertragungsbereich 50 - 8000 Hz

Maximaler Schalldruck bei 1 kHz ca. 112 dB

Klirrfaktor bei Nennhub und 1 kHz < 1,5 %

Signal-Rauschabstand bei Nennhub > 57 dB (CCIR 468, Spitze)

und 500 µV Antennenspannung > 68 dBA ( DIN 45 500)

Stromversorgung Akkustecker BA 90

Stromaufnahme 7 mA

Betriebszeit ca. 8 Stunden

Gewicht 55 g

Abmessungen in mm 206 x 136 x 22,5

BZT-Zulassung Zulassungsurkunde liegt bei

Lieferumfang 1 Empfänger HDE 1030

1 Akkustecker BA 90

Änderungen vorbehalten

HDE 1030

Versions

HDE 1030-2 D 1 Two-channel receiver, switchable

(Cat. no. 04026) between 36.64 and 36.72 MHz.

HDE 1030-2 D 2 Two-channel receiver, switchable

(Cat. no. 04027) between 37.16 and 37.82 MHz.

HDE 1030-3 UK 1 Three-channel receiver, three switchable fre-

(Cat. no. 04029) quencies in the range between 48 and 50 MHz

HDE 1030-2 F 1 Two-channel receiver, switchable, for two

(Cat. no. 04028) approved frequencies in France

HDE 1030 Single-channel receiver with the following

frequencies:

(Cat. no. 03881) 36.64 MHz

(Cat. no. 03882) 36.72 MHz

(Cat. no. 03883) 37.04 MHz

(Cat. no. 03884) 37.16 MHz

(Cat. no. 03885) 37.82 MHz

(Cat. no. 03886) 37.98 MHz

HDE 1030 Single-channel rceiver, frequency chosen by

(Cat. no. 03880) customer

HDE 1030 F 1 Single-channel rceiver, version for an

(Cat. no. 04030) approved frequency in France

HDE 1030 UK 1 Single-channel receiver, version for an

(Cat. no. 04031) approved frequency in the UK

HDE 1030-3 Three-channel receiver, three switchable

(Cat. no. 04029) frequencies (36 - 50 MHz)

Radio frequency mono receiver for use on

guided tours and in conferences.

Characteristics

씰Lightweight

씰Environmentally friendly operation with

rechargeable accuplugs

씰Storage and charging in the system case

EZL 1030

씰colour-coded identification markers for

different frequencies









KEN 1030

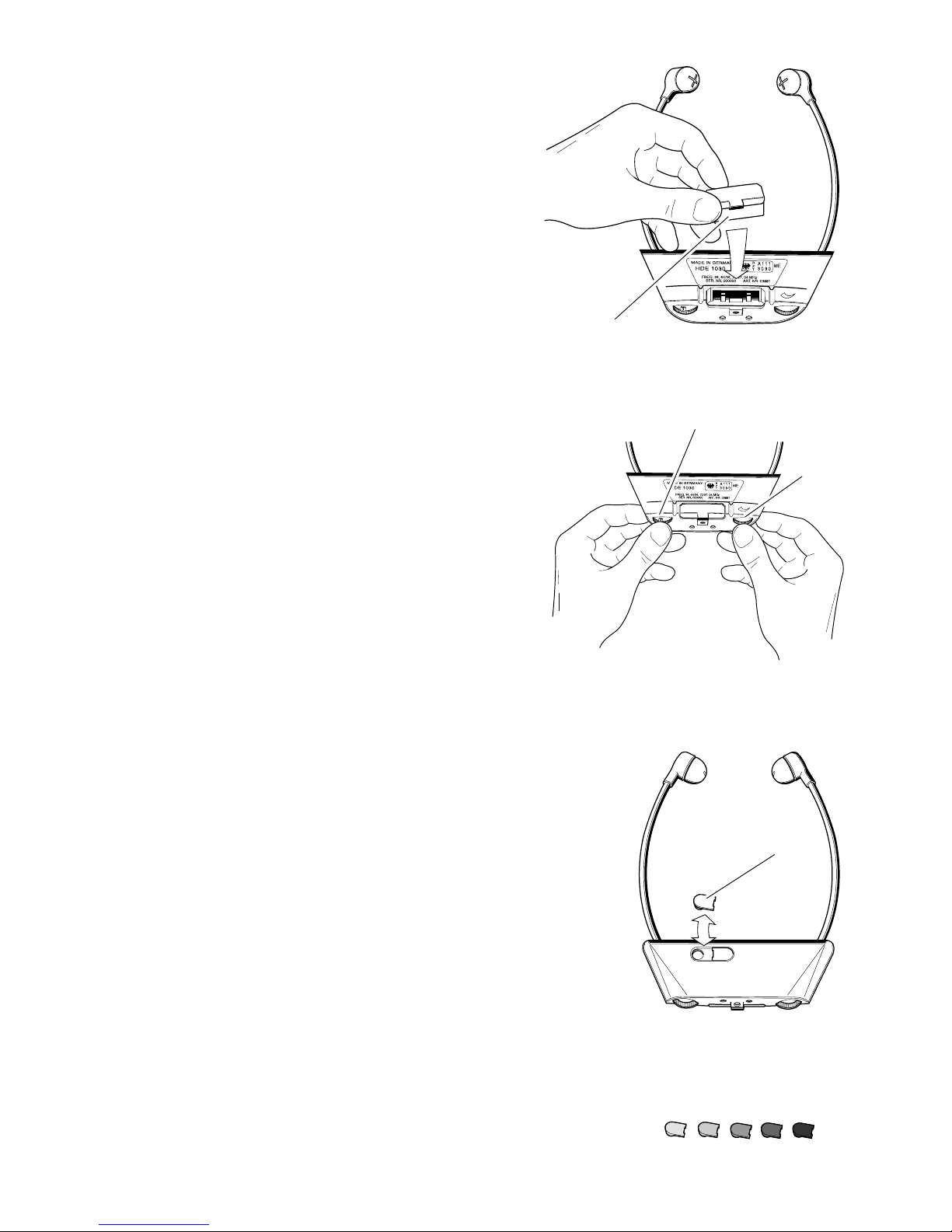

Putting the receiver into operation

씰Insert accuplug .

씰Select receiver channel .

(Only for two or three-channel receivers.)

씰Turn the receiver on and adjust the volume .

After use

If you are not going to use the HDE 1030 for

a period, please switch it off by turning the

volume control off until it clicks .

Changing the identification markers

To easily distinguish between receivers that

have been set to different frequencies a set of

colour-coded identification markers KEN

1030 can be used for labelling the different

frequencies.

Since the markers are inserted into the front

of the receiver, the different frequencies can

be clearly recognized even from a distance.

Thisisespeciallyadvantageouswhenitcomes

to sorting the receivers after an event.

Fault finding

Hissing noise only Transmitter is

switched off

Sound is distorted Accuplug is discharged,

please replace or recharge

No sound at all Accuplug is defective

or transmission is

disturbed

Simultaneous operation of several tour guide

systems

Since it is possible to switch between up to

three frequencies several guided tours can be

conducted at the same time. Another way

would be to select different preset frequencies

for the receivers (see VERSIONS).

Your local Sennheiser dealer (please see

attached list) will help you with the selection

of frequencies.

Accessories

BA 90 Accuplug As a spare, or for replacing defective

(Cat. no. 03261) accuplugs.

EZL 1030-20L System case for 20 HDE 1030 receivers and

(Cat. no. 03877) one hand-held transmitter SKM 1030-7. (NB:

Requires NT 92 / NT 92-UK / NT 92-120.)

L 1030-10 Charging unit for recharging 10 HDE 1030

(Cat. no. 04024) receivers with inserted accuplugs. (NB:

Requires NT 92 / NT 92-UK / NT 92-120.)

L 92-10 / L 92-20 Charging unit for 10 and 20 BA 90 accuplugs,

(Cat. no. 03355 / 03356) respectively. (NB: Requires NT 92 /

NT 92-UK / NT 92-120.)

KK 1030 Connection cable for two charging units

(Cat. no. 04125) L 1030-10, L 92-10 or L 92-20. (Thus, one

plug-in mains unit powers two charging units.)

NT 92 230 V plug-in mains unit with Europlug for

(Cat. no. 03357) charging units EZL 1030-20L, L 1030-10,

L 92-10 or L 92-20. Please order separately!

NT 92-UK 240 V plug-in mains unit with UK 3-pin plug for

(Cat. no. 03359) charging units EZL 1030-20L, L 1030-10,

L 92-10 or L 92-20. Please order separately!

NT 92-120 120 V plug-in mains unit with USA 2-pin plug

(Cat. no. 03358) for charging units EZL 1030-20L, L 1030-10,

L 92-10 or L 92-20. Please order separately!

L 90 / L 90-UK Charger for one BA 90 accuplug.

(Cat. no. 03262)

Cleaning and replacing the ear pads

Theearpadscanberemovedfromthereceiver

and cleaned with soapy water or sterilised by

using the same solution as is used by mothers

to sterilise the teat of a babies bottle. Rinse

under clear water, then let dry well.

Replacementearpadscanbeobtaineddirectly

from your local Sennheiser agent.

Technical data

Receiver frequencies HDE 1030-2 D 1 36.64 and 36.72 MHz.

HDE 1030-2 D 2 37.16 and 37.82 MHz.

HDE 1030-3 UK 1 3 frequencies in the range

between 48.00 and 49.99 MHz.

HDE 1030-2 F 1 2 frequencies approved in France

HDE 1030 One of the following frequencies:

36.64MHz,36.72MHz,37.04MHz,

37.16MHz,37.82MHz,37.98MHz

HDE 1030 Frequency chosen by customer

HDE 1030 F 1 Frequency approved in France

HDE 1030 UK 1 Frequency approved in the UK

Nominal deviation ±8 kHz

AF frequency response 50 - 8000 Hz

Maximum sound pressure level at 1 kHz approx. 112 dB

THD at nominal deviation and 1 kHz < 1.5 %

Signal-to-noise ratio at nominal deviation

and 500 µV antenna voltage > 57 dB (CCIR 468, peak deviation)

> 68 dBA (DIN 45 500)

Power supply BA 90 Accuplug

Current consumption 7 mA

Operating time approx. 8 hours

Dimensions (in mm) / Weight 206 x 136 x 22,5 / 55 g

Supply schedule 1 Receiver HDE 1030

1 Accuplug BA 90

Subject to alterations.

HDE 1030

Récepteur haute fréquence mono pour visites

commentées et conférences.

Caractéristiques

씰Faible poids

씰Fonctionnement écologique sur accus

씰Rangement et recharge dans la

malette EZL 1030

씰Marques de couleur pour identification

des différentes fréquences

Versions

HDE 1030-2 D1 Récepteur à deux canaux, commutable

(N°Réf. 04026) entre 36,64 et 36, 72 MHz

HDE 1030-2 D2 Récepteur à deux canaux, commutable

(N°Réf. 04027) entre 37,16 et 37,82 MHz

HDE 1030-3 UK 1 Récepteur à trois canaux, commutable sur

(N°Réf. 04029) trois fréquences entre 48 et 50 MHz

HDE 1030-2 F1 Récepteur à deux canaux, commutable sur

(N°Réf. 04028) deux fréquences autorisées en France

HDE 1030 Récepteur à un canal avec

les fréquences suivantes:

(N°Réf. 03881) 36,64 MHz

(N°Réf. 03882) 36,72 MHz

(N°Réf. 03883) 37,04 MHz

(N°Réf. 03884) 37,16 MHz

(N°Réf. 03885) 37,82 MHz

(N°Réf. 03886) 37,98 MHz

HDE 1030 Récepteur à un canal, fréquence autorisée

(N°Réf. 03880) choisie par le client

HDE 1030 F 1 Récepteur à un canal, version pour une

(N°Réf. 04030) fréquence autorisée en France

HDE 1030 UK 1 Récepteur à un canal, version pour une

(N°Réf. 04031) fréquence autorisée en Grande-Bretagne.

HDE 1030-3 Récepteur à trois canaux, commutable sur

(N°Réf. 04397) trois fréquences autorisées (36 - 50 MHz)

Altri manuali per HDE 1030 -

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Sennheiser Ricevitore

Sennheiser

Sennheiser EM 100 G3 Manuale utente

Sennheiser

Sennheiser RI 150 Manuale utente

Sennheiser

Sennheiser BFR 1051 Manuale utente

Sennheiser

Sennheiser EM 3032-V Manuale utente

Sennheiser

Sennheiser EK 500 G2 Manuale utente

Sennheiser

Sennheiser EM 2003 Manuale utente

Sennheiser

Sennheiser tourguide UHF Manuale utente

Sennheiser

Sennheiser EK 2013 PLL Manuale utente

Sennheiser

Sennheiser evolution wireless g2 550 Series Manuale utente

Sennheiser

Sennheiser EK 500 G2 Manuale utente

Sennheiser

Sennheiser EM 3731-II - 09-09 Manuale utente

Sennheiser

Sennheiser EK 6042 Manuale utente

Sennheiser

Sennheiser EM 3731-II - FREQUENCY TABLES Manuale utente

Sennheiser

Sennheiser EK 1010 Manuale utente

Sennheiser

Sennheiser 100-P G3 Manuale utente

Sennheiser

Sennheiser H 200 Manuale di istruzioni

Sennheiser

Sennheiser EK 2000 Manuale utente

Sennheiser

Sennheiser RI 150 Manuale utente

Sennheiser

Sennheiser ew 300 IEM G3 Manuale utente

Sennheiser

Sennheiser EM 1031-U Manuale utente

Sennheiser

Sennheiser EK 2020-D-II Manuale di istruzioni

Sennheiser

Sennheiser HDI 830 Manuale utente

Sennheiser

Sennheiser EM 2000 Manuale di istruzioni

Sennheiser

Sennheiser EK 2013 Manuale utente

Manuali Ricevitore popolari di altre marche

Garmin

Garmin GA 23 Manuale utente

Aiphone

Aiphone PS-12F Manuale utente

IMES

IMES TCS-01CA-PMI Manuale utente

BWI Eagle

BWI Eagle AIR-EAGLE SR Manuale

AMIMON

AMIMON AMN12310 WHDI Manuale utente

Dual

Dual DMCPA79BT Istruzioni operative

Sound Associates

Sound Associates SA652P Manuale utente

Sherwood

Sherwood NewCastle R-772 Manuale utente

Audio

Audio A10-RX Series Manuale utente

AllSee

AllSee PushShare PSRV1.1 Manuale utente

DEMAG

DEMAG DRC-DR D2 Manuale utente

Teleco

Teleco TVRCL868A02 Manuale utente

Bosch

Bosch RF3222E Manuale utente

Kramer

Kramer 631R Manuale utente

Xpress

Xpress xmc10 Manuale utente

JVC

JVC KD-MR1BTS Manuale utente

Omega Engineering

Omega Engineering UWTC-REC3 Manuale utente

e-survey

e-survey E300 Pro Manuale utente
