EK2013 PLL

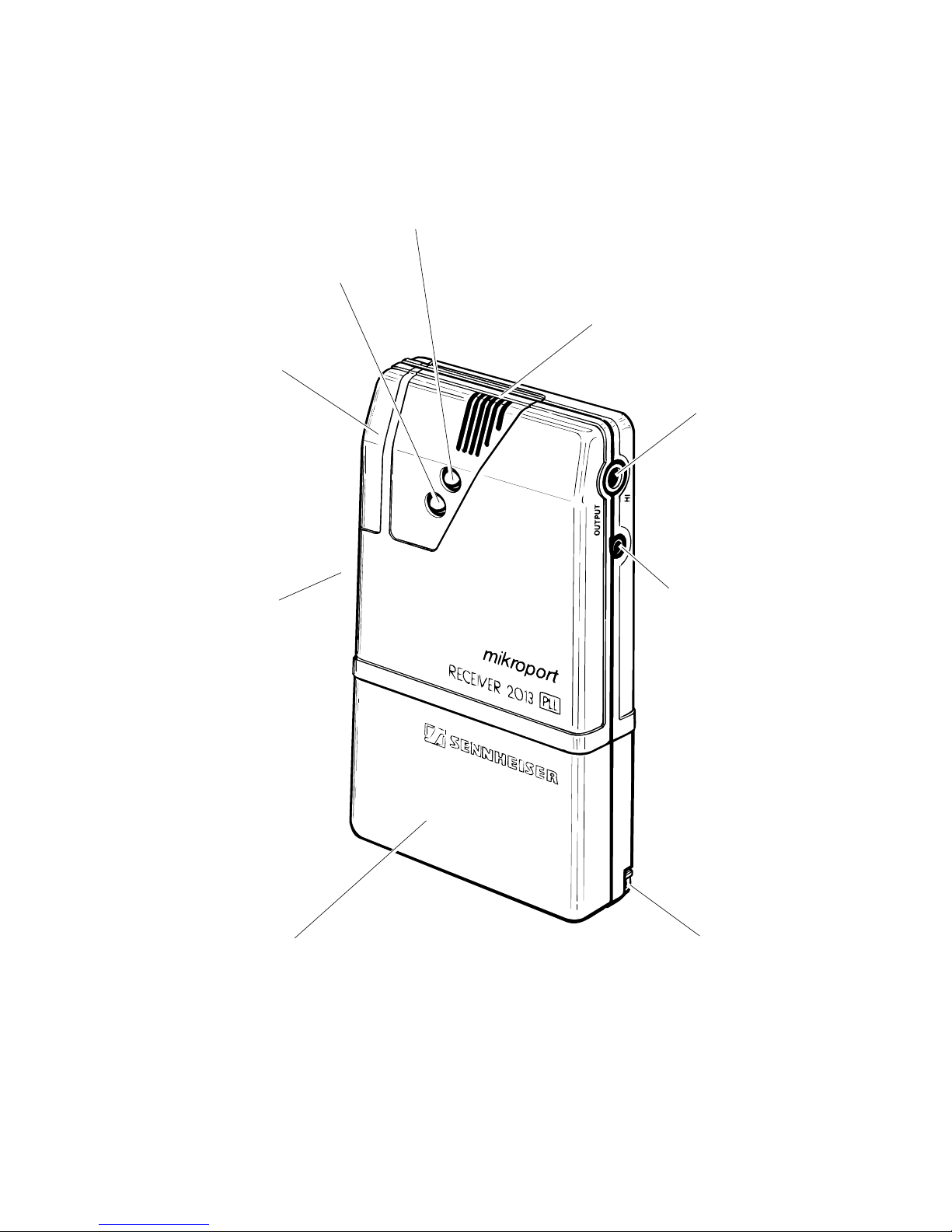

1
Eingebautes
Mikrofon
Übertragungskontrollanzeige
1.1
Ladekontakte
zum Laden im
Ladegerät L 2013
(nur am Akkupack)
Verriegelbare
Abdeckung
Wechselbarer
Batterie- oder
Akkupack
Kanalwahlschalter
für bis zu 16 frei
wählbare
Frequenzen
Ausgangsbuchse
für den Anschluß
zum Hörgerät
Ausgangsbuchse
für Kopfhörer
Empfangs- und
Batteriekontrollanzeige
SK 2013 PLL
Input
Batteriekontrollanzeige Eingebautes Mikrofon
1.2
Ladekontakte
zum Laden im
Ladegerät L 2013
(nur am Akkupack)
Wechselbarer
Batterie- oder
Akkupack
Anschlußfür
Zusatzmikrofon
MKE 2013
Anschlußfür
zusatzgeräte, z.B.
Cassettenrecorder
Kanalwahlschalter
für bis zu 16 frei
wählbare
Frequenzen
Verriegelbare
Abdeckung
Systembeschreibung
1.4 Geräte
1.4 Funktionsprinzip
1.5 gemeinsame Merkmale
1.6 Inbetriebnahme
1.6 Batteriepack einsetzen
1.6 Akkubetrieb
1.6 Einschalten / Befestigen an der Kleidung
1.6 Übersicht der verfügbaren Sende-/ EmpfangsBereiche
1.7 Frequenzauswahl
1.7 Einstellen der Kanäle am Sender und am Empfänger
Empfänger EK 2013 PLL
1.8 Anschlußmöglichkeiten am Empfänger
1.8 Integrierte Antenne
1.8 Betrieb am Hörgerät mit Audio-Eingang
1.8 Betrieb am Hörgerät ohne Audio-Eingang
1.8 Betrieb mit Kopfhörer
1.9 Verriegelbare Abdeckung
1.9 Einblend-Automatik und Mikrofoneinstellung am Empfänger
1.10 Einstellung der Einblend-Automatik
1.10 Ein-/Ausschalten der Einblend-Automatik und des eingebauten Mikrofons.
1.11 Kontrollanzeigen am Empfänger EK 2013 PLL
1.11 Einblend-Automatik, grüne LED
1.11 Rauschsperre und Batteriekontrolle, rote LED
Sender SK 2013 PLL
1.12 Anschlußmöglichkeiten
1.12 Kontrollanzeige
1.13 Einstellen der Mikrofonempfindlichkeit
1.14 Zubehör
1.14 Kabel
1.15 Technische Daten SK 2013 PLL
1.16 Technische Daten EK 2013 PLL
1.3
Mit dem System 2013 PLL gelingt die Integration von Menschen mit Hörproblemen in
Schulen und Hochschulen, am Arbeitsplatz und in der Freizeit.
Bauform und Schaltungdetails wurden dieser Zielgruppe optimal angepaßt, die Bedienung ist
einfach und leicht zu erlernen. Die Geräte sind klein, leicht und unauffällig zu tragen.
Geräte
• Sender SK 2013 PLL für den Sprecher
• Empfänger EK 2013 PLL für den Hörgeschädigten
Funktionsprinzip
Der Sprechende, z.B. der Lehrer, trägt den Sender SK 2013 PLL. Der Schwerhörige trägt den
Empfänger EK 2013 PLL. Am EK 2013 PLL kann ein Kopfhörer oder ein Verbindungskabel
zurHörhilfeangeschlossenwerden.DrahtlosundunterBeibehaltungvollerBewegungsfreiheit
kann der Schüler nun den Lehrer so hören, als säße er neben ihm. Für die Zeit, in der der
Lehrer spricht, werden Umgebungsgeräusche deutlich abgesenkt. Spricht der Lehrer nicht, so
werden die im Hörgerät oder das im EK 2013 PLL eingebaute Mikrofon voll wirksam; nun
sind die Mitschüler zu hören. Der Dialog zwischen Lehrer und Schüler hat aber stets Vorrang.
Das System 2013 PLL bleibt auch unter schwierigen Einsatzbedingungen eine zuverlässige
Hilfe. Die Sendeleistung reicht auch für größere Entfernungen. Starke Nebengeräusche und
schlechte Raumakustik können durch den Einsatz des Zusatz-Mikrofones MKE 2013 am
Sender SK 2013 PLL ausgeblendet werden. Das vielfältige Zubehör ermöglicht den Anschluß
des Empfängers an nahezu jede Hörhilfe; die Kopplung zur Hörhilfe kann elektrisch wie auch
induktiv sein.
1.4
System 2013
Sender SK 2013 PLL und Empfänger EK 2013 PLL werden über angesteckte Akkupacks, Typ
BA 2013, mit Strom versorgt. Diese Akku-Packs werden einzeln oder in Verbindung mit
ihrem Gerät im Doppel-Ladegerät L 2013 über Nacht wieder geladen. 1 Akkupack hat
ausreichend Leistung für einen normalen Arbeitstag (bis zu 12 Stunden), über Nacht wird er
wieder vollständig geladen.
Batterie-Packs ermöglichen alternativ einen Betrieb auch fernab vom Stromnetz (Maximale
Betriebszeit über 40 Stunden). Sie ersetzen in dieser Anwendung die Akku-Packs.
Gemeinsame Merkmale für Sender und Empfänger
• bis zu 40 Stunden Betriebszeit, wechselbarer Batteriepack und Akkupack
• eingebautes Mikrofon im Sender und im Empfänger
SK 2013 PLL
oder EK 2013 PLL B 2013 BA 2013
1.5
Inbetriebnahme
Batteriepack einsetzen

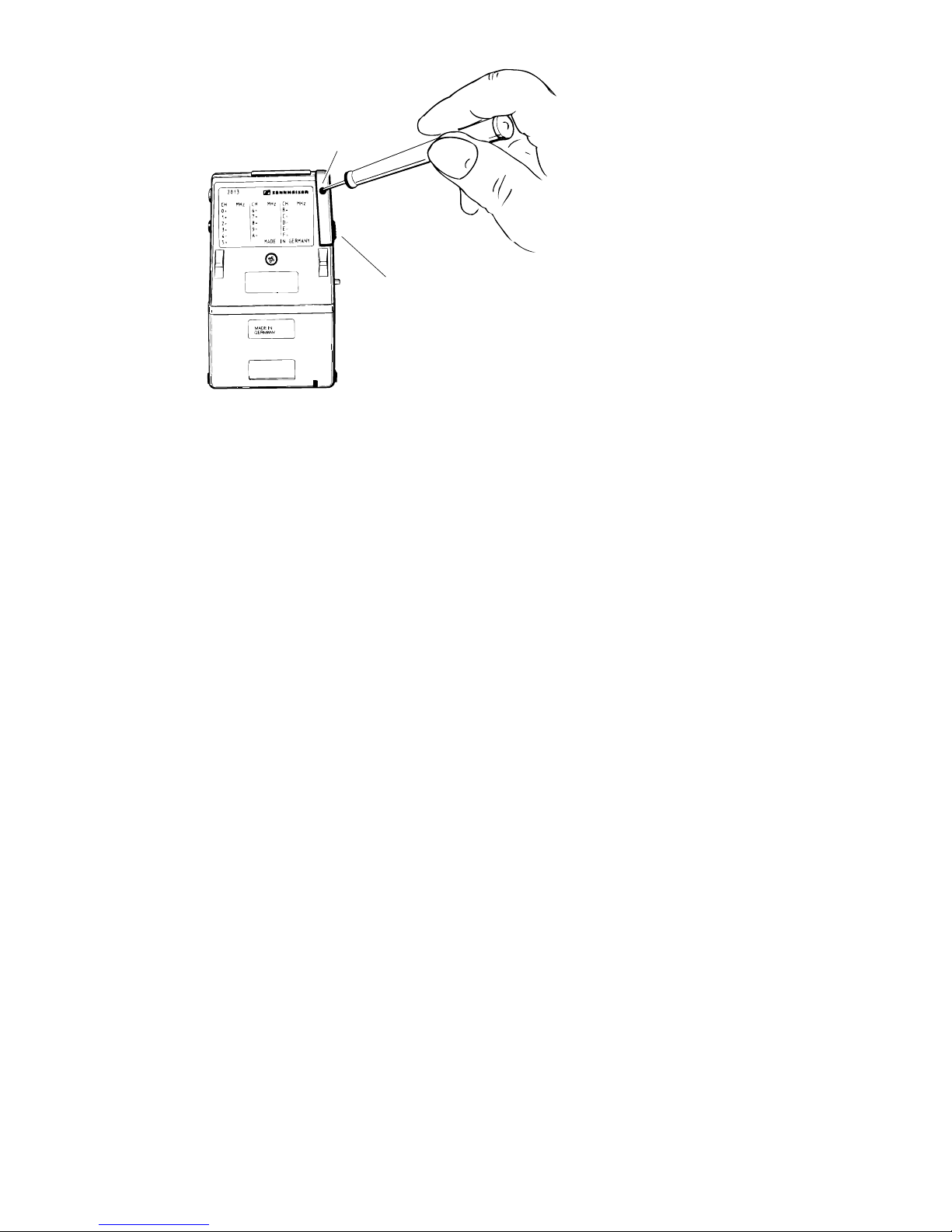

Im abziehbaren Bodenfach (gleich für Sender und Empfänger) werden 2 Batterien (Baugröße
Mignon AA) eingelegt. Die Verriegelung des Batteriefaches (siehe Abbildung) läßt sich mit
einem Schraubenzieher oder einem anderen spitzen Gegenstand leicht aufdrücken.
Akkubetrieb
Für den täglichen Gebrauch wird der Einsatz des Akkupacks BA 2013 empfohlen. Dieser
Akkupack wird wie der Batteriepack an den Boden von Sender oder Empfänger angeschoben.
Die Ladung der Akkus erfolgt im Doppel-Ladegerät L 2013.
Einschalten / Befestigung an der Kleidung
Zur Inbetriebnahme schieben Sie den EIN/AUS-Schalter am Sender oder Empfänger nach
unten.
Befestigen Sie Sender oder Empfänger mit dem Nackenriemen und der Halteplatte am Körper.
Mit dem montierten Ansteckclip läßt sich darüber hinaus der Sender oder Empfänger z.B. am
Hemd oder am Gürtel einhängen.
Übersicht der verfügbaren Sende- / EmpfangsBereiche
EK/SK 2013-6-D 8m-Band 36,64- 37,98 MHz
EK/SK 2013-6-1 8m-Band 30 - 36 MHz
EK/SK 2013-6-2 8m-Band 35 - 40 MHz
EK/SK 2013-6-3 8m-Band 39 - 45 MHz
EK/SK 2013-8 4m-Band 72,025 - 75,975 MHz
EK/SK 2013-9 2m-Band 173,350 -175,02 MHz
OFF
On
1.6
Frequenzauswahl
D
Einstellen der Kanäle am Sender und am Empfänger
Mit dem Drehschalter (D) werden am Sender und Empfänger die Übertragungs-frequenzen
eingestellt. Die Zuordnung von Schalterstellung zu Frequenz steht auf der Geräterückseite auf
dem Typenschild. Zur Verfügung stehen je nach Ausführung bis zu 16 Frequenzen. Dadurch
ist ein Vielkanalbetrieb z.B. in Schulen möglich.
Wichtige Hinweise:
• Sender und Empfänger einer Übertragungseinheit müssen
auf die gleiche Frequenz eingestellt werden!
• Ein Sender kann mit mehreren Empfängern auf der gleichen Frequenz
benutzt werden.
• Ein Empfänger kann nicht mit mehrerern Sendern auf einer Frequenz
benutzt werden! Solche Fehleinstellungen bemerken Sie durch
Prassel- und Zwitschergeräusche am Empfänger.
1.7
Empfänger EK 2013 PLL
3,5 mm ø Stereo-Buchse
Hochpegel-Ausgang (2 x 0,7 V / 32 Ω)
2,5 mm ø Stereo-Buchse (2 x 3 mV / 2 kΩ)
Merkmale
• Bis zu 16 PLL-gesteuerte Frequenzen
• Weit sichtbare Kontroll-Anzeige aller wichtigen Funktionen
• Kindersicherung durch verriegelbare Abdeckung der Einstellelemente
• Integrierte Einblendautomatik
• Eingebautes Mikrofon. Der Empfänger wird bei Bedarf zur Hörhilfe.
- auch ohne weiteres Zubehör -
Anschlußmöglichkeiten am Empfänger EK 2013 PLL
An der linken Geräteseite befinden sich zwei Stereoklinkenbuchsen:
eine große Buchse mit 3,5 mm ø und eine kleine Buchse mit 2,5 mm ø.
In beide Buchsen dürfen nur Stereoklinkenstecker gesteckt werden! Monostecker
führenzuFehlfunktionoderKurzschluß.Mono-HörermüssenmitStereoklinkensteckern
ausgerüstet sein.
Integrierte Antenne
Bei beiden Buchsen wird das eingesteckte Kabel zugleich als Antenne verwendet.
Nur Orginalkabel verwenden!
Betrieb am Hörgerät mit Audio-Eingang
Die kleine Buchse (2,5 mm ø) liefert das Ausgangssignal für ein Hörgerät mit Audio-Eingang.
Ihr Hörgeräteakustiker hält passende Anschlußkabel bereit.
(siehe auch unter "KABEL")
Betrieb am Hörgerät ohne Audio-Eingang
An die große Buchse (3,5 mm ø) wird die Teleschlinge EZT 1011 oder die Induktionsplättchen
EZI 120 für Hörgeräte ohne Audio-Eingang angeschlossen.
Betrieb mit Kopfhörer
An die große Buchse wird ein Stereo-Kopfhörer (Impedanz > 32 Ω) angeschlossen.
1.8
Verriegelbare Abdeckung am Empfänger
Um an die Bedienelemente zu gelangen befindet sich an der rechten Gehäuseseite ein Schieber
(S), der die Bedienelemente gegen unbefugte oder unbeabsichtigte Benutzung schützt. Er ist
miteinerMadenschraube(M)gesichert,diezumÖffnendesSchiebersganzherausgeschraubt
werden muß.
Nach Entfernen des Schiebers werden zwei Potentiometer zugänglich:
• Das untere Potentiometer (P1) dient der Einstellung der Empfängerlautstärke,
bestimmt also die Lautstärke des Signales der Bezugsperson.
• das obere Potentiometer (P2) dient der Einstellung der Grundlautstärke
des eingebauten Mikrofons.
Einblend-Automatik und Mikrofoneinstellung
Der Empfänger besitzt eine Einblend-Automatik. Die angeschlossenen Hörgeräte-mikrofone
oder das im Empfänger eingebaute Mikrofon werden für die Dauer der Sprachübertragung
abgesenkt.Dadurchwirderreicht,daßdasSignal des Sprechenden den Träger desEmpfängers
bevorzugt erreicht.
Außerdem wird die Einblend-Automatik durch einen Sprachfilter ergänzt. Störgeräusche
(Türklappern etc.) lösen so die Einblend-Automatik nicht aus.
Die Einblend-Automatik und die Grundlautstärke des eingeblendeten Mikrofons lassen sich
individuell einstellen.
S
M
1.9
