Sennheiser TS 2012 Manuale utente

Bedienungsanleitung

User' s Guide

6-Kanal Mikroport Sender -Anlage

6-channel Mikroporttransmitter set

15 2012

::(ZJ:: 5 E 1\11\1H EI S ER

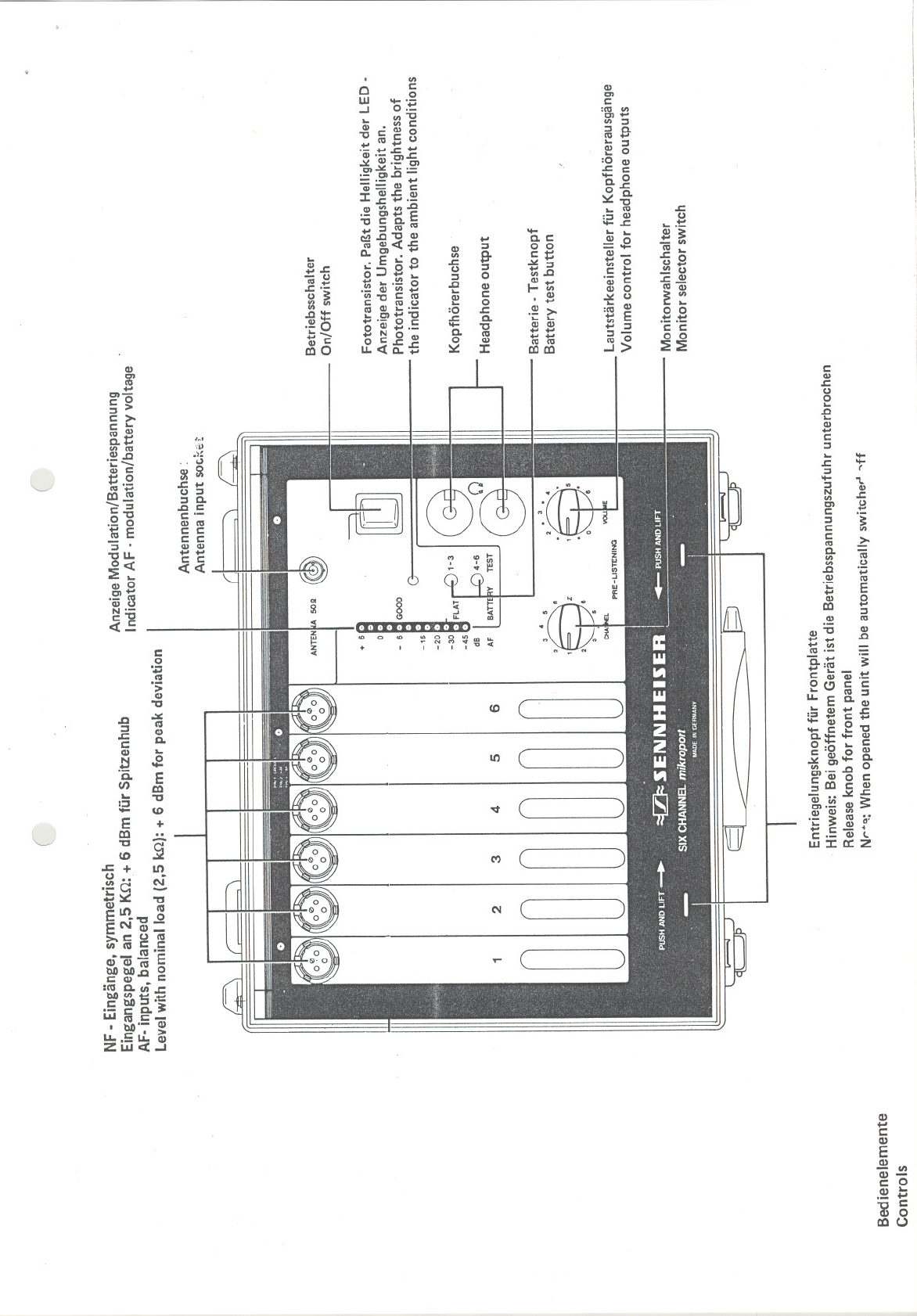

Bedienelemente

Controls

NF-Eingänge, symmetrisch

Eingangspegel an 2,5 K.a:+ 6 dBm für Spitzenhub

AF-inputs, balanced

level with nominal load (2,5 kn): + 6 dBm for peak deviation

Anzeige Modulation/Batteriespannung

Indicator AF .modulation/battery voltage'

Antennenbuchse :

Antenna input soc.ket

Entriegelungsknopf für Frontplatte

Hinweis: Bei geöffnetem Gerät ist die Betriebsspannungszufuhr unterbrochen

Release knob for front panel

N"~~: When opened the unit will be automatically switcher' --ff

-~~l

Betriebsschalter

On/Off switch

Fototransistor. Paßt die Helligkeit der LED .

Anzeige der Umgebungshelligkeit an.

Phototransistor. Adapts the brightness of

the indicator to the ambient light conditions

Kopfhörerbuchse

Headphone output

Batterie. Testknopf

Battery test button

Lautstärkeeinsteller für Kopfhörerausgänge

Volume control for headphone outputs

Monitorwahlschalter

Monitor selector switch

rBedienungshinweise tür die 6-Kanal Mikroport Sender - AnlageTS 2012

Operating instructions tor 6-channel Mikroport transmitter set TS 2012

1. Vor Einschieben der Sender:

1.1 Batterien aus dem Sender entfernen!

1.2 MitHilfe von Klebeband Sender so markieren, daß die

Sendefrequenzen durch die Fenster der Frontplatte sichtbar

sind.

1.3 DenEmpfindlichkeitseinstelier auf '1', den Begrenzerschalter

auf '0' einstellen (siehe auch Bedienungsanleitung SK2012)

1.4 Sender einschalten.

2. Sender einschieben und Kabel anschließen.

Bleibt ein Einschubplatz unbenutzt, beide Kabelanschlüsse

mit den. Buchsen verbinden.

1. Before inserting the transmitters:

1.1 Make sure that are no batteries in transmitter's battery

compartment.

1.2 Mark frequency on an adhesive type and stick it to the

transmitter housing so that it can be seen through the window

at the front panel of the TS 2012.

1.3 Adjust input sensitivity at SK 2012 to position '1' and set

limitting amplifier at position '0'. See also User's Guide SK

2012.

1.4 Switch on transmitter

2. Insert transmitter and connect cables.

Please note: If compartment is unoccupied connect

cables to .sockets. This is to avoid short circuit of

battery supply voltage.

Batterienentsprechend der Markierung anden Batteriefächern einset-

zen. Verwenden Sie Batterien vom Typ LR 20. Hinweis: Die

Spannungsversorgung der SK 2012 erfolgt aus zwei voneinander

unabhängigen Spannungsquellen. Die erste speist die Sender 1 bis 3,

die zweite die Sender 4 bis 6. Um zu gewährleisten, daß beide

Spannungsquellen gleichmäßig belastet werden, ist bei Verwendung

von weniger als 6 Sendern darauf zu achten, daß diese möglichst

gleichmäßig auf die Einschubplätze verteilt werden.

Insert batteries type LR 20 according to marking on battery

compartments.Note: TheTS 2012incorporatestwoindependent

powersupplies:Onefor transmitter1 to 3 anda secondfor

transmitter 4 to 6. T0 ensure anequal discharge of both power supply

sections when e.g. only four transmitters are being used distribute so

that two transmitters are powered by section one and the others by

section two.

Antenne anschließen

Connect antenna

Eingänge/lnput

TechnischeDaten

Gewichtmit6 SendernundBatterien

Abmessungeninmm(BxTx H)

Änderungen,vorallemzumtechnischenFortschritt,vorbehalten.

WeitereDatensiehebeiliegendeBedienungsanleitungSK2012

Geräteinschalten

Batterietestdurchführen(sieheAbbildung).

SindneueBatterieneingesetzt,leuchtetdie rote LED.

DieBetriebszeitbeträgt dannca. 15 Stunden.

Anzeige.Good": Batteriespannungausreichend

Anzeige.Flat": Batterienwechseln

Switchon unit

Carryout battery test (seefigure).

Withnewbatteriesred LEDwill lightup.

Operatingtime approx.15 hours.

Indication.Good":batteryvoltagesufficient

Indication . Flat";batteriesexhausted

NF-AnschlußkabelmitNF-Eingangsbuchsen

verbinden.Nennimpedanz2,5kil. Mitdem

MonitorwahlschalterkannjederSendereinzelnoder

dieSummeaufdieModulationsanzeigeunddie

Kopfhörerausgängegeschaltetwerden.

0ConnectAF-connectingcablesto AF- sockets.

Nominalload2.5 kil. Theoutputlevelof each

transmitteror the summaybe monitoredvisuallyby

the LED-indicatoror by listeningto it with a

headphone.Thechannelto be monitoredmaybe

seleded with the channelselector switch.

6 x XLR-Buchse,3-polig,symmetrisch,2,5 kil

+ 6 dBmfür Spitzenhub

6,3 mmKlinke

TNC,mitAdapterTNC-BNC

ca.2mWan50il

1./2-Dipol,vertika~pol,oderabgesetzteAntenne,z.B.GroundPlane

ca.8MHz,begrenztdurchAntennenfilter

2x3Alkalimangan-Batterien1,5VTypLR20

ca.15Std.

4,5-6,0V/1,5 A

LEMO-Buchse,Gr.0,Triax

OC:4,5-6,OV

ca.8,9kg

280x213x178

1. NF-Eingang

Empfindlichkeit

Kopfhöreranschluß

V2. HF-Ausgang

HF-Ausgangsleistung

Antenne

Bandbreite

3. Sonstiges

Batteriespeisung

Betriebszeitmit6 SK2012

Fremdspeisung
