Sennheiser SK 1063-U Manuale utente
SK 1063-U
GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
NOTICE D‘EMPLOI
ISTRUZIONI PER L‘USO
INSTRUCCIONES PARA EL USO
GEBRUIKSAANWIJZING
Unbenannt-1 1 21.06.2007 14:53:13
2
Gebrauchsanleitung..................................................................................................3
Instructions for use.................................................................................................11
Notice d‘emploi ......................................................................................................19
Istruzioni per l‘uso..................................................................................................27
Instrucciones para el uso........................................................................................35
Gebruiksaanwijzing................................................................................................43
Unbenannt-1 2 21.06.2007 14:53:13
3

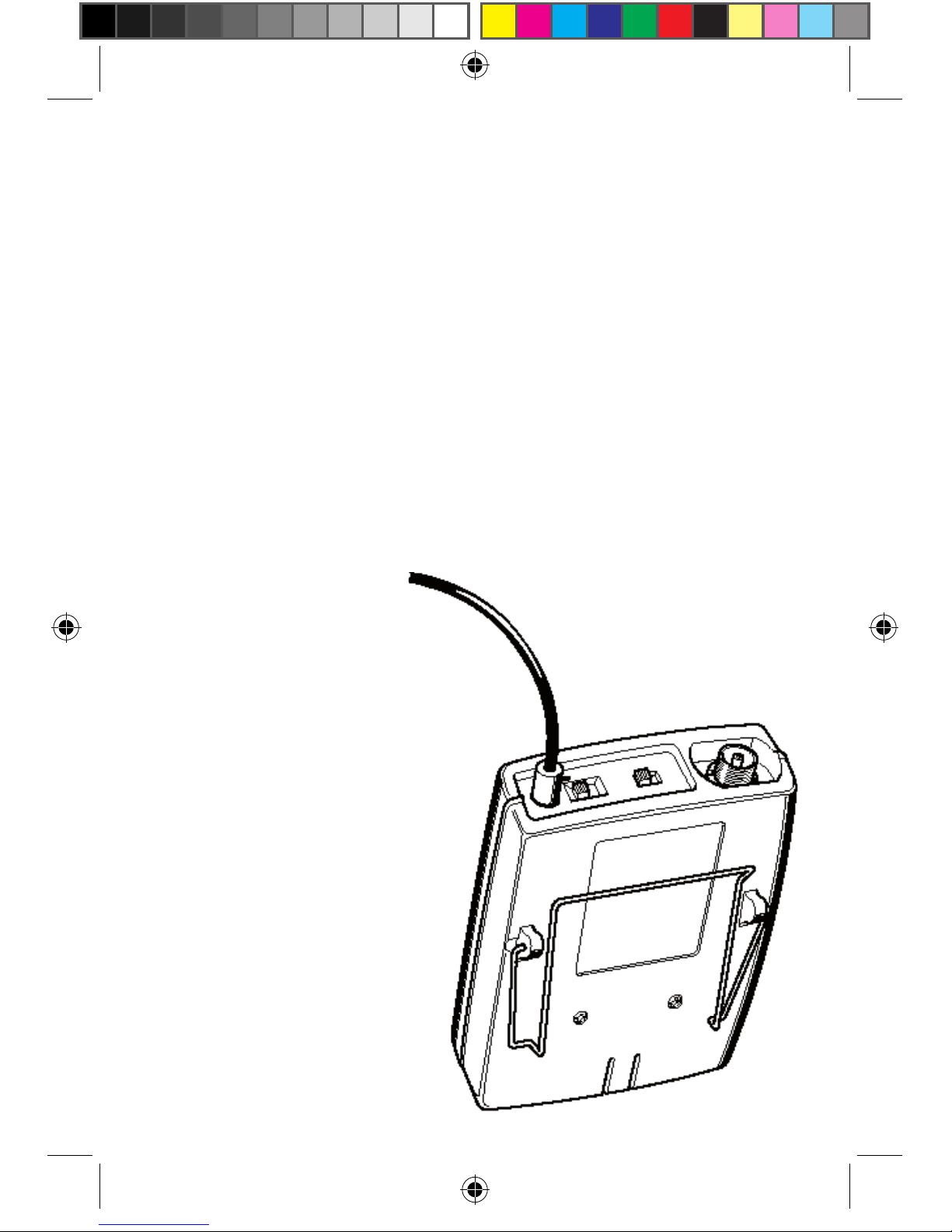

SK 1063U
Sie haben eine gute Wahl getroffen.
Dieses Sennheiser-Produkt wird Sie lange Jahre durch Zuverlässigkeit, Wirtschaft-
lichkeitund einfacheBedienung überzeugen. DafürgarantiertSennheiser mitseinem
guten Namen und seiner in mehr als 50 Jahren erworbenen Kompetenz als Hersteller
hochwertiger elektroakustischer Produkte "Made in Germany".
Mit dem Taschensender SK 1063-U bewegen Sie sich ungebunden und frei auf der
Bühne. Der Taschensender SK 1063-U ist speziell für drahtlose Mikrofon- oder
Gitarrenübertragung ausgelegt. Ein Ansteck-Mikrofon MKE 2-1053 wird dabei aus
dem Sender mit Strom versorgt. Die Mikrofonempfindlichkeit läßt sich am Sender
umschalten, um verzerrungs- und rauschfrei zu übertragen.
BESONDERE MERKMALE
• kompakt und bedienfreundlich
• 16 Kanäle umschaltbar
• Lizenzierung für alle wesentlichen Märkte
• Empfindlichkeitsschalter für den Mikrofoneingang
• einfacher Betrieb mit 9-Volt-Block
• 8 Stunden Betriebszeit mit Alkali-Mangan-Batterie
• 116 dB Geräuschspannungsabstand
Unbenannt-1 3 21.06.2007 14:53:13
4

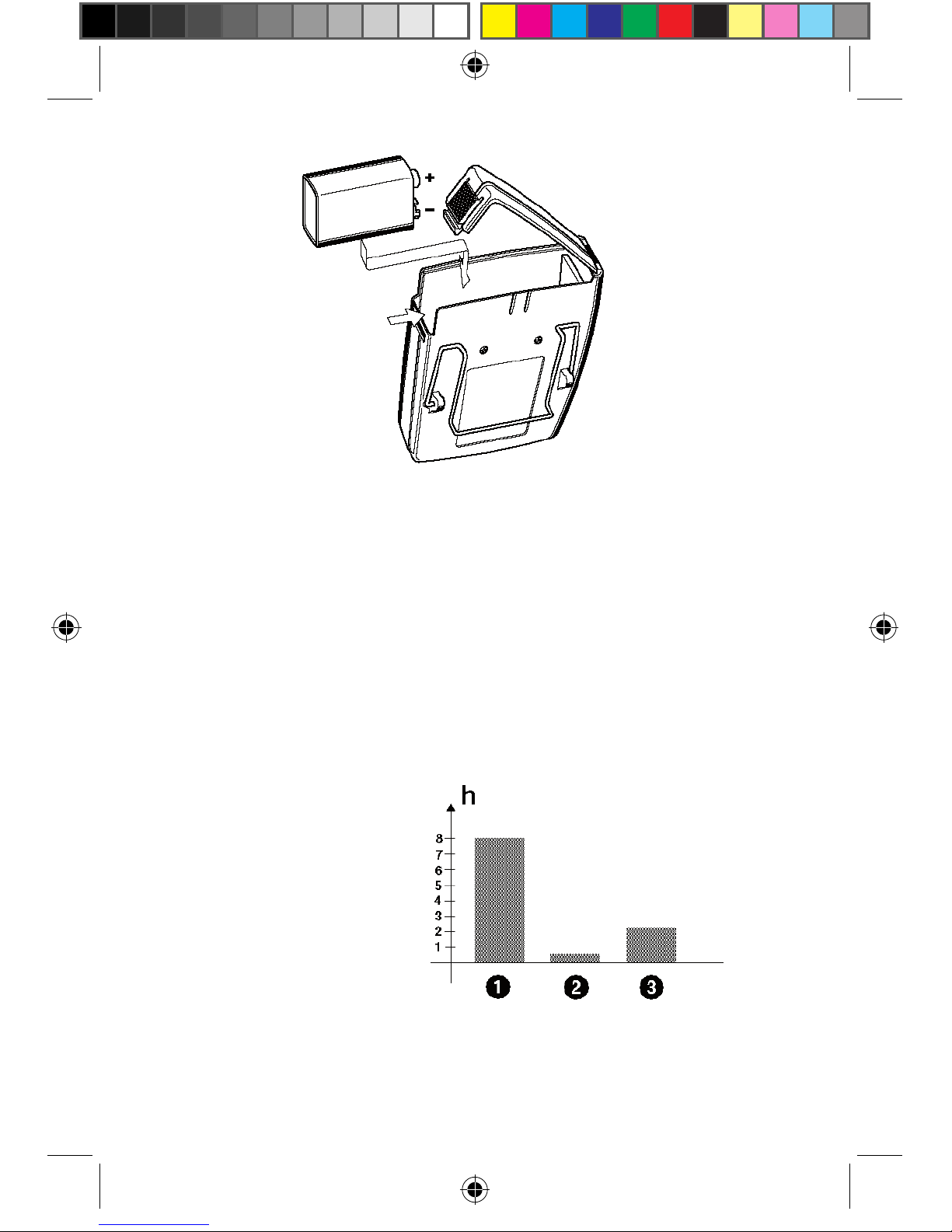

EINSETZEN DER BATTERIE
PolungderBatterie beachten!VerpolungsschutzimBatteriefachverhindertSchäden
am Gerät bei falsch eingelegter Batterie.
Im Sender SK 1063-U können verwendet werden:
19 -Volt-Blockbatterien Typ IEC 6 LR 61
29-Volt-Akkublocks
39-Volt-Spezialakku Sennheiser BA 1032 (schnelladefähig)
Die Betriebszeiten
sind je nach
Batterie-/Akku-Einsatz
unterschiedlich:
Bei Akku-Betrieb wird die Anschaffung der Ladestation L 2032 empfohlen, die den
kompletten Sender SK 1063-U mit eingelegtem Akku BA 1032 und zusätzlich einen
einzelnen Akku BA 1032 schnell und schonend laden kann.
Unbenannt-1 4 21.06.2007 14:53:13
5
SENDEFREQUENZEN
a

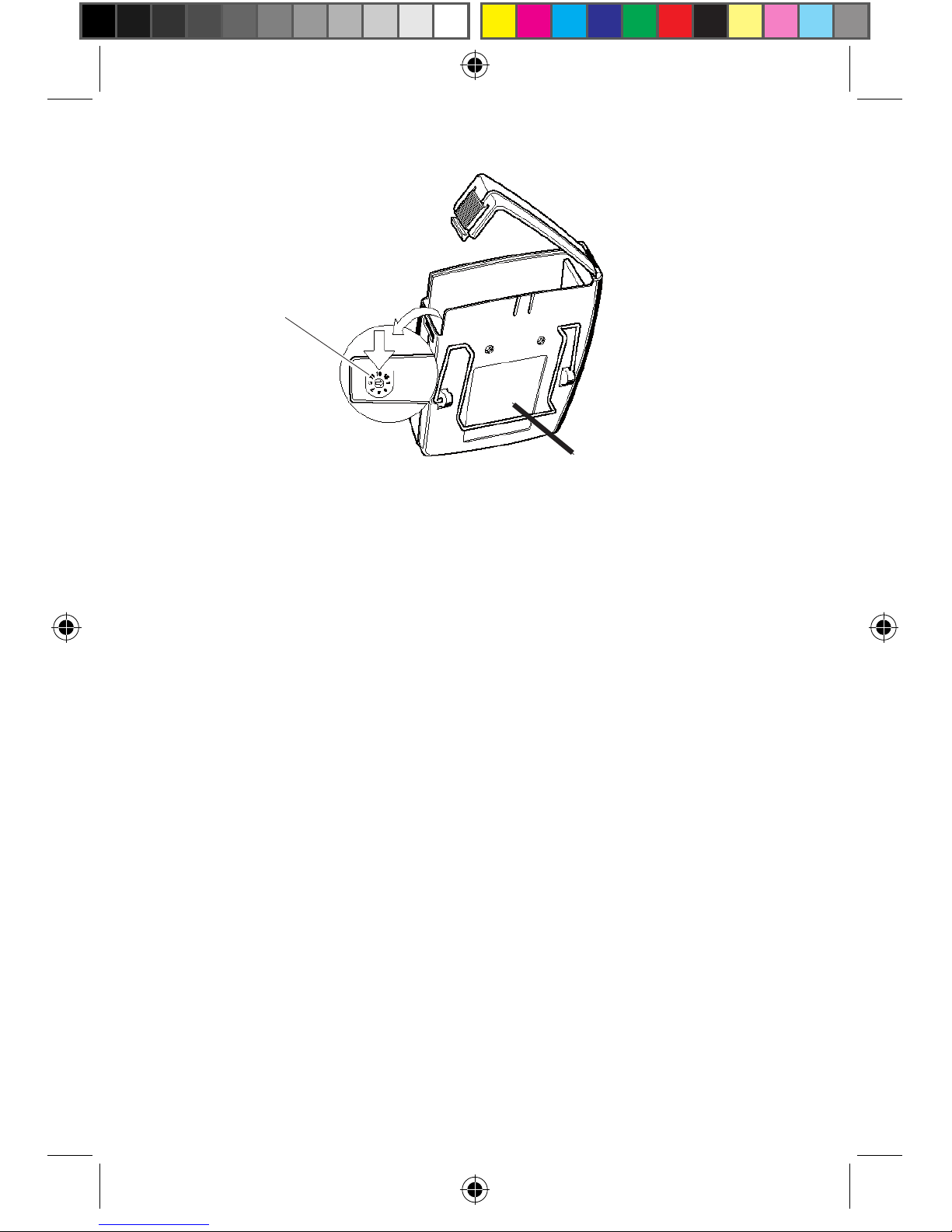

EINSTELLUNG DES SENDEKANALS
Mit dem Kanalschalter aim Batteriefach wird der Sender auf einen der 16 mögli-
chen Sendekanäle eingestellt. Die zugeordneten Sendefrequenzen sind auf einem
Klebeschild vermerkt.
Sender und Empfänger müssen auf der gleichen Frequenz arbeiten!
Bevor Sie sich für einen Sendekanal entscheiden, prüfen Sie bitte nur mit dem
Empfänger, ob der ausgewählte Kanal frei ist:
Schalten Sie den Empfänger ein, hören Sie ihn ab. Erst, wenn Sie sicher sind, daß
kein anderer Sender diese Frequenz belegt hat, schalten Sie den Taschensender auf
gleicher Frequenz ein.
FORTSCHRITT, DEN SIE HÖREN KÖNNEN
Dieses Gerät ist mit HiDyn plus®ausgerüstet, dem Sennheiser-Rauschunter-drük-
kungssystem mit dem Dynamikumfang einer CD!
HiDynplus®reduziertlästige Störungen underhöht den Rauschspannungsabstand bei
der drahtlosen Tonübertragung auf bis zu 110 dB. Der Dynamikumfang einer CD
beträgt max. 96 dB (16-Bit-Wandler) und wird damit noch übertroffen.
HiDyn plus®wurde für den Einsatz in der hochwertigen drahtlosen Bühnen- und
Studiotechnik entwickelt und für Sennheiser patentiert.
Unbenannt-1 5 21.06.2007 14:53:13
6

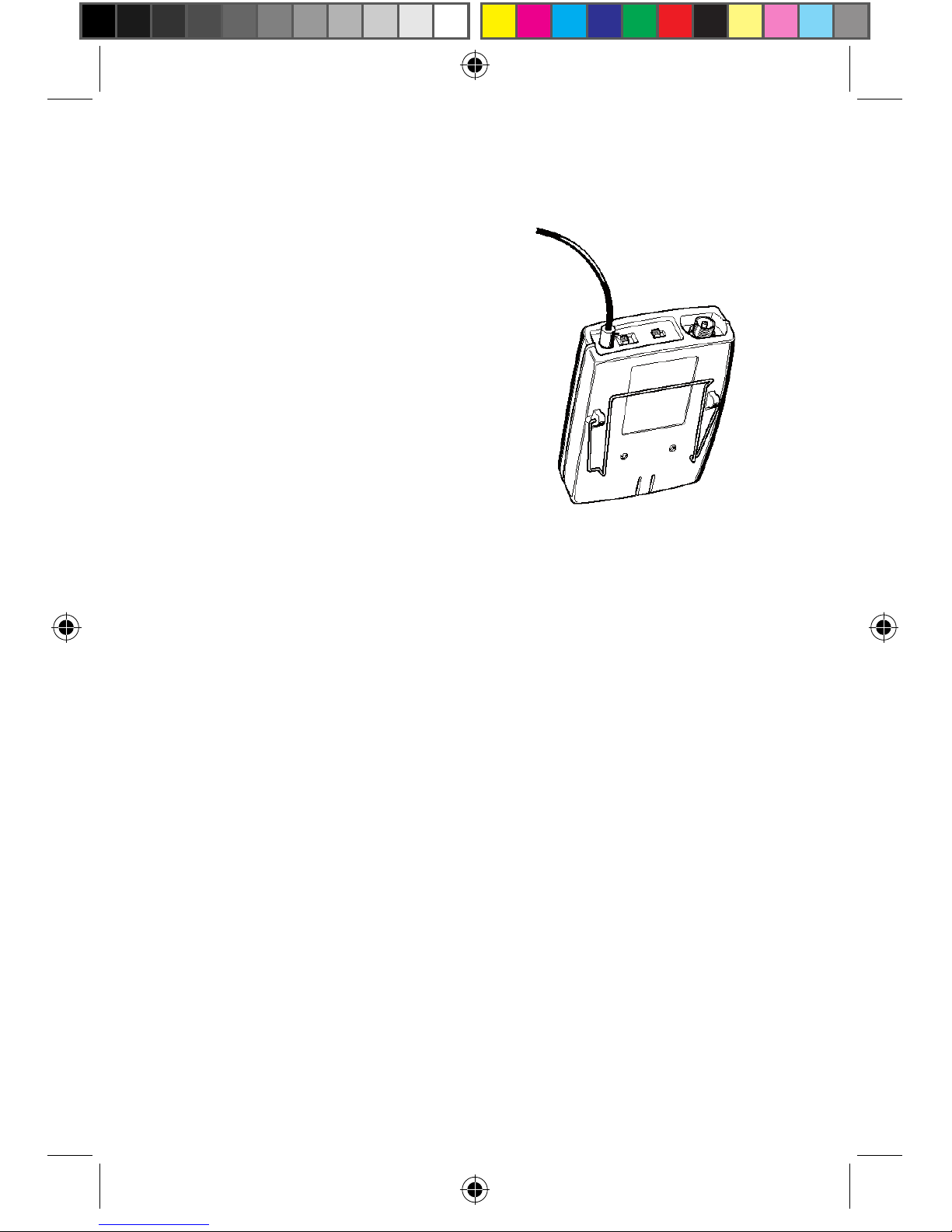

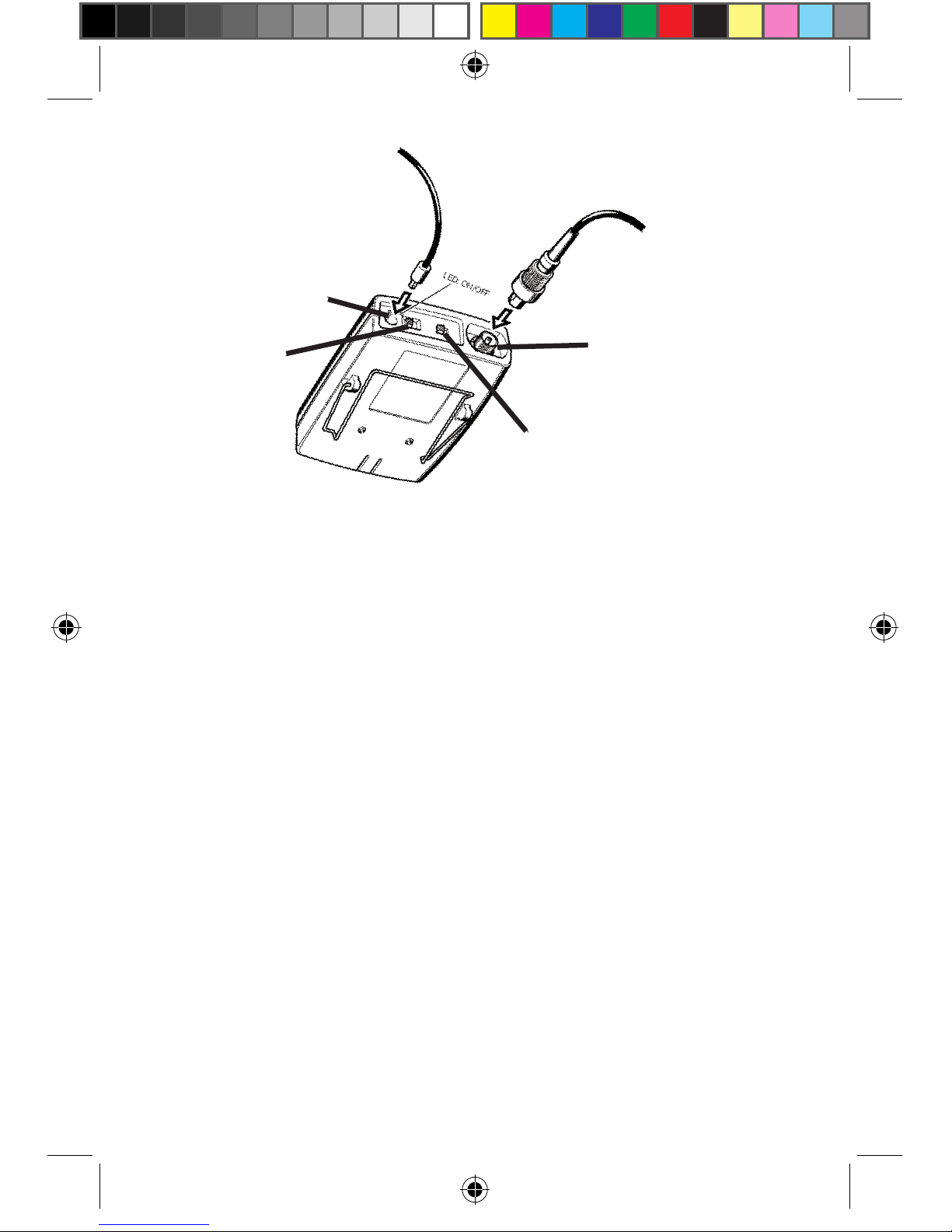

ANTENNENANSCHLUSS
Die beigefügte Antenne wird in der Buchse bverschraubt.
SENDER EINSCHALTEN
Mit dem Schiebeschalter cwird der Sender SK 1063-U ein- bzw. ausgeschaltet.
Nach dem Einschalten vergehen ca. 2 Sekunden. Der Sender benötigt diese Zeit,
um sich auf die gewählte Frequenz einzustellen (PLL-Rastung). Nach kurzer Zeit
leuchtet die rote LED am Schalter zur Kontrolle auf.
MIKROFON ANSCHLIESSEN
An der Buchse dwird das Mikrofon MKE 2-1053 (nicht im Lieferumfang) ange-
schlossen. Sollen andere Mikrofone verwendet werden, hält der Fachhandel hierzu
passende Sennheiser-Anschlußleitungen bereit.
b
d
e
c
Unbenannt-1 6 21.06.2007 14:53:14
7
UMSCHALTUNG DER MIKROFONEMPFINDLICHKEIT
Mit dem Schalter ewird die Empfindlichkeit des Mikrofoneinganges am Taschen-
sender SK 1063-U umgeschaltet:
Stellung 0: normale bis laute Stimme
Stellung 20 dB: laute bis sehr laute Stimme
GITARRE ANSCHLIESSEN
Mit dem Kabel DA 1083-K (nicht im Lieferumfang) kann an der Mikrofonbuchse
d auch eine Gitarre angeschlossen werden. Der Schalter efür die Empfindlichkeit
muß in Stellung "0" stehen.

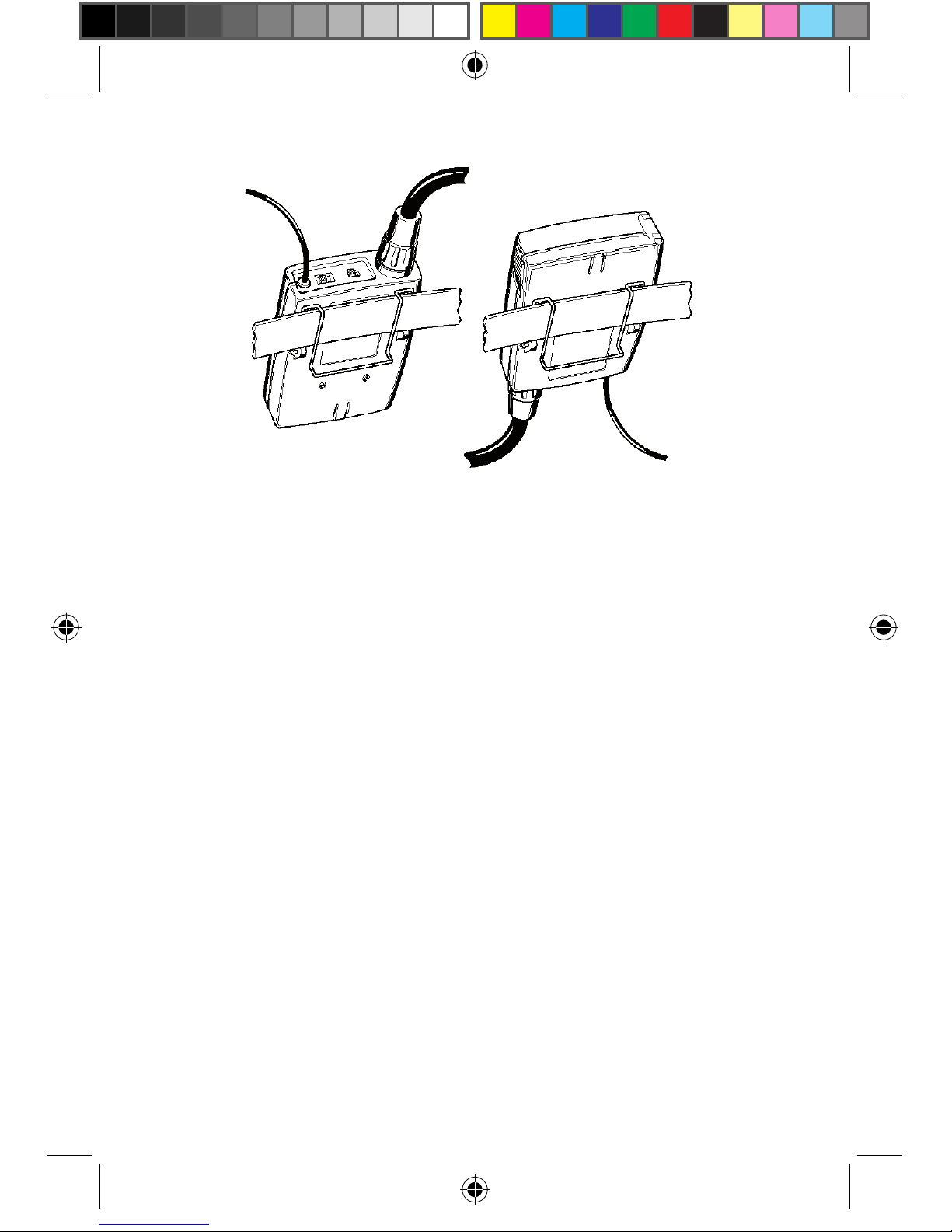

TRAGEWEISE / SENDER AM GÜRTEL BEFESTIGEN
Wenn der Sender nicht in der Kleidung getragen wird (z.B. in der Jacken- oder
Gesäßtasche), kann er mit dem mitgelieferten Clip am Gürtel befestigt werden.
Der Clip kann so befestigt werden, daß die Kabelabgänge nach oben oder unten
zeigen (siehe Abbildung). So ist es möglich, Anschlußkabel und Antenne - wenn es
gewünscht wird - unsichtbar in der Kleidung zu verlegen.
HINWEIS ZU GESUNDHEITLICHEN RISIKEN :
Der Sender SK 1063-U arbeitet mit kleiner Leistung im UHF-Frequenzbereich.
SendeleistungundFrequenzbereichsindsogewählt,daßnachdemheutigenStandder
Forschung ("Elektrosmog") eine Gefährdung des Benutzers auszuschließen ist.
Unbenannt-1 7 21.06.2007 14:53:14
8
TIPS UND PFLEGEHINWEISE
ESender SK 1063-U möglichst nicht direkt auf der Haut tragen! Körperschweiß
kann in die Elektronik eindringen und den Sender beschädigen.
ESenderSK1063-UniemiteingelegtenBatterienlagern.Auchmoderne,mehrfach
gekapselte Batterien können auslaufen und den Sender beschädigen.
ESind mehrere drahtlose Anlagen im Einsatz, sollten die Sender/Empfänger
entsprechend der Frequenzkombination immer paarweise aufbewahrt werden.
Tip: Farbmarkierungen an den Geräten (kurzefarbige Klebebänder) helfenbeim
Sortieren!
FEHLERCHECKLISTE
Fehler mögliche Ursache
Keine Funktion: Batterie leer (umgehend wechseln!)
oder falsch herum eingelegt.
Keine Übertragung: Empfänger oder Sender nicht eingeschaltet
oder auf anderem Kanal, Empfangsanten-
nen
nicht eingesteckt, Verbindung bei abge-
setzten Antennen unterbrochen.
Ton verzerrt: Eingangsverstärker des nachgeschalteten
Mixers übersteuert, mit Pegelregler am
Empfänger EM 1031-U nachstellen.
Ton verzerrt, am Empfänger Sender übersteuert,
leuchtet die rote AF-Anzeige-LED: Mikrofonempfindlichkeit absenken!
Kurzes Anrauschen Die Entfernung zwischen Sender und der
Anlage oder kurze Empfänger ist zu groß, die Rauschsperre
im
Unterbrechungen: Empfänger spricht an.
Faustregel: Haben Sie noch Sichtkontakt
zwischen Sender und Empfänger?
Unbenannt-1 8 21.06.2007 14:53:14
9
TECHNISCHE DATEN TASCHENSENDER SK 1063U
NF-Übertragungsbereich 80 - 20000 Hz (+1/-3 dB)
Geräuschspannungsabstand 116 dB(A) nach DIN 45412
Maximale Eingangsspannung 1,8 V
Klirrfaktor bei 1 kHz < 0,3 % bei max. Eingangsspannung
Rausch- und
Störunterdrückungssystem Sennheiser HiDyn plus®
Trägerfrequenz 16 Kanäle umschaltbar im UHF-Bereich
Modulationsart / Preemphasis FM Breitband / 50 µs
Nennhub / Spitzenhub ± 40 kHz / ± 56 kHz
Sendeleistung 30 mW
Batterie IEC 6 LR 61 9 V, Alkaline
Betriebszeit bis zu 8 Stunden Dauerbetrieb möglich,
siehe dazu Abbildung auf Seite 4
Abmessungen 105 x 63 x 26 mm
Gewicht ca. 155 g inkl. Batterie
Lieferumfang 1 Taschensender SK 1063-U
ZUBEHÖR NICHT IM LIEFERUMFANG MIKROFON MKE 21053
Richtcharakteristik Kugel
Grenzschalldruckpegel 130 dB bei 1 kHz (K = 1%)
Kabellänge 1,5 m
Abmessungen ø 4 mm
Steckverbinder LEMO koaxial, Spezialstecker für den
Taschensender SK 1063-U
SYSTEM
Der Sender SK 1063-U ist Teil eines drahtlosen Übertragungssystems. Auf der
nachfolgenden Seite wird das gesamte System in einer Übersicht dargestellt.
Unbenannt-1 9 21.06.2007 14:53:14
10
SYSTEMKOMPONENTEN
Unbenannt-1 10 21.06.2007 14:53:14
