Sennheiser SKM 1032 Manuale utente

GEBRAUCHSANLEITUNG

INSTRUCTIONS FOR USE

NOTICE D‘EMPLOI

ISTRUZIONI PER L‘USO

INSTRUCCIONES PARA EL USO

GEBRUIKSAANWIJZING

SKM 1030

SKM 1032

Gebrauchsanleitung ........................ 4

Instructions for use ....................... 12

Notice d‘emploi ............................. 20

Istruzioni per l‘uso ........................ 28

Modo de empleo ........................... 36

Gebruiksaanwijzing ....................... 44

SKM 1030

SKM 1032

SKM 1030

SKM 1032

Sie haben die richtige Wahl getroffen!

Dieses Sennheiser-Produkt wird Sie lange Jahre durch Zuverlässigkeit,

Wirtschaftlichkeitund einfacheBedienungüberzeugen.DafürgarantiertSennheiser

mit seinem guten Namen und seiner in mehr als 50 Jahren erworbenen Kompetenz

als Hersteller hochwertiger elektroakustischer Produkte „Made in Germany“.

Nehmen Sie sich nun ein paar Minuten Zeit, um diese Anleitung zu lesen. Wir

möchten, daßSie einfach und schnell in den Genußdieser Technik kommen.

Kurzbeschreibung

SKM 1030 und SKM 1032 sind Handsender mit integriertem Mikrofon für

drahtlose Mikrofonübertragungsanlagen.

Der Einsatz ist vielfältig. Der Handsender SKM 1030 wird vorwiegend in

Personenführungsanlagen verwendet. Der SKM 1032 ist häufig im Theater oder

als Vokalmikrofon im Einsatz. Die Sender können in der Hand gehalten oder mit

der Umhängevorrichtung SZU 1032 (Zubehör) vor der Brust getragen werden.

Akku BA 1032 und Ladegerät L 1032 vervollständigen die Sender zum System.

Besondere Merkmale

쐌Hohe Betriebssicherheit und lange Betriebszeiten auch im Akkubetrieb

쐌Einfache Handhabung und Bedienung

쐌Kanalwahl

쐌Einsatzmöglichkeit des schnelladefähigen Hochleistungsakku BA 1032

쐌Knackfreier EIN/AUS-Schalter für das Mikrofonsignal.

Ausführungen

SKM 1032-0 Drahtloses Mikrofon. FM-Breitband, 8m-Band.

Maximale Strahlungsleistung 5 mW.

Umschaltbar auf 3 Frequenzen: 36,7 MHz, 37,1 MHz, 37,9 MHz.

Sennheiser Rauschunterdrückungssystem HiDyn

plus

™

In Deutschland für allgemeine Anwendungen zugelassen.

SKM 1032 VHF Drahtloses Mikrofon. FM-Breitband, VHF-Bereich.

Frequenzbereich: 138-145 MHz oder 170-260 MHz.

Umschaltbar auf 6 Frequenzen.

Sennheiser Rauschunterdrückungssystem HiDyn

plus

™

Vorbehalten für den professionellen Einsatz in

Rundfunkanstalten oder Theatern.

SKM 1030-6 Drahtloses Mikrofon. FM-Schmalband, 8m-Band.

Maximale Strahlungsleistung 5 mW.

Umschaltbar auf 6 Frequenzen, Vorzugsfreqenzen

zwischen 36,64 MHz und 37,98 MHZ.

Knackfreier EIN/AUS-Schalter für das Mikrofonsignal.

In Deutschland für allgemeine Anwendung zugelassen.

SKM 1030-7 Drahtloses Mikrofon, wie SKM 1030-6.

Höherer Strahlungsleistung 10 mW.

In Deutschland nur für Sonderanwendungen zugelassen.

SKM 1030-7 BU Drahtloses Mikrofon, wie SKM 1030-7.

Zusätzlich: eingebaute TB-Buchse 2,5 mm øzum

Einspielen von Musik- / Sprachinformationen vom Band.

HINWEISE 왘Neben diesen Standartausführungen sind drahtlose

Mikrofone der Typenreihen SKM 1030 und SKM 1032

auch für den Betrieb auf Sonderfrquenzen lieferbar.

Diese Sender tragen den Zusatz ... SF.

왘Über die Erlaubnis zum Betrieb drahtloser Tonübertra-

gungsanlagen erteilt in Deutschland die jeweilige lokale

Dienststelle des BAPT (Bundesamt für Post- und Tele-

kommunikation) Auskunkt. Betreiber in Österreich oder

in der Schweiz wenden sich an die entsprechenden

Postdienststellen ihres Wohnortes.

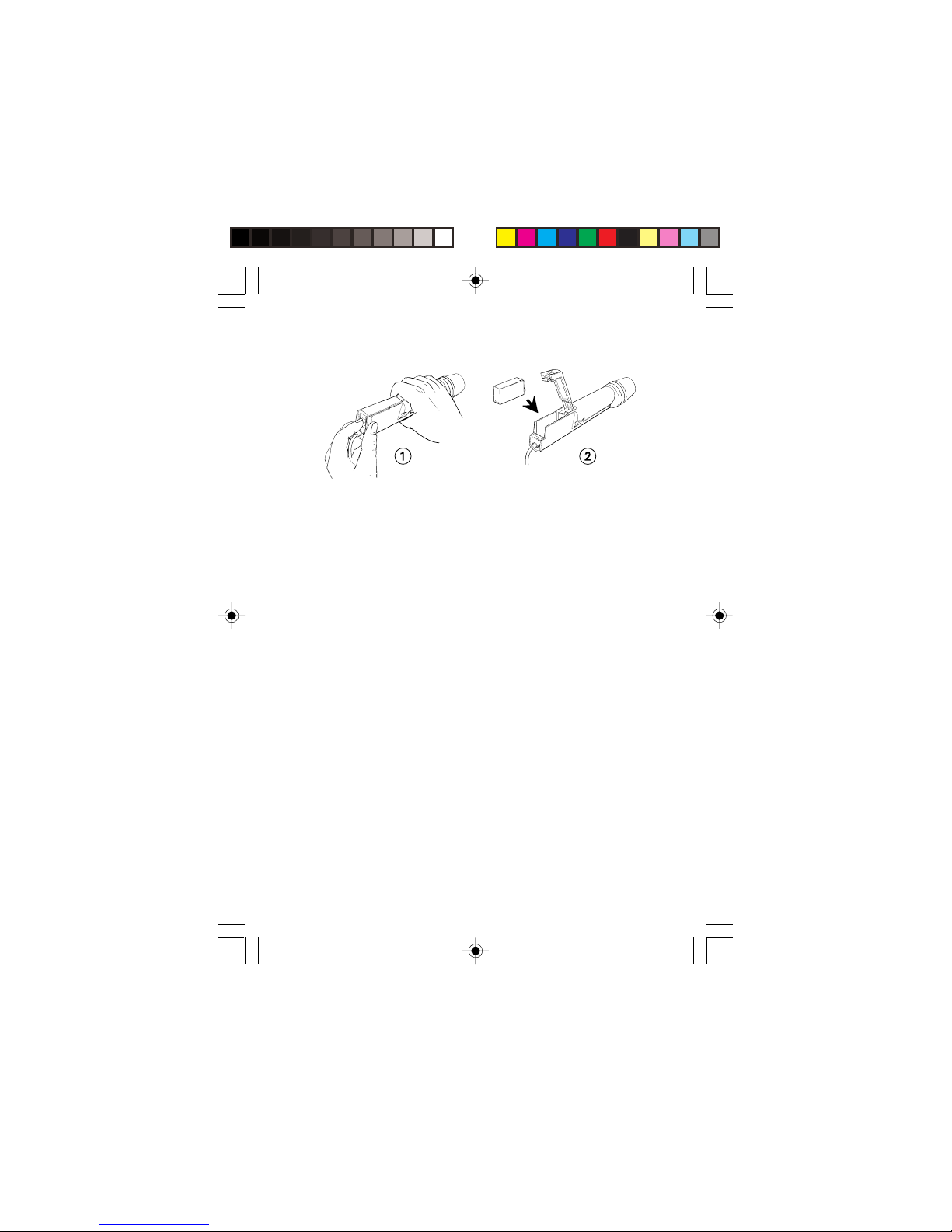

Batterie einsetzen

Setzen Sie die Batterie entsprechend der Zeichnung ein.

왘Polung beachten!

왘Nur Alkali-Mangan-Batterien verwenden!

Die angegebene Betriebszeit (Siehe technische Daten)

verringert sich sonst deutlich.

Bei regelmäßigem Gebrauch ist es vorteilhaft, statt Batterien wiederaufladbare

Akkus BA 1032 zu verwenden. Diese Akkus sind schnelladefähig.

Akkus BA 1032, Laden im Ladegerät L 1032

AkkusBA 1032 werden mit dem LadegerätL 1032 und dem passenden Steckertrafo

NT 1032 wieder geladen. Ein Akku kann während der Ladung im Mikrofon

bleiben, ein zweiter kann im passenden Ladeschacht des Ladegerätes geladen

werden. L 1032 und NT 1032 sind als Zubehör lieferbar.

Die Verbindung zwischen Ladegerät L 1032 und SKM 1030 / SKM 1032 wird über

die Ladekontakte hergestellt (Abbildung nächste Seite).

왘Achten Sie bitte immer darauf, daß die Ladekontakte sauber,

also metallisch blank sind.

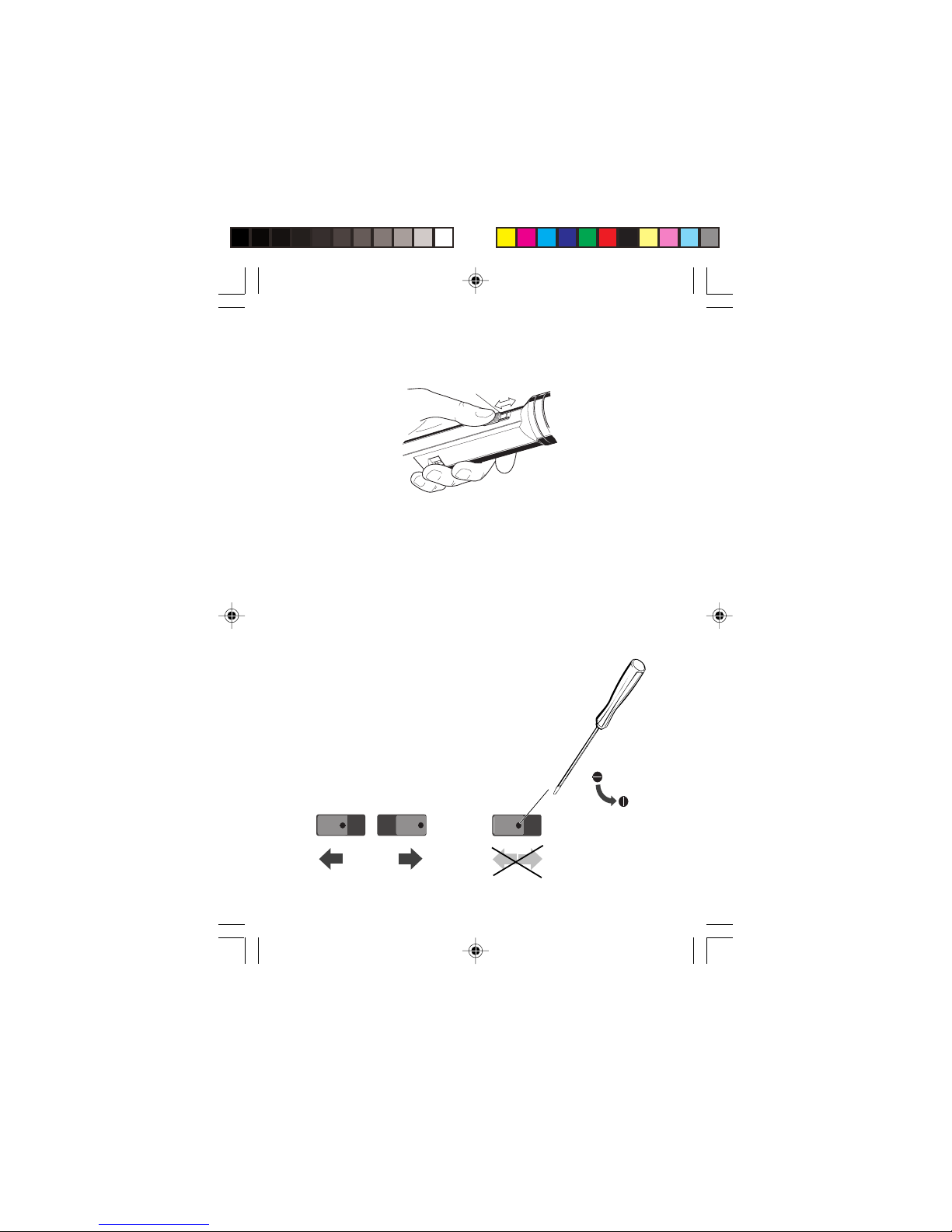

Einstellen der Sendefrequenz

Stellen Sie mit dem Schalter die gewünschte Sendefrequenz ein. Jeder Zahl auf

dem Schalter ist eine Sendefrequenz zugeordnet. Die genaue Frequenzangabe

finden Sie auf dem Typenschild im Batteriefach.

왘Achten Sie darauf, daßSendefrequenz und die am Empfänger

eingestellte Empfangsfrequenz übereinstimmen.

왘Als Umschaltwerkzeug eignet sich entweder ein kleiner Schrauben-

dreher (Klingenbreite ca. 2 mm) oder das Ende der Drahtantenne,

das auch als kleine Klinge ausgebildet ist. (Bei Varianten -0, -7,-6)

Einschalten / Empfindlichkeit auswählen

Ein/Aus-Schalter und Wahlschalter  für die Empfindlichkeit befinden sich in

einer Mulde im unteren Teil des Gehäuses.

왘Der häufiger genutzte Ein-Aus-Schalter liegt etwas erhöht.

Nach dem Einschalten vergehen ca. 2 Sekunden. Der Sender benötigt diese Zeit,

um sich auf die gewählte Frequenz einzustellen. (PLL-Rastung).

Mit dem Wahlschalter  für die Empfindlichkeit wird in Stellung "LOW" das NF-

Signalabgesenkt.IndieserEinstellungwirdeineÜbersteuerungbeiNahbesprechung

vermieden.

왘Absenkung für SKM 1030: ca. 14 dB

왘Absenkung für SKM 1032: ca. 20 dB









Handsender stumm schalten

Mit dem Schalter haben Sie die Möglichkeit, das Mikrofon dieses Handsenders

abzuschalten ("stumm schalten"), ohne dabei die Funk-Übertragung zu

unterbrechen.Dadurchwirdein Aufrauschen des Empfängers beim Stummschalten

des Senders verhindert. Die Schalterstellungen "ON" und "OFF" sind im Schalter

gekennzeichnet.

Der Schalter  läßt sich verriegeln, damit ein unbeabsichtigtes Schalten

auszuschließen ist:

OFF

ON ON



Antenne auswechseln

Für das SKM 1030 / SKM 1032 stehen unterschiedliche Antennen zur Verfügung.

Neben der Drahtantenne (8-m-Band) kann auch eine kurze Wendelantenne (in

Vorbereitung) benutzt werden. Der Austausch ist einfach, die Antenne ist an der

Buchse verschraubt.

왘In Ausnahmefällen ist der Betrieb auch ohne Antenne möglich. Hierbei

wirken Teile der Elektronik und die Batterie als Ersatzantenne. Die

Reichweite ist jedoch vermindert.

왘Das SKM 1032 VHF arbeitet mit einer integrierten Antenne - es hat

keine Anschlußbuchse für eine externe Antenne.

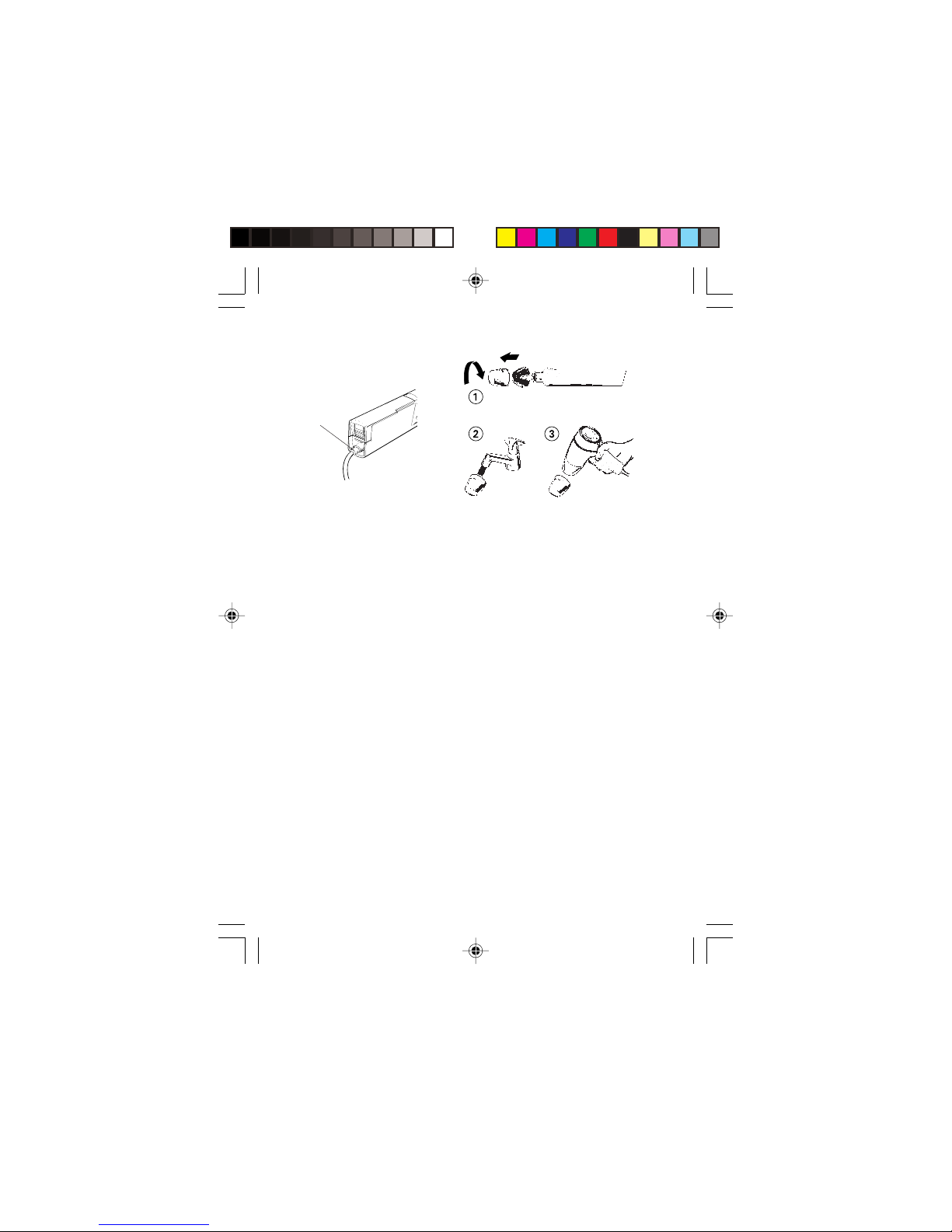

Reinigung des Einsprachekorbes

Der Einsprachekorb kann zur Reinigung abgeschraubt werden. Die Reinigung

von Korb und Schaumstoffeinlage erfolgt unter klarem Wasser, sie werden am

besten mit einem Föhn wieder getrocknet.

왘Korb und Schaumeinlage erst wieder aufsetzen,

wenn sie vollständig getrocknet sind!

Rauschunterdrückungssystem HiDyn

plus

(Nur SKM 1032)

Das SKM 1032 ist mit dem Sennheiser-Rauschunterdrückungssystem HiDyn

plus

™

ausgerüstet. Der Handsender arbeitet aber nur einwandfrei, wenn auch der

eingesetzte Empfänger über HiDyn

plus

™

verfügt. Ist dieser nicht entsprechend

ausgestattet, ist die Dynamik drastisch verringert, die Übertragung klingt dumpf.


