Sentiotec wave.com4 touch Manuale utente
Version 05/16 Ident-Nr. 1-039-366
DE
KURZANLEITUNG ZUR INBETRIEBNAHME
wave.com4 Touch
WC4-B-TC2 / 1-015-611
In dieser Kurzanleitung benden sich einige Hilfestellungen und Informationen zur Erstin-
betriebnahme Ihres wave.com4 Touch Bedienteils. Bei Fragen, welche nicht in dieser
Kurzanleitung behandelt werden, nehmen Sie das jeweilige Benutzerhandbuch zur Hand.
1. Technische Daten
Betriebsspannung: 12 - 24 VDC (Versorgung über Datenleitung)
Leistungsaufnahme: max. 5,6 W (Standby: max. 1 W)
Display: 3,5“ TFT (320 x 240 px)
Lautsprecher: 2 x 5 W (8 Ohm)
Umgebungsbedienungen: 0° C - 55° C; maximal 99% relative Luftfeuchte,
nicht kondensierend
Montageort: Das Bedienteil ist nicht für den Sauna-Innenraum geeignet! Bedienteil nicht
unmittelbar neben Saunatüren oder Duschen montieren, da der plötzliche Anstieg der
Luftfeuchtigkeit gegebenenfalls Probleme verursachen kann.
92
219,5
3,5
36
39,5
82
213
Ausschnitt
WORLD OF WELLNESS
2. Anschluss
Die Verbindung aller Einzelmodule erfolgt über Datenleitungen, wobei zwischen den
4-poligen Datenleitungen (RJ10) und 6-poligen Datenleitungen (RJ12) unterschieden
wird. Die RJ12 Leitungen werden verwendet um die einzelnen Leistungsteile und das
Touch Bedienteil untereinander zu verbinden, die RJ10 Leitungen werden für die Innen-
bedienteile verwendet. Folgende wave.com4 Module sind erhältlich und können mit dem
Touch Bedienteil verwendet werden:
●wave.com4 Sauna
●wave.com4 Infra
●wave.com4 sound&light
Wichtig: Wird nur wave.com4 Sauna und wave.com4 sound&light verwendet, muss das
Erweiterungskabelset WC4-SL-EXT bestellt werden.
Nachdem alle Komponenten miteinander verbunden wurden, müssen die Leistungsteile
für den Betrieb mit dem Touch Bedienteil vorbereitet werden.
wave.com4 Touch
wave.com4 Infra
RJ12
RJ12
RJ12
wave.com4
sound&light
wave.com4
Sauna
RJ12
Innenbedienteil
Sauna
RJ10
Innenbedienteil
sound&light
RJ10

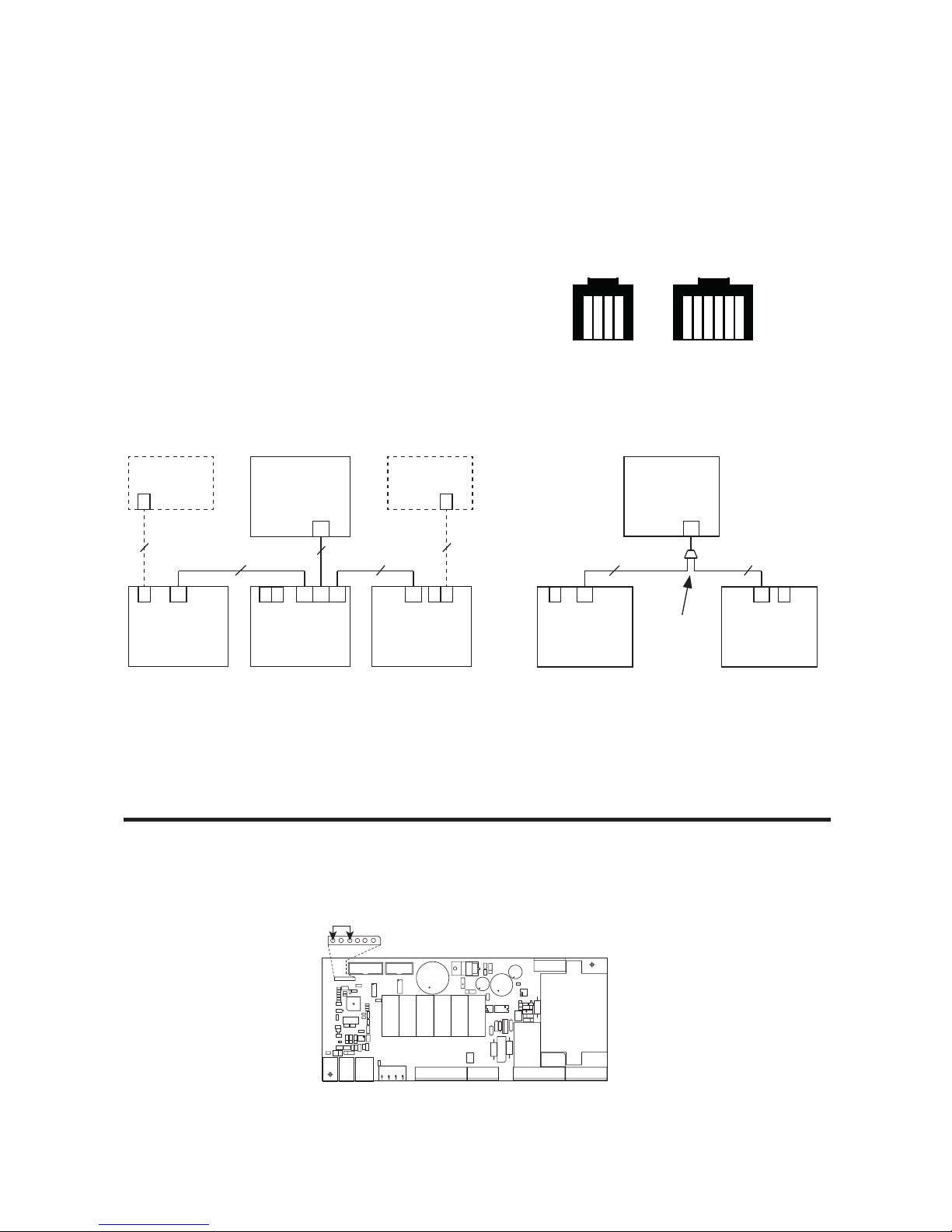

Verbindungsbeispiel Komplettausbau
mit 2 Innenbedienteilen:
wave.com4 Touch
wave.com4
sound&light
wave.com4
Sauna
RJ12 RJ12
Verbindungsbeispiel ohne wave.com4 Infra:
JPBM
wave.com4 Sauna
Jumper JPBM am Sauna Leistungsteil setzen. Dieser Jumper (Drahtbrücke) bendet sich
im Lieferumfang des Touch Bedienteils.
WC4-SL-EXT
RJ10 RJ12
WORLD OF WELLNESS
wave.com4 Infra
Jumper JP1 am Infra Leistungsteil setzen. Dieser Jumper bendet sich im Lieferumfang
des Touch Bedienteils.
JP1
wave.com4 sound&light
Jumper JPSL ist bereits werkseitig gesetzt. JPSL
wave.com4 Innenbedienteile
Werden zusätzlich Innenbedienteile für Sauna, Infra und/oder sound&light verwendet,
müssen folgende Punkte beachtet werden:
●Innenbedienteile für Sauna und Infra können ohne spezieller Konguration an das
System angeschlossen werden. Werden jedoch von einer Funktion (Sauna oder Infra)
mehrere Bedienteile angeschlossen, müssen die BUS-Adressen der Bedienteile an-
gepasst werden. Die Vorgehenesweise dafür bendet sich in der jeweiligen Anleitung.
●Das Innenbedienteil für sound&light (es können 2 Innenbedienteile angeschlossen
werden), muss als erstes für den Betrieb mit dem Touch Bedienteil konguriert werden.
Gehen Sie dazu wie folgt vor:
1. Datenkabel des sound&light Innenbedienteil ausstecken.
2. Spannung am sound&light Leistungsteil anlegen.
3. Die Tasten + und - am sound&light Bedienteil gedrückt
halten und währenddessen das Datenkabel einstecken.
4. Im Display wird SIN (für Single-Betrieb) angezeigt.
5. Auf TC4 welchseln (mit + oder -) und mit MODE bestätigen.
6. Im Display wird 0 angezeigt (Busadresse).
7. Erneut mit MODE bestätigen. wave.com4 Innenbedienteil
WORLD OF WELLNESS
3. Konguration (Technikermenü)
Nach der Inbetriebnahme müssen eventuell Einstellungen im Technikermenü angepasst
werden. Durch Longpress C gelangen Sie in das Technikermenü.
2 Menüpunkte stehen zur Auswahl:
●Allgemein
Hier können Sie Einstellungen wie Uhrzeit, Datum, Sprache, Helligkeit usw. ändern.
●Techniker
Überprüfen Sie bei der Erstinbetriebnahme folgende Punkte:
1. Wird ein Bankfühler verwendet? (Bei Punkt „WC4 Basis“ aktivieren/deaktivieren)
2. Ist ein Lüfter angeschlossen? (Lüfter im jeweiligen Modul aktivieren/deaktivieren)
3. Ist ein Verdampfer angeschlossen? (Verdampfer aktivieren/deaktivieren).
4. Bei sound&light: Wo wird der USB-Stick angeschlossen?
►Wird der USB-Stick am Leistungsteil angeschlossen muss als Audioquelle „S&L“
ausgewählt werden - die Lautsprecher müssen in diesem Fall am Leistungsteil
angeschlossen werden. Wird der USB-Slot am Touch Bedienteil verwendet, muss
als Audioquelle „TC4“ eingestellt werden. Die Lautsprecher müssen in diesem
Fall an der Touch Bedienteil-Rückseite angeschlossen werden.
Softwareupdate
Laden Sie die aktuelle Software von unserer Website (www.sentiotec.com) herunter und
speichern Sie diese auf einem leeren USB-Stick. Führen Sie danach folgende Schritte durch:
1. USB-Stick einstecken und Bedienteil einschalten.
2. Longpress C um ins Technikermenü zu gelangen, den Punkt Techniker auswählen.
3. Werkseinstellungen auswählen und die C-Taste gedrückt halten.
4. Updatevorgang startet - währenddessen keinenfalls vom Netz trennen.
5. Ca. 10 Sekunden warten bis nur mehr das Ein/Aus-Symbol leuchtet.
► Sollte das Update nach 30 Sekunden nicht abgeschlossen sein, System für 10
Sekunden spannungsfrei machen (USB-Stick aber nicht entfernen!).
6. Fertig (beim Einschalten kann die aktuelle Version abgelesen/überprüft werden).
LSL+
LSL-
LSR+
LSR-

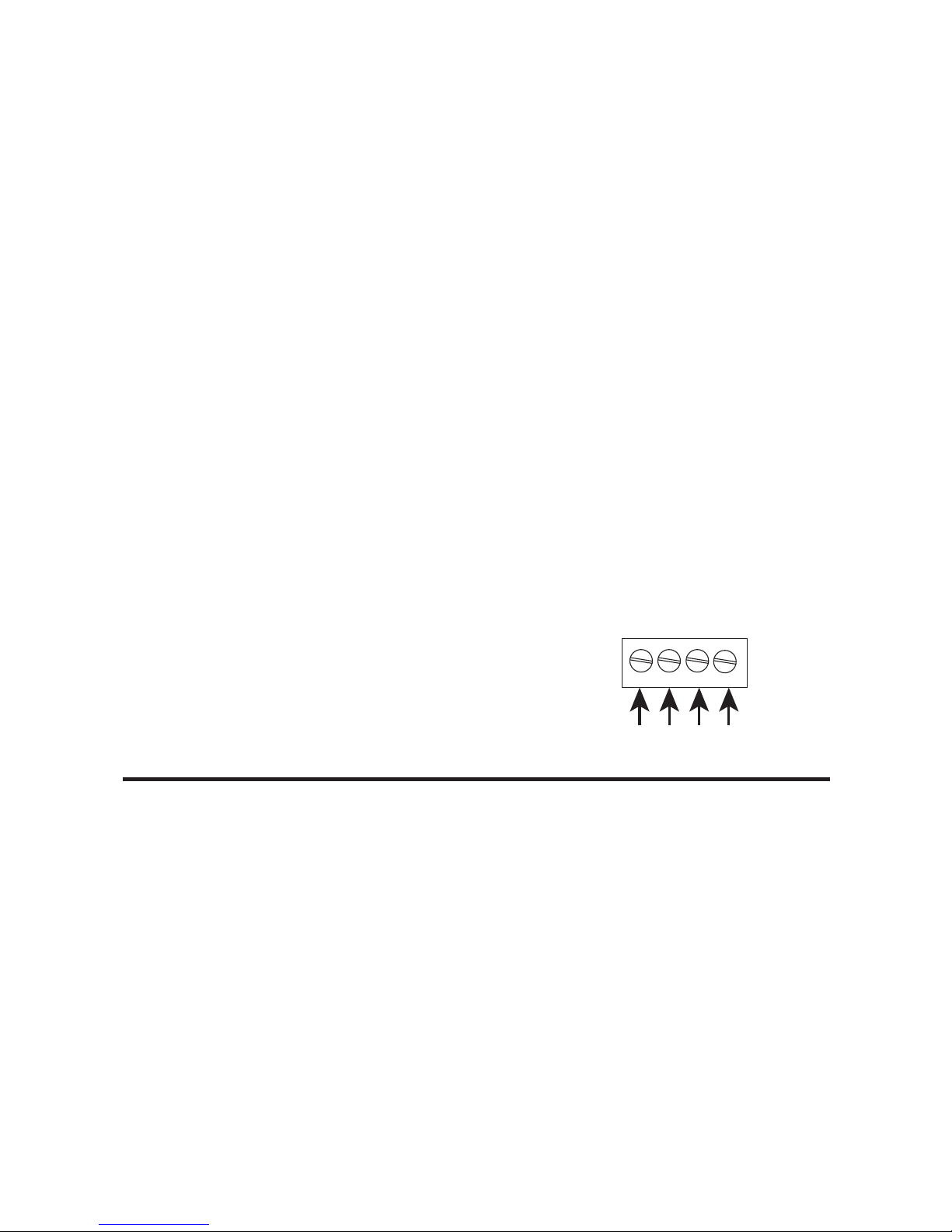

Anschluss Lautsprecher Touch Bedienteil:
LSL+ Lautsprecher links + (Braun)
LSL- Lautsprecher links - (Blau)
LSR+ Lautsprecher rechts + (Grau)
LSR- Lautsprecher rechts - (Schwarz)
WORLD OF WELLNESS
4. Problemlösungen
Touch Bedienteil ist funktionslos (keine Anzeige/LED leuchtet nicht):
● Datenkabel zwischen Leistungsteil und Bedienteil überprüfen.
● Spannungsversorgung vom Leistungsteil überprüfen.
Touch Bedienteil zeigt Menüpunkt „Sauna Temperatur“ nicht an:
● Jumper JPBM am Sauna Leistungsteil überprüfen (muss gesetzt sein).
● Lichtanschluss/Netzanschluss Sauna Leistungsteil überprüfen.
● Feuchte- oder Dummyfühler (Feuchteerweiterungsplatine) falsch angeschlossen.
● Datenkabel überprüfen.
Touch Bedienteil zeigt Menüpunkt „Infrarot“ nicht an:
● Jumper JP1 am Infra Leistungsteil nicht gesetzt
● Netzanschluss Infra Leistungsteil überprüfen
● Datenkabel überprüfen.
Touch Bedienteil zeigt Menüpunkt „Farblicht“ nicht an:
● Jumper JPSL am sound&light Leistungsteil überprüfen.
● Netzanschluss sound&light Leistungsteil überprüfen.
● Datenkabel überprüfen.
Touch Bedienteil spielt keine Musik ab:
● Einstellung Audioquelle im Technikermenü überprüfen.
● Anschluss Lautsprecher überprüfen.
●USB-Stick überprüfen: nur MP3-Formate, keine Ordner, eventuell neu formatieren
(FAT32) bzw. anderen USB-Stick verwenden.
Touch Bedienteil zeigt Menüpunkt „Feuchte“ nicht an:
● Einstellung Verdampfer im Technikermenü überprüfen.
● Feuchteerweiterungsplatine nicht/falsch angeschlossen.
● Feuchte- oder Dummyfühler nicht/falsch angeschlossen.
Wichtige Fehlermeldungen:
FILL Wassermangel falsch angeschlossen oder aktiviert obwohl nicht angeschlossen
Sauna: -30 Ofenfühler (Thermosicherung) nicht/falsch angeschlossen
Sauna: -21 Ofenfühler (F1) nicht/falsch angeschlossen
Sauna: -24 Bankfühler (F2) überprüfen oder im Technikermenü deaktivieren
Infra: -24 Raumfühler Infra nicht/falsch angeschlossen
WORLD OF WELLNESS
NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES
………………………………………………….............………………………………………………………………...
…………………………………………………………….......……………………………………………………………...
…………………………………………………………….............………………………………………………………...
…………………………………………………….............………………………………………………………………...
……………………………………………………………......……………………………………………………………...
……………………………………………………………......……………………………………………………………...
……………………………………………………………..........…………………………………………………………...
…………………………………………………………….............………………………………………………………...
…………………………………………………………….............………………………………………………………...
…………………………………………………………….............………………………………………………………...
…………………………………………………………….............………………………………………………………...
…………………………………………………………….............………………………………………………………...
.…………………………………………………………….............………………………………………………………...
…………………………………………………………….............………………………………………………………...
…………………………………………………………….............………………………………………………………...
…………………………………………………………….............………………………………………………………...
…………………………………………………………….............………………………………………………………...
…………………………………………………………….............………………………………………………………...
…………………………………………………………….............………………………………………………………...
Version 05/16 Ident. no. 1-039-366
EN
QUICK GUIDE FOR GETTING STARTED
wave.com4 Touch
WC4-B-TC2 / 1-015-611
This quick guide contains help and information for getting started with your wave.com4
Touch operating unit. For questions about issues are not covered in this quick guide,
refer to the respective user manual.
1. Technical data
Operating voltage: 12–24 V DC (supply via data cable)
Power consumption: max. 5.6 W (standby: max. 1 W)
Display: 3.5" TFT (320 x 240 px)
Loudspeakers: 2 x 5 W (8 Ohm)
Ambient conditions: 0 °C–55 °C; maximum 99% relative humidity,
non-condensing
Installation location: The operating unit is not suitable for the sauna interior! Do not install
the operating unit directly next to the sauna doors or showers as the sudden increase in
humidity can cause problems.
92
219,5
3,5
36
39,5
82
213
Extract
WORLD OF WELLNESS
2. Connection
All the individual modules are connected via data cables; here there is a difference between
the 4-pin data cables (RJ10) and the 6-pin data cables (RJ12). The RJ12 cables are used
to connect the individual power supply units and the touch operating unit to one another
and the RJ10 cables are used for the interior operating units. The following wave.com4
modules are available and can be used with the touch operating unit:
●wave.com4 sauna
●wave.com4 infra
●wave.com4 sound&light
Important: If just the wave.com4 sauna and wave.com4 sound&light are being used,
the WC4-SL-EXT extension cable set must be ordered.
Once all the components have been connected, the power supply units need to be pre-
pared for use with the touch unit.
wave.com4 Touch
wave.com4 Infra
RJ12
RJ12
RJ12
wave.com4
sound&light
wave.com4
Sauna
RJ12
Innenbedienteil
Sauna
RJ10
Innenbedienteil
sound&light
RJ10
Connection example for complete con-
guration with 2 interior operating units:
Connection example without wave.com4 infra:
JPBM
wave.com4 sauna
Attach the JPBM jumper wire to the sauna power supply unit. This jumper wire is included
in the delivery scope of the touch operating unit.
WC4-SL-EXT
RJ10 RJ12
wave.com4 Touch
wave.com4
sound&light
wave.com4
Sauna
RJ12 RJ12
WORLD OF WELLNESS
wave.com4 infra
Attach the JP1 jumper wire to the infra power supply unit. This jumper wire is included
in the delivery scope of the touch operating unit.
OPT3
JP3 JP2 JP1
wave.com4 sound&light
The JPSL jumper wire is already tted at the factory. JPSL
wave.com4 interior operating unit
If additional interior operating units are being used for sauna, infra and/or sound&light,
the following points must be observed:
●Interior operating units for sauna and infra can be connected to the system without any
special conguration. However, if several operating units are connected to one function
(sauna or infra), the BUS addresses of the units need to be adapted. The procedure
for this can be found in the respective manual.
●The interior operating unit for sound&light (2 interior operating units can be connected)
must rst be congured for use with the touch unit. To do this, proceed as follows:
1. Unplug the data cable of the sound&light interior
operating unit.
2. Apply power to the sound&light power supply unit.
3. Press and hold down the + and - buttons on the sound&light
operating unit while you plug in the data cable.
4. SIN (for single mode) appears in the display.
5. Change to TC4 (using + or -) and press MODE to conrm.
6. 0 appears (bus address) in the display.
7. Press MODE again to conrm.
wave.com4 interior
operating unit
WORLD OF WELLNESS
3. Conguration (technician menu)
After starting up for the rst time, some settings may have to be made in the technician
menu. Press and hold down C to go to the technician menu.
2 menu items are available:
●General information
Here you can change settings such as time, date, language, brightness etc.
●Technician
Check the following points when using for the rst time:
1. Is a bench sensor being used? (activate/deactivate for “WC4 Basis” )
2. Is a fan connected? (activate/deactivate fan in the respective unit)
3. Is an evaporator connected? (activate/deactivate evaporator).
4. For sound&light: Where is the USB stick connected?
►If the USB stick is connected to the power supply unit, “S&L” must be selected as
the audio source – in this case the loudspeakers must be connected to the power
supply unit. If the USB slot on the touch operating unit is being used, “TC4” must
be set as the audio source. In this case, the loudspeakers must be connected to
the back of the touch operating unit.
Software update
Download the current software from our website (www.sentiotec.com) and save it on an
empty USB stick. Then perform the following steps:
1. Plug in the USB stick and switch on the operating unit.
2. Press and hold down C to go to the technician menu and select the technician item.
3. Select factory settings and press and hold down the C button.
4. The updating process begins. Do not disconnect the unit from the mains while this
is in progress.
5. Wait approx. 10 seconds until only the on/off symbol is lit up.
► If the update is not complete after 30 seconds, disconnect the system from the
mains for 10 seconds (but do not remove the USB stick!).
6. Finished (when switching on the current version can be read/checked).
LSL+
LSL-
LSR+
LSR-
Connection for loudspeaker touch operating unit:
LSL+ loudspeaker left + (brown)
LSL- loudspeaker left - (blue)
LSR+ loudspeaker right + (grey)
LSR- loudspeaker right - (black)
Altri manuali per wave.com4 touch
3
Questo manuale è adatto per i seguenti modelli
2
Indice
Lingue:
Altri manuali Sentiotec Unità di controllo
Sentiotec
Sentiotec wave.com4 touch Manuale utente
Sentiotec
Sentiotec A2 Manuale utente
Sentiotec
Sentiotec CK 41 Manuale utente
Sentiotec
Sentiotec IHS 1 Manuale elenco delle parti
Sentiotec
Sentiotec just sauna combi series Manuale utente
Sentiotec
Sentiotec Just Sauna Fin Series Manuale utente
Sentiotec
Sentiotec Pro B2 Manuale utente
Sentiotec
Sentiotec Infrabox basic S Guida
Sentiotec
Sentiotec Pro-C2 Manuale utente
Sentiotec
Sentiotec K4 NEXT Manuale utente
Sentiotec
Sentiotec just sauna fin Manuale utente
Sentiotec
Sentiotec A2 Manuale utente
Sentiotec
Sentiotec IS1 Manuale utente
Sentiotec
Sentiotec A2-15 Manuale utente
Sentiotec
Sentiotec CV 41 Manuale dell'operatore
Sentiotec
Sentiotec Pro B2 Manuale utente
Sentiotec
Sentiotec Pro B Manuale utente
Sentiotec
Sentiotec PRO-B3 Manuale utente
Sentiotec
Sentiotec A2 Manuale utente
Sentiotec
Sentiotec just sauna combi Manuale utente
Manuali Unità di controllo popolari di altre marche
Festo
Festo Compact Performance CP-FB6-E Manuale elenco delle parti
Elo TouchSystems
Elo TouchSystems DMS-SA19P-EXTME Manuale utente
JS Automation
JS Automation MPC3034A Manuale utente
JAUDT
JAUDT SW GII 6406 Series Guida rapida
Spektrum
Spektrum Air Module System Manuale utente
BOC Edwards
BOC Edwards Q Series Manuale utente
