Shure AXIENT AXT100 Manuale utente

AXT100

腰包式发射机

Online user guide for AXT100 bodypack transmitter.

Version: 3.1 (2021-H)

Shure Incorporated
2/17
Table of Contents
AXT100   腰包式发射机 3
警告 3
AXT100 腰包式发射机 3
特点 3
AXT100 Bodypack Transmitter 3
附带组件 5
选配附件 5
Batteries 6
电池运行时间 6
Main Menu Screen 6
锁定按钮 7
电源打开射频静音 7
Hardlock Switch 8
参数菜单 9
组和频道 9
频率 9
增益 10
射频静音 10
Unlink 10
ShowLink 测试 10
固件 10
设备标识符 10
AA 类型 10
射频功率 11
电源按钮功能 11
印刷电路板序列号 11
使用红外同步功能连接发射机 11
使用两台 AXT100 发射机进行频率分集 11
故障排除 12
输入过载 12
无 ShowLink 警报 12
深度放电电池 12
规格 12
频段和发射机射频功率 14
输入连接器示意图 15
固件更新 16
系统增益 16
认证 16
许可信息 17
Information to the user 17
澳大利亚无线警告 17

Shure Incorporated

3/17

•

AXT100 

腰包式发射机

警告

电池组可能爆炸或释放有毒物质。存在火灾或烧伤风险。不要拆开、挤压、修改、拆卸，或者加热到 140°F (60°C) 以上或焚

烧。

遵循制造厂商的说明

只能使用 Shure 充电座为 Shure 可充电电池充电

警告：换用不正确的电池可能出现爆炸危险。只能更换相同或型号相当的电池。

禁止将电池放入口中。如果吞入，请与外科医生或当地的毒物控制中心联系

不要将电池短接，否则可能会导致烧伤或起火

请勿使用 Shure 充电电池以外的电池组，也不要为此类电池充电

应正确处置电池。联系当地供应商以正确处理用过的电池组。

不应将电池（已安装的电池组或电池）暴露在阳光、火源或其他类似的高温环境下

请勿将电池浸入水、饮料或其他液体中。

请勿以相反极性安装或插入电池。

避免儿童接触。

请勿使用异常电池。

运输时请妥善包装电池。

AXT100 腰包式发射机

AXT100 发射机紧凑的外形和轻量化外壳，可提供优异的音频性能。高效而超线性的射频性能可在拥挤的射频环境中提供最大可

用数量的无线频道。先进的电源管理技术能够提供更长的充电电池使用周期，并实现精确的电量显示。ShowLink 远程控制可

以实现对所有发射机参数（其中包括实时频率调节）的全面实时远程控制。

特点

超线性的射频性能可提供更多可用的无线频道

红外同步功能自动同步发射机与接收机频率

如果连接的发射机位于 ShowLink 无线访问接入点的范围内，可实现对所有发射机参数的整体实时远程控制

舒尔可充电锂电池一次充电可连续工作 8 小时

用于调节发射机频率和音频设置的高级控制菜单

用于获得最佳音频质量的 50 dB 可调节增益

可锁定的用户界面，能够在设置完成后防止对控制项目的意外更改

讲话开关模式用于 AXT400 XLR 和TRS 输出的远程按钮音频路由

与具有 TA4F 接插件的所有舒尔无线话筒兼容。

具有 LEMO 接插件的版本 (AXT100LEMO3) 能够与具有 LEMO 接插件的话筒一起使用

™

Shure Incorporated

4/17

•

AXT100 Bodypack Transmitter

①Infrared (IR) Port Use for automated transmitter programming. Links transmitter to AXT400 Receiver.

②Power Button

Hold for 1 second to turn the transmitter on. To power off, press and hold for 2 seconds until

the display reads Powering Off .

When editing, acts as an exit button to cancel changes and return to a previous

parameter or to the main menu screen

In Talk Switch mode, the power button enables push-button audio routing of AXT400

XLR and TRS outputs

③Power Indicator LED

Green = power on

Red = audio input overload or low battery

Pulsing = pulsing indicates that the transmitter is set to RF mute

④Microphone Input 4-pin microphone input jack (LEMO version available)

⑤Arrow Buttons Use to scroll through menu screens and to change parameter values.

⑥Set Button Enables parameter editing. After editing is complete, press to save changes and return to

the main menu screen.

⑦Shure Rechargeable

Lithium-ion Battery Delivers up to 8 hours of runtime from a single charge.

⑧LCD Display View menu screens and settings. Momentarily press power button to activate backlight.

⑨Dual-Band Flexible

Antenna Covers UHF tuning range and 2.4 GHz ShowLink signal.

⑩Hardlock Switch Enables or disables Auto Power Mode locking options.

Shure Incorporated

5/17

附带组件

腰包式可充电锂电池 (2) AXT910

双频段柔性天线 AXT642

带螺纹的 TA4F 适配器 WA340

发射机便携盒 WA610

拉链包 26A13

皮带夹 44A12547

选配附件

腰包式可充电锂离子电池 AXT910

适用于腰包发射机的 Y 形线缆 AXT652

适用于腰包发射机的 LEMO Y 形线缆 AXT652LEMO3

双频段柔性天线 AXT642

便携式腰包发射机充电器 AXT903

适用于 AXT100 腰包式发射机的 3-AA 电池槽 AXT913

Shure Incorporated

6/17

乐器线缆 WA302

替换用皮带夹 44A12547

带有直角 1/4" 接头的乐器线缆 WA304

适用于腰包发射机的静音开关 WA661

适用于 2 腰包发射机的静音开关 WA662

Batteries

The transmitter is powered by a Shure lithium-ion rechargeable battery.

Caution: Turn off the transmitter before changing batteries.

Note: Refer to your battery charger manual for charging instructions.

Press the release buttons to remove the battery

电池运行时间

电池的工作时间取决于发射机的运行模式。高功率设置会降低电池的使用时间。

屏幕上以小时和分钟为单位显示电池的剩余运行时间（精度在 15 分钟以内）。

表格中显示的时间是一块最少经过 5 次充电循环，完全充满，100% 良好健康状况的电池。

射频功率 (mW) 已启用运行时间 ShowLink（小时/分钟）无ShowLink 的运行时间（小时/分钟）

10 7:30 8:00

100 5:35 6:05

Main Menu Screen

The main menu screen displays the following transmitter parameters:

Shure Incorporated

7/17

①Channel Name Linked: Displays Linked receiver channel name

Unlinked: Not Linked to a receiver, channel name reverts to

②Frequency Tuned frequency of the transmitter

③Battery Charge

Indicator 5-segment icon indicates battery life

④Remaining Battery Life Displays remaining battery life in hours and minutes When Talk Switch mode is enabled, the

word Talk is displayed when the power button is pushed Displays battery fault codes

⑤ShowLink Icon Indicates remote control of transmitter via ShowLink is possible

⑥Audio Meter Indicates the audio signal level

⑦Control Lock Icon

Displayed when buttons are locked.

Note: The lock color will appear inverted when Hardlock: power only is enabled.

锁定按钮

锁定发射机按钮，以防止意外或未经授权更改参数。

按住▼和▲按钮 2 秒钟可锁定。重复该操作可解除锁定。

电源打开射频静音

在打开发射机电源时，“电源打开射频静音”功能可以阻止音频信号的传输。

在发射机电源关闭情况下，按住▼按钮和 SET 按钮，然后按住 Power 按钮。

Shure Incorporated

8/17

•

打开电源后，显示 RF Muted 消息表示发射机处于“射频静音”模式，且电源指示灯脉动。

注意：发射机执行加电循环后，“射频静音”模式依然有效。

Hardlock Switch

The Hardlock switch, located inside the battery compartment, provides an extra level of security against accidental or

unauthorized changes.

Two Hardlock functionality options are available:

Hardlock: all buttons - transmitter powers on with power and control buttons locked

Hardlock: power only - transmitter powers on with power button locked, allowing access to control buttons.

Turn on the transmitter.

Simultaneouslypressandholdthe▼andsetbuttons,andthenpress▼toaccesstheHardlock options menu.

Select all buttons or power only.

Press set to save.

Remove the battery to access the Hardlock switch inside the battery compartment.

Set the Hardlock switch to the locked position.

Install the transmitter battery.

The transmitter will automatically power on (Auto Power Mode) with the selected lock option enabled.

Important: Use the transmitter power switch to turn on the transmitter the first time Auto Power Mode is enabled to initialize the feature.

An icon indicating the selected Hardlock option is displayed on the screen of the transmitter and receiver:

Shure Incorporated

9/17

Hardlock: all buttons

Hardlock: power only

Tip: When using the Hardlock: power only option,simultaneouslypressingthe▲▼buttonswilllockorunlockthecontrolbuttons.

To unlock the Hardlock:

Remove the battery and set the Hardlock switch to the unlocked position.

参数菜单

使用箭头按钮访问以下参数菜单。

组和频道

组是一系列相容频道的组合。组中的一个单一频率就是一个频道。

更改组

Ch：

更改频道

频率

可以 25 kHz 为增量手动选择频率。

Shure Incorporated

10/17

•

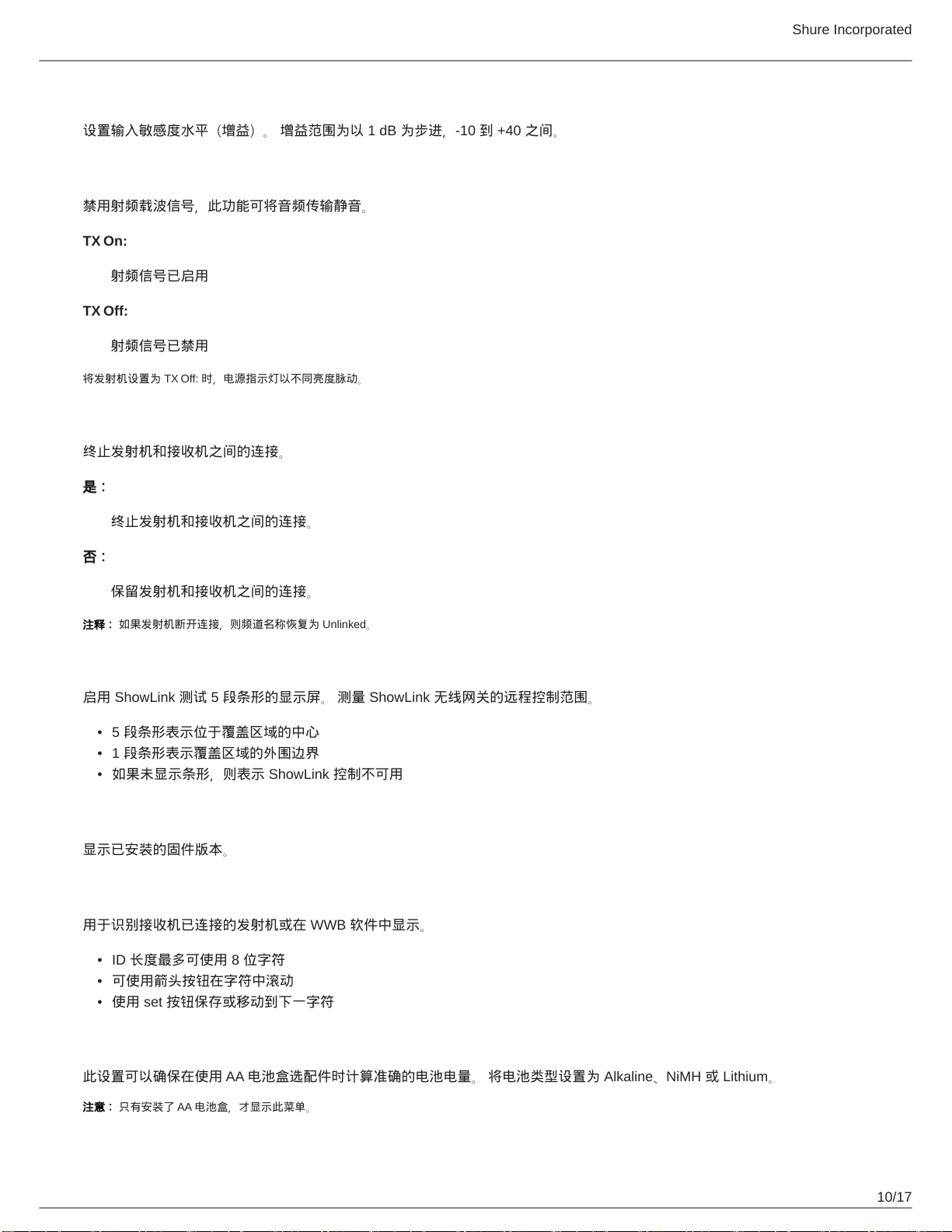

增益

设置输入敏感度水平（增益）。增益范围为以 1 dB 为步进，-10 到+40 之间。

射频静音

禁用射频载波信号，此功能可将音频传输静音。

TX On:

射频信号已启用

TX Off:

射频信号已禁用

将发射机设置为 TX Off: 时，电源指示灯以不同亮度脉动。

Unlink

终止发射机和接收机之间的连接。

是：

终止发射机和接收机之间的连接。

否：

保留发射机和接收机之间的连接。

注释：如果发射机断开连接，则频道名称恢复为 Unlinked。

ShowLink 测试

启用 ShowLink 测试 5 段条形的显示屏。测量 ShowLink 无线网关的远程控制范围。

5 段条形表示位于覆盖区域的中心

1 段条形表示覆盖区域的外围边界

如果未显示条形，则表示 ShowLink 控制不可用

固件

显示已安装的固件版本。

设备标识符

用于识别接收机已连接的发射机或在 WWB 软件中显示。

ID 长度最多可使用 8 位字符

可使用箭头按钮在字符中滚动

使用 set 按钮保存或移动到下一字符

AA 类型

此设置可以确保在使用 AA 电池盒选配件时计算准确的电池电量。将电池类型设置为 Alkaline、NiMH 或Lithium。

注意：只有安装了 AA 电池盒，才显示此菜单。
