OPERATING INSTRUCTIONS

WSE16

BETRIEBSANLEITUNG

WSE16

Beschriebenes Produkt

W16

WSE16

Hersteller

SICK AG

Erwin-Sick-Str. 1

79183 Waldkirch

Deutschland

Rechtliche Hinweise

Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben

bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks

ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes

zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche

schriftliche Zustimmung der Firma SICK AG ist untersagt.

Die in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Inhaber.

Originaldokument

Dieses Dokument ist ein Originaldokument der SICK AG.

2006/42/EC

SAFETY

BETRIEBSANLEITUNG

8020353.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WSE16 3

Irrtümer und Änderungen vorbehalten

Inhalt

1 Zu diesem Dokument.............................................................. 5

2 Zu Ihrer Sicherheit................................................................... 6

3 Produktbeschreibung.............................................................. 6

4 Montage................................................................................... 7

5 Elektrische Installation............................................................ 9

6 Zusatzfunktionen..................................................................... 11

7 Inbetriebnahme....................................................................... 13

8 Prozessdatenstruktur.............................................................. 16

9 Störungsbehebung.................................................................. 17

10 Demontage und Entsorgung................................................... 18

11 Wartung.................................................................................... 18

12 Technische Daten.................................................................... 19

13 Anhang..................................................................................... 22

BETRIEBSANLEITUNG

4B E T R I E B S A N L E I T U N G | WSE16 8020353.1GI9/2022-07-13 | SICK

Irrtümer und Änderungen vorbehalten

1 Zu diesem Dokument

1.1 Weiterführende Informationen

Die Produktseite finden Sie unter der SICK ProductID unter: pid.sick.com/{P/N}.

P/N entspricht der Artikelnummer des Produkts.

Folgende Informationen sind produktabhängig verfügbar:

•Datenblätter

•Dieses Dokument in allen verfügbaren Sprachversionen

•CAD-Daten und Maßzeichnungen

•Zertifikate (z.B. Konformitätserklärung)

•Weitere Publikationen

•Software

•Zubehör

1.2 Symbole und Dokumentkonventionen

Warnhinweise und andere Hinweise

GEFAHR

Weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren

Verletzungen führt, wenn sie nicht vermieden wird.

WARNUNG

Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren

Verletzungen führen kann, wenn sie nicht vermieden wird.

VORSICHT

Weist auf eine möglicherweise gefährliche Situation hin, die zu mittelschweren oder

leichten Verletzungen führen kann, wenn sie nicht vermieden wird.

WICHTIG

Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen

kann, wenn sie nicht vermieden wird.

HINWEIS

Hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und

störungsfreien Betrieb hervor.

Handlungsanleitung

bDer Pfeil kennzeichnet eine Handlungsanleitung.

1. Eine Abfolge von Handlungsanleitungen ist nummeriert.

2. Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen.

✓Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung.

BETRIEBSANLEITUNG

8020353.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WSE16 5

Irrtümer und Änderungen vorbehalten

2 Zu Ihrer Sicherheit

2.1 Allgemeine Sicherheitshinweise

Der Anschluss, die Montage und die Konfiguration des Produkts dürfen

nur von geschultem Fachpersonal vorgenommen werden.

2006/42/EC

SAFETY

Bei diesem Produkt handelt es sich um kein sicherheitsgerichtetes Bauteil

im Sinne der EU-Maschinenrichtlinie.

Installieren Sie das Produkt nicht an Orten, die direkter UV-Strahlung

(Sonnenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind.

Das Produkt ist ausreichend vor Feuchtigkeit und Verschmutzung zu

schützen.

2.2 Hinweise zur UL Zulassung

The device shall be supplied from an isolating transformer having a secondary overcur‐

rent protective device that complies with UL 248 to be installed in the field rated either:

a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or

b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).

Alternatively, they can be supplied from a Class 2 power supply.

UL Environmental Rating: Enclosure type 1

2.3 Bestimmungsgemäße Verwendung

Die WSE16 ist eine opto-elektronische Einweg-Lichtschranke (im Folgenden Sensor

genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und

Personen eingesetzt. Zum Betrieb ist ein Sender (WS) und ein Empfänger (WE) erfor‐

derlich. Bei jeder anderen Verwendung und bei Veränderungen am Produkt verfällt

jeglicher Gewährleistungsanspruch gegenüber der SICK AG.

3 Produktbeschreibung

3.1 Bedien- und Anzeigeelemente

WSO16x-xxxxxxA0 WEO16x-xxxxxx00 WEO16x-xxxxxx01 WEO16x-xxxxxx02

3 2

BETRIEBSANLEITUNG

6B E T R I E B S A N L E I T U N G | WSE16 8020353.1GI9/2022-07-13 | SICK

Irrtümer und Änderungen vorbehalten

WEO16x-xxxxxx30 WEO16x-xxxxxx31 WEO16x-xxxxxx32

3 2

1BluePilot blau: Ausrichthilfe

2Gelbe LED: Status Lichtempfang

3Grüne LED: Versorgungsspannung aktiv

4Drück-Dreh-Element: Einstellung der Zeitfunktionen

5Teach-Taste: Einstellung hell-/dunkelschaltend

6Teach-Taste: Einstellung der Empfindlichkeit

4 Montage

Sensoren (Sender und Empfänger) an geeignete Befestigungswinkel montieren (siehe

SICK-Zubehör-Programm). Sender und Empfänger zueinander ausrichten.

BETRIEBSANLEITUNG

8020353.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WSE16 7

Irrtümer und Änderungen vorbehalten

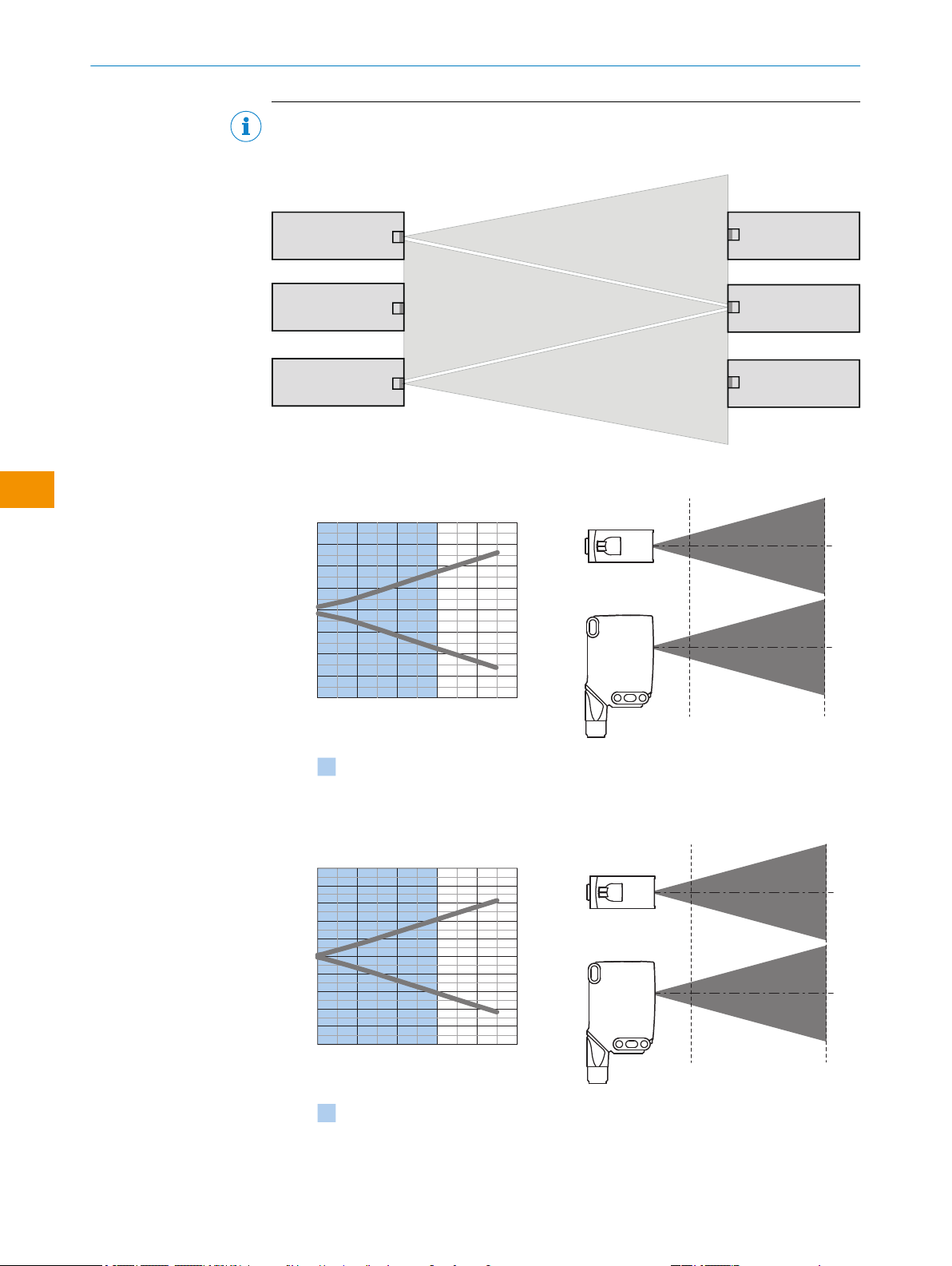

HINWEIS

Bei jeder zweiten Einweg-Lichtschranke die Anordnung von Sender und Empfänger

tauschen, bzw. genügend Abstand zwischen den Einweg-Lichtschranken einhalten.

Receiver (WE)

Sender (WS)

Receiver (WE)

Abbildung 1: Anordnung von mehreren Einweg-Lichtschranken

–400

–300

–200

–100

400

300

200

100

0 5040302010

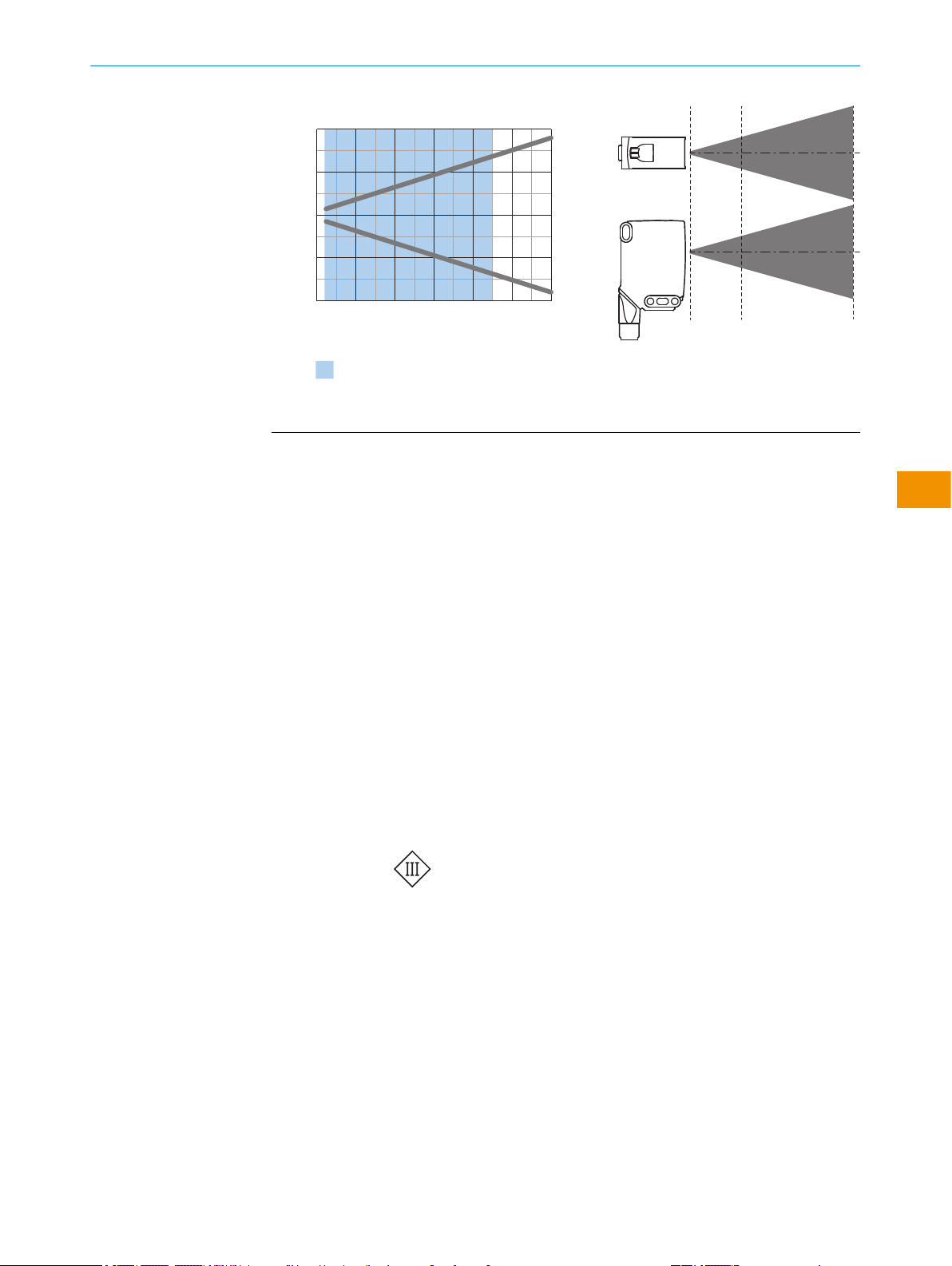

Abstand in m

Abmessungen in mm

Empfohlener Schaltabstandsbereich für

beste Performance

458

Abbildung 2: Lichtfleckgröße WSE16P

–400

–500

–300

–200

–100

500

300

400

200

100

0 5040302010

Abstand in m

Abmessungen in mm

Empfohlener Schaltabstandsbereich für

beste Performance

458

Abbildung 3: Lichtfleckgröße WSE16I

BETRIEBSANLEITUNG

8B E T R I E B S A N L E I T U N G | WSE16 8020353.1GI9/2022-07-13 | SICK

Irrtümer und Änderungen vorbehalten

Abstand in m

Abmessungen in mm

500

1.000

–1.000

–500

Empfohlener Schaltabstandsbereich für

beste Performance

2010 40 5030 60

6020

Abbildung 4: Lichtfleckgröße WSE16G

Maximal zulässiges Anzugsdrehmoment des Sensors von < 1,3 Nm beachten.

5 Elektrische Installation

Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die

folgenden Informationen zu beachten:

– Steckeranschluss: Pinbelegung beachten.

– Leitung: Adernfarbe

Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen

bzw. einschalten.

Erläuterungen zum Anschlussschema:

Alarm = Alarmausgang

Health = Alarmausgang

MF (Pin-2-Konfiguration) = Externer Eingang, Teach-in, Schaltsignal

QL1/C = Schaltausgang, IO-Link Kommunikation

Test = Testeingang

UB: 10 ... 30 V DC

BETRIEBSANLEITUNG

8020353.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WSE16 9

Irrtümer und Änderungen vorbehalten

Tabelle 1: Anschlüsse

Wxx16x- x4 xH x5 xI

1 = BN

2 = WH

3 = BU

4 = BK

5= GY

2 1

0.14 mm2

AWG26

2 1

0.14 mm2

AWG26

Wxx16x- x9 xB

1 = BN

2 = BU

3 = not connected

4 = BK

5= WH

6 = GY

7 = not connected

IN = 4 A

IN = 6 A

Tabelle 2: DC, Sender

WSO

16x- xxXZZxZZZ

1ZZ 2ZZ 3ZZ 6ZZ 7ZZ

BN + (L+)

WH -

BU - (M)

BK - Test → L+ Test → M - -

GY - - - Test → L+ Test → M

Tabelle 3: DC, Empfänger

WEO

16x- xxX6XxxxA00

xxX6Xx

xxA01-

A99

Push-

pull

161 162 163 165 167 16A 16K 16N 16x

PNP 861 862 863 865 867 86A 86K 86N 86x

1 = BN + (L+)

2 = WH MF

3 = BU - (M)

4 = BK QL1/C

De-

fault:

QQAlarm Alarm Teach

→ L+

no func‐

tion

Teach

→ L+

no func‐

tion

www.sic

k.com/

80227

De-

fault:

QL1 (C)

QQQQQ Q Q Q www.sic

k.com/

80227

BETRIEBSANLEITUNG
