SICK PBS plus Manuale utente
Betriebsanleitung
PBS plus
Druckschalter DE
Pressure switch EN
Pressostat FR
Presostato ES
Betriebsanleitung
Operating instructions
Notice d’instruction
Instrucciones de uso
Betriebsanleitung PBS plus
BETRIEBSANLEITUNG PBS plus 8024946 |SICK AG
Irrtümer und Änderungen vorbehalten
2
Contents Page 35-66 EN
1. General information
2. Structure and function
3. Safety
4. Transport, packaging and storage
5. Commissioning, operation
6. Faults
7. Maintenance and cleaning
8. Disassembly, return and disposal
9. Technical data
Inhalt Seite 3-34 D
1. Allgemeines
2. Aufbau und Funktion
3. Sicherheit
4. Transport, Verpackung und Lagerung
5. Inbetriebnahme, Betrieb
6. Störungen
7. Wartung und Reinigung
8. Demontage, Rücksendung und Entsorgung
9. Technische Daten
Contenu Page 67-98 F
1. Généralités
2. Structure et fonctionnement
3. Sûreté
4. Transport, emballage et stockage
5. Mise en service, fonctionnement
6. Anomalies
7. Maintenance et nettoyage
8. Démontage, retour et mise au rebut
9. Caractéristiques techniques
Contenido Paginás 99-130 ES
1. Información general
2. Diseño y funcionamiento
3. Seguridad
4. Transporte, embalaje y almacenamiento
5. Puesta en servicio, funcionamiento
6. Averías
7. Mantenimiento y limpieza
8. Desmontaje, devolución y eliminación
9. Datos técnicos
Inhalt/ Contents/ Contenu/ Contenido
Konformitätserklärungen nden Sie online unter www.sick.com Vous trouverez les déclarations de conformité en ligne à l'adresse
www.sick.com
Podrá encontrar declaraciones de conformidad online en www.sick.comDeclarations of conformity can be found online at www.sick.com
Betriebsanleitung PBS plus
BETRIEBSANLEITUNG PBS plus8024946 |SICK AG
Irrtümer und Änderungen vorbehalten
3
1. ALLGEMEINES
D
1. Allgemeines
Das in der Betriebsanleitung beschriebene Gerät wird nach dem aktuellen Stand der Technik
konstruiert und gefertigt. Alle Komponenten unterliegen während der Fertigung strengen Quali-
täts- und Umweltkriterien. Unsere Managementsysteme sind nach ISO 9001 und ISO 14001
zertiziert.
Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung für
sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsan-
weisungen.
Die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und
allgemeinen Sicherheitsbestimmungen einhalten.
Die Betriebsanleitung ist Produktbestandteil und muss in unmittelbarer Nähe des Gerätes für
das Fachpersonal jederzeit zugänglich aufbewahrt werden. Betriebsanleitung an nachfolgende
Benutzer oder Besitzer des Gerätes weitergeben.
Das Fachpersonal muss die Betriebsanleitung vor Beginn aller Arbeiten sorgfältig durchgelesen
und verstanden haben.
Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen.
Technische Änderungen vorbehalten.
Weitere Informationen:
Internet-Adresse: www.sick.com
Zugehöriges Datenblatt: 8024859
Betriebsanleitung PBS plus
BETRIEBSANLEITUNG PBS plus 8024946 |SICK AG
Irrtümer und Änderungen vorbehalten
4
2. AUFBAU UND FUNKTION
2. Aufbau und Funktion
2.1 Lieferumfang
Druckschalter
Betriebsanleitung
Testreport
Lieferumfang mit dem Lieferschein abgleichen.

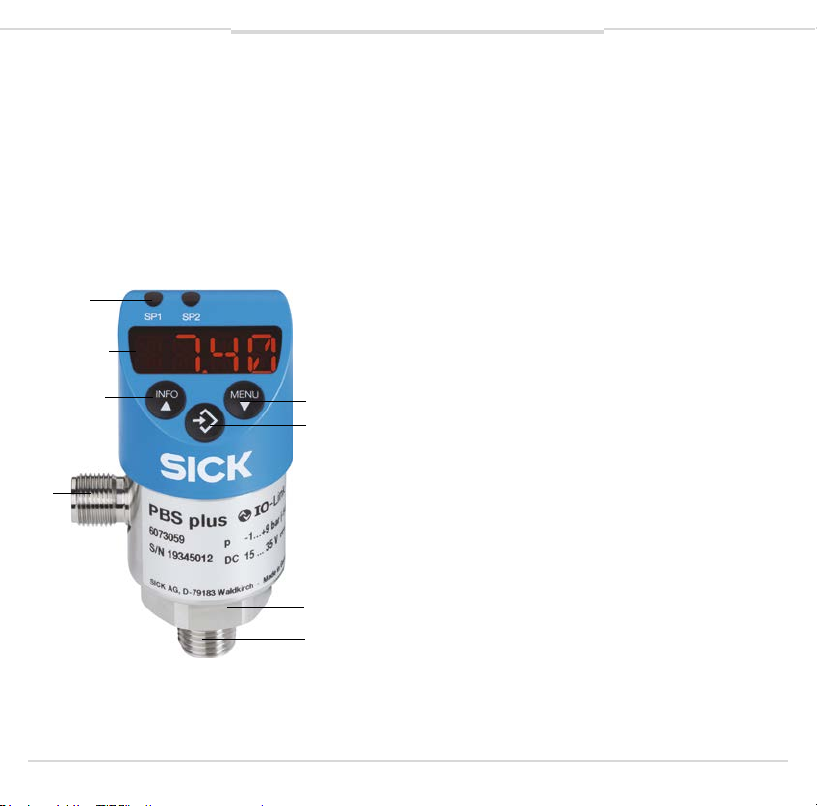

2.2 Überblick
1 INFO-Taste
2 Digitalanzeige
3 Statusanzeige, Schaltausgänge
4 MENU-Taste
5 Bestätigungstaste
6 Elektrischer Anschluss
7 Prozessanschluss, Schlüsseläche
8 Prozessanschluss, Gewinde
Betriebsanleitung PBS plus
BETRIEBSANLEITUNG PBS plus8024946 |SICK AG
Irrtümer und Änderungen vorbehalten
5
2. AUFBAU UND FUNKTION

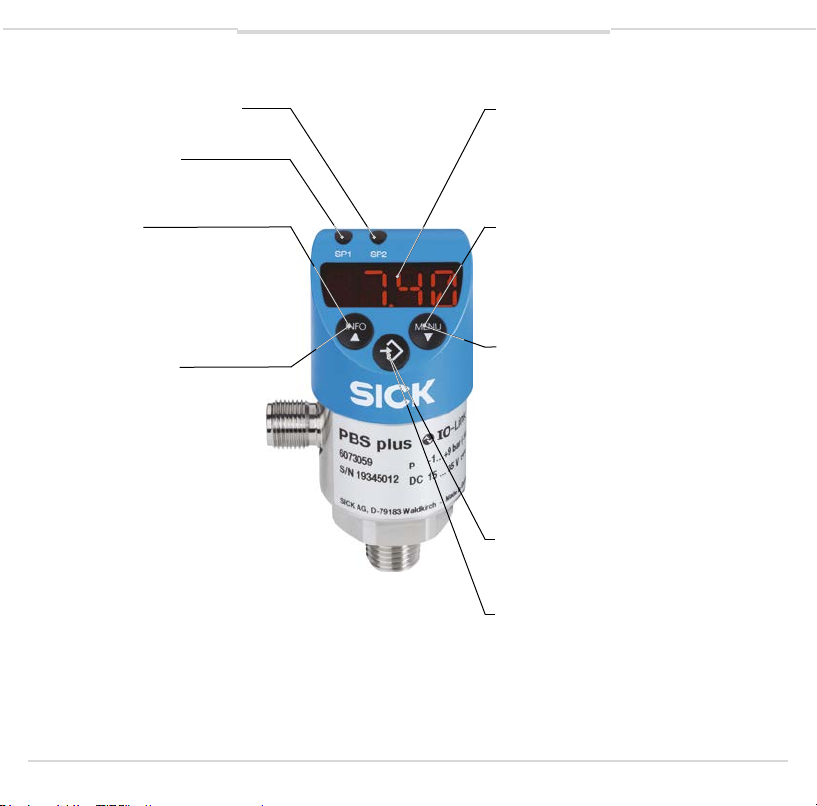

4-stellige LED-Anzeige
C Anzeige Druckwert
C Anzeige Menüpunkt
C Anzeige Parameter
Status Schaltausgang 1
Status Schaltausgang 2 (optional)
Displaymodus
CKurze Betätigung
Anzeige der Einheit
CLange Betätigung
Anzeige der eingestellten Parameter
siehe Kapitel 5.7 „Parameter“
Programmiermodus
CKurze Betätigung
Menü aufwärts
Parameterwert aufwärts (schrittweise)
CLange Betätigung
Menü aufwärts
Parameterwert aufwärts (schnell)
Displaymodus
CKurze Betätigung
Anzeige der Einheit
CLange Betätigung
Sprung in den Programmiermodus
Programmiermodus
CKurze Betätigung
Menü abwärts
Parameterwert abwärts (schrittweise)
CLange Betätigung
Menü abwärts
Parameterwert abwärts (schnell)
Displaymodus
CKurze Betätigung
Anzeige der Einheit
Programmiermodus
CKurze Betätigung
Auswahl Menüpunkt
Bestätigung der Eingabe
2.3 Anzeige- und Bedieneinheit
Betriebsanleitung PBS plus
BETRIEBSANLEITUNG PBS plus 8024946 |SICK AG
Irrtümer und Änderungen vorbehalten
6
3. SICHERHEIT
3. Sicherheit
3.1 Symbolerklärung
WARNUNG!
... weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu
schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
VORSICHT!
... weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder
leichten Verletzungen bzw. Sach- und Umweltschäden führen kann, wenn sie nicht
gemieden wird.
WARNUNG!
... weist auf eine möglicherweise gefährliche Situation hin, die durch heiße Oberächen
oder Flüssigkeiten zu Verbrennungen führen kann, wenn sie nicht gemieden wird.
Information
... hebt nützliche Tipps und Empfehlungen sowie Informationen für einen efzienten und
störungsfreien Betrieb hervor.
3.2 Bestimmungsgemäße Verwendung
Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungs-
zweck konzipiert und konstruiert und darf nur dementsprechend verwendet werden.
Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausge-
schlossen.
Verwendungszweck
Der Druckschalter PBS plus dient dem Schalten von Stromkreisen in Abhängigkeit des gemes-
Betriebsanleitung PBS plus
BETRIEBSANLEITUNG PBS plus8024946 |SICK AG
Irrtümer und Änderungen vorbehalten
7
3. SICHERHEIT
senen Druckes. Zusätzlich kann der Druckwert als standardisiertes Analogsignal an entsprechende
Auswerteeinheiten ausgegeben werden. Die Schaltbedingungen können direkt am Druckschalter
programmiert werden (Schalt- und Rückschaltpunkte, …). Über die verschiedenen Anzeigeelemente
können Schaltzustände und Druckwerte abgelesen werden.
Dies ist ein Gerät der Klasse B für Störaussendung und ist für den Betrieb in industrieller Umge-
bung vorgesehen. In anderen Umgebungen, z. B. im Wohn- oder Gewerbebereich, kann sie unter
Umständen andere Einrichtungen störend beeinussen. In diesem Fall kann vom Betreiber verlangt
werden, angemessene Maßnahmen durchzuführen.
Den Druckschalter nur in Anwendungen verwenden, die innerhalb seiner technischen Leistungs-
grenzen liegen (z. B. max. Umgebungstemperatur, Materialverträglichkeit, ...).
→ Leistungsgrenzen siehe Kapitel 9 „Technische Daten“.
Technische Einschränkungen
Der Überlastdruck darf zu keinem Zeitpunkt überschritten werden, auch nicht beim Auftreten
von Fehlern in der Endanwendung. Belastungen oberhalb der Überlastsicherheit können Mess-
fehler hervorrufen.
Druckstöße unterhalb des Nenndruckes und kürzer als 1 ms können Messfehler hervorrufen.
Für Anwendungen bei denen Druckspitzen auftreten, empehlt sich der Einsatz einer Drossel.
Die Drossel verengt den Druckkanal auf 0,3 mm und erhöht dadurch die Resistenz gegen
Druckspitzen. Alternativ kann ein Prozessanschluss mit verringerter Kanalbohrung (0,3mm oder
0,6mm) angewendet werden.
Bei Messstoffen, die die Kanalbohrung verstopfen können (z. B. durch Partikel), muss eine front-
bündige Geräteausführung eingesetzt werden.
Bei hoher Umgebungstemperatur und hoher UV-Bestrahlung ist der Druckschalter mit einer
zusätzlichen Beschattung zu installieren, um Schäden an Digitalanzeige und Tasten zu
vermeiden.
Die Messstofftemperatur am Gerät darf 85 °C nicht überschreiten. Bei heißeren Messstoffen,
kann eine Kühlstrecke Abhilfe schaffen.
Betriebsanleitung PBS plus
BETRIEBSANLEITUNG PBS plus 8024946 |SICK AG
Irrtümer und Änderungen vorbehalten
8
3. SICHERHEIT
3.3 Personalqualikation
Fachpersonal
Das vom Betreiber autorisierte Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner
Kenntnisse der Mess- und Regelungstechnik und seiner Erfahrungen sowie Kenntnis der landes-
spezischen Vorschriften, geltenden Normen und Richtlinien in der Lage, die beschriebenen
Arbeiten auszuführen und mögliche Gefahren selbstständig zu erkennen.
Spezielle Einsatzbedingungen verlangen weiteres entsprechendes Wissen, z. B. über aggressive
Medien.
3.4 Verwendung von Zubehör und Ersatzteilen
Es wird empfohlen, nur Originalzubehör und Originalersatzteile von SICK zu verwenden. Die
Verwendung von Zubehör- und Ersatzteilen Dritter können aufgrund von Qualitätsmängeln oder
anderen Ursachen zu Schäden am Gerät oder Unfällen führen.
SICK übernimmt keine Haftung für Schäden oder Unfälle, die durch eine Fehlfunktion oder
Nichteignung von Zubehör- und Ersatzteilen entstehen, die nicht von SICK stammen (z. B. Nicht-
einhaltung der IP-Schutzart von Steckverbindern). Es können keine Gewährleistungsansprüche
geltend gemacht werden, die aufgrund einer Fehlfunktion oder Nichteignung eines Zubehör- oder
Ersatzteiles Dritter entstehen.
Betriebsanleitung PBS plus
BETRIEBSANLEITUNG PBS plus8024946 |SICK AG
Irrtümer und Änderungen vorbehalten
9
3. SICHERHEIT
3.5 Beschilderung, Sicherheitskennzeichnungen
Typenschild
Wird die Seriennummer unleserlich (z. B. durch mechanische Beschädigung oder Übermalen), ist
eine Rückverfolgbarkeit nicht mehr möglich.
Symbole
Vor Montage und Inbetriebnahme des Gerätes unbedingt die Betriebsanleitung lesen!
Bestell-Nr.
Serien-Nr.
Bestell-Nr.
Serien-Nr.
Verpackungslabel
Typenschild
Betriebsanleitung PBS plus
BETRIEBSANLEITUNG PBS plus 8024946 |SICK AG
Irrtümer und Änderungen vorbehalten
10
4. TRANSPORT, VERPACKUNG UND LAGERUNG
4. Transport, Verpackung und Lagerung
Die frontbündige Ausführung wird zum Schutz der Membrane mit spezieller Schutzkappe
geliefert.
Diese Schutzkappe von Hand erst kurz vor dem Einbau entfernen, um Schäden an der
Membrane bzw. dem Prozessanschlussgewinde zu vermeiden.
Schutzkappe zur späteren Lagerung oder Transport aufbewahren.
Schutzkappe bei Ausbau und Transport des Gerätes montieren.
4.1 Transport
Druckschalter auf eventuell vorhandene Transportschäden untersuchen. Bei frontbündiger
Ausführung zusätzlich die Membrane auf optische Beschädigungen prüfen.
Offensichtliche Schäden unverzüglich mitteilen.
4.2 Verpackung und Lagerung
Verpackung erst unmittelbar vor der Montage entfernen.
Die Verpackung aufbewahren, denn diese bietet bei einem Transport einen optimalen Schutz (z.
B. wechselnder Einbauort, Reparatursendung).
Zulässige Bedingungen am Lagerort:
Lagertemperatur: -20 ... +70 °C
Feuchtigkeit: 45 ... 75 % relative Feuchte (keine Betauung)
Vor dem Einlagern die Schutzkappe zum Schutz der Membrane montieren.
