Siemens Building Technologies 4 319 0198 0 M4136xx 2013-11-11 1/2

4 319

0198

M4136

Montageanleitung

Drosselklappe

VKF46..

Mounting instructions

Butterfly valves

Instructions de montage

Vannes

à papillon

Monteringsinstruktion

Vridspjällventiler

Montage-handleiding

Smoorkleppen

Istruzioni di montaggio

Valvola a farfalla

Asennusohje

Läppäventtiili

Instrucciones de montaje

Válvulas de mariposa

Monteringsvejledning

Klapventil

Instrukcja montażu

Klapy odcinające

Montážní návod

Škrticí klapky

Szerelési útmutató

Pillangószelep

Οδηγίες εγκατάστασης

Βάνες Πεταλούδας

Инструкция по установке

Клапан типа «Баттефляй»

安裝指導蝶阀

4845Z01

VKF46.. + SQL36E.. VKF46.. + SAL..T20/T40

kg PN 6

PN 10

PN 16

4136Z01

90°

4716Z16

90°

de leicht anziehen

en tighten slightly

fr serrer sans forcer

sv dra at lätt

nl licht aandraaien

it fissare leggermente

fi kiristä kevyesti

es apretar suavemente

da spændes let til

pl dokręć lekko

cz lehce utáhnout

hu finoman meghúzni

el σφίξτε με δύναμη

ru Слегка затянуть

zh 轻微地锁紧

de Schrauben kreuzweise anziehen

en Tighten screws crosswise

fr Serrer en croix

sv Dra åt bult och mutter växelvis

nl Moeren kruislings aandraaien

it Stringere le viti (vedi figura 5)

fi Kiristä ruuvit ristikkäin

es Apretar los tornillos diametralmente

opuestos de forma sincronizada

da Skruer krydsspændes

pl Śruby dokręcaćprzeciwlegle parami

cz Šrouby utahujte příčně

hu Húzza meg a csavarokat egymás

után átlóban

el Σφίξτε τα παξιμάδια με

αντιδιαμετρική σειρά

ru Затянуть болты крест-накрест

zh 以对角次序锁紧螺母

2/2 2013-11-11 M4136xx 4 319 0198 0 Siemens Building Technologies

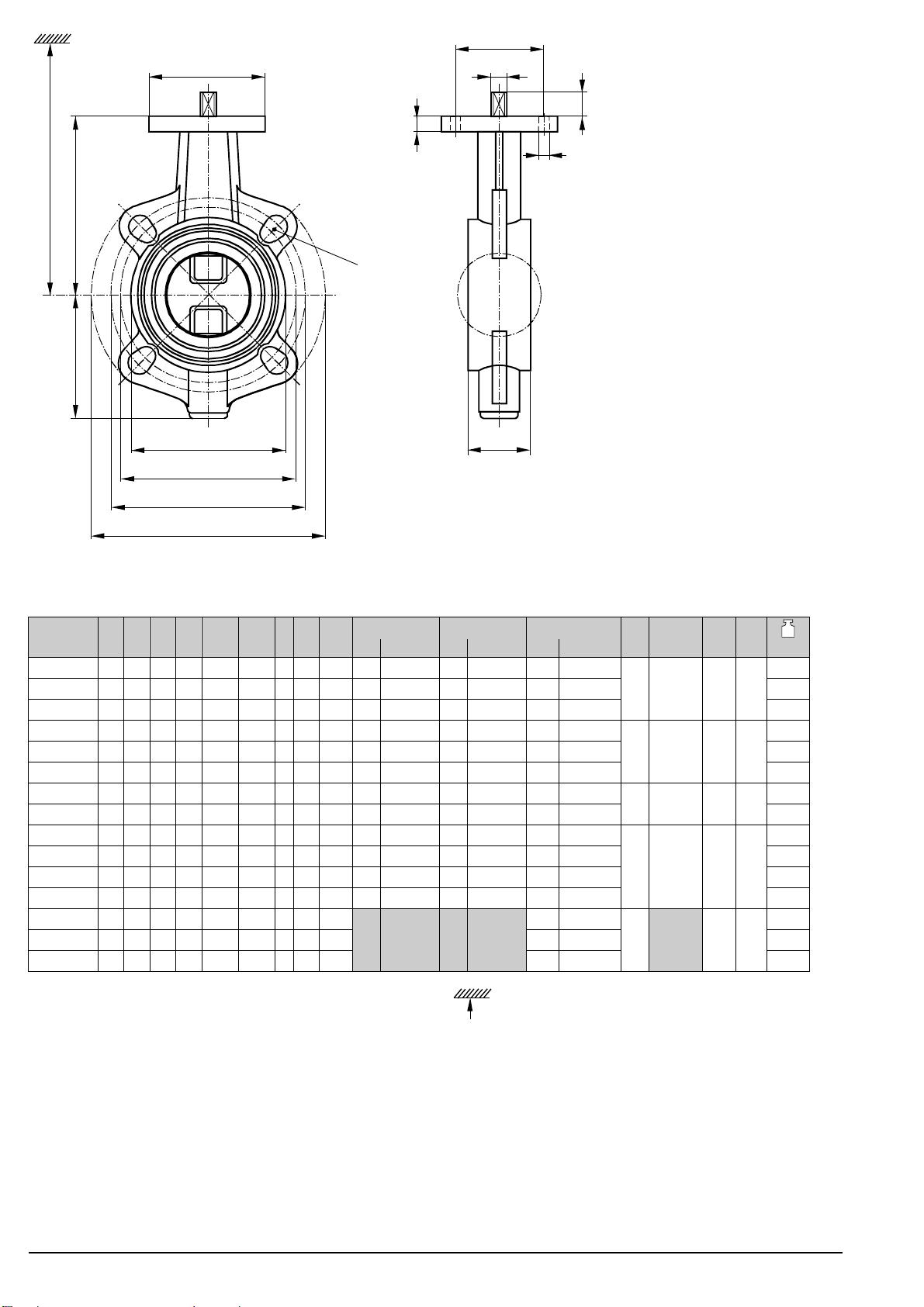

D5 X

4136M01 H

[mm]

VKF46

(PN 6, PN 10, PN 16)

Type DN A B C G J * T D5 L PN 6 PN 10 PN 16 X Y Z kg

ø ø øE1 F øE2 F øE2 F EN 5211 [kg]

VKF46.40 40 33 140 82 66 113 10 54 11.5 100 M12 (4x) 110 M16 (4x) 110 M16 (4x)

1.8

VKF46.50 50 43 157 95 85 126 10 54 11.5 110 M12 (4x) 125 M16 (4x) 125 M16 (4x) F04 42 6 2.2

VKF46.65 65 46 177 115 93.5 134.5 10 54 11.5 130 M12 (4x) 145 M16 (4x) 145 M16 (4x) 2.9

VKF46.80 80 46 192 138 104.5 157 10 65 15.5 150 M16 (4x) 160 M16 (8x) 160 M16 (8x)

4.0

VKF46.100 100 52 221 158 115.5 167.5 10 65 15.5 170 M16 (4x) 180 M16 (8x) 180 M16 (8x) F05 50 7 5.2

VKF46.125 125 56 256 188 128 180 10 65 15.5 200 M16 (8x) 210 M16 (8x) 210 M16 (8x) 6.9

VKF46.150 150 56 281 212 152 203 12 90 18.5 225 M16 (8x) 240 M20 (8x) 240 M20 (8x) 17 F07 70 9 9.5

VKF46.200 200 60 320 268 177.5 228.5 12 90 18.5 280 M16 (8x) 295 M20 (8x) 295 M20(12x) 13.2

VKF46.250 250 68 403 320 213 266 15 125 23.5 335 M16(12x) 350 M20(12x) 355 M24(12x)

22 F10 102 11

22.5

VKF46.300 300 78 478 370 238 290.5 15 125 23.5 395 M20(12x) 400 M20(12x) 410 M24(12x) 31.5

VKF46.350 350 78 522 408 269 332 20 125 28.5 445 M20(12x) 460 M20(16x) 470 M24(16x) 39.4

VKF46.400 400 102 596 470 313 363 20 125 28.5 495 M20(16x) 515 M24(16x) 525 M27(16x) 58.7

VKF46.450 450 114 630 530 335 397 25 210 ≤140 585 M27(20x)

VKF46.500 500 127 710 574 371 437 23 210 ≤140 650 M30(20x) 165 22 107

VKF46.600 600 154 830 675 435 498 24 210 ≤140 770 M33(20x) 171

H = J* +

160 mm (SAL..; DN 40…125) +(> 200 mm)

210 mm (SQL36E50..; DN40…125)

235 mm (SQL36E65; DN150…200)

257 mm (SQL36E110; DN250…400)

282 mm (SQL36E160; DN450…600)

ã2002 – 2013 Siemens Switzerland Ltd
