Sigma BC 1609 Manuale utente

BIKE COMPUTER TOPLINE

BC 1609

www.sigmasport.com

PAGE 3-68

Deutsch

·English

Français

·Italiano

Español

Nederlands

PAGE 69-114

Português

Polski

Magyar

Česky

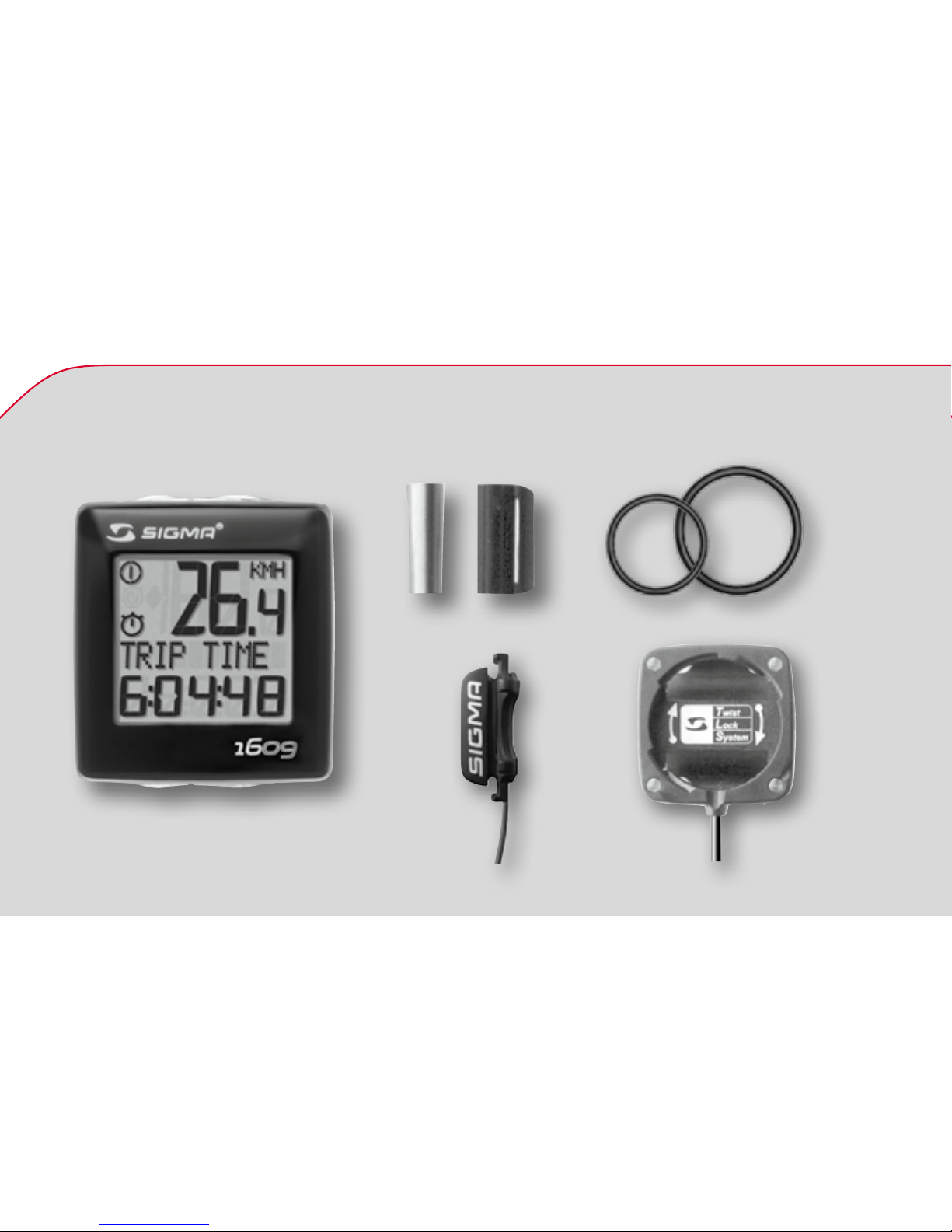

1 Inhalt / Contents / Contenu / Contenuti / Contenido / Inhoud

Die Abbildungen zu diesen Montagetexten beﬁnden sich auf dem beiliegenden Faltblatt!

Die Halterung kann entweder mit Kabelbinder (dauerhafte Anbringung) oder wahlweise

mit den O-Ringen montiert werden.

Lenker oder Vorbau?

Montage am Vorbau: Die im Lieferumfang enthaltene Halterung ist für die Lenker-

montage vorgesehen. Für die Vorbaumontage lösen Sie die 4 Schrauben auf der

Rückseite, drehen die Platte um 90° und befestigen Sie wieder.

Gelbe Folie entfernen.

2 Die Montage / Assembly

Illustrations belonging to these assembly notes can be found in the enclosed folded

sheet! The bracket can either be fitted with cable ties (permanent attachment) or

with the O-rings.

Handlebars or front end?

Assembly to the front end: The bracket supplied is designed to be fitted to the

handlebars. To assemble it to the front end, undo the 4 screws on the back, turn

the plate by 90° and tighten them back up.

Remove yellow film.

2 Le montage / Montaggio

Les illustrations relatives aux instructions de montage se trouvent sur le dépliant

joint ! Le support peut être monté au moyen d‘un serre-câbles (mise en place

permanente) ou d‘anneaux toriques.

Guidon ou cadre ?

Montage sur le cadre : le support fourni est prévu pour un montage sur le guidon.

Pour monter ce support sur le cadre, desserrer les 4 vis sur sa face arrière,

tourner la plaque à 90° et resserrer les vis.

Retirer le film jaune.

Le immagini relative a queste note per il montaggio si trovano nel pieghevole

allegato! Il supporto può essere montato sia con una fascetta per cablaggio

(fissaggio resistenze) sia con un O-ring.

Manubrio o avancorpo?

Montaggio all‘avancorpo: il supporto diponibile nella confenzione è previsto per

il montaggio del manubrio. Per il montaggio sull‘avancorpo allentare le quattro

viti della parte posteriore, ruotare il piatto di 90° e fissare nuovamente.

Rimuovere la pellicola gialla.

2 Le montage / Montaggio 2 Montaje / Montage

De afbeeldingen bij deze montageteksten vindt u op het bijgeleverde vouwblad!

De houder kan of met de kabelbinders (duurzame bevestiging) of naar keuze met

de O-ringen gemonteerd worden.

Stuur of voorbouw?

Montage op de voorbouw: de bijgeleverde houder is bedoeld voor montage op het

stuur. Schroef voor montage op de voorbouw, de 4 schroeven aan de achterkant

los, draai het plaatje 90° en bevestig het weer.

Gele folie verwijderen.

¡Las imágenes de estos textos de montaje se encuentran en la hoja plegada adjunta!

El soporte se puede montar tanto con abrazaderas para cables (montaje permanente)

u opcionalmente con las juntas tóricas.

¿Manillar o tija del manillar?

Montaje en la tija del manillar: El soporte contenido en el suministro está previsto

para ser montado en el manillar. Para el montaje en la tija del manillar afloje los

4 tornillos de la parte posterior, gire la placa 90° y vuelva a ajustarlos.

Retirar la lámina amarilla.

2.1 Montage 2. Rad / Installation of the 2nd Bike / Montage de la 2eme Roue

Wechsel zwischen RAD 1 ( ) und RAD 2 ( ) erfolgt automatisch.

Es muss nur der (optionale) Lenkerhalter mit WS 2 eingesetzt

werden (Nachrüstset Rad 2 Art.-Nr.: 00428).

Switching between BIKE 1( ) and BIKE 2( ) is automatic.

The (optional) handlebar holder with WS 2 must be used

(Accessory set “BIKE 2” Ref. No.: 00428).

Le changement entre la ROUE 1( ) et la ROUE 2( ) est effectué

automatiquement. Il faut utiliser le support vélo (en option) avec

WS 2 (Set d‘équipement “VELO 2” n° art.: 00428).

Wheel 1

1609

2.1 Montage 2. Rad / Installation of the 2nd Bike / Montage de la 2eme Roue 2.1 Montaggio Bici 2 / Montaje de la 2.ª Rueda / Montage van Fiets 2

Het wisselen van FIETS 1( ) naar FIETS 2( ) gaat automatisch.

De (optionele) stuurhouder met WS 2 moet ingezet worden

(uitbreidingsset „FIETS 2” Art.nr.: 00428).

El cambio entre la RUEDA 1( ) y RUEDA 2( ) se realiza

automáticamente. Debe emplearse el soporte del manillar

(opcional) con el WS 2 (juego de equipamiento posterior

“RUEDA 2” Nº de Art.: 00428).

Il passaggio dalla BICICLETTA 1( ) alla BICICLETTA 2( )

avviene automaticamente. È necessario inserire il supporto

manubrio (optional) con WS 2 (Set aggiuntivo con “BICI 2”

Cod.-Art.: 00428).

optional

Wheel 2

1609

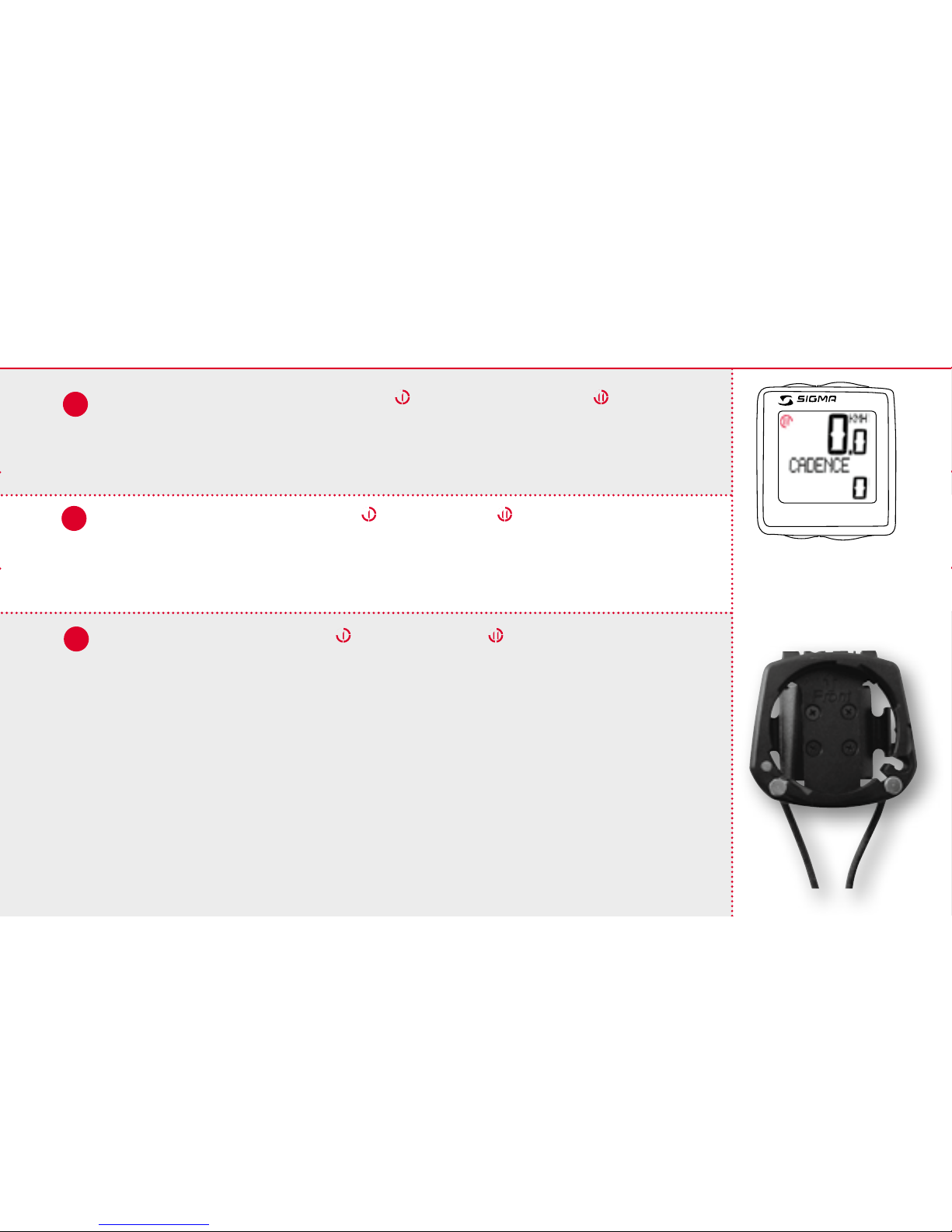

Aus Stromverbrauchsgründen, wird der BC 1609 ohne Batterie

ausgeliefert. Setzen Sie bitte die Batterie ein, indem Sie den

Batteriefachdeckel mit einer Münze öffnen. Nachdem Sie die Batterie

eingelegt haben, schließen Sie den Deckel mit Hilfe einer Münze.

Die Anzeige springt automatisch in den Einstellungsmodus.

For reasons of energy consumption, the BC 1609 is supplied

without a battery. Please insert the battery by opening the battery

compartment with a coin. Once you have inserted the battery,

close the cover with the aid of the coin. The display automatically

jumps to setting mode.

Le BC 1609 est fourni sans pile afin de limiter la consommation

d‘énergie. Mettre la pile en place en ouvrant le couvercle du

compartiment à piles au moyen d‘une pièce de monnaie. Après avoir

mis la pile en place, refermer le couvercle au moyen d‘une pièce de

monnaie. L‘affichage passe automatiquement en mode de réglage.

3 Inbetriebnahme / Start-up / Mise en service

3 Messa in funzione / Puesta en marcha / Ingebruikneming

Vanwege het stroomverbruik, wordt de BC 1609 zonder batterij

geleverd. Plaats de batterij door het plaatje van het batterijvak

met een muntje te openen. Nadat de batterij geplaatst is, het

plaatje weer sluiten m.b.v. het muntje. Het display springt

automatisch in de instellingsmodus.

Por razones de consumo de energía el BC 1609 se suministra sin

batería. Coloque la batería abriendo la tapa del compartimento de

la batería con una moneda. Una vez que se ha colocado la batería

cierre la tapa con ayuda de la moneda. La indicación cambia

automáticamente al modo de ajuste.

A causa del consumo energetico, il BC 1609 viene fornito senza

batterie. Montate la batteria dopo aver aperto il coperchio del

vano batterie con una moneta. Dopo aver inserito la batteria,

richiudete il vano batterie con l‘aiuto della moneta. Il display

passa automaticamente alla modalità impostazioni.

1609

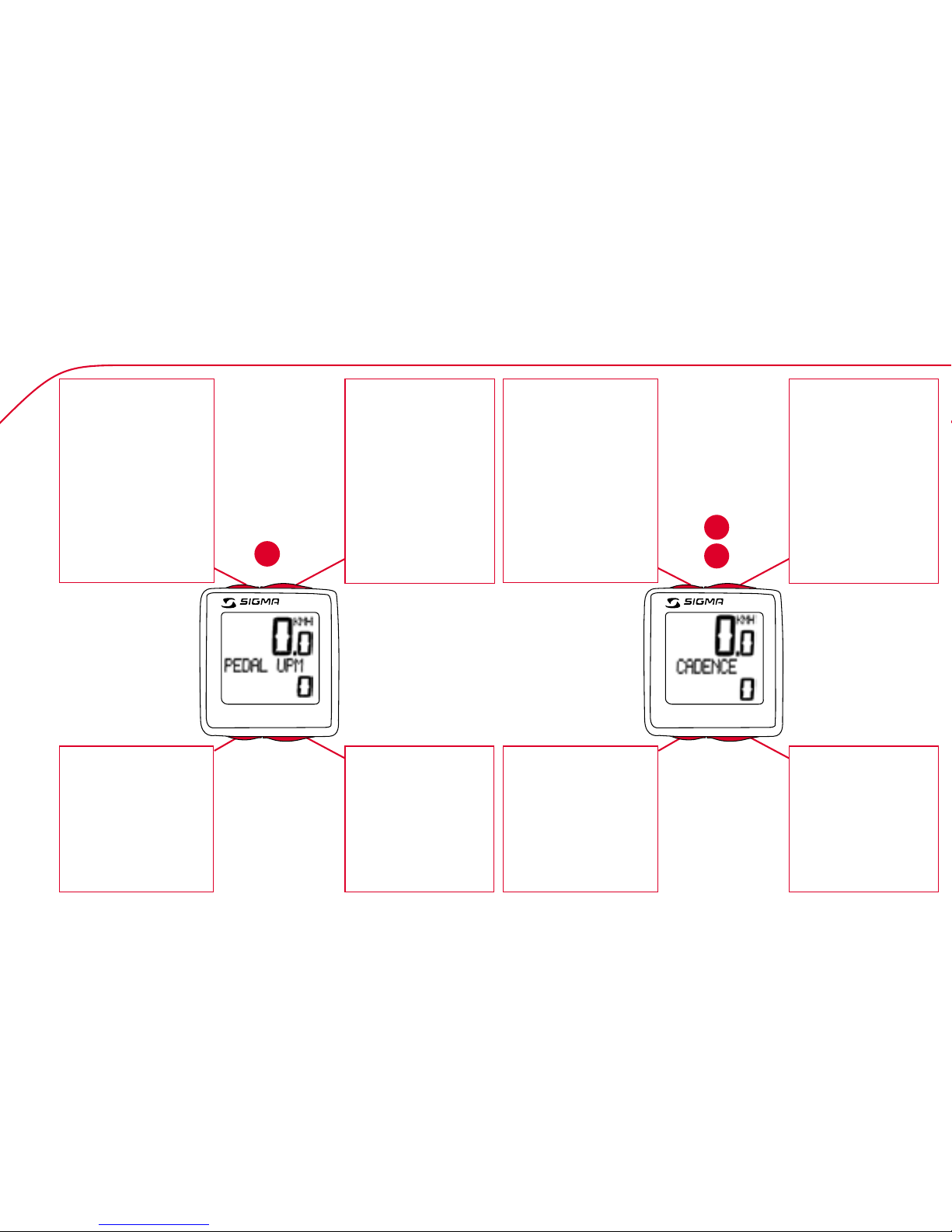

3.1 Tastenbelegung / Key functions

RESET

+ = LICHT

SET

* Nicht während

der Fahrt

RESET

TAGES KM

FAHRZEIT

DURCH. KMH

MAX. KMH

DURCH. UPM

STOPPUHR

COUNTDOWN

KM ZÄHLER +/-

SET

SPRACHE

KMH/MPH

RADUMFANG 1/2

UHRZEIT

KM-RAD 1/2

ZEIT-RAD 1/2

KONTRAST

MODE 2

PEDAL UPM

UHRZEIT

STOPPUHR

COUNTDOWN

KM ZÄHLER +/-

TEMPERATUR

GESAMT KM 1/2*

GESAMT KM*

GESAMTZEIT 1/2*

GESAMTZEIT*

MODE 1

TAGES KM

FAHRZEIT

DURCH. KMH

MAX. KMH

DURCH. UPM

RESET

+ = LIGHT

SET

* Not whilst

moving

RESET

TRIP DIST

TRIP TIME

AVG. SPEED

MAX. SPEED

AVG. CADENCE

STOPWATCH

COUNTDOWN

TRIP UP/DOWN

SET

LANGUAGE

KMH/MPH

WHEEL SIZE 1/2

CLOCK

ODO 1/2

TIME 1/2

CONTRAST

MODE2

CADENCE

CLOCK

STOPWATCH

COUNTDOWN

TRIP UP/DOWN

TEMPERATUR

TOTAL ODO 1/2*

TOTAL ODO*

TOTAL TIME 1/2*

TOTAL TIME*

MODE 1

TRIP DIST

TRIP TIME

AVG. SPEED

MAX. KMH

AVG. CADENCE

1609 1609
