Inhalt

1. Zu diesem Dokument 3

2. Allgemeine Sicherheitshinweise 3

3. Gerätebeschreibung 4

4. Elektrischer Anschluss 13

5. Montage 14

6. Funktion 26

7. Reinigung und Pﬂege 30

8. Entsorgung 31

9. Herstellergarantie 32

10. Technische Daten 34

11. Störungsbehebung 36

– 3 – Inhalt

1. Zu diesem Dokument

– Urheberrechtlich geschützt. Nachdruck, auch auszugs-

weise, nur mit unserer Genehmigung.

– Änderungen, die dem technischen Fortschritt dienen,

vorbehalten.

Warnung vor Gefahren!

Warnung vor Gefahren durch Strom!

Warnung vor Gefahren durch Wasser!

2. Allgemeine Sicherheitshinweise

!Gefahr durch Nichtbeachtung der

Gebrauchsanleitung!

Diese Anleitung enthält wichtige Informationen für den

sicheren Umgang mit dem Gerät. Auf mögliche Gefahren

wird besonders hingewiesen. Die Nichtbeachtung kann zu

Tod oder schweren Verletzungen führen.

• Anleitung sorgfältig lesen.

• Sicherheitshinweise befolgen.

• Zugänglich aufbewahren.

– Der Umgang mit elektrischem Strom kann zu

gefährlichen Situationen führen. Die Berührung von

stromführenden Teilen kann zu elektrischem Schock,

Verbrennungen oder Tod führen.

– Die Arbeit an der Netzspannung ist nur durch

qualiﬁziertes Fachpersonal zulässig.

– Landesübliche Installationsvorschriften und Anschluss-

bedingungen sind zu beachten (z.B. D: VDE 0100,

A: ÖVE-ÖNORM E8001-1, CH:SEV 1000).

– 4 – Inhalt

– Nur Original-Ersatzteile verwenden.

– Reparaturen sind nur durch Fachbetriebe zulässig.

3. Gerätebeschreibung

Bestimmungsgemäßer Gebrauch

Leuchte L 270 Digi SC

– LED-Leuchte mit Infrarot-Bewegungssensor und

wechselbaren, beleuchteten Hausnummernpanels.

– Wandmontage im Außenbereich.

– Leuchten über Bluetooth-Mesh-Standard vernetzbar.

– Bedienung über Steinel Connect App.

Bestimmungsgemäßer Gebrauch

Leuchte L 271 Digi SC

– LED-Leuchte mit Infrarot-Bewegungssensor.

– Wandmontage im Außenbereich.

– Leuchten über Bluetooth-Mesh-Standard vernetzbar.

– Bedienung über Steinel Connect App.

Bestimmungsgemäßer Gebrauch

Leuchte L 271 Digi C

– LED-Leuchte.

– Wandmontage im Außenbereich.

– Leuchten über Bluetooth-Mesh-Standard vernetzbar.

– Bedienung über Steinel Connect App.

– 5 – Inhalt

Funktionsprinzip Bewegungssensor

Das Funktionsprinzip bezieht sich auf die Sensorvariante

(SC) oder auf die manuelle Variante (C) in Kombination mit

einem Bluetooth-Sensor-Produkt.

– Der Infrarot-Sensor erfasst die Wärmestrahlung von

sich bewegenden Körpern (z.B. Menschen, Tieren).

DieWärmestrahlung wird elektronisch umgesetzt und

schaltet das Gerät automatisch ein.

– Die sicherste Bewegungserfassung erfolgt bei Montage

des Geräts seitlich zur Gehrichtung.

– Die Reichweite der Bewegungserfassung ist einge-

schränkt, wenn direkt auf das Gerät zugegangen wird.

– Durch Hindernisse (z.B. Bäume, Mauern oder Glas-

scheiben) kann die Bewegungserfassung eingeschränkt

werden oder nicht möglich sein.

– Plötzliche Temperaturschwankungen durch Wetterein-

ﬂüsse werden nicht von Wärmequellen unterschieden.

– 6 – Inhalt

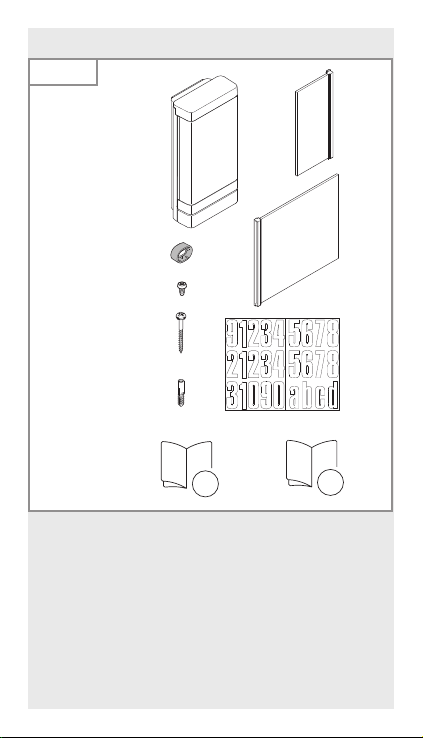

Lieferumfang Leuchte L 270 Digi SC

3.1

3×

1× 1×

1×

3×

1×

3×

8×

– 1 LED-Leuchte mit Infrarot-Bewegungssensor

– 1 Beleuchtetes Panel groß

– 1 Beleuchtetes Panel klein

– 3 Abstandshalter

– 8 Schrauben zur Montage der Panels

– 3 Schrauben zur Montage der Leuchte

– 3 Dübel

– 1 Hausnummernbogen

– 1 Sicherheitsdatenblatt (A)

– 1 Quick-Start (B)

– 7 – Inhalt

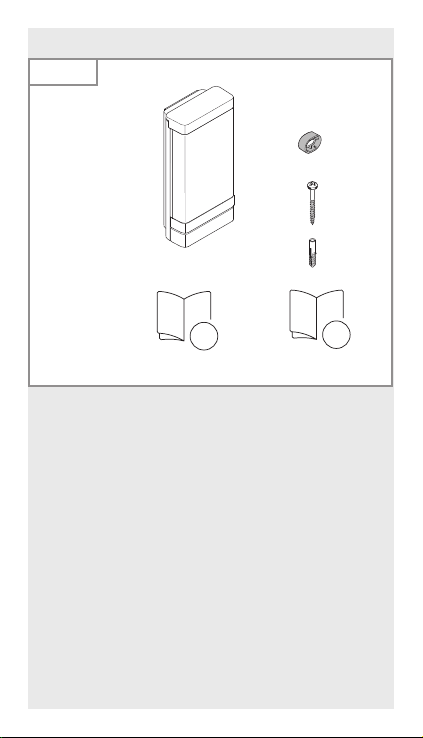

Lieferumfang Leuchte L 271 Digi SC

3.2

1×1×

3×

1×

3×

– 1 LED-Leuchte mit Infrarot-Bewegungssensor

– 3 Abstandshalter

– 3 Schrauben

– 3 Dübel

– 1 Sicherheitsdatenblatt (A)

– 1 Quick-Start (B)

– 8 – Inhalt

Lieferumfang Leuchte L 271 Digi C

3.3

1×1×

3×

1×

3×

– 1 LED-Leuchte

– 3 Abstandshalter

– 3 Schrauben

– 3 Dübel

– 1 Sicherheitsdatenblatt (A)

– 1 Quick-Start (B)

– 9 – Inhalt

Produktmaße Leuchte L 270 Digi SC

3.4

116mm

235mm

65mm

366mm

Produktmaße

Leuchten L 271 Digi SC und L 271 Digi C

3.5

116mm

235mm

65mm

– 10 – Inhalt

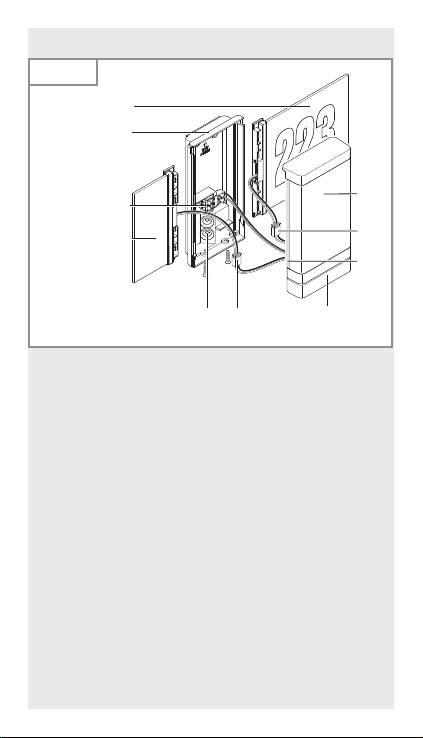

Geräteübersicht Leuchte L 270 Digi SC

3.6

A Beleuchtetes Hausnummernpanel

B Wandhalter

C Anschlussklemme

D Beleuchtetes Panel

E LED-Abdeckung

F Verbindungsstecker

G Panelhalter

H Dichtstopfen

I Verbindungsstecker

J Sensoreinheit
