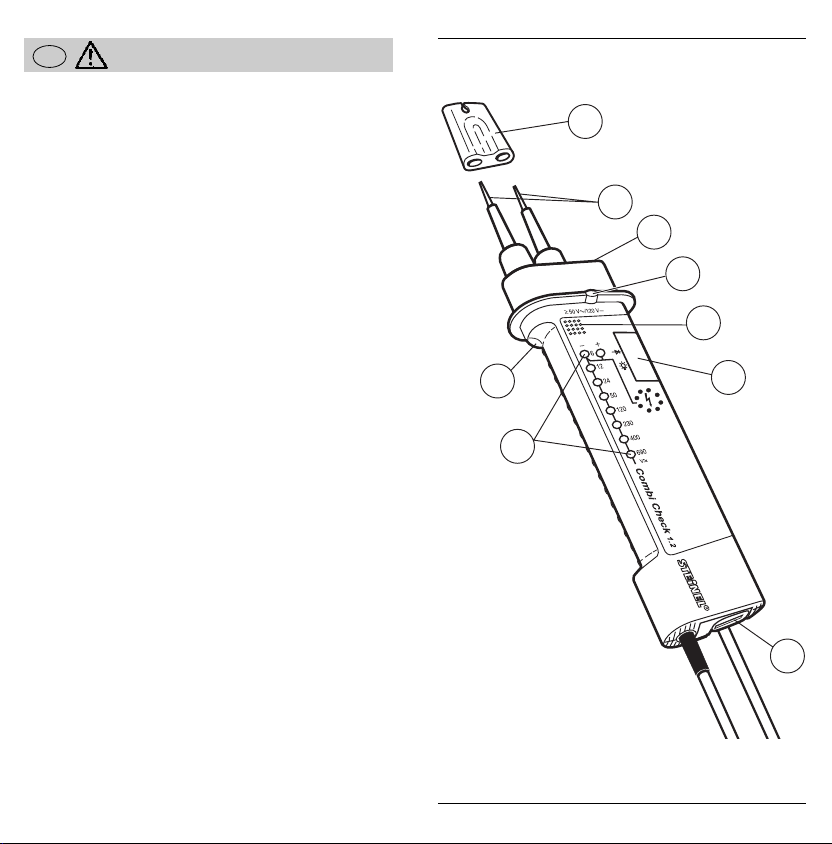

Caractéristiques techniques
Test des piles et du fonctionnement de l’appareil
Dimensions : (L x l x H) 230 x 55 x 34 mm
Plage de tension nominale : Combi Check 1.2 : 6-690 V C.A./C.C.
Master Check 3.2 : 6-400 V C.A./C.C.
Plage de fréquences : 0–100 Hz ;
affichage du C.A. pour f > 2 Hz
Résistance aux crêtes de tension :
Combi Check 1.2 : 6 KV
Master Check 3.2 : 4 KV
Résistance d’entrée : > 300 kOhm
Courant d’entrée : Combi Check 1.2 : Is < 2,5 mA pour 690 V
Master Check 3.2 : Is < 2,5 mA pour 400 V
Test de continuité : continuité < 500 kOhm
Test de phase unipolaire : affichage pour les tensions
(uniquement Combi Check 1.2)
> 90 V C.A. (signal acoustique)
Température d’utilisation : de –10 °C à +55 °C
Durée de vie des piles : env. 1 500 tests
Type de pile : 2 x Micro 1,5 V AAA alcalines
(ne pas utiliser de piles rechargeables)
Indice de protection : IP 50
Homologation : selon EN 61243-3
= VDE 0682 partie 401
Poids : 135 g
Mise en place des piles:
Ouvrir le compartiment à
piles avec un tournevis ou
une pièce de monnaie.
Quand la face arrière de
l’appareil est vers le haut et
qu’on tourne le verrou de 45°
vers la droite, la fermeture
s’ouvre et on peut retirer le
boîtier à piles jusqu’à la
butée. Mettre les piles en
place de la façon indiquée
dans le boîtier (ne pas utili-
ser de piles rechargeables!).
Pour fermer le compartiment
à piles, enfoncer le boîtier à
piles jusqu’à la butée dans le
compartiment et enclencher
le compartiment en faisant
tourner le verrou de 45° vers
la gauche.
ATTENTION: ne pas utiliser
le testeur de tension quand
le compartiment à piles est
ouvert.

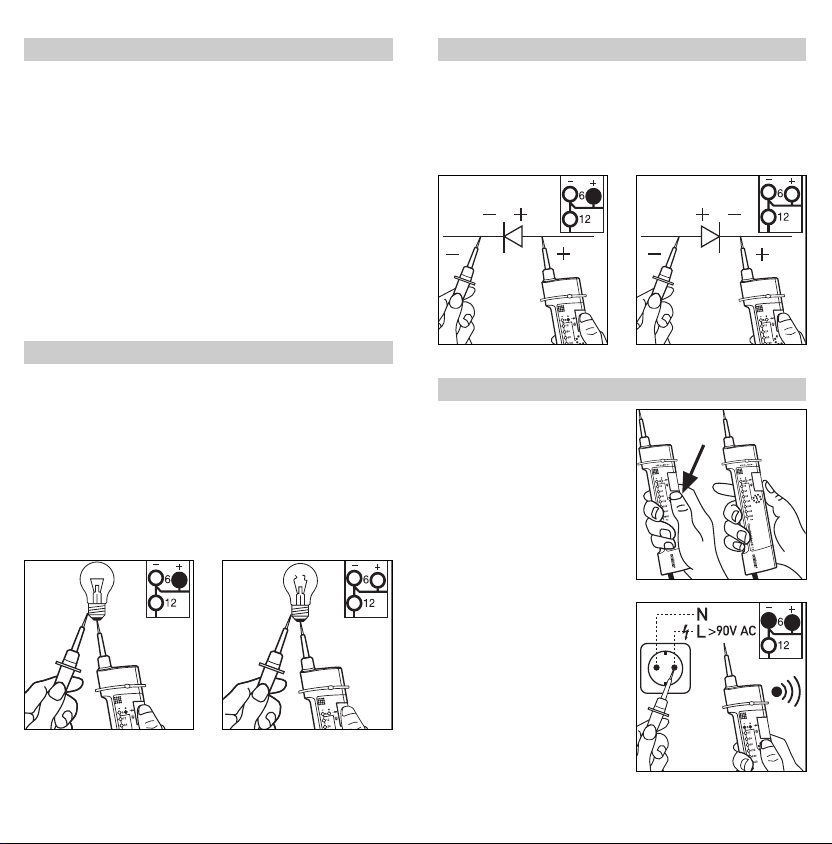

Test de fonctionnement/test
des piles:
Court-circuiter les pointes de
test et appuyer sur le bouton.
Toutes les DEL doivent s’allu-
mer pendant un bref instant.
Ensuite, seule la diode +6 V
reste allumée et l’appareil
émet un signal acoustique. Si
la diode +6 V clignote pen-
dant ce test, il faut changer
les piles le plus rapidement
possible.
À chaque test de
tension/continuité suivant, les
DEL clignotent pour rappeler
qu’il faut changer les piles.
17
Consignes de sécurité
ç
y
Le testeur de tension ne
doit être utilisé que dans la
plage de tension nominale
indiquée. Les dispositions
d’emploi relatives aux tes-
teurs de tension (norme
NF-C-18-510 Section
8.2.1) indiquent qu'il faut
vérifier le bon fonctionne-
ment du testeur juste avant
de procéder à l'essai d'ab-
sence de tension. En cas
de défaillance de l'afficha-
ge pendant cette vérificati-
on, il ne faut plus utiliser le
testeur de tension.
y
L’indication d’un dépasse-
ment de la limite supérieu-
re pour tensions faibles
(ELV) a pour unique but
d’avertir l’utilisateur et ne
constitue pas une valeur
de mesure.
y
Grâce à la résistance
d’entrée élevée, l’appareil
peut afficher des tensions
capacitives ou inductives.
y
Pendant le test, tenir l'ap-
pareil uniquement par les
poignées et ne pas tou-
cher les pointes de test.
N'effectuer que des tests
de tension bipolaires.
y
Avant d’utiliser le testeur
de tension dans un endroit
bruyant, il faut s’assurer
que le signal acoustique
est audible.
y
Les diodes s’allument à
80-85 % de la plage de
tension concernée.
yL'affichage correct n'est
garanti que dans une plage
de températures comprise
entre –10 °C et +55 °C.
y
Il faut vérifier le bon fonc-
tionnement du testeur
juste avant et après l'essai
d'absence de tension. Si
une ou plusieurs diodes
ne s’allument pas ou si le
témoin de disponibilité
reste éteint, il ne faut plus
utiliser le testeur.
y
Il est interdit à toute per-
sonne non autorisée de
démonter le testeur de
tension et ses dispositifs
complémentaires.
y
Il faut ranger l'appareil
dans un endroit sec et
propre.
y
Ne pas utiliser l'appareil
quand il est exposé aux
précipitations (p. ex. rosée
ou pluie) (IP 50).
y
Dans le cadre de son
fonctionnement prolongé
maximum, l'appareil peut
être raccordé jusqu'à
30 secondes à la tension
maximum de la plage de
tension nominale.
y
Un éclairage défavorable
(p. ex. soleil) peut affecter
la lisibilité de l'affichage.
y
ATTENTION: ne pas utili-
ser le testeur de tension
quand le compartiment à
piles est ouvert.
