Steren BAF-1545 Manuale utente

AUDI

V0.0 0715vManual de instrucciones

BAF-1545/BAF-1545BT

Bafle amplificado profesional de

15", 2 800 W PMPO y lector SD

BAF-1545, BAF-1545BT

Baﬂ e ampliﬁ cado profesional de 15”,

2 800 W PMPO y lector SD

Gracias por la compra de este producto Steren.

Este manual contiene todas las indicaciones necesarias para manejar su

nuevo Baﬂ e ampliﬁ cado profesional de 15”, 2 800 W PMPO y lector SD

Por favor, revíselo completamente para estar seguro de cómo utilizar

apropiadamente el producto.

Para apoyo, compras y todo lo nuevo que tiene Steren,

visite nuestro sitio web:

www.steren.com

La información que se muestra en este manual sirve únicamente

como referencia sobre el producto. Debido a actualizaciones pueden

existir diferencias.

Por favor, consulte nuestra página web (www.steren.com) para

obtener la versión más reciente del instructivo.

IMPORTANTE

• Si utiliza el equipo en exteriores, asegúrese de que esté cubierto adecuadamente.

• No intente abrir el equipo, puede ocasionar un mal funcionamiento y anular la garantía.

• En caso de que requiera revisión acuda con un distribuidor autorizado.

• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras de

agua.

• No exponga el equipo a frío extremo. Si debe utilizar el equipo en condiciones frías,

asegúrese de mandar una señal baja a través de la bobina de la bocina por 15 minutos.

• No utilice solventes u otros productos químicos para limpiar el exterior del sistema.

• Siempre utilice un paño suave y seco para limpiar el equipo.

• Si el cordón de alimentación está dañado debe ser reemplazado por el fabricante, su

agente de servicio o por personal caliﬁ cado para evitar cualquier riesgo.

“La operación de este equipo está sujeta a las siguientes dos

condiciones: (1) es posible que este equipo o dispositivo no

cause interferencia perjudicial y (2) este equipo o dispositivo debe

aceptar cualquier interferencia, incluyendo la que pueda causar su

operación no deseada.”

Este baﬂ e cuenta con los perﬁ les de Bluetooth AVRCP v1.0 y A2DP

v1.2. Asegúrese de que el dispositivo que va a conectar también los

tenga para que la conexión sea completamente funcional.

Si existen obstáculos entre el baﬂ e y el dispositivo conectado vía

Bluetooth, puede haber interferencia o disminución del rango de

operación.

CARACTERÍSTICAS

Este baﬂ e profesional es perfecto para sonorizar tus ﬁ estas, dar discursos en reuniones o

hacer karaoke y disfrutar horas de diversión con excelente audio, ya que permite ecualizar

con una potencia sorprendente, gracias a su sistema de 2 vías (graves y agudos) y su

crossover integrado.

Incluye un funcional módulo con lector de tarjeta SD y pantalla LCD para reproducir y

controlar tu música en formato MP3 de manera práctica y sencilla. Además, cuenta con

entradas de micrófono y auxiliar (RCA) para conectar dispositivos externos como laptops,

smartphones o reproductores MP3 y, si deseas más intensidad de audio, puedes conectar

otro baﬂ e en cascada en su salida de línea tipo Speakon.

Su gabinete está fabricado con plástico de alta resistencia y tiene ruedas para que lo

transportes fácilmente o, si lo preﬁ eres, puedes montarlo con un pedestal (como nuestros

modelos BAF-150 y BAF-160).

Reproductor de tarjetas de memoria

Salida ampliﬁ cada

Ruedas para el transporte

CONTROLES BAF-1545

MIC INPUT

MODE

LINE INPUT

LINE OUT

OFF

SPEAKER OUT

11 12

MIC INPUT

MODE

LINE INPUT

LINE OUT

OFF

SPEAKER OUT

11 12

MODE

CONTROLES BAF-1545BT

1. Control MIC INPUT: Ajusta el nivel de volumen del micrófono (ya sea 6,3 mm o

Cannon).

2. MIC Input: Permite la conexión de micrófonos con conectores de 6,3 mm o Cannon.

3. Control de volumen de entrada de línea

4. LINE INPUT: Por medio de los conectores RCA y Cannon puede conectar un equipo de

audio externo como un reproductor CD, MP3, DVD, mezcladora, etcétera.

5. Treble: Ajusta el nivel de tonos agudos.

6. Bass: Ajusta el nivel de tonos graves.

7. Control maestro: Ajusta el nivel de volumen general.

8. Salida de señal: Salida ampliﬁ cada solo para baﬂ e pasivo.

9. Indicador de encendido.

10. Indicador de saturación: El LED se iluminará si hay sobrecarga. Cuando esto ocurra

baje los niveles de volumen para evitar daños en el baﬂ e.

11. Interruptor de encendido/apagado.

12. Permite conectar el cable de alimentación suministrado.

13. Fusible.

14. Line out: Permite conectar otro ampliﬁ cador mediante un conector tipo Cannon.

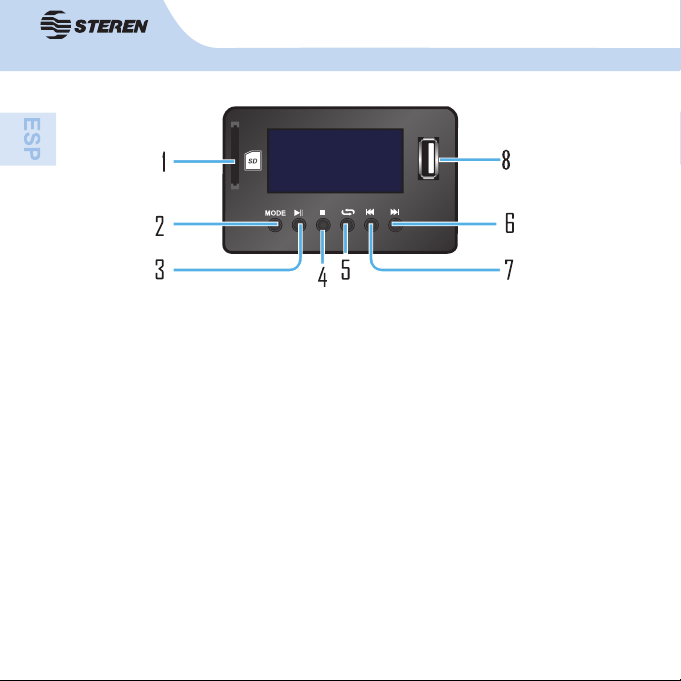

Reproductor MP3

1. Puerto SD: Permite conectar y reproducir archivos de sonido en formato MP3

almacenados en una tarjeta SD.

2. MODE: Sólo para el modelo BAF-1545, selecciona un modo de operación: SD y AUX

(para equipos conectados en LINE INPUT).

Sólo para el modelo BAF-1545BT, selecciona un modo de operación: SD, radio FM y

AUX (para equipos conectados en LINE INPUT), USB y conexión Bluetooth.

3. Reproducir/Pausa: Comienza o pausa la reproducción de una pista de audio.

Realiza una búsqueda y programación de estaciones de radio FM, sólo para el modelo

BAF-1545BT.

4. Detener: Detiene la reproducción de una pista de audio.

5. Selecciona uno de los modos de repetición:

- ONE: repite indeﬁ nidamente la pista actual.

- ALL (repetir todo): repite todos los archivos contenidos en el dispositivo SD/USB.

6. Adelantar/Volumen +: (sólo para el BAF-1545BT) Presione una vez para avanzar

a la siguiente canción/ estación FM programada. Mantenga presionado el botón para

aumentar el nivel de volumen en el reproductor.

7. Regresar/Volumen –: presione para regresar a la canción/e s t a c i ó n F M

programada, (sólo para el modelo BAF-1545BT). Mantenga presionado el botón para

disminuir el nivel de volumen en el reproductor.

8. Puerto USB (sólo para el modelo BAF-1545BT): Permite conectar y reproducir

archivos de sonido en formato MP3 almacenados en una memoria USB.

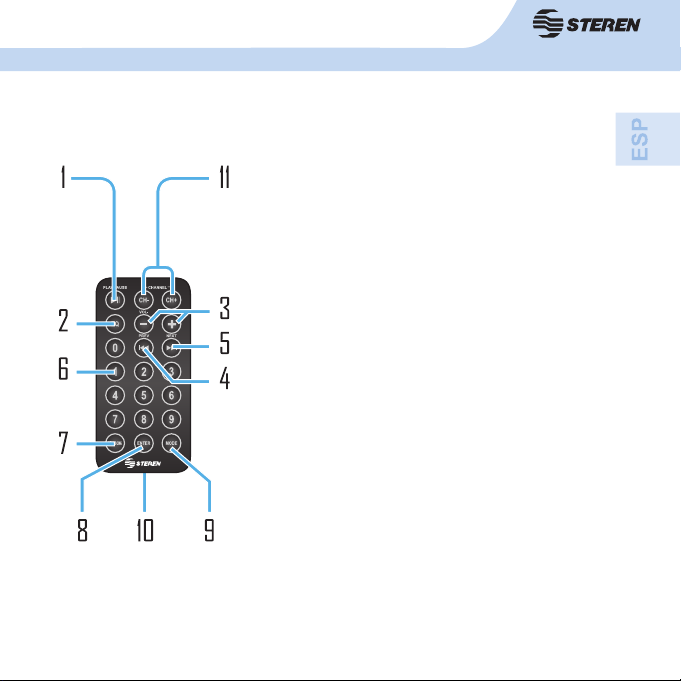

Control remoto

1. Reproducir/Pausa. Realiza una búsqueda y

programación de estaciones de radio FM, (sólo para el

modelo BAF-1545BT).

2. Ecualizador

3. Volumen + / –

4. PREV (Regresar):Presione para regresar a la

canción/estación FM programada, (sólo para el modelo

BAF-1545BT.)

Durante la reproducción de archivos de audio m a n t e n g a

presionado este botón para un retroceso rápido.

5. NEXT (Adelantar): Presione una vez para avanzar

a la siguiente canción / estación FM programada, (sólo

para el modelo BAF-1545BT). Durante la reproducción

de archivos de audio mantenga presionado este botón

para un avance rápido.

6. Botones numéricos: use estos botones

seguido de Pick song o Enter para seleccionar una

pista en especíﬁ co.

7. Pick song: Permite seleccionar la pista que desee

escuchar de manera directa. Si desea escuchar la pista

No. 11, primero pulse el número y a continuación este

botón.

8. ENTER: Tiene la misma función que el botón Pick

song.

9. MODE: Selecciona un modo de operación: SD y

AUX (para equipos conectados en LINE INPUT). Sólo

modelo BAF-1545.

Selecciona un modo de operación: SD, radio FM y

AUX (para equipos conectados en LINE INPUT), USB

y conexión Bluetooth. (Sólo modelo BAF-1545BT).

10. Compartimento de batería: Permite insertar una pila tipo botón CR2025.

11. CH+ /-: Selecciona manualmente una frecuencia de radio FM, (sólo para el modelo

BAF-1545BT).

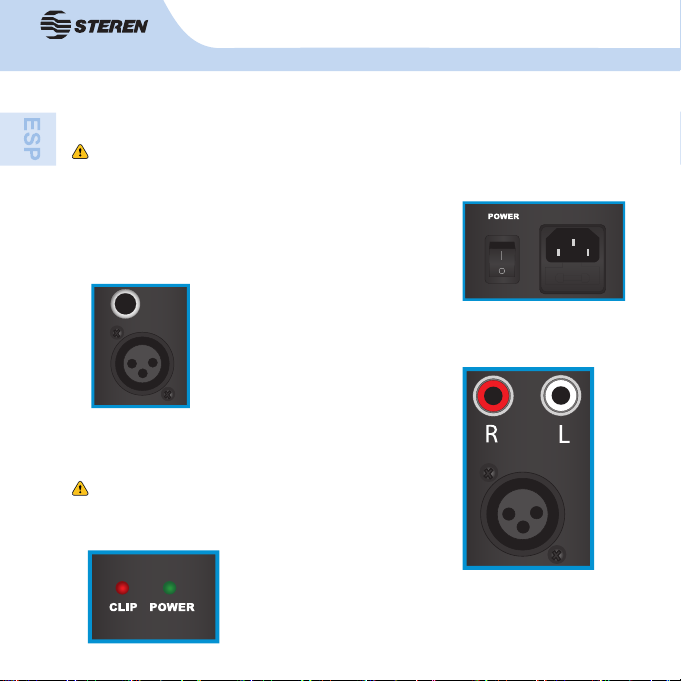

Realice las conexiones necesarias con todos los interruptores en la posición de

apagado (OFF). Asegúrese de que el volumen esté en el nivel más bajo. Posteriormen-

te podrá ajustarlo.

1. Conecte el cable polarizado a la corriente eléctrica y a su

vez al baﬂ e.

2. Conecte un micrófono a la entrada denominada MIC INPUT

mediante un conector de 6,3 mm o Cannon.

3. Utilice los conectores RCA de entrada y Cannon

de línea para conectar un reproductor de CD, MP3,

DVD, mezcladora, etcétera.

Para evitar daños en el equipo y una óptima

calidad del sonido es recomendable ajustar el

volumen de la fuente de audio ampliﬁ cada (ipod,

MP3, DVD, etc.) entre el 50 y el 70%.

4. Encienda todos los equipos. El LED verde se encenderá

indicando que el baﬂ e está encendido.

INSTRUCCIONES
