Tannoy CMS6 TDC Manuale utente

MODEL WITH TRANSFORMER

(SEE FIG. 2)

The RED and BLACK wires are connected

to the transformer as follows:

The BLACK lead to the transformer

primary "common" lead. The RED lead is

connected to the desired wattage tap.

WITHOUT TRANSFORMER

The RED wire connects to the crossover

terminal with the red dot. (Positive termi-

nal). The BLACK lead connects to the

unmarked terminal. (Negative terminal).

INSTALLING THE SPEAKER/SUB

PLATE ASSEMBLY

After connecting the RED and BLACK

leads to the speaker/sub assembly can

be attached to the enclosure.

Fasten the sub plate to the enclosure by

inserting the silver screws in the holes

labeled 1, 2, 3, and 4, as shown on Fig. 1.

The four remaining holes are used to

fasten the grille to the enclosure. Use the

white painted screws provided. Do not

over-tighten screws. Removable locktite

on these screws is recommended.

Note: A tile bridge is required for most

applications.

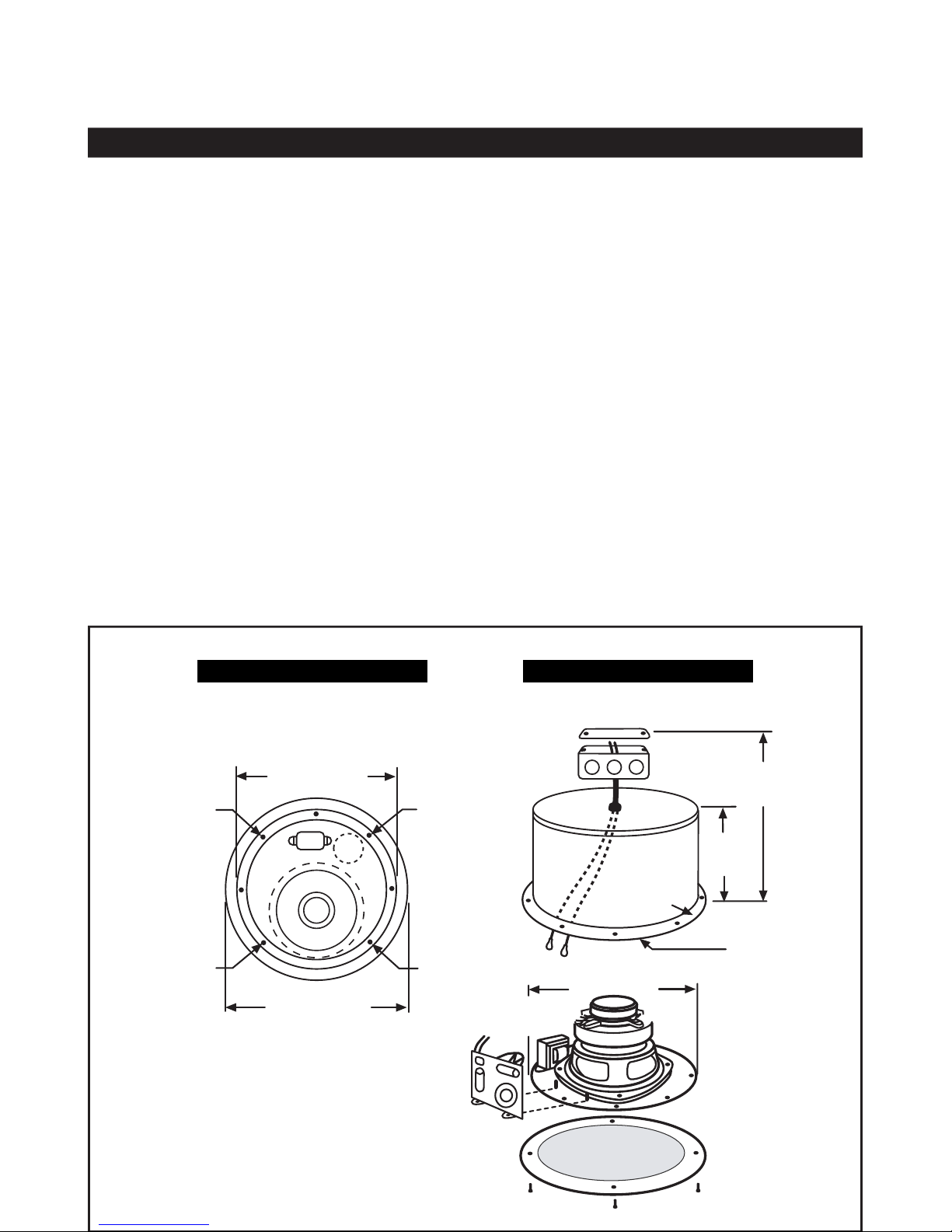

CMS6 TDC ASSEMBLY INSTRUCTIONS

FIGURE 2

335 GAGE AVENUE, SUITE 1, KITCHENER, ONTARIO CANADA N2M 5E1

PHONE5197451158 • FAX5197452364 • E-MAIL: inquiries@tannoyna.com

CAN DIA.

11

7

/

8

" 300mm

12

3

13

1

/

4

" 335mm

MOUNTING FLANGE DIA.

TO BOX INSTALLED

9

5

/

8

"

246mm

7

5

/

8

"

194 mm

MOUNTING

FLANGE

CAN

EXTENSION

7

/

16

" 11.5 mm

12" 305mm

HOLE

CUT OUT DIA.

FIGURE 1

4
