Thomashilfen EASyS Advantage Manuale utente

EASyS Advantage · EASyS Advantage S

EASyS Modular S ·tRide

5-puntsgordel

Montage handleiding – Accessoires

Cinghia a 5 punti

Istruzioni di montaggio – Accessori

Cinturón de 5 puntos

Instrucciones de montaje – Accesorios

Sangle à 5 points

Notice de montage – Accessoires

5-point belt

Assembly instructions – Accessory

5-Punkt-Gurt

Montageanleitung – Zubehör

1 2

5 6

3 4

7 8

9 10

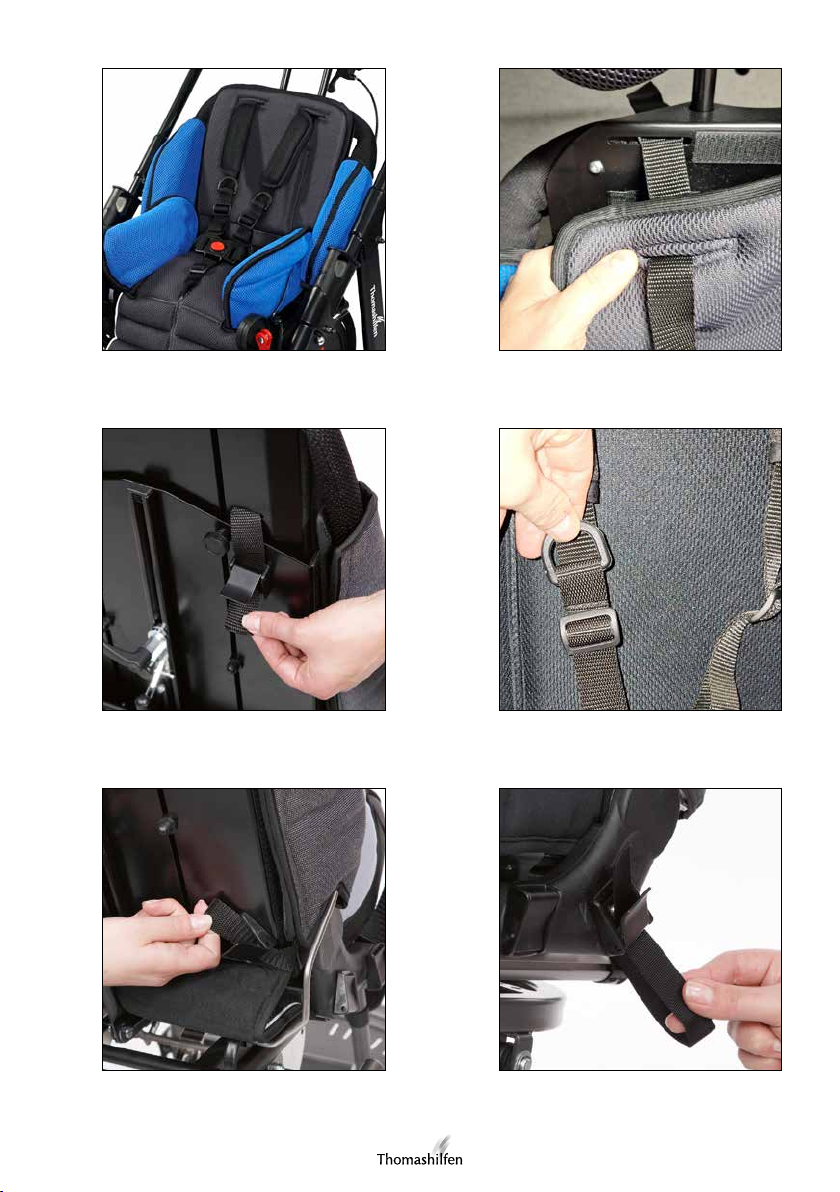

5-Punkt-Gurt Art.-Nr.: 8480

Die beiden oberen Gurte (mit den großen Polstern) durch die Önungen im

Polster führen und durch die Schlitze in der vorderen Rückenplatte stecken.

(Abb. 2)

Für eine leichtere Montage, die Rückenplatte etwas herausziehen. Dazu die

zwei Rändelschrauben hinten am Rücken lösen.

Anschließend die Gurte in die Klappschnallen führen und die gewünschte Gurt-

länge einstellen (Abb. 3).

Tipp: Zusätzlich kann die Gurtlänge der oberen Gurte auch vorne eingestellt

werden, dazu am D-Ring ziehen, um den Gurt zu kürzen. (Abb. 4)

Die beiden seitlichen Gurtenden (mit den kleineren Polstern) können hinten an

der Rückenplatte oder seitlich am Kunststoelement mit Klappschnallen befes-

tigt werden (Abb. 5-6). Die Gurte rechts und links neben dem Rückenpolster zu

der entsprechenden Klappschnalle führen und befestigten.

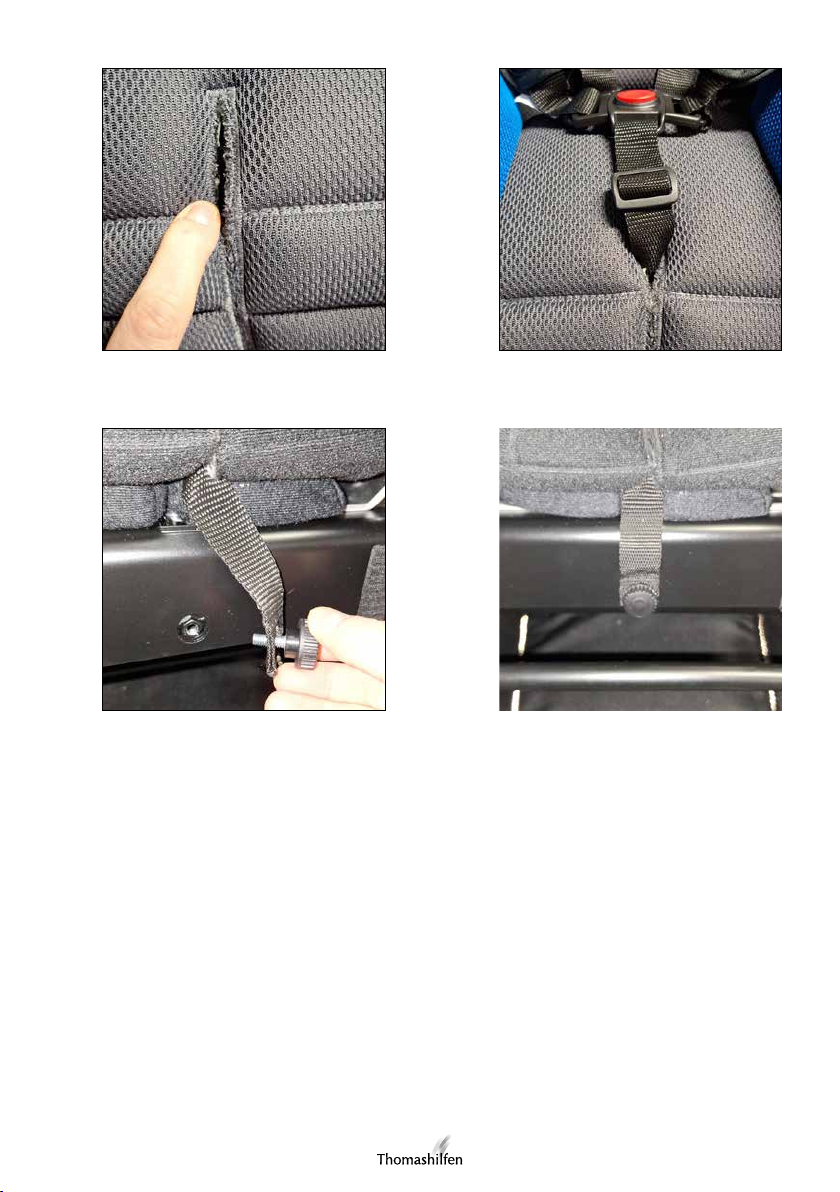

Für die Montage des Schrittgurtes muss das Polster in den abgesteppten Nähten

aufgetrennt werden. (Abb. 7) Der untere Gurt wird durch das Sitzpolster geführt

(Abb. 8). Die Rändelschraube wird durch die Öse gesteckt (Abb. 9) und vor die

Sitzplatte geschraubt. (Abb. 10)

5-point-belt Item code: 8480

Pull the two upper straps (with the large pads) through the openings in the pad-

ding and insert them through the slots in the front back plate. (Fig. 2)

To make installation easier, pull out the back plate slightly. To do this, loosen the

two thumbscrews at the back of the backrest.

Then pull the straps into the folding buckles and adjust to the preferred strap

length (Fig. 3).

Tip: The strap length of the upper straps can also be adjusted at the front by

pulling the D-ring to shorten the strap. (Fig. 4)

The two side strap ends (with the smaller pads) can be attached to the back pla-

te at the rear or to the side of the plastic element with folding buckles (Fig. 5-6).

Pull the straps to the right and left of the back upholstery to the corresponding

folding buckle and fasten them.

To ﬁt the crotch strap, the upholstery must be opened in the stitched seams.

(Fig. 7) The lower belt is passed through the seat cushion (Fig. 8). The thumb-

screw is inserted through the eyelet (Fig. 9) and screwed in front of the seat

plate. (Fig. 10)

Sangle à 5 points N° d’art. : 8480

Faire passer les deux sangles supérieures (avec les grands coussins) par les

ouvertures du coussin et les insérer dans les fentes de la plaque dorsale avant.

(Fig. 2)

Pour faciliter le montage, retirer légèrement la plaque dorsale. Pour cela, desser-

rer les deux vis moletées à l‘arrière du dossier.

Introduire ensuite les sangles dans les boucles rabattables et régler la longueur

de sangle souhaitée (ill. 3).

Conseil: Il est également possible de régler la longueur des sangles supérieures

à l‘avant en tirant sur l‘anneau en D pour raccourcir la sangle. (ill. 4)

Les deux extrémités latérales des sangles (avec les petits coussins) peuvent être

ﬁxées à l‘arrière de la plaque dorsale ou sur le côté de l‘élément en plastique

avec des boucles rabattables (ill. 5-6). Amener les sangles à droite et à gauche

du rembourrage dorsal vers la boucle rabattable correspondante et les ﬁxer.

Pour le montage de la sangle d‘entrejambe, le rembourrage doit être découpé

au niveau des coutures piquées. (ill. 7) La sangle inférieure est passée à travers

le rembourrage du siège (ill. 8). La vis moletée est passée dans l‘œillet (ill. 9) et

vissée devant la plaque d‘assise. (ill. 10)

Cinturón de 5 puntos N° de Art.: 8480

Guíe las dos correas superiores (con las almohadillas grandes) a través de las

aberturas del acolchado e introdúzcalas por las ranuras de la placa posterior

delantera. (Fig. 2)

Para facilitar la instalación, extraiga ligeramente la placa posterior. Para ello,

aﬂoje los dos tornillos moleteados de la parte posterior del respaldo.

A continuación, introduzca las correas en las hebillas articuladas y ajuste la

longitud de correa deseada (ﬁg. 3).

Consejo: La longitud de la correa de las correas superiores también se puede

ajustar en la parte delantera tirando de la anilla en D para acortar la correa.

(Fig. 4)

Los dos extremos de las correas laterales (con las almohadillas más pequeñas)

pueden ﬁjarse a la placa posterior en la parte trasera o al lateral del elemen-

to de plástico con hebillas articuladas (ﬁg. 5-6). Guíe las correas a derecha e

izquierda del acolchado de la espalda hasta la hebilla abatible correspondiente

y fíjelas.

Para colocar la correa de la entrepierna, la tapicería debe abrirse en las costuras

cosidas. (ﬁg. 7) El cinturón inferior se pasa a través del cojín del asiento (ﬁg. 8).

El tornillo moleteado se introduce por el ojal (ﬁg. 9) y se atornilla delante de la

placa del asiento. (Fig. 10)

Cinghia a 5 punti Art. nr.: 8480

Far passare le due cinghie superiori (con le imbottiture grandi) attraverso

le aperture dell‘imbottitura e inserirle nelle fessure della piastra posteriore

anteriore. (Fig. 2)

Per facilitare l‘installazione, estrarre leggermente la piastra posteriore. A tal

ﬁne, allentare le due viti zigrinate sul retro dello schienale.

Quindi inserire le cinghie nelle ﬁbbie a cerniera e impostare la lunghezza

desiderata (Fig. 3).

Suggerimento: la lunghezza delle cinghie superiori può essere regolata anche

nella parte anteriore, tirando l‘anello a D per accorciarle. (Fig. 4)

Le due estremità delle cinghie laterali (con le imbottiture più piccole)

possono essere ﬁssate alla piastra posteriore o al lato dell‘elemento in plastica

con ﬁbbie a cerniera (Fig. 5-6). Far passare le cinghie a destra e a sinistra

dell‘imbottitura posteriore alla ﬁbbia pieghevole corrispondente e ﬁssarle.

Per inserire la cinghia inguinale, è necessario aprire l‘imbottitura nelle cuciture.

(Fig. 7) La cintura inferiore viene fatta passare attraverso il cuscino del sedile

(Fig. 8). La vite zigrinata viene inserita attraverso l‘occhiello (Fig. 9) e avvitata

davanti alla piastra del sedile. (Fig. 10)

5-puntsgordel Art.nr.: 8480

Leid de twee bovenste riemen (met de grote kussentjes) door de openingen in

de bekleding en steek ze door de sleuven in de voorste rugplaat. (Fig. 2)

Om de installatie te vergemakkelijken, kunt u de rugplaat iets uittrekken. Draai

hiervoor de twee kartelschroeven aan de achterkant van de rugleuning los.

Steek vervolgens de riemen in de scharnierende gespen en stel de gewenste

riemlengte in (Fig. 3).

Tip: De riemlengte van de bovenste riemen kan ook aan de voorkant worden

aangepast door aan de D-ring te trekken om de riem in te korten. (Fig. 4)

De twee uiteinden van de zijriemen (met de kleinere kussentjes) kunnen met

scharnierende gespen aan de achterkant aan de rugplaat of aan de zijkant van

het kunststof element worden bevestigd (Fig. 5-6). Leid de riemen rechts en

links van de rugvulling naar de corresponderende vouwgesp en maak ze vast.

Voor het aanbrengen van de kruisgordel moet de bekleding in de stiknaden

worden opengesneden. (Fig. 7) De onderste gordel wordt door het zitkussen

gehaald (Fig. 8). De kartelschroef wordt door het oogje gestoken (Fig. 9) en voor

de zitplaat geschroefd. (Fig. 10)
