TP-Link Omada ER706W Manuale utente

Installation Guide

Guía de Instalación

Guide d'installation

*Images may dier from acutal products.

Guia de Instalação

Routers & OC

CONTENTS

English.......................................................................................... 1

Español ........................................................................................ 5

Français ....................................................................................... 9

Português .................................................................................13

English

Installation

■Desktop Installation

To install the device on the desktop, follow the steps below:

*For models without attachable rubber feet, skip steps 3 and 4.

1. If there are detachable antennas, install the antennas

first.

2. Set the device on a flat surface to support the entire

weight of the device with all fittings.

3. Remove the adhesive backing papers from the rubber

feet.

4. Turnover the device and attach the supplied rubber

feet to the recessed areas on the bottom at each

corner of the device.

Feet

Bottom of the device

Notch

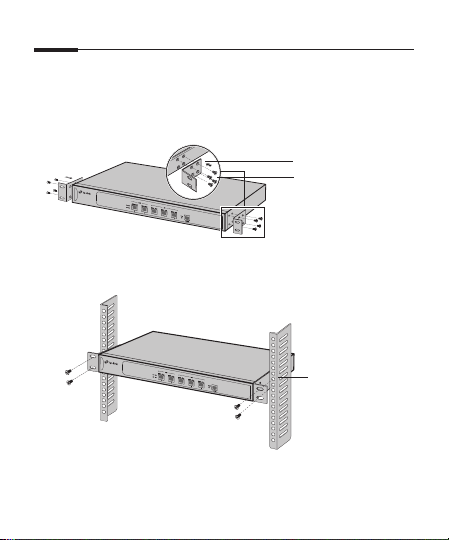

■Rack Installation (Only for Certain Models)

If your device is provided with rack-mountable

brackets, you can install the device in a rack. Follow the

English

instructions described below:

1. Check the grounding and stability of the rack.

2. Secure the supplied rack-mounting brackets to each

side of the device with supplied screws.

Rackmounting

Bracket

Screw

3. After the brackets are attached to the device, use

suitable screws (not provided) to secure the brackets

to the rack.

Rack

Typical Network Topology

English

■For Hardware Controller

A DHCP server (typically a router) with DHCP function

enabled is required to assign IP addresses to the EAPs

and the Hardware Controller in your local network.

EAP EAP EAP

Management

Device

Switch

Router

Hardware

Controller

Power On

■Via Power Cord/Power Adapter

English

Connect your device to the power source via the power

cord/power adapter.

■Via Standard PoE Device (If Supported)

Connect an Ethernet cable from the ETH1 (PoE IN) port

of your device to a standard 802.3af, 802.3at or 802.3bt

PoE device, such as a TP-Link PoE switch.

■Via USB Power Source (If Supported)

Connect a USB cable (not provided) from the micro USB

port of your device to the USB power source.

Español

Instalación

■Instalación de escritorio

Para instalar el dispositivo en escritorio, siga los pasos a

continuación:

*Para modelos sin pies de goma acoplables, omita los pasos 3 y 4.

1. Si hay antenas desmontables, instale las antenas

primero.

2. Coloque el dispositivo en una superficie plana

para soportar todo el peso del dispositivo con los

accesorios.

3. Retire los papeles adhesivos de las patas de goma.

4. Cambie el dispositivo y coloque las patas de goma

suministradas en las áreas rebajadas en la parte

inferior de cada esquina del dispositivo.

Pies

Parte inferior del dispositivo

Muesca

■Instalación en gabinete (solo para Ciertos Modelos)

Si su dispositivo cuenta con soportes para montaje en

rack, puede instalar el dispositivo en un gabinete. Siga

las instrucciones que se describen a continuación:

Español

1. Verifique la conexión a tierra y la estabilidad del

gabinete.

2. Asegure los soportes de montaje suministrados

en el gabinete en cada lado del dispositivo con los

tornillos.

Soporte de montaje en

gabinete

Tornillo

3. Después de que los soportes estén instalados

al dispositivo, use los tornillos adecuados (no se

incluyen) para asegurar los soportes al gabinete.

Rack ó

Gabinete

Topología de red típica

Español

■Para controlador de hardware

Se requiere un servidor DHCP (generalmente un router)

con la función DHCP habilitada para asignar direcciones

IP a los EAP y al controlador de hardware en su red local.

EAP EAP EAPDispositivo de

administración

Switch

Router

Controlador de

hardware

Encendido

■A través del cable de alimentación/adaptador de

alimentación

Conecte su dispositivo a la fuente de alimentación

Español

a través del cable de alimentación/adaptador de

alimentación.

■A través de un dispositivo PoE estándar (si es

compatible)

Conecte un cable Ethernet desde el puerto ETH1 (PoE

IN) de su dispositivo a un dispositivo PoE estándar

802.3af, 802.3at o 802.3bt, como un conmutador PoE

de TP-Link.

■Mediante fuente de alimentación USB (si es compatible)

Conecte un cable USB (no incluido) desde el puerto

micro USB de su dispositivo a la fuente de alimentación

USB.
