TP-Link Auranet EAP330 Manuale utente
Ceiling Mount Access Point
7106506379 REV1.0.0
Installation
Guide
Specificaons are subject to change without noce. TP-LINK is a registered trademark of
TP-LINK TECHNOLOGIES CO., LTD. Other brands and product names are trademarks or registered trademarks of
their respecve holders.
No part of the specificaons may be reproduced in any form or by any means or used to make any derivave
such as translaon, transformaon, or adaptaon without permission from
TP-LINK TECHNOLOGIES CO., LTD. Copyright © 2016 TP-LINK TECHNOLOGIES CO., LTD. All rights reserved.
www.tp-link.com
TP-LINK TECHNOLOGIES CO., LTD.
South Building(floors 1,3,4,5) and 28(floors 1-4), Central Science & Technology Park, Shennan Rd,
Nanshan, Shenzhen, China
TP-LINK Deutschland GmbH
Robert-Bosch-Straße 9, 65719 Hoeim am Taunus, Germany
TP-LINK UK Limited
Unit 2 & 3 Riverview (142-144), Cardiff Road, Reading, RG1 8EW
TP-LINK Italia S.r.l.
Via Gobe 2/A 20063 Cernusco sul Naviglio (MI)
TP-LINK Bilgi teknolojileri Tic. Ltd. Ş
Şerifali Mevkii, Barbaros Cad. Söyleşi Sokak. No:15/2 Kat:3/4 34775 Ümraniye/İstanbul
TP-LINK IBERIA,S.L.
C/ Quintanavides 15, Bajo A, 28050 Madrid, Spain
TP-LINK Netherlands B.V.
Archimedesbaan 18, 3439 ME Nieuwegein
TP-LINK(NORDIC) AB
Årstaängsvägen 21 C, 117 43, Stockholm, Sweden
TP-LINK France SARL
Bâment Equateur, 5ème Étage, 16-18 avenue Morane Saulnier, 78140 Vélizy-Villacoublay, France
TP-LINK Hellas Ltd.
Marathonodromou 77, Marousi 151 24, Greece
NWS.TP-LINK Portugal, Unipessoal, Lda.
Avenida da Liberdade, n°129, 7°B,1250-140 Lisboa, Portugal
Deutsch .................................................................1
English...................................................................7
Español................................................................13
Eλληνικά ..............................................................19
Français...............................................................25
Italiano.................................................................31
Português ............................................................37
Suomi ..................................................................43
Nederlands ..........................................................49
Svenska...............................................................55
Norsk ...................................................................61
Dansk ..................................................................67
Türkçe..................................................................73
Contents
1
Deutsch
Hinweis: Die Bilder können vom tatsächlichen Aussehen des Produkts
abweichen.
Netztopologie

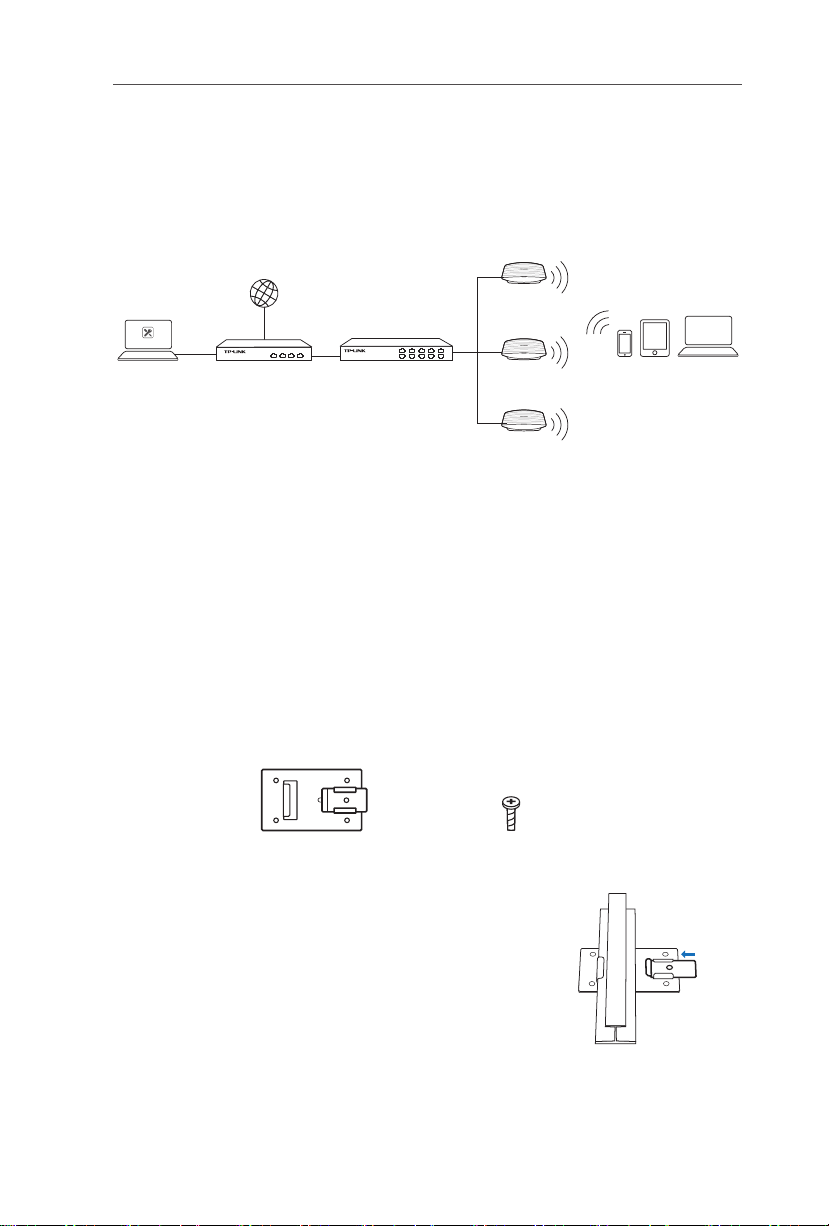

Unten sehen Sie eine typische Topologie für den Einsatz des EAP.
EAP Controller
Ein DHCP-Server (typischerweise ein Router) weist Geräten in Ihrem Netz IP-
Konfigurationen zu. Ein Computer, auf dem der EAP-Controller läuft, kann sich im
selben oder in einem anderen Netz als die EAPs befinden. Dieser verwaltet den
Verbund Ihrer Accesspoints.
Der EAP-Controller kann auf www.tp-link.de heruntergeladen werden.
Hardwareinstallation
■Option 1: Deckenmontage
Folgen Sie diesen Schritten, um Ihren EAP zu installieren:
1Positionieren Sie den Deckenclip und schieben
Sie den beweglichen Teil der Basis entgegen.
Controller-
Host
Router Switch Clients
Deckenclip M3×6-Schrauben (5 Stück)
Internet
EAP
EAP
EAP
2
Deutsch
2Verwenden Sie eine M3×6-Schraube, um den
Clip an die Decke anzuschrauben.
3Bringen Sie die Halterung mittels vier M3x6-
Schrauben an den Deckenclip an.
4Schieben Sie das Ethernetkabel durch das
Loch. Verbinden Sie das Ethernetkabel mit dem
ETHERNET-Port und bringen Sie den EAP an
die Halterung an.
5Drehen Sie den EAP im Uhrzeigersinn, bis er
einrastet (wie links gezeigt). Ziehen Sie dann das
Kabel durch, damit es nicht sichtbar bleibt.
3
Deutsch
■Option 2: Deckenmontage
Folgen Sie diesen Schritten, um Ihren EAP zu installieren:
1Entfernen Sie die Deckenkachel.
2Platzieren Sie die Halterung zentral auf der
Deckenkachel. Markieren Sie die drei Stellen
der Schraubenlöcher sowie ein 10mm-Loch
für ein Ethernetkabel. Bohren Sie an den
markierten Stellen drei 4mm-Löcher und ein
10mm-Loch.
X4
3Befestigen Sie die Halterung an der
Deckenkachel mittels dreier M3x30-
Schrauben, Scheiben und Muttern.
Scheiben
(4 Stück)
M3×30-Schrauben
(4 Stück)
Flügelmuttern
(4 Stück)
Loch für ein Ethernetkabel
4
Deutsch
4Schieben Sie das Ethernetkabel durch das
Loch und bauen Sie die Deckenkachel wieder
ein.
5Verbinden Sie das Ethernetkabel mit dem
ETHERNET-Port. Drehen Sie den EAP im
Uhrzeigersinn, bis er einrastet (siehe links).
Ziehen Sie dann das Kabel durch, damit es
nicht sichtbar bleibt.
■Option 3: Wandmontage
Folgen Sie diesen Schritten, um Ihren EAP zu installieren:
Hinweis: Es wird nicht empfohlen, den EAP mit dem Ethernet-Port nach oben zu installieren.
1Kommt Ihr Ethernetkabel aus der Wand,
können Sie die Halterung daran ausrichten, um
die Stellen für die Bohrungen zu markieren.
Bohren Sie an den Markierungen vier 6mm-
Löcher.
X4
2Schieben Sie die Dübel in die Löcher.
M3×28-Wanddübel
(4 Stück)
M3×20-Schrauben
(4 Stück)
5
Deutsch
3Schrauben Sie die Halterung mittels der
Schrauben an die Wand. Stellen Sie sicher,
dass die Schultern der Halterungen von der
Wand weg zeigen.
4Verbinden Sie das Ethernetkabel mit dem
ETHERNET-Port des EAP und bringen Sie den
EAP an die Halterung an.
5Drehen Sie den EAP im Uhrzeigersinn, bis er
einrastet (siehe links). Ziehen Sie dann das
Kabel durch, damit es nicht sichtbar bleibt.
6
Deutsch
Spannungsversorgung
Das Gerät kann über den mitgelieferten Spannungsadapter oder über PoE
gespeist werden.
■Via PoE-Switch
Verbinden Sie den PoE-Switch mit dem ETHERNET-Port mittels eines
Ethernetkabels.
■Via Spannungsadapter
Verbinden Sie den Spannungsadapter mit dem POWER-Anschluss des EAPs und
mit einer spannungsführenden Steckdose.
Switch
PoE-Switch
7
English
Note: The image may differ from the actual product.
Network Topology
A typical network topology for the EAP is shown below.
EAP Controller
A DHCP server (typically a router) is required to assign IP addresses to the EAPs
and clients in your local network. A computer running the EAP Controller software,
which can be in the same or different subnet with the EAPs, is used to centrally
manage the EAPs.
You can get the EAP Controller software from our website http://www.tp-link.com.
Hardware Installation
■Option1：
Ceiling Rail Mounting
Follow the steps below to install the EAP with the provided accessories:
1Position the Ceiling T-rail Clip and push the
movable part toward the rail base.
Controller
Host
Router Switch Clients
Ceiling T-rail Clip M3×6 Pan-head Screws (Qty.5)
Internet
EAP
EAP
EAP
8
English
2Use an M3×6 pan-head screw to secure the T-rail
Clip onto the ceiling rail.
3Attach the mounting bracket to the Ceiling T-rail
Clip using four M3x6 pan-head screws.
4Make the Ethernet Cable pass through the fixing
hole of the mounting bracket. Connect the cable
to the ETHERNET port and attach the EAP to the
bracket.
5Push the EAP along the direction of arrows until
it locks into place. Then adjust the cable to make
the exposed part hidden behind the EAP.
