Trix BR 52.80 Manuale utente
12441
Modell der
BR 52.80
2
Funktionen
•
Dreilicht-Spitzensignal mit der Fahrtrichtung wechselnd
• Lok mit digitaler Schnittstelle entsprechend NEM 651
• Mit Kinematik für Kurzkupplung und Kupplungsauf-
nahme nach NEM
• Kurzkupplung zwischen Lok und Tender
•
Hochleistungs-Glockenankermotor mit Schwungmasse
• Fahrgestell und Aufbau aus Metall
• analog 14 Volt =, digital 22 Volt ~
Sicherheitshinweise
• Die Lok darf nicht mit mehr als einer Leistungsquelle
gleichzeitig verbunden werden.
• Beachten Sie unbedingt die Sicherheitshinweise in
der Gebrauchsanleitung zu Ihrem Betriebssystem.
Nicht für:
•
Betrieb auf Digitalanlagen ohne eingebauten Lokdecoder.
• Fahrgeräte mit Impulsbreitensteuerung.
• Dauerzugbeleuchtung auf Analog-Anlagen.
• Trix ems.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzan-
sprüche sind ausgeschlossen, wenn in Trix-Produkten nicht von
Trix freigegebene Fremdteile eingebaut werden und/oder Trix-
Produkte umgebaut werden und die eingebauten Fremdteile bzw.
der Umbau für sodann aufgetretene Mängel und/oder Schäden
ursächlich war. Die Darlegungs- und Beweislast dafür, dass der
Einbau von Fremdteilen oder der Umbau in bzw. von Trix-Produk-
ten für aufgetretene Mängel und/oder Schäden nicht ursächlich
war, trägt die für den Ein- und/ oder Umbau verantwortliche Per-
son und/ oder Firma bzw. der Kunde.
Functions
• Triple headlights that change over with the direction
of travel.
• Locomotive comes with NEM 651 digital connector
• NEM close coupler mechanism and coupler pocket
• Close coupling between locomotive and tender
• Maintenance-free, high-efficiency can motor with
bell-shaped armature and flywheel
• Metal frame and body
• Analog 14 volts DC, digital 22 volts AC
Safety Information
• The locomotive must not be connected to more than
one power source at a time.
• Pay close attention to the safety warnings in the
instructions for your operating system.
Not suitable for:
• Operation on digital layouts without a locomotive
decoder installed.
• Locomotive controllers with pulse width control.
• Continuous train lighting on analog layouts.
• Trix ems.
No warranty or damage claims shall be accepted in those cases
where parts neither manufactured nor approved by Trix have been
installed in Trix products or where Trix products have been con-
verted in such a way that the non-Trix parts or the conversion
were causal to the defects and/or damage arising. The burden of
presenting evidence and the burden of proof thereof, that the in-
stallation of non-Trix parts or the conversion in or of Trix products
was not causal to the defects and/or damage arising, is borne by
the person and/or company responsible for the installation and/or
conversion, or by the customer.
3
Fonctionnement
• Feux triples avec alternance selon sens de marche.
• Locomotive avec interface digitale conforme à la
norme NEM 651
• Avec boîtier normalisé NEM à élongation pour atte-
lage court
• Attelage court entre locomotive et tender
• Moteur à rotor sans fer à hautes performances avec
volant d‘inertie
• Châssis et caisse en métal
• Analogique 14 volts =, digital 22 volts ~
Remarque sur la sécurité
• La locomotive ne peut être alimentée que par une
seule source de courant à la fois.
• Veuillez impérativement respecter les remarques sur
la sécurité décrites dans le mode d’ emploi en ce qui
concerne le système d’ exploitation.
Pas pour:
• Exploitation sur réseaux numériques sans décodeur
de locomotive intégré.
• appereils de commande avec pilotage par impulsion
de largeur variable.
• éclairage de train permanent sur réseaux analogigues.
• Trix ems.
Tout recours à une garantie commerciale ou contractuelle ou à une de-
mande de dommages-intérêt est exclu si des pièces non autorisées par
Trix sont intégrées dans les produits Trix et/ou si les produits Trix sont
transformés et que les pièces d‘autres fabricants montées ou la transfor-
mation constituent la cause des défauts et/ou dommages apparus. C‘est
à la personne et/ou la société responsable du montage/de la transforma-
tion ou au client qu‘incombe la charge de prouver que le montage des
pièces d‘autres fabricants sur des produits Trix ou la transformation des
produits Trix n‘est pas à l‘origine des défauts et ou dommages apparus.
Functies
•
Drievoudige frontverlichting wisselend met de rijrichting.
• Loc met stekkerverbinding voor digitale decoder
volgens NEM 651
• Met kortkoppelingsmechaniek en koppelingsopna-
meschacht volgens NEM
• Kortkoppeling tussen lok en tender
• Hoogvermogen-klokankermotor met vliegwiel
• Drijfwerk en kap uit metaal
• Analoog 14 Volt =, digitaal 22 Volt ~
Veiligheidsvoorschriften
• De loc mag niet met meer dan één stroombron
gelijktijdig verbonden worden.
• Lees ook aandachtig de veilighedsvoorschriften in
de gebruiksaanwijzing van uw bedrijfssysteem.
Niet geschikt voor:
• Het gebruik op digitale banen, zonder ingebowde
loc-decoder.
• Het gebruik met rijregelaars met impuls-breedtesting.
•
Het gebruik op analoge banen met continuetrein-verlichting.
• Het Trix-ems systeem.
Elke aanspraak op garantie en schadevergoeding is uitgesloten, wan-
neer in Trix-producten niet door Trix vrijgegeven vreemde onderdelen in-
gebouwd en/of Trix-producten omgebouwd worden en de ingebouwde
vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden
defecten en/of schade was. De aantoonplicht en de bewijslijst daarom-
trent, dat de inbouw van vreemde onderdelen in Trix-producten of de
ombouw van Trix-producten niet de oorzaak van opgetreden defecten
en/of schade is geweest, berust bij de voor de inbouw en/of ombouw
verantwoordelijke persoon en/of firma danwel bij de klant.
4
Informationen zum Vorbild
Die Baureihe 52.80 entstand ab 1960 aus der kriegsbe-
dingten eher spartanischen BR 52 im Rahmen des Re-
konstruktionsprogramms der Deutschen Reichsbahn.
Ab 1960 wurden 200 Maschinen in den Reichsbahn-
Ausbesserungswerken mit dem Neubaukessel der BR
50.35 mit Mischvorwärmer ausgerüstet.
Heute ist diese Baureihe, die am weitesten verbreitete
Dampflok in Deutschland. Zahlreiche Exemplare blie-
ben erhalten, da diese bewährten Lokomotiven bis in
die 80er-Jahre das Rückgrat des Dampfbetriebs bei der
Deutschen Reichsbahn in der DDR bildeten.
Vor Güter- und sogar Personenzügen waren diese Loks
bis 1987 unentbehrlich. Viele Lokomotiven wurden von
Museumsbahnen übernommen und sind heute noch
im Einsatz
Achsanordnung 1‘E h2
Länge ü. Puffer 23 055 mm
Höchstgeschwindigkeit 80 km/h
Dienstmasse 86 t
Nennleistung 1090 kW (1760 PS)
Baujahr ab 1960
Design 2-10-0
Length over buffers 23 055 mm
Maximum speed 80 km/h / 50 mph
Service weight 86 metric tons
Nominal power 1090 kW (1760 hp)
Built starting in 1960
Information about the Prototype
Starting in 1960 the class 52.80 was developed from
the rather Spartan class 52 of the war period as part
of the German State Railroad’s rebuilding program.
Today this class is the most widely distributed steam
locomotive in Germany.
Starting in 1960 200 units were taken into the railroad’s
maintenance facilities and equipped with new boilers
from the class 50.35 with mixer superheaters.
Numerous examples remain preserved, since this
proven locomotive formed the backbone of steam ope-
rations on the German State Railroad in East Germany
until well into the 1980s.
These locomotives were indispensable until 1987 on
the point of freight and even passenger trains. Many
locomotives were taken in by museums and are still in
use today.
5
Disposition d’essieux 1‘E h2
Longueur hors tampons 23 055 mm
Vitesse maximale 80 km/h
Poids en ordre de marche 86 t
Puissance nominale 1090 kW (1760 CV)
Construction à partir de 1960
Type 1‘E h2
Lengte o. buffers 23 055 mm
Maximumsnelheid 40 km/h
Dienstgewicht 86 t
Nominaal vermogen 1090 kW (1760 pk)
Bouwjaar vanaf 1960
Informations concernant le modèle réel
La série 52.80 provenait de la série 52 – une série
construite de façon spartiate en raison de la guerre - re-
construite à partir de 1960 dans le cadre du program-
me de reconstruction de la Deutsche Reichsbahn.
C’est à partir de 1960 que 200 locomotives ont été
équipées dans les ateliers de la Deutsche Reichsbahn
de la nouvelle chaudière de la série 50.35 avec préré-
chauffeur mélangeur.
Cette locomotive se rencontre de nos jours assez cou-
ramment. En effet, de nombreus exemplaires ont été
maintenus en état de marche du fait que cette machine
réputée est restée en service jusque dans les années
80 en formant l’épine dorsale de la traction à vapeur.
Ces locomotives se sont révélées indispensables
jusqu’en 1987 en tête de trains de marchandises et
même de voyageurs. De nombreux exemplaires ont été
repris par les chemins de fer musées et roulent encore
aujourd’hui.
Informatie over het voorbeeld
De serie 52.80 ontstond vanaf 1960 uit de door de
oorlog eerder Spartaanse BR 52 in het kader van het
reconstructieprogramma van de Deutsche Reichsbahn.
Vanaf 1960 werden 200 machines in de Reichsbahn-
Ausbesserungswerken met de nieuwbouwketel van de
BR 50.35 met gemengde voorverwarmer uitgerust.
Nu is deze serie, de veruit meest verbreide stoomloc in
Duitsland. Vele exemplaren bleven behouden, omdat
deze betrouwbare locomotief tot in de jaren ’80 de
ruggengraat van het stoombedrijf bij de Deutsche
Reichsbahn in de DDR vormden.
Voor goederenen zelfs reizigerstreinen waren deze locs
tot 1987 onontbeerlijk. Vele locomotieven werden door
museumlijnen overgenomen en worden tegenwoordig
nog ingezet.
6
MINITRIX
66623

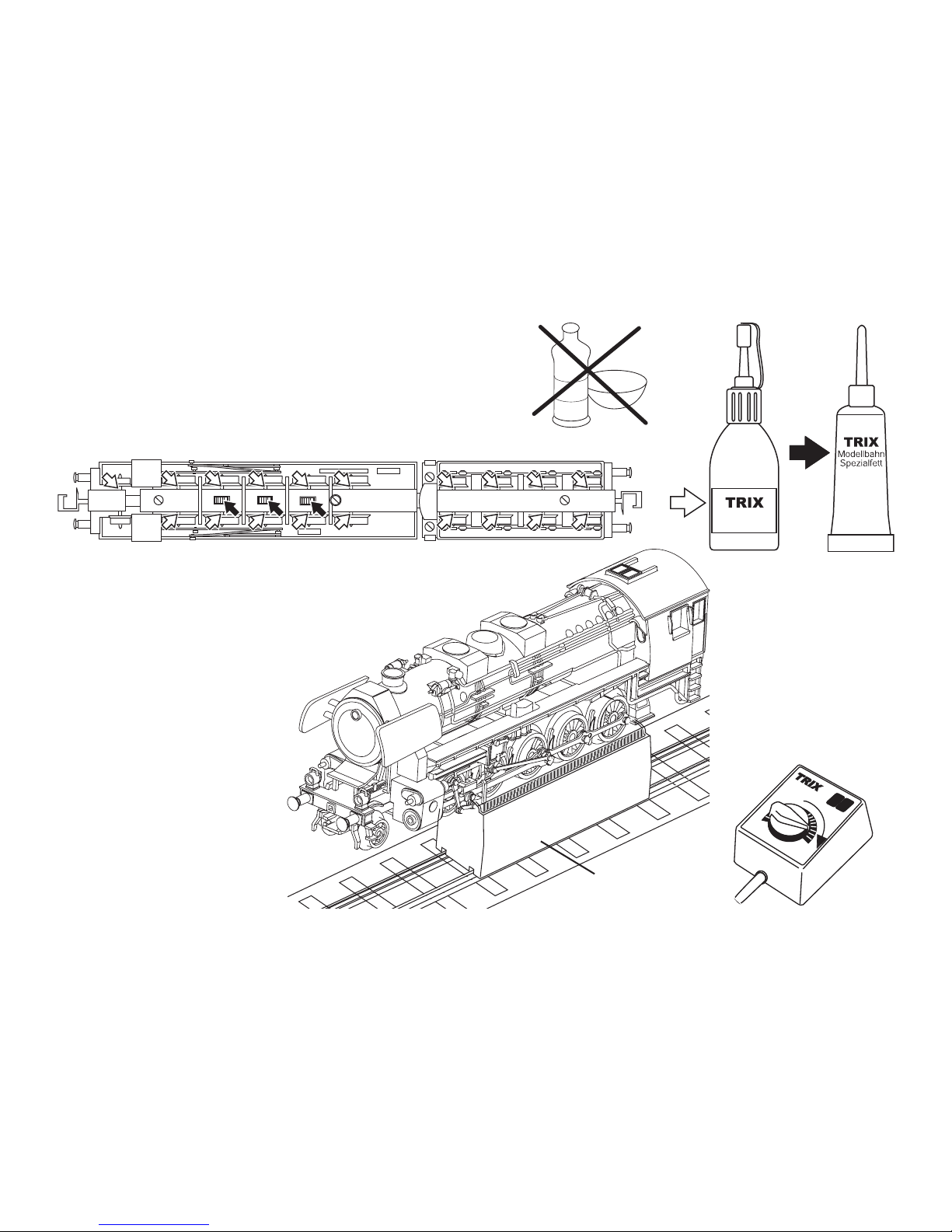

Schmierung nach etwa 50 Betriebsstunden
Lubricate after about 50 hours of operation
Graissage environ toutes les 50 heures de fonctionnement
Smeren na ongeveer 50 bedrijfsuren
Reinigung der Lokräder
Cleaning the locomotive wheels
Nettoyage des roues de locomotive
Reiniging van de wielen van de loc
66625 66626
Spezialöl
mit Tropfnadel
O
I
L
7
Tendergehäuse abnehmen
Removing the tender body
Enlever la caisse du tender
Tender-kap verwijderen
a
b
Beleuchtung im Tender tauschen.
Changing light bulbs in the tender.
Changer l‘éclairage dans le tender.
Verlichting in de tender verwisselen.
8
5 mm
c
b
a

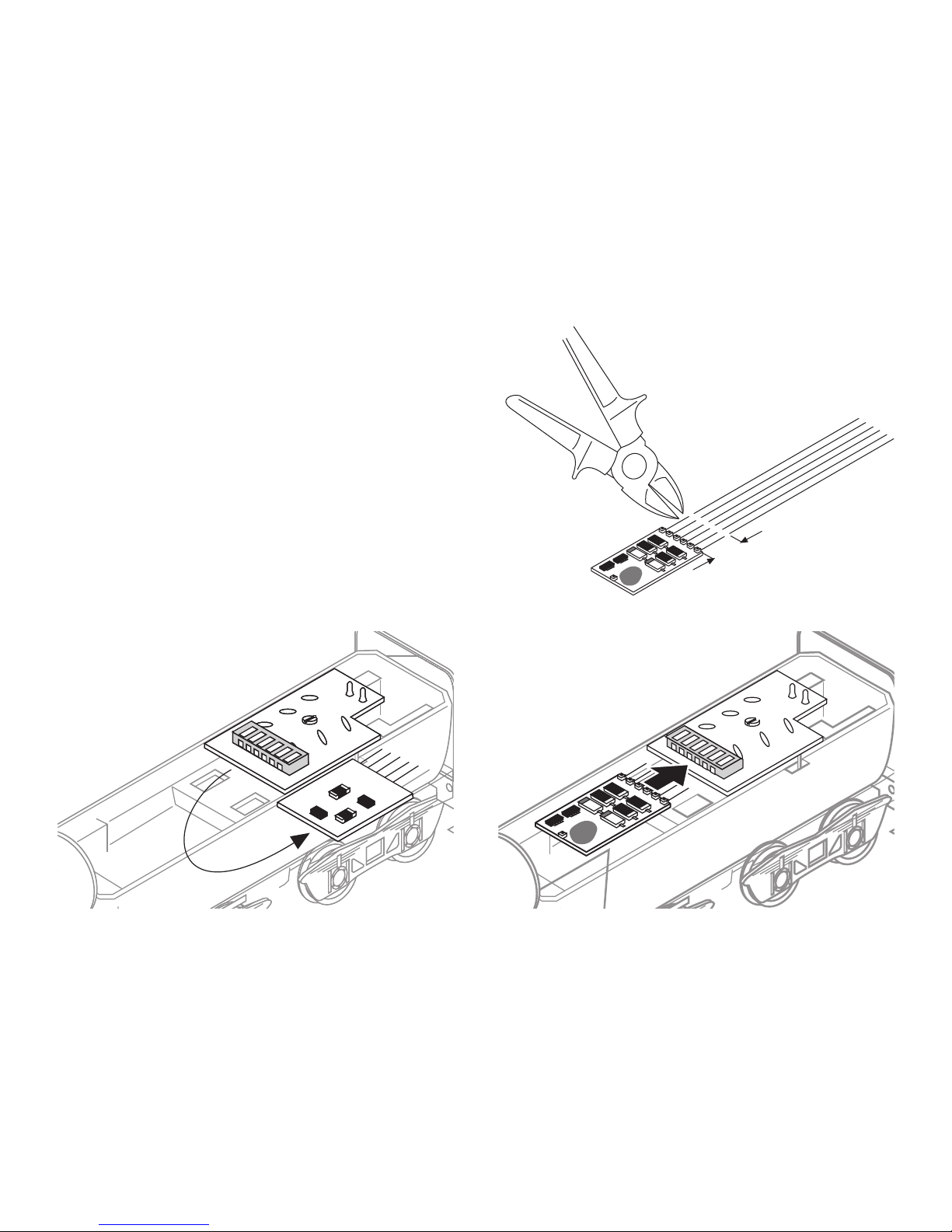

Einbau des Lok-Decoders mit der schwarzen Verguss-
masse nach oben. Anschlussdrähte des Decoders nicht
kürzer als 5 mm abschneiden!
Installation of the locomotive decoder with the black
sealing compound facing up. The connection wires for the
decoder must not be cut any shorter than 5 mm / 3/16”!
Montage du décodeur de locomotive avec la masse de
scellement noire vers le haut. Ne pas raccourcir les fils
de raccordement du décodeur à moins de 5 mm !
Inbouwen van de loc-decoder met de zwarte ingegoten
zijde naar boven. Aansluitdraden van de decoder niet
korter dan 5 mm afknippen.
9

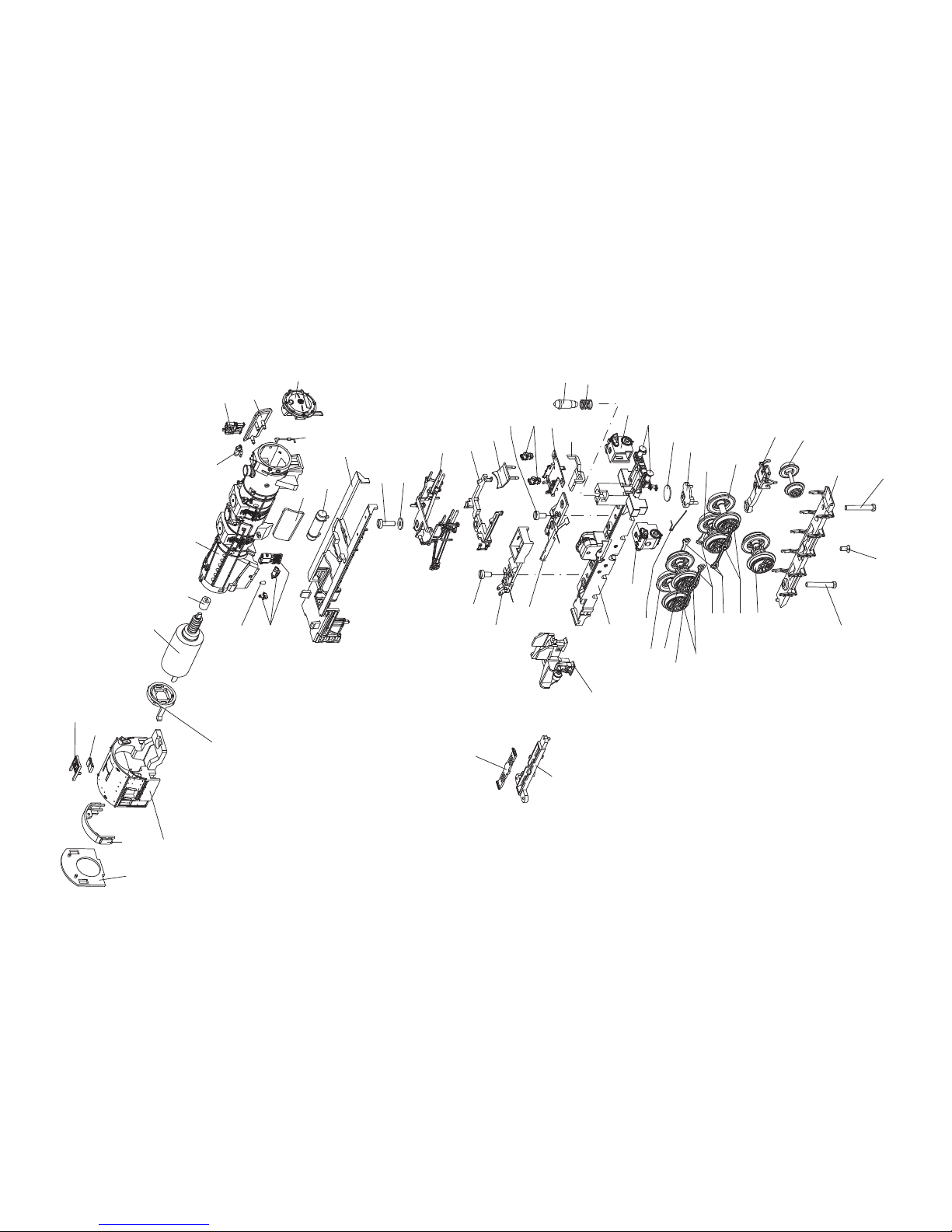

44
45
16
17
18
49
25
26
32
31
27
48
19
20
21 22
23
28
30
33
34
37
36
46
47
48
47
38
43
41
42
43
40
39
36 35
29
24
12
5
6
4
7
8
3
10
10
10
10
11
13
12
14
15
10
50
51
9
10
Indice
Altri manuali Trix Giocattolo
Trix
Trix Rlmmps 650 Manuale utente
Trix
Trix H0 BR 98.4 Manuale utente
Trix
Trix VT 210 Manuale utente
Trix
Trix Minitrix 12554 Manuale utente
Trix
Trix BR 58 Manuale utente
Trix
Trix ET 91 Manuale utente
Trix
Trix 1012 Series Manuale utente
Trix
Trix BR 18.3 Manuale utente
Trix
Trix E10.12 Series Manuale utente
Trix
Trix 1200 Series Manuale utente
Trix
Trix BR 53 Manuale utente
Trix
Trix 22243 Manuale utente
Trix
Trix Minitrix Reihe 1016 / BR182 Manuale utente
Trix
Trix 185 Series Manuale utente
Trix
Trix 16344 Manuale utente
Trix
Trix minitrix BR E 50 Manuale utente
Trix
Trix Triebzuges ET 87 Manuale utente
Trix
Trix KOF II Manuale utente
Trix
Trix Minitrix BR 250/155 Manuale utente
Trix
Trix 141 Hectorrail Manuale utente
