V2 AYROS-24V series Manuale utente
ZIS334
IL 393-1
EDIZ. 22/08/2018
I
ATTUATORE ELETTROMECCANICO
IRREVERSIBILE 24V PER CANCELLI
SCORREVOLI FINO A 1000 KG
DI PESO
GB
24V ELECTRO-MECHANICAL
IRREVERSIBLE RACK ACTUATOR
FOR SLIDING GATES UP TO 1000 KG
F
OPERATEUR ELECTROMECANIQUE
IRREVERSIBLE 24V POUR PORTAILS
COULISSANTS JUSQU’A 1000 KG
DE POIDS
E
MOTOR ELECTROMECANICO
IRREVERSIBLES 24V PARA PUERTAS
CORREDERAS HASTA 1000 KG
DE PESO
AYROS-24V
200 mm
343 mm
178 mm
226 mm
334 mm
3 mm 328 mm
200 mm
343 mm
160 mm
74 mm
50 mm
100 mm
128 mm
206 mm
283 mm
ITALIANO
- 1 -
INDICE
1 - AVVERTENZE GENERALI PER LA SICUREZZA .......................................................................................................
1.1 - VERIFICHE PRELIMINARI E IDENTIFICAZIONE DELLA TIPOLOGIA DI UTILIZZO ....................................................
1.2 - SERVIZIO DI ASSISTENZA TECNICA..................................................................................................................
1.3 - DICHIARAZIONE UE DI CONFORMITÀ E DICHIARAZIONE DI INCORPORAZIONE DI QUASI MACCHINA.............
2 - CARATTERISTICHE TECNICHE ...............................................................................................................................
3 - INSTALLAZIONE DEL MOTORE .............................................................................................................................
3.1 - POSIZIONAMENTO DEL MOTORE ....................................................................................................................
3.2 - MONTAGGIO DELLA CREMAGLIERA ...............................................................................................................
3.3 - FISSAGGIO DEL MOTORE................................................................................................................................
3.4 - INSTALLAZIONE DEI FINECORSA MAGNETICI...................................................................................................
3.5 - SBLOCCO MOTORE ........................................................................................................................................
3.6 - SCHEMA D’INSTALLAZIONE ............................................................................................................................
4 - CENTRALE DI COMANDO .....................................................................................................................................
4.1 - ALIMENTAZIONE .............................................................................................................................................
4.2 - ALIMENTAZIONE DA BATTERIA........................................................................................................................
4.3 - INGRESSI DI ATTIVAZIONE ...............................................................................................................................
4.4 - STOP...............................................................................................................................................................
4.5 - COLLEGAMENTO FOTOCELLULE .....................................................................................................................
4.6 - COLLEGAMENTO COSTE SENSIBILI..................................................................................................................
4.7 - USCITA LUCI IN BASSA TENSIONE ...................................................................................................................
4.8 - LUCI DI CORTESIA...........................................................................................................................................
4.9 - ANTENNA .......................................................................................................................................................
4.10 - RICEVITORE AD INNESTO ..............................................................................................................................
4.11 - INTERFACCIA ADI .........................................................................................................................................
4.12 - COLLEGAMENTI ELETTRICI............................................................................................................................
5 - PANNELLO DI CONTROLLO...................................................................................................................................
5.1 - DISPLAY..........................................................................................................................................................
5.2 - USO DEI TASTI PER LA PROGRAMMAZIONE ....................................................................................................
6 - ACCESSO ALLE IMPOSTAZIONI DELLA CENTRALE ..............................................................................................
7 - CONFIGURAZIONE VELOCE ..................................................................................................................................
8 - CARICAMENTO DEI PARAMETRI DI DEFAULT......................................................................................................
9 - MENU DI INSTALLAZIONE.....................................................................................................................................
9.1 - APPRENDIMENTO AUTOMATICO DEI LIMITI DELLA CORSA .............................................................................
9.2 - MOVIMENTAZIONE MANUALE........................................................................................................................
10 - FUNZIONAMENTO A UOMO PRESENTE D’EMERGENZA...................................................................................
11 - LETTURA DEL CONTATORE DI CICLI ...................................................................................................................
11.1 - SEGNALAZIONE DELLA NECESSITÀ DI MANUTENZIONE.................................................................................
12 - PROGRAMMAZIONE DELLA CENTRALE.............................................................................................................
13 - ANOMALIE DI FUNZIONAMENTO ......................................................................................................................
14 - COLLAUDO E MESSA IN SERVIZIO .....................................................................................................................
15 - MANUTENZIONE .................................................................................................................................................
16 - SMALTIMENTO ....................................................................................................................................................
2
3
4
4
5
6
6
7
7
8
9
10
12
12
12
12
12
12
13
13
13
14
14
14
14
16
16
16
17
17
17
18
18
18
19
19
19
20
25
26
26
26
ITALIANO
- 2 -
MANUALE PER L’INSTALLATORE
DELL’AUTOMAZIONE
1 - AVVERTENZE GENERALI PER LA
SICUREZZA
mE’ necessario leggere tutte le istruzioni prima di
procedere all’installazione in quanto forniscono importanti
indicazioni riguardanti la sicurezza, l’installazione, l’uso e la
manutenzione.
L’AUTOMAZIONE DEVE ESSERE REALIZZATA IN CONFORMITÀ
VIGENTI NORMATIVE EUROPEE:
EN 60204-1, EN 12445, EN 12453, EN 13241-1, EN 12635
• L’installatore deve provvedere all’installazione di un dispositivo
(es. interruttore magnetotermico) che assicuri il sezionamento
onnipolare del sistema dalla rete di alimentazione. La normativa
richiede una separazione dei contatti di almeno 3 mm in
ciascun polo (EN 60335-1).
• Per la connessione di tubi rigidi e flessibili o passacavi utilizzare
raccordi conformi al grado di protezione IP44 o superiore.
• L’installazione richiede competenze in campo elettrico e
meccanico; deve essere eseguita solamente da personale
qualificato in grado di rilasciare la dichiarazione di conformità
di tipo A sull’installazione completa (Direttiva macchine
2006/42/CEE, allegato IIA).
• Anche l’impianto elettrico a monte dell’automazione deve
rispondere alle vigenti normative ed essere eseguito a regola
d’arte.
• Consigliamo di utilizzare un pulsante di emergenza da installare
nei pressi dell’automazione (collegato all’ingresso STOP
della scheda di comando) in modo che sia possibile l’arresto
immediato del cancello in caso di pericolo.
• Per una corretta messa in servizio del sistema consigliamo di
seguire attentamente le indicazioni rilasciate dall’associazione
UNAC
• Il presente manuale di istruzioni è destinato solamente a
personale tecnico qualificato nel campo delle installazioni di
automazioni.
• Nessuna delle informazioni contenute all’interno del manuale
può essere interessante o utile per l’utilizzatore finale.
• Qualsiasi operazione di manutenzione o di programmazione
deve essere eseguita esclusivamente da personale qualificato.
• Tutto quello che non è espressamente previsto in queste
istruzioni non è permesso; usi non previsti possono essere fonte
di pericolo per persone e cose.
• Non installare il prodotto in ambiente e atmosfera esplosivi:
presenza di gas o fumi infiammabili costituiscono un grave
pericolo per la sicurezza.
• Non eseguire modifiche su nessuna parte dell’automatismo o
degli accessori ad esso collegati se non previste nel presente
manuale.
• Qualsiasi altra modifica farà decadere la garanzia sul prodotto.
• Le fasi di installazione vanno eseguite evitando giornate
piovose che possono esporre le schede elettroniche a dannose
penetrazioni di acqua.
• Evitare di esporre l’automatismo vicino a fonti di calore e
fiamme.
• Qualora si verifichino interventi di interruttori automatici,
differenziali o di fusibili, prima del ripristino è necessario
individuare ed eliminare il guasto.
• Nel caso di guasto non risolvibile facendo uso delle
informazioni riportate nel presente manuale, interpellare il
servizio di assistenza V2.
• V2 declina qualsiasi responsabilità dall’inosservanza delle
norme costruttive di buona tecnica nonché dalle deformazioni
strutturali del cancello che potrebbero verificarsi durante l’uso.
• V2 si riserva il diritto di apportare eventuali modifiche al
prodotto senza preavviso.
• Gli addetti ai lavori di installazione \ manutenzione devono
indossare attrezzature di protezione individuale (DPI), quali
tute, caschi, stivali e guanti di sicurezza.
• La temperatura ambiente di lavoro deve essere quella indicata
nella tabella delle caratteristiche tecniche.
• L’automazione deve essere spenta immediatamente al
verificarsi di qualsiasi situazione anomala o di pericolo; il guasto
o malfunzionamento deve essere immediatamente segnalato al
funzionario responsabile.
• Tutti gli avvisi di sicurezza e di pericolo sulla macchina e le
attrezzature devono essere rispettati.
• Gli attuatori elettromeccanici per cancelli non sono destinati
ad essere utilizzati da persone (bambini compresi) con ridotte
capacità fisiche, sensoriali o mentali, o con mancanza di
esperienza e conoscenza, a meno che non siano sorvegliate
o siano state istruite sull’uso dell’attuatore da una persona
responsabile della loro sicurezza.
• NON introdurre oggetti di alcun tipo nel vano sotto il coperchio
del motore. Il vano deve rimanere libero per agevolare il
raffreddamento del motore.
V2 si riserva il diritto di apportare eventuali modifiche
al prodotto senza preavviso; inoltre declina ogni
responsabilità per danni a persone o cose dovuti ad un uso
improprio o ad un’errata installazione.
ITALIANO
- 3 -
1.1 - VERIFICHE PRELIMINARI E IDENTIFICAZIONE DELLA TIPOLOGIA DI UTILIZZO
L’automatismo non deve essere utilizzato prima di aver effettuato la messa in servizio come specificato nel paragrafo “Collaudo e messa
in servizio”. Si ricorda che l’automatismo non sopperisce a difetti causati da una sbagliata installazione, o da una cattiva manutenzione,
quindi, prima di procedere all’installazione verificare che la struttura sia idonea e conforme alle norme vigenti e, se del caso, apportare tutte
le modifiche strutturali volte alla realizzazione dei franchi di sicurezza ed alla protezione o segregazione di tutte le zone di schiacciamento,
cesoiamento, convogliamento e verificare che:
• Il cancello non presenti punti d’attrito sia in chiusura che in apertura.
• Il cancello sia dotato di fermi meccanici di oltre corsa
• Il cancello sia ben bilanciato, ossia fermato in qualsiasi posizione e non accenni a muoversi spontaneamente.
• La posizione individuata per il fissaggio del motoriduttore consenta una manovra manuale facile, sicura e compatibile con l’ingombro del
motoriduttore.
• Il supporto sul quale si effettua il fissaggio dell’automatismo sia solido e duraturo.
• La rete di alimentazione alla quale l’automatismo viene collegato sia dotata di messa a terra sicurezza e di interruttore differenziale
con corrente di intervento minore o uguale a 30mA dedicato all’automazione (la distanza d’apertura dei contatti deve essere uguale o
superiore a 3 mm).
Attenzione: Il livello minimo di sicurezza dipende dal tipo di utilizzo; fare riferimento al seguente schema:
TIPOLOGIA DI UTILIZZO DELLA CHIUSURA
TIPOLOGIA DEI COMANDI DI
ATTIVAZIONE
GRUPPO 1
Persone informate
uso in area privata)
GRUPPO 2
Persone informate
(uso in area pubblica)
GRUPPO 3
Persone informate
(uso illimitato)
Comando a uomo presente A B Non è possibile
Comando a distanza e chiusura
in vista (es. infrarosso)
C oppure E C oppure E C e D oppure E
Comando a distanza e chiusura
non in vista (es. onde radio)
C oppure E C e D oppure E C e D oppure E
Comando automatico
(es. comando di chiusura
temporizzata)
C e D oppure E C e D oppure E C e D oppure E
GRUPPO 1 - Solo un limitato numero di persone è autorizzato all’uso, e la chiusura non è in un’area pubblica. Un esempio di questo tipo
sono i cancelli all’interno delle aziende, i cui fruitori sono solo i dipendenti o una parte di loro i quali sono stati adeguatamente informati.
GRUPPO 2 - Solo un limitato numero di persone è autorizzato all’uso, ma in questo caso la chiusura è in un’area pubblica. Un esempio può
essere un cancello aziendale che accede alla pubblica via, e che può essere utilizzato solo dai dipendenti.
GRUPPO 3 - Qualsiasi persona può utilizzare la chiusura automatizzata, che quindi è situata sul suolo pubblico. Ad esempio la porta di
accesso di un supermercato o di un ufficio, o di un ospedale.
PROTEZIONE A - La chiusura viene attivata tramite un pulsante di comando con la persona presente, cioè ad azione mantenuta.
PROTEZIONE B - La chiusura viene attivata tramite un comando con la persona presente, attraverso un selettore a chiave o simile, per
impedirne l’utilizzo a persone non autorizzate.
PROTEZIONE C - Limitazione delle forze dell’anta della porta o cancello. Cioè la forza di impatto deve rientrare in una curva stabilita dalla
normativa, nel caso il cancello colpisca un ostacolo.
PROTEZIONE D - Dispositivi, come le fotocellule, atte a rilevare la presenza di persone od ostacoli. Possono essere attivi su un solo lato o su
entrambi i lati della porta o cancello.
PROTEZIONE E - Dispositivi sensibili, come le pedane o le barriere immateriali, atti a rilevare la presenza di una persona, ed installati in
modo che questa non possa in alcun modo essere urtata dall’anta in movimento. Questi dispositivi devono essere attivi in tutta la “zona
pericolosa” del cancello. Per “zona pericolosa” la Direttiva Macchine intende una qualsiasi zona all’interno e/o in prossimità di una
macchina in cui la presenza di una persona esposta costituisca un rischio per la sicurezza e la salute di detta persona.
L’analisi dei rischi deve prendere in considerazione tutte le zone pericolose dell’automazione che dovranno essere
opportunamente protette e segnalate.
Applicare in una zona visibile una targa coni dati identificativi della porta o del cancello motorizzato.
L’installatore deve fornire tutte le informazioni relative al funzionamento automatico, apertura di emergenza della porta o
cancello motorizzati, alla manutenzione e consegnarle all’utilizzatore.
ITALIANO
- 4 -
1.2 - SERVIZIO DI ASSISTENZA TECNICA
Per chiarimenti tecnici o problemi di installazione potete utilizzare
il Servizio Clienti al Numero Verde 800-134908 attivo dal lunedì al
venerdì dalle 8:30 alle 12:30 e dalle 14:00 alle 18:00.
1.3 - DICHIARAZIONE UE DI CONFORMITÀ E
DICHIARAZIONE DI INCORPORAZIONE
DI QUASI MACCHINA
Dichiarazione in accordo alle Direttive: 2014/35/UE (LVD);
2014/30/UE (EMC); 2006/42/CE (MD) ALLEGATO II, PARTE B
Il fabbricante V2 S.p.A., con sede in
Corso Principi di Piemonte 65, 12035, Racconigi (CN), Italia
Dichiara sotto la propria responsabilità che:
l’automatismo modello:
AYROS500D-24V-F
AYROS600D-24V
AYROS1000D-24V
Descrizione: Attuatore elettromeccanico per cancelli scorrevoli
• è destinato ad essere incorporato in un cancello scorrevole per
costituire una macchina ai sensi della Direttiva 2006/42/CE.
Tale macchina non potrà essere messa in servizio prima di
essere dichiarata conforme alle disposizioni della direttiva
2006/42/CE (Allegato II-A)
• è conforme ai requisiti essenziali applicabili delle Direttive:
Direttiva Macchine 2006/42/CE (Allegato I, Capitolo 1)
Direttiva bassa tensione 2014/35/UE
Direttiva compatibilità elettromagnetica 2014/30/UE
Direttiva RoHS2 2011/65/CE
La documentazione tecnica è a disposizione dell’autorità
competente su motivata richiesta presso:
V2 S.p.A.
Corso Principi di Piemonte 65, 12035, Racconigi (CN), Italia
La persona autorizzata a firmare la presente dichiarazione di
incorporazione e a fornire la documentazione tecnica:
Antonio Livio Costamagna
Rappresentante legale di V2 S.p.A.
Racconigi, il 01/06/2015
2 - CARATTERISTICHE TECNICHE
AYROS 500D
24V-F
AYROS
600D-24V
AYROS
1000D-24V
AYROS 500D
24V-F-120V
AYROS 600D
24V-120V
AYROS 1000D
24V-120V
Peso massimo del cancello 500 Kg 600 Kg 1000 Kg 500 Kg 600 Kg 1000 Kg
Alimentazione 230 VAC
50 Hz
230 VAC
50 Hz
230 VAC
50 Hz
120 VAC
50-60 Hz
120 VAC
50-60 Hz
120 VAC
50-60 Hz
Potenza massima 550 W 400 W 550 W 550 W 400 W 550 W
Assorbimento a pieno carico 2,5 A 2 A 2,5 A 3,5 A 3 A 3,5 A
Velocità massima anta 0,25 - 0,4
(@200N - a
vuoto)
0,14 - 0,26
(@300N - a
vuoto)
0,16 - 0,22
(@450N - a
vuoto)
0,25 - 0,4
(@200N - a
vuoto)
0,14 - 0,26
(@300N - a
vuoto)
0,16 - 0,22
(@450N - a
vuoto)
Spinta massima 400 N 600 N 850 N 400 N 600 N 850 N
Ciclo di lavoro 60 % 60 % 60 % 60 % 60 % 60 %
Pignone M4 - Z18 M4 - Z18 M4 - Z18 M4 - Z18 M4 - Z18 M4 - Z18
Temperatura di esercizio -20 ÷ +55 °C -20 ÷ +55 °C -20 ÷ +55 °C -20 ÷ +55 °C -20 ÷ +55 °C -20 ÷ +55 °C
Peso del motore 18 Kg 16 Kg 18 Kg 18 Kg 16 Kg 18 Kg
Protezione IP44 IP44 IP44 IP44 IP44 IP44
Carico max accessori alimentati
a 24 Vac
7 W 7 W 7 W 7 W 7 W 7 W
Fusibili di protezione 2,5 A 2,5 A 2,5 A 4 A 4 A 4 A
ITALIANO
- 5 -
ATTENZIONE: Il seguente grafico indica la velocità massima raccomandata che può essere programmata
(tramite il parametro Pot) in funzione del peso dell’anta.
mATTENZIONE, NON SUPERARE LA VELOCITÀ MASSIMA INDICATA.
10,00
15,00
20,00
25,00
30,00
35,00
40,00
50 100 150 200 250 300 350 400 450 500
10,00
12,00
14,00
16,00
18,00
20,00
22,00
24,00
26,00
100 150 200 250 300 400 450 500 550 600
10,00
12,00
14,00
16,00
18,00
20,00
22,00
24,00
26,00
100 200 300 400 500 600 700 800 900 1000
AYROS500-24V-F
AYROS600-24V
AYROS1000-24V
Massima velocità [cm/s]Massima velocità [cm/s]Massima velocità [cm/s]
Peso del cancello [kg]
Peso del cancello [kg]
Peso del cancello [kg]
ITALIANO
- 6 -
3 - INSTALLAZIONE DEL MOTORE
3.1 - POSIZIONAMENTO DEL MOTORE
Per fissare AYROS seguire attentamente le seguenti istruzioni:
1. Prevedere uno scavo di fondazione usando come riferimento le
misure indicate in figura.
2. Predisporre uno o più tubi per il passaggio dei cavi elettrici.
3. Assemblare le 4 zanche sulla piastra di ancoraggio e fissarle
tramite i 4 bulloni in dotazione.
4. Effettuare la colata di calcestruzzo all’interno dello scavo e
posizionare la piastra di fondazione.
mATTENZIONE: verificare che la piastra sia
perfettamente in bolla e parallela cancello
5. Attendere la completa presa del calcestruzzo.
6. Svitare i 4 dadi che tengono la base unita alle zanche e
posizionare il motore sulla piastra.
7. Regolare i 4 grani in modo che il motore sia perfettamente in
bolla.
8. Verificare che il motore sia perfettamente parallelo al cancello,
quindi inserire le 4 rondelle Re avvitare leggermente i 4 dadi D
m ATTENZIONE: inserire la guarnizione G nel foro di
passaggio cavi come da figura. Forare la guarnizione per
far passare i cavi da collegare alla centrale limitando le
dimensioni dei fori al fine di evitare l’ingresso di insetti e
altri piccoli animali.
50 mm200 mm
20 mm343 mm
60mm
10cm
30cm
10cm
ITALIANO
- 7 -
3.2 - MONTAGGIO DELLA CREMAGLIERA
1. Sbloccare il motore e posizionare il cancello in posizione
totalmente aperto.
2. Fissare tutti gli elementi della cremagliera al cancello
facendo attenzione di mantenerli alla stessa altezza
rispetto al pignone motore.
La cremagliera DEVE essere posizionata a 1 o 2 mm
al di sopra del pignone motore su tutta la lunghezza
del cancello.
3.3 - FISSAGGIO DEL MOTORE
Verificare i seguenti punti:
1. Il motore deve essere in bolla e parallelo al cancello
2. La distanza tra pignone e cremagliera deve essere di 1 o
2 mm. Eventualmente regolare i 4 grani
3. La cremagliera deve essere allineata al pignone del
motore
4. La distanza minima tra l’ingombro massimo del cancello
e il paramano del motore deve essere di almeno 5 mm
5. Verificate le condizioni sopra descritte procedere con
il fissaggio dei 4 dadi Dche ancorano il motore alla
piastra
97 mm
2 mm
>5 mm
D
ITALIANO
- 8 -
Max 38 mm
102 mm

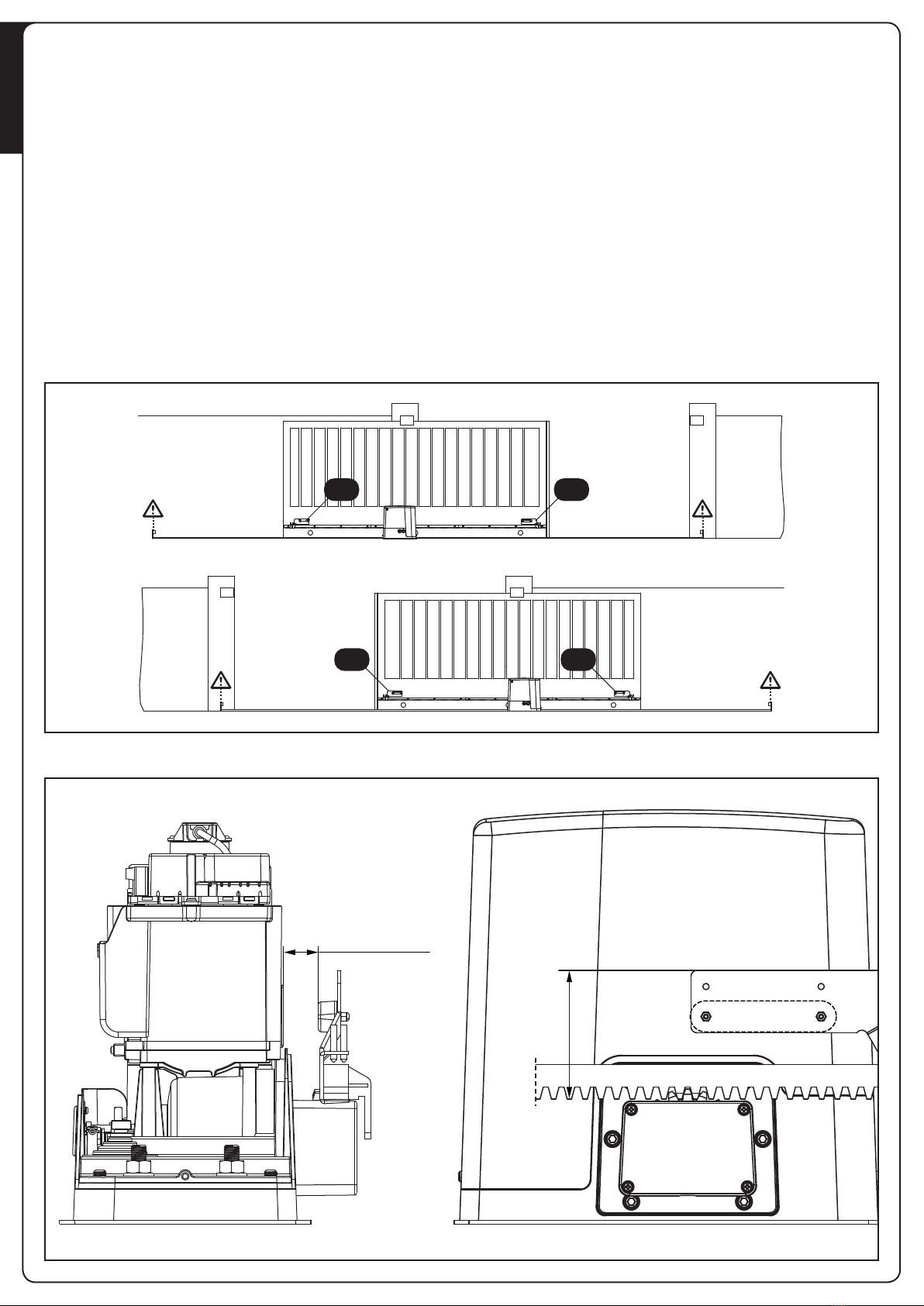

3.4 - INSTALLAZIONE DEI FINECORSA
MAGNETICI
mATTENZIONE: per la vostra sicurezza è necessario che il
cancello sia dotato di arresti meccanici di oltre corsa.
Se il cancello non è dotato degli arresti, una manovra
accidentale oltre il punto di finecorsa può provocare la
caduta del cancello.
Installare la staffa porta magneti in dotazione sulla cremagliera
in modo che nelle posizioni di massima apertura e di massima
chiusura il magnete rimanga posizionato in corrispondenza del
sensore magnetico posto dietro la calotta (il più possibile vicino
alla stessa).
I magneti in dotazione sono appositamente distinti da due colori:
MAGNETE BLU = FINECORSA DESTRO (DX)
MAGNETE ROSSO = FINECORSA SINISTRO (SX)
Il tipo di finecorsa (DESTRO/SINISTRO) dipende dalla posizione
del finecorsa rispetto al motore, indipendentemente dal verso di
apertura.
mATTENZIONE: verificato il corretto funzionamento
del sistema si consiglia di saldare le staffe finecorsa sulla
cremagliera.
DXSX
DXSX
Altri manuali per AYROS-24V series
1
Questo manuale è adatto per i seguenti modelli
6
Indice
Lingue:
Altri manuali V2 Controllori
