Vestil HT-02-1616A Manuale utente

HT-02-1616A INSTRUCTION MANUAL

BASIC DATA:

MODEL CAPACITY LOWERED

HEIGHT RAISED

HEIGHT TABLE

DIMENSIONS NET

WEIGHT

HT-02-1616A 200LBS. 31” 49” 16” X 16” 62 LBS.

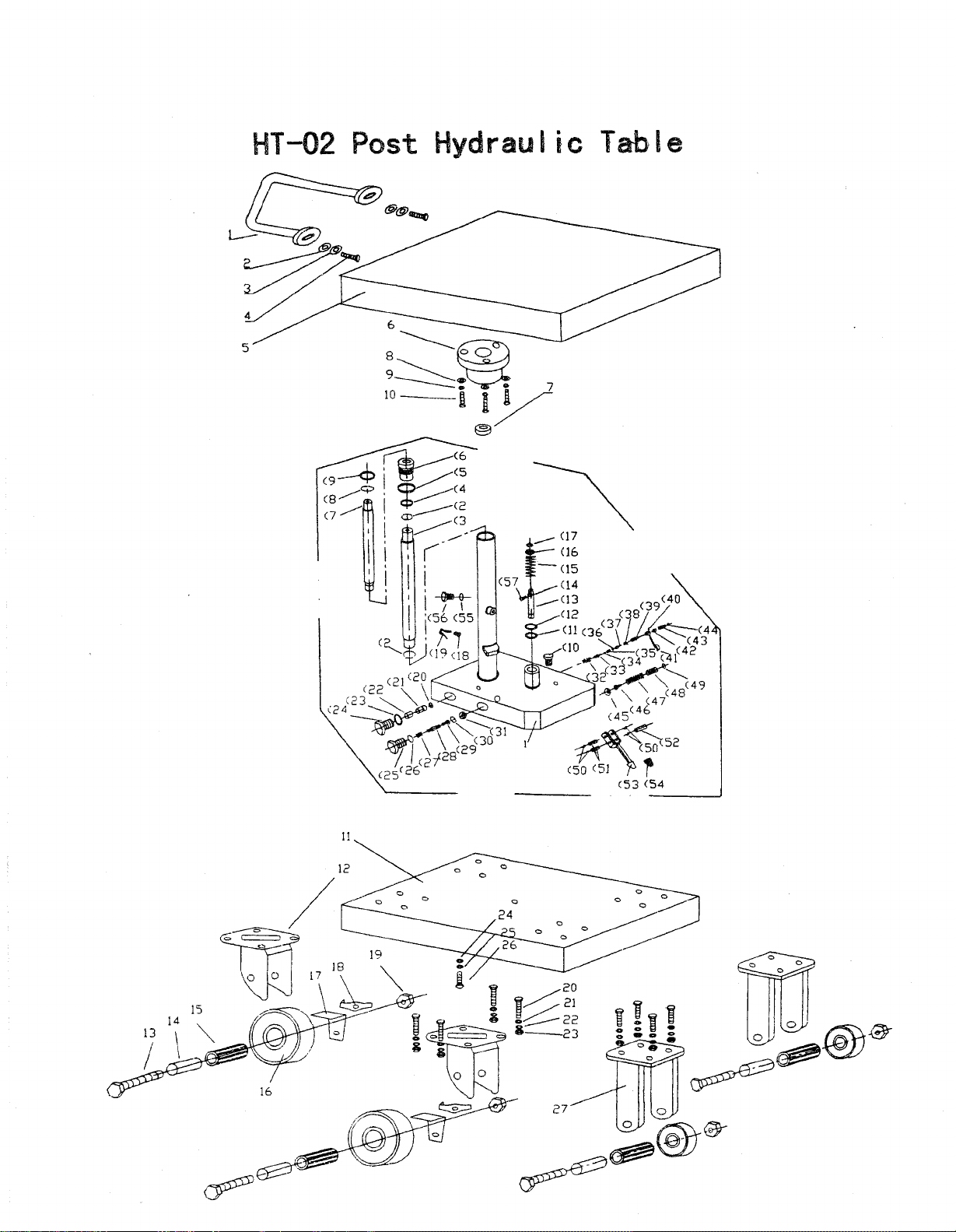

ASSEMBLY INSTRUCTIONS:

1. Put the frame with casters on the ground.

2. Install hydraulic cylinder on the frame, and secure it with big washer

(#24), spring washer (#25) and M12 bolt (#26).

3. Remove solid plug on top end of the cylinder and replace it with

bleeder (vent) plug to allow air to be bled from the hydraulic system.

4. Join the Cylinder joint block (#6) to the lift piston (#(7), and secure

them by nut (# 7).

5. Use spanner to tighten nut (#7) under the table.

6. Install push/pull handle (#1) on front side of the table (#5), and secure

it by M8 bolt (#4), spring washer (#3) and flat washer (#2).

7. Now tighten all bolts & nuts.

8. Check all the parts, and then test this lift table with weight and

without weight.
