Vivotek MD8562 Manuale utente

MD8562/8562D

P/N:625015501G Ver1.1

2MP .Vandal-proof .Mobile Surveillance

CZ - 121

Česky

Když bude ze síťové kamery vycházet

kouř nebo neobvyklý zápach,

okamžitě ji vypněte.

V takovém případě kontaktujte

distributora.

Informace o provozní teplotě

naleznete v uživatelské příručce.

Upozornění před instalací

Neumisťujte síťovou kameru na

nestabilní povrchy.

Nedotýkejte se síťové kamery za

bouřky.

Nenechte síťovou kameru

spadnout.

Nevkládejte do síťové kamery žádné

předměty, například jehly.

CZ - 122

CD se softwarem

Stručná instalační příručka /

Záruční karta

Šroubovák

Samolepicí šablona

Uzemnění / Šrouby

Obsah balení

Silikagel / Spojka RJ45 samice/

samice

(PoE) Svorkovnice vstupu/výstupu

(S napájecí kabel)

Konektor Ethernet 10/100 RJ45

Vstup pro mikrofon (růžový)

Konektor pro napájecí kabel

(černý)

MD8562 MD8562D

CZ - 123

Česky

Fyzický popis

DŮLEŽITÉ! Než budete

instalovat kameru,

poznamenejte si MAC adresu

Otvory pro šrouby

Vnitřní pohled

Vnější pohled

Objektiv

Slot na karty

MicroSD/SDHC

Stupeň vodotěsnosti: IP67

Tlačítko reset

Stavová kontrolka

CZ - 124

Instalace hardwaru

Nejprve použijte dodaný šroubovák a odmontujte dómový kryt od základny kamery. Bude-li to nez-

bytné, vložte kartu MicroSD/SDHC.

Pak pomocí následujících kroků nainstalujte kameru na strop nebo na stěnu.

1. Připevněte dodanou montážní nálepku na strop nebo na stěnu.

2. Podle tří kroužků označujících šrouby na nálepce vyvrtejte tři základní otvory do stropu nebo

stěny. Potom do vzniklých otvorů zatlučte plastové hmoždinky.

3. Tuto síťovou kameru je možné namontovat s kabelem, který prochází základnou kamery,

nebo který je veden bokem krytu kopule. Pokud budete chtít vést kabel stropem nebo stěnou,

vyřízněte nebo vyvrtejte také otvor (A) pro kabel. Pokud kabel prochází bokem krytu kopule,

odstraňte gumovou zarážku (B).

4. Třemi otvory v základně kamery protáhněte šrouby, zasuňte do příslušných hmoždinek a

šroubovákem utáhněte tak, aby základna kamery bezpečně držela.

Kopulový kryt

Šroub proti

neoprávněné

manipulaci

Základna kamery

Plastový kryt

Držák na strop

CZ - 125

Česky

Držák na zeď

Instalace uzemnění

Podle obrázku dole připevněte uzemňovací vodič šroubem a připojte druhý konec k montážní

krabici nebo uzemněné průchodce.

DŮLEŽITÉ! Šroubky utáhněte

pevně, aby se dovnitř

nedostala vlhkost.

CZ - 126

Obecné připojení (bez PoE) (MD8562D)

Vytvoření sítě

POWER C

OLLIS

ION

LINK

CEIVE

PARTITION

12345

Ethernetový

přepínač (swicth)

1. Jestliže máte externí vstupní zařízení, připojte jej do I/O svorkovnice.

2. Připojte síťovou kameru ke switchi pomocí dodané spojky RJ45 samice/samice.

Při připojování síťové kamery přímo k počítači použijte křížený kabel kategorie 5.

3. Zapojte napájecí kabel ze síťové kamery do elektrické zásuvky.

+ : digitální výstup

- : digitální vstup

CZ - 127

Česky

Power over Ethernet (PoE) (MD8562)

POWER C

OLLIS

ION

LINK

CEIVE

PARTITION

12345

Při používání přepínače nepodporujícího technologii PoE

Při připojení síťové kamery k přepínači nepodporujícímu technologii PoE použijte PoE injektor

(volitelný).

Při používání přepínače podporujícího technologii PoE

Síťová kamera podporuje technologii PoE a umožňuje přenos napájení a dat přes jeden ether-

netový kabel. Síťovou kameru můžete připojit ethernetovým kabelem k přepínači podporujícímu

technologii PoE podle následující ilustrace.

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

Přepínač PoE

PoE injektor

(volitelný)

Přepínač nepodporující

technologii PoE

POZNÁMKA:

Toto zařízení má být zapojeno pouze do sítí

PoE, bez zapojení do vedlejších sítí.

CZ - 128

Přiřazení IP adresy

1. Nainstalujte průvodce „Installation Wizard 2“ z adresáře softwarových nástrojů na disku CD se

softwarem.

2. Program provede analýzu síťového prostředí. Po skončení analýzy sítě pokračujte klepnutím na

tlačítko „Next“ (Další).

0002D108323

00-02-D1-10-83-23 192.168.5.151 MD8562

Installation

Wizard 2

3. Program vyhledá ve stejné síti LAN video přijímače, video servery a síťové kamery VIVOTEK.

4. Po krátkém hledání se zobrazí hlavní instalační okno. Dvakrát klikněte na adresu MAC, která

odpovídá adrese vytištěné na štítku na kameře nebo sériovému číslu na obalu a otevřete

relaci Síťová kamera.

CZ - 129

Česky

Připraveno k použití

K seřízení snímacího úhlu

Seřízení objektivu

Další podrobnosti o instalaci naleznete v uživatelské příručce na disku CD

se softwarem.

K seřízení snímacího úhlu

90°

Povolte šrouby (nesundávejte) na

stranách modulu objektivu.

Nastavte požadovaný úhel záběru

podle obrázku vpravo.

Po dokončení dotáhněte šrouby, aby

došlo k xaci objektivu a zvýšení

odolnosti vůči vibracím.

1. Zobrazí se prohlížeč se síťovou kamerou, jak je zobrazeno níže.

2. Dojde k zobrazení živého obrazu z kamery. Rovněž můžete z instalačního CD nainstalovat

32kanálový software pro nahrávání více kamer. Podrobnosti týkající se instalace viz sou-

visející dokumenty.

Altri manuali per MD8562

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Vivotek Telecamera di sicurezza

Vivotek

Vivotek FE9182-H Manuale utente

Vivotek

Vivotek FD7130 Manuale utente

Vivotek

Vivotek FD9367-HTV Manuale utente

Vivotek

Vivotek BD5336 Manuale utente

Vivotek

Vivotek SD7313 Manuale utente

Vivotek

Vivotek FE8173 Manuale utente

Vivotek

Vivotek IP7153 Manuale utente

Vivotek

Vivotek PT1111M Manuale utente

Vivotek

Vivotek FD9165-HT-A Manuale utente

Vivotek

Vivotek SUPREME use IP FE9582-EHNV Manuale utente

Vivotek

Vivotek IP816A-LPC-18 Manuale utente

Vivotek

Vivotek IP7161-SS Manuale utente

Vivotek

Vivotek Supreme SD9364-EH-v2 Manuale utente

Vivotek

Vivotek PZ8111 Manuale utente

Vivotek

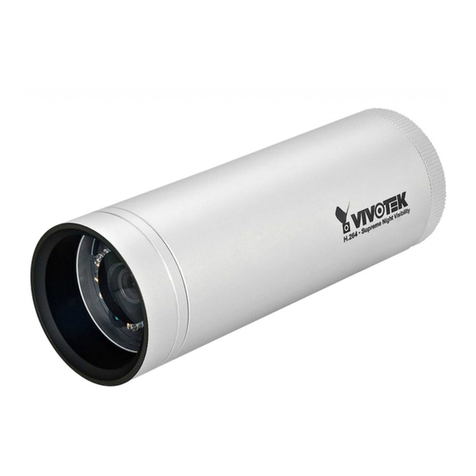

Vivotek IP8332 Manuale utente
