3. Alternativas
1 Contador digital (230 V, 50/60 Hz) 1001033
o
1 Contador digital (115 V, 50/60 Hz) 1001032
o
1 Cable de conexión MiniDIN8 - BT 1021688
1 Data logger
1 Software
Encontrará más información sobre la medición
digital en el sitio web del producto, en la tienda
virtual de 3B.

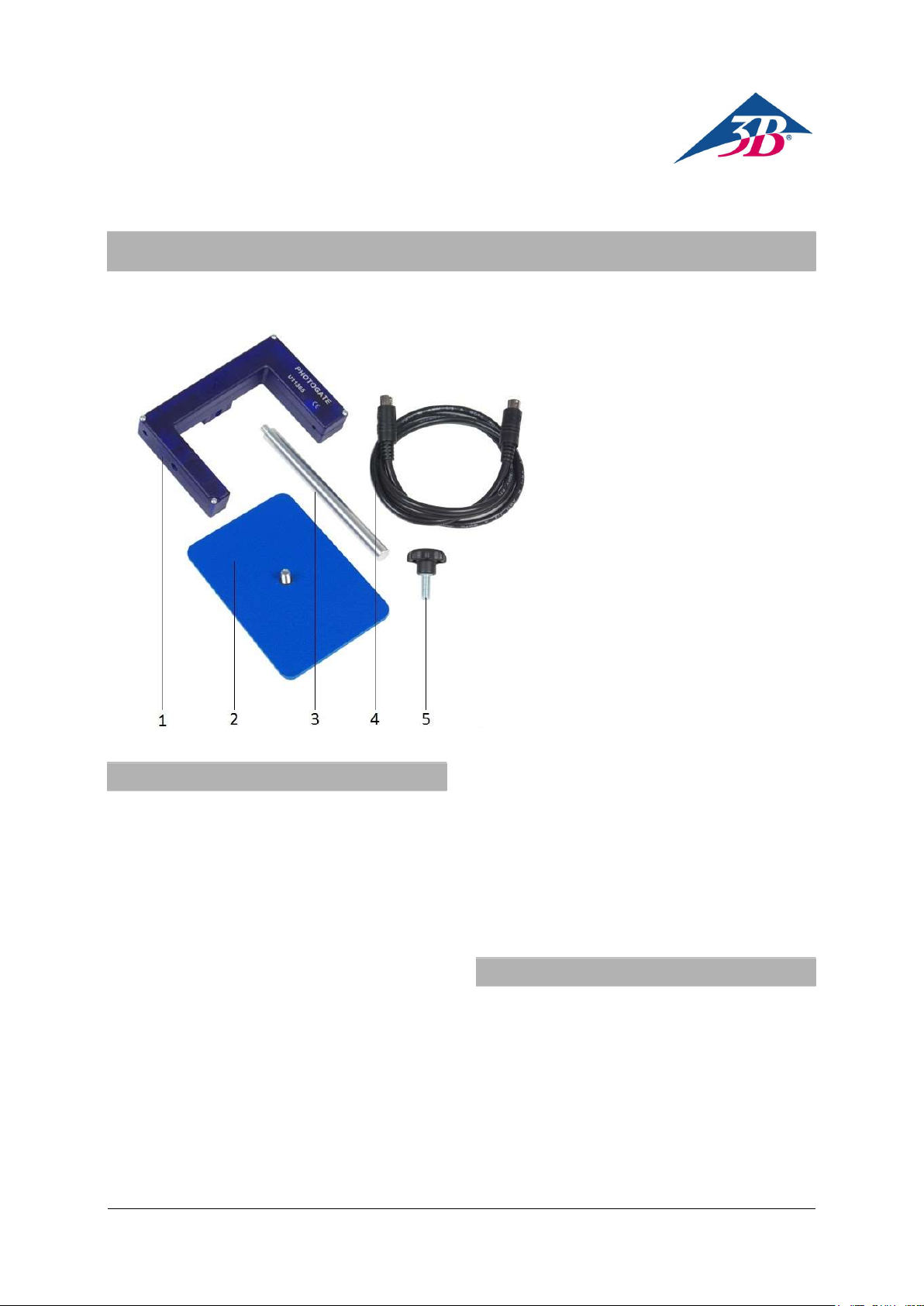

4. Datos técnicos
Apertura de la horquilla: 82 mm
Tiempo de ascenso: 60 ns
Resolución espacial: < 1 mm
Resolución de tiempo: 10 µs
5. Servicio
Atornillar la barra soporte, en el brazo estre-
cho de la puerta, a la tuerca M6 prevista
para ello.
Enchufar el cable de conexión miniDIN de 8
pins ó MiniDIN8 – BT en la clavija miniDIN
situada en el brazo ancho de la puerta y co-
nectarlo con el contador digital ó bien con el
data logger.
Activar el modo de puerta fotoeléctrica in-
terno abriendo el diafragma mecánico y
orientar y fijar el dispositivo para la aplica-
ción deseada.
Activar el modo de puerta fotoeléctrica láser
cerrando el diafragma mecánico y orientar
la fuente luminosa de láser a la apertura la-
teral de la puerta fotoeléctrica (aprox.). Para
desviar el rayo láser se puede utilizar tam-
bién un espejo. Realizar el ajuste fino de la
orientación de la puerta fotoeléctrica.
6. Usos
Ubicación, velocidad y aceleración de cuerpos
en movimiento.
Determinación de la aceleración terrestre g por
medio del experimento de caída libre.
Medición de la duración de períodos de oscila-
ción de cuerpos (por ejemplo: aparato de tor-
sión 1018550 y péndulo de reversión 1018466).

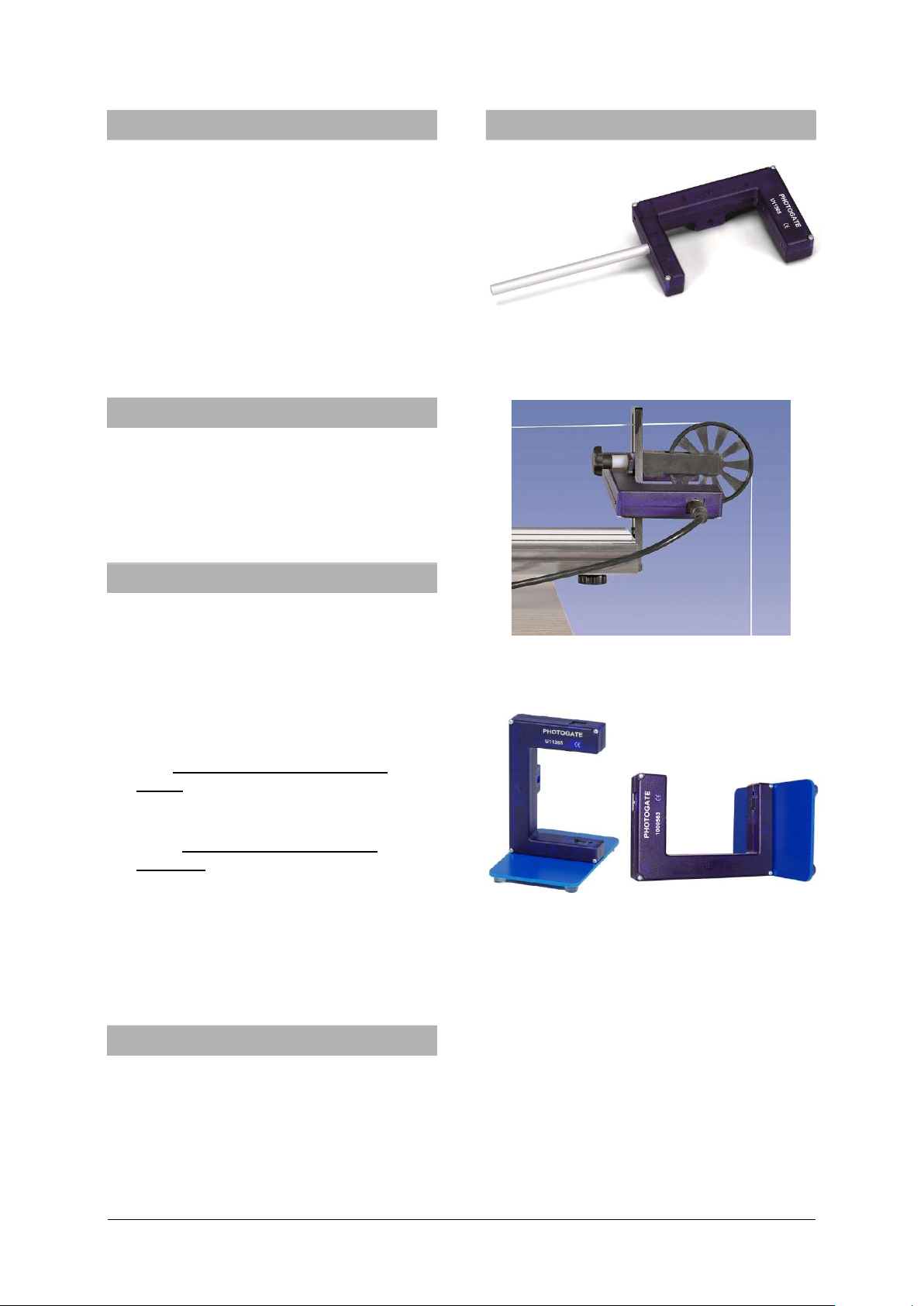

7. Variedades de montajes,
Ejemplos de experimento
Fig. 1: Con varilla de soporte en cualquier material
de sujeción, por ejemplo, para los experimentos con
el carril de cojines neumáticos
Fig. 2: Con tornillo moleteado para la fijación en el
carril de desplazamiento combinado con rueda de
rayos
Fig. 3: Con la placa de sujeción, por ejemplo, para
el experimento con el aparato de torsión o el pén-
dulo reversible de Kater
