Agilent Technologies 9130037 Manuale utente

Miniature and 2 l/s

VacIon Pumps

Miniature Models: 9130037, 9130038,

9130040, 9130041, 9130049, 9130050

Magnet: 9130042

2 l/s Models: 9130032, 9130034, 9130035,

9130045, 9130046, 9130047, 9130052,

9135000. Magnet: 9130011

Manuale di Istruzioni

Bedienungshandbuch

Notice de Mode D’Emploi

User Manual

87-400-044-01 (F)

03/2016

Miniature and 2 l/s VacIon Pumps User Manual 87-400-044-01 (F)

Notices

No part of this manual may be

reproduced in any form or by any

means (including electronic storage

and retrieval or translation into a

foreign language) without prior

agreement and written consent from

Agilent Technologies, Inc. as governed

by United States and international

Manual Part Number

Publication Number: 87-400-044-01 (F)

Edition

Edition 03/2016

Printed in ITALY

Agilent Technologies Italia S.p.A.

Vacuum Products Division

Via F.lli Varian, 54

10040 Leinì (TO)

ITALY

Warranty

The material contained in this

document is provided “as is,” and is

subject to being changed, without

notice, in future editions. Further, to

the maximum extent permitted by

applicable law, Agilent disclaims all

warranties, either express or implied,

with regard to this manual and any

information contained herein,

including but not limited to the

implied warranties of merchantability

and fitness for a particular purpose.

Agilent shall not be liable for errors

or for incidental or consequential

damages in connection with the

furnishing, use, or performance of

this document or of any information

contained herein. Should Agilent and

the user have a separate written

agreement with warranty terms

covering the material in this

document that conflict with these

terms, the warranty terms in the

separate agreement shall control.

Technology Licenses

The hardware and/or software

described in this document are

furnished under a license and may be

used or copied only in accordance

with the terms of such license.

Restricted Rights Legend

If software is for use in the

performance of a U.S. Government

prime contract or subcontract,

Software is delivered and licensed as

“Commercial computer software” as

defined in DFAR 252.227-7014 (June

1995), or as a “commercial item” as

defined in FAR 2.101(a) or as

“Restricted computer software” as

defined in FAR 52.227-19 (June 1987)

or any equivalent agency regulation or

contract clause. Use, duplication or

disclosure of Software is subject to

Agilent Technologies’ standard

commercial license terms, and non-

DOD Departments and Agencies of the

U.S. Government will receive no

greater than Restricted Rights as

defined in FAR 52.227-19(c)(1-2) (June

1987). U.S. Government users will

receive no greater than Limited Rights

as defined in FAR 52.227-14 (June

1987) or DFAR 252.227-7015 (b)(2)

(November 1995), as applicable in any

technical data.

Trademarks

Windows and MS Windows are U.S.

registered trademarks of Microsoft

Corporation.

Safety Notices

A CAUTION notice denotes a hazard.

It calls attention to an operating

procedure, practice, or the like that, if

not correctly performed or adhered to,

could result in damage to the product

or loss of important data. Do not

proceed beyond a CAUTION notice

until the indicated conditions are fully

understood and met.

A WARNING notice denotes a

hazard. It calls attention to an

operating procedure, practice, or the

like that, if not correctly performed

or adhered to, could result in

personal injury or death. Do not

proceed beyond a WARNING notice

until the indicated conditions are

fully understood and met.

WARNING

CAUTION

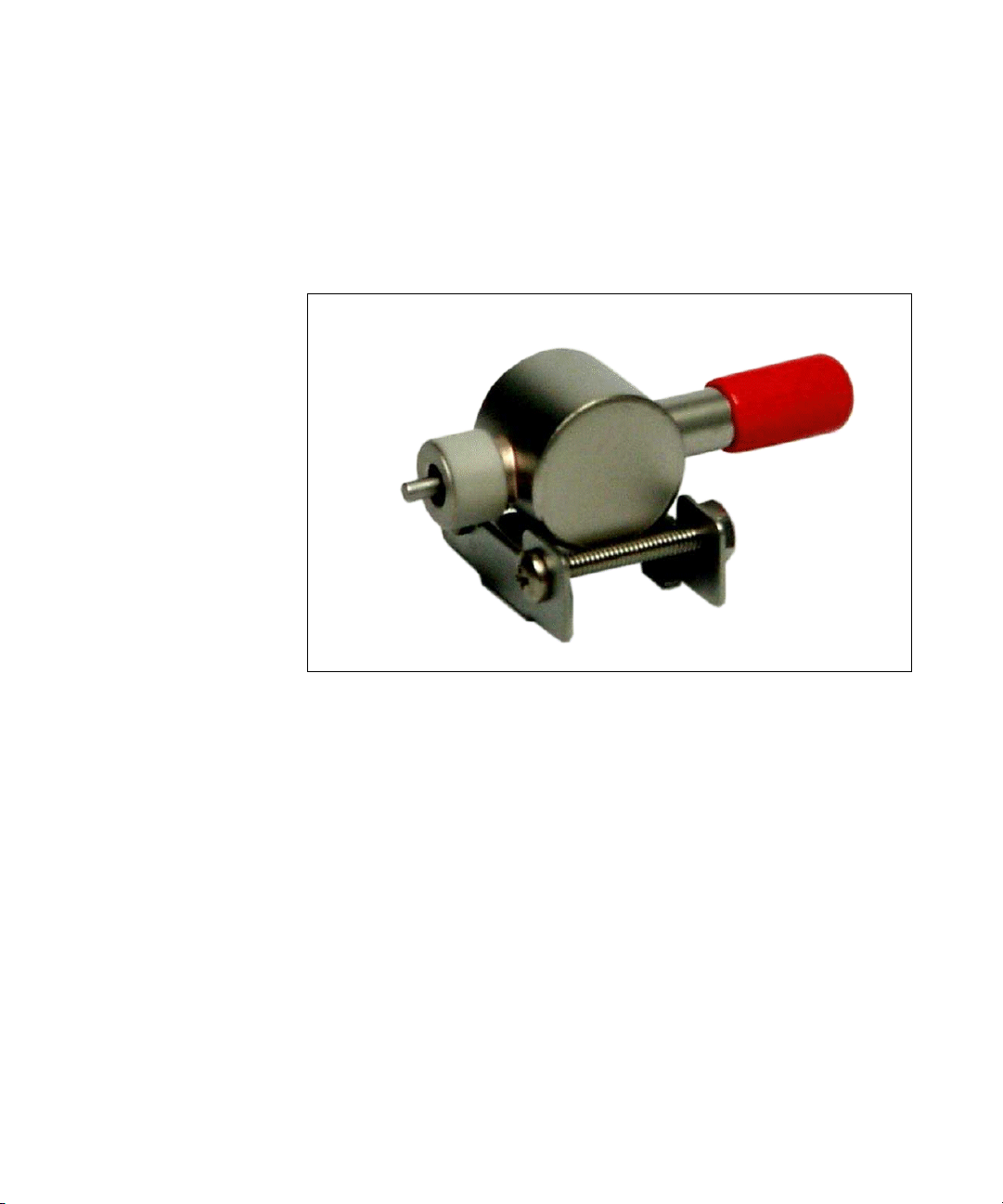

Miniature pumps

Miniature and 2 l/s VacIon Pumps User Manual / 87-400-044-01 (F) 3/58

Miniature pumps

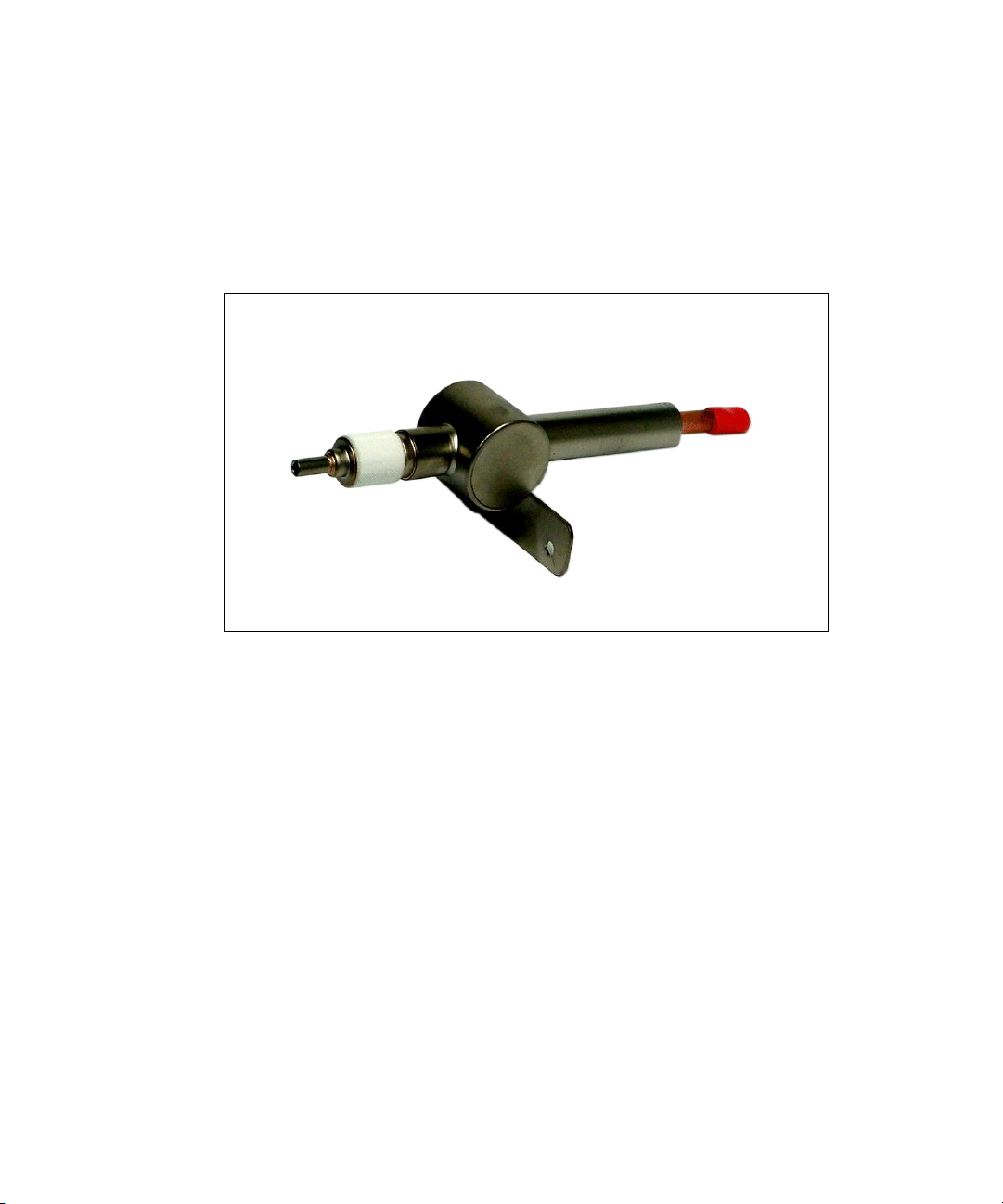

2 l/s VacIon pumps

4/58 Miniature and 2 l/s VacIon Pumps User Manual 87-400-044-01 (F)

2 l/s VacIon pumps

Contents

Miniature and 2 l/s VacIon Pumps User Manual / 87-400-044-01 (F) 5/58

Contents

Istruzioni per l’uso 7

Informazioni di Sicurezza8

Informazioni Generali 9

Installazione 11

Note di Funzionamento 13

Condizioni di Funzionamento Anomale 15

Smaltimento 17

Gebrauchsanleitung19

Sicherheitshinweise 20

Allgemeine Hinweise 21

Installation 23

Funktionsweise 25

Betriebsstörungen 27

Entsorgung 29

Mode d’emploi 31

Informations sur la Sécurité 32

Indications Générales 33

Installation 35

Notes de Fonctionnement 37

Contents

6/58 Miniature and 2 l/s VacIon Pumps User Manual 87-400-044-01 (F)

Conditions de Fonctionnement Anormales 39

Mise au Rebut 41

Instructions for Use 43

Safety Information 44

General Information 45

Installation 47

Operating Notes49

Unusual Operating Conditions 51

Disposal 52

Miniature and 2 l/s VacIon Pumps User Manual

7/58

Istruzioni per l’uso

Informazioni di Sicurezza 8

Informazioni Generali 9

Installazione 11

Collegamento dell’unità di controllo 12

Note di Funzionamento 13

Operazione di “bakeout” 14

Condizioni di Funzionamento Anomale 15

Bassa corrente 15

Alta corrente 15

Smaltimento 17

Traduzione delle istruzioni originali

1 Istruzioni per l’uso

Informazioni di Sicurezza

8/58 Miniature and 2 l/s VacIon Pumps User Manual 87-400-044-01 (F)

Informazioni di Sicurezza

Questa apparecchiatura è destinata ad uso professionale.

L'utilizzatore deve leggere attentamente il presente manuale di

istruzioni ed ogni altra informazione addizionale fornita dalla Agilent

prima dell'utilizzo dell'apparecchiatura. La Agilent si ritiene sollevata

da eventuali responsabilità dovute all'inosservanza totale o parziale

delle istruzioni, ad uso improprio da parte di personale non

addestrato, ad interventi non autorizzati o ad uso contrario alle

normative nazionali specifiche.

Questo manuale utilizza le seguenti convenzioni:

ATTENZIONE!

I messaggi di attenzione sono visualizzati prima di procedure che, se non

osservate, potrebbero causare danni all'apparecchiatura.

AVVERTENZA!

I messaggi di avvertenza attirano l'attenzione dell'operatore su una procedura

o una pratica specifica che, se non eseguita in modo corretto, potrebbe

provocare gravi lesioni personali.

NOTA Le note contengono informazioni importanti estrapolate dal testo.

Istruzioni per l’uso

Informazioni Generali

Miniature and 2 l/s VacIon Pumps User Manual / 87-400-044-01 (F) 9/58

Informazioni Generali

Queste istruzioni contengono informazioni di base per l’installazione

e l’uso delle Pompe Miniature e 2 l/s VacIon.

La seguente tabella elenca i modelli disponibili:

Tab. 1

MODELLO P/N

Miniature

Con tubo in rame 180 ° 913-0037

Con tubo in rame 90 ° 913-0040

Con tubo in acciaio inossidabile da 3/8” OD 180 ° 913-0038

Con tubo in acciaio inossidabile da 3/8” OD 90 ° 913-0041

Con tubo in rame da 3/8” OD 180 °, preparata sotto vuoto 913-0049

Con tubo in rame da 3/8” OD 90 °, preparata sotto vuoto 913-0050

Magnete in Alnico 913-0042

2 l/s

Con tubo in acciaio inossidabile da 3/4” OD 180° 913-0032

Con tubo in Kover-glass da 3/4” OD 913-0034

Con tubo in rame da 3/4” OD 180 °, preparata sotto vuoto 913-0035

Con tubo in acciaio inossidabile corto da 3/4” OD 913-0047

Con tubo in acciaio inossidabile da 3/4” OD 180 °, preparata sotto vuoto 913-0045

Con tubo in acciaio inossidabile da 3/4” OD 90 ° a T 913-0046

Con tubo in rame OFHC da 3/4” OD 913-0052

Con flangia 1 1/3” CF 180 ° preparata sotto vuoto 913-5000

Magnete in Alnico 913-0011

1 Istruzioni per l’uso

Informazioni Generali

10/58 Miniature and 2 l/s VacIon Pumps User Manual 87-400-044-01 (F)

Il sistema di pompaggio completo comprende La pompa VacIon, il

suo magnete, ed un alimentatore. Queste pompe VacIon funzionano

sul principio getter nel campo da 10-3 Torr a meno di 10-9 Torr. Per

portare il sistema dalla pressione a meno di 10-3 Torr, è necessaria

una pompa di prevuoto.

La pompa deve essere alimentata tramite una tensione positiva di

3000-3500 Volt (a circuito aperto). La corrente di alimentazione e

quella di corto circuito fornita dall’alimentatore devono

corrispondere alla corrente assorbita dalla pompa alla sua massima

pressione di esercizio.
