Becker Centronik SunWindControl SWC441 Manuale utente

Montage- und Betriebsanleitung

Handsender

für Sonnen-Wind-Steuerung

Wichtige Informationen für:

• den Monteur / • die Elektrofachkraft / • den Benutzer

Bitte entsprechend weiterleiten!

Diese Anleitung ist vom Benutzer aufzubewahren.

Assembly and Operating Instructions

Hand-held transmitter

for sun and wind control

Important information for:

• Fitters / • Electricians / • Users

Please forward accordingly!

These instructions must be kept for future reference.

Notice de montage et d’utilisation

Télécommande

pour système soleil/vent

Informations importantes pour:

• l’installateur / • l’électricien / • l’utilisateur

À transmettre à la personne concernée !

Cette notice doit être conservée par l’utilisateur.

Montage- en gebruiksaanwijzing

Handzender

voor zon- en windbesturing

Belangrijke informatie voor:

• de monteur / • de elektricien / • de gebruiker

Aan de betreffende personen doorgeven!

De gebruiker dient deze gebruiksaanwijzing te bewaren.

Centronic

SunWindControl SWC441

Inhaltsverzeichnis

Contents

Allgemeines .............................................................................................. 4

Gewährleistung ......................................................................................... 4

Sicherheitshinweise .................................................................................. 4

Bestimmungsgemäße Verwendung ............................................................ 5

Anzeigen- und Tastenerklärung .................................................................. 6

Funktionserklärung ................................................................................... 6

Werkseinstellung ....................................................................................... 8

Einlernen des Funks .................................................................................. 9

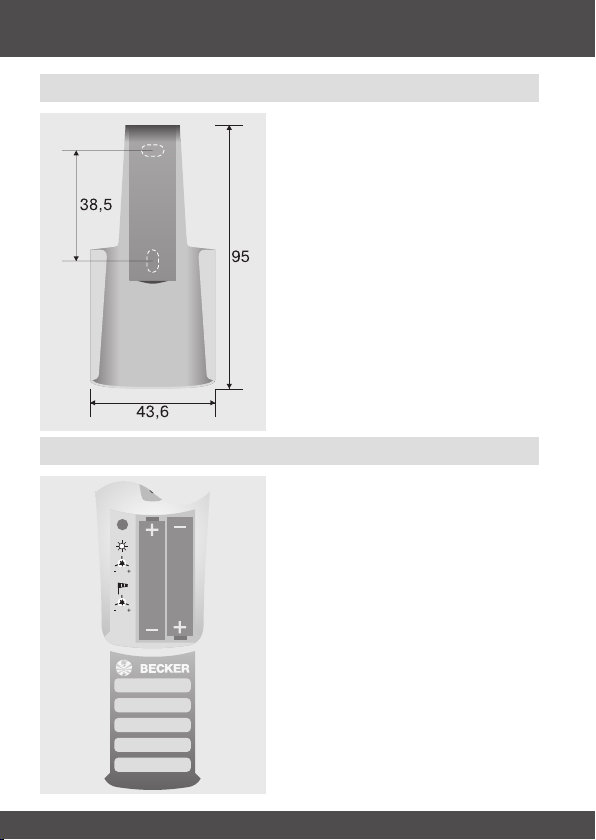

Montage Wandhalterung ..........................................................................10

Batteriewechsel .......................................................................................10

Technische Daten ....................................................................................11

Was tun wenn ... ? ....................................................................................11

Allgemeine Konformitätserklärung.............................................................12

General ...................................................................................................14

Warranty ..................................................................................................14

Safety tips ...............................................................................................14

Intended use ...........................................................................................15

Displays and pushbuttons .........................................................................16

Functions ................................................................................................16

Factory setting .........................................................................................18

Programming the remote control ...............................................................19

Installing the wall mount .......................................................................... 20

Changing the battery ............................................................................... 20

Technical data..........................................................................................21

What to do if ...? .......................................................................................21

General conformity declaration ................................................................ 22

Sommaire

Inhoudsopgave

Généralités ............................................................................................. 24

Prestation de Garantie ............................................................................. 24

Consignes de sécurité ............................................................................. 24

Utilisation prévue .................................................................................... 25

Explication de l’afchage et des touches ................................................... 26

Explication des fonctions ......................................................................... 26

Réglage d’usine ...................................................................................... 28

Programmation de la radio ....................................................................... 29

Montage du support mural ....................................................................... 30

Remplacement des piles ......................................................................... 30

Caractéristiques techniques .....................................................................31

Que faire quand... ? ..................................................................................31

Déclaration de conformité générale .......................................................... 32

Algemeen ............................................................................................... 34

Garantieverlening .................................................................................... 34

Veiligheidsinstructies .............................................................................. 34

Doelmatig gebruik ................................................................................... 35

Verklaring van display en toetsen.............................................................. 36

Verklaring van de functies ........................................................................ 36

Fabrieksinstelling .................................................................................... 38

Programmeren van de zender .................................................................. 39

Montage van de wandhouder ................................................................... 40

Vervangen van de batterijen ..................................................................... 40

Technische gegevens ...............................................................................41

Wat te doen als ...? ...................................................................................41

Algemene conformiteitsverklaring ............................................................ 42

Montage- und Betriebsanleitung

Allgemeines

Gewährleistung

Sicherheitshinweise

Mit dem SWC441 können Sie eine oder mehrere Sonnenschutzanlagen steu-

ern und Schwellwerte für Sonnenschutz und Windüberwachung mit der beilie-

genden Einstellhilfe einstellen.

Eine einfache Bedienung zeichnet dieses Gerät aus.

Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser An-

leitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzungen

von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen, so dass

bauliche Veränderungen nur nach Absprache mit uns und unserer Zustimmung

erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden Mon-

tage- und Betriebsanleitung, unbedingt zu beachten sind.

Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen

Verwendung ist nicht zulässig.

Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-

wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des

Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen

und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen

EMV-Vorschriften, beachtet und eingehalten werden.

Vorsicht

Bitte bewahren Sie die Anleitung auf!

• Nur in trockenen Räumen verwenden.

• Verwenden Sie nur unveränderte Becker Originalteile.

• Halten Sie Personen aus dem Fahrbereich der Anlagen fern.

• Halten Sie Kinder von Steuerungen fern.

• Beachten Sie Ihre landesspezischen Bestimmungen.

• Verbrauchte Batterien fachgerecht entsorgen. Batterien nur durch

identischen Typ (LR 03; AAA) ersetzen.

• Wird die Anlage durch einen oder mehrere Sender gesteuert, muss

der Fahrbereich der Anlage während des Betriebes einsehbar sein.

• Beachten Sie die Spezikationen der Sonnenschutzanlage.

Bestimmungsgemäße Verwendung

Der SWC441 darf nur für die Ansteuerung von Sonnenschutzanlagen verwendet

werden.

• Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem Stö-

rungsrisiko betrieben werden dürfen (z.B. Krankenhäuser, Flughäfen).

• Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen eine

Funktionsstörung im Handsender oder Empfänger keine Gefahr für Per-

sonen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicher-

heitseinrichtungen abgedeckt ist.

• Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fernmel-

deanlagen und Endeinrichtungen (z.B. auch durch Funkanlagen, die ord-

nungsgemäß im gleichen Frequenzbereich betrieben werden).

• Funkempfänger nur mit vom Hersteller zugelassenen Geräten und Anlagen

verbinden.

Achtung

Die Schwellwertregler sind mit einer sicherheitsrelevanten Funktion

versehen. Eine falsche Einstellung der Schwellwerte kann zu Schäden

an der Sonnenschutzanlage führen. Daher sollte die Einstellung der

Schwellwerte zur Sicherheit Ihrer Sonnenschutzanlage nur von einem

Fachhändler oder unter dessen Anleitung erfolgen.

Hinweis

Achten Sie darauf das die Steuerung nicht im Bereich metallischer Flä-

chen oder magnetischer Felder installiert und betrieben wird.

Funkanlagen, die auf der gleichen Frequenz senden, können zur Stö-

rung des Empfangs führen.

Es ist zu beachten, dass die Reichweite des Funksignals durch den Ge-

setzgeber und den baulichen Maßnahmen begrenzt ist.

Montage- und Betriebsanleitung

Anzeigen- und Tastenerklärung

Schiebeschalter

EINFAHR-Taste

STOPP-Taste

AUSFAHR-Taste

Batteriefach

Einstellhilfe

Windschwellwertregler

Sonnenschwellwertregler

Einlerntaste

Sendekontrollleuchte

Funktionserklärung

Hand/Auto Schiebeschalter

In der Schiebeschalterstellung „ “ werden manuelle Fahrbefehle (z.B.: AUF,

STOP, AB per Tastendruck) und Notsignale (z.B.: Windalarm bei vorhandenem

Windsensor) ausgeführt.

In der Schiebeschalterstellung „ “ werden automatische Fahrbefehle ausge-

führt (z.B. Sonnenschutzfunktion, ...).

Wird im Automatikbetrieb ein manueller Fahrbefehl ausgeführt, werden die

automatischen Sonnenschutz-Funktionen unterbrochen. Diese aktivieren sich

wieder selbständig bei Über-/Unterschreiten der eingestellten Schwellwerte,

nach erfolgter Einfahrt oder durch Wechsel des Schiebeschalters von „S“ auf

„H“ und wieder zurück auf „S“.

Sendekontrollleuchte

Ein Funksignal wird durch das Aueuchten der Sendekontrollleuchte signali-

siert. Lässt die Leistung der Batterie nach, blinkt die Sendekontrollleuchte beim

Senden. Die Sendeleistung bzw. Funkreichweite wird durch Abnahme der Bat-

terieleistung reduziert. Leuchtet die Sendekontrollleuchte bei Tastendruck nicht

mehr, müssen die Batterien gewechselt werden.

Gruppe

Unter einer Gruppe versteht man die Ansteuerung mehrerer Empfänger zum

gleichen Zeitpunkt. Die eingelernte Gruppe wird mit einem Fahrbefehl ange-

steuert.

Windschwellwertregler

Mit diesem Regler stellen Sie die Windschwellwerte ein (ca. 2m/s bis 22 m/s).

Der Windschwellwert lässt sich in 11 Stufen einstellen. Beim langsamen Dre-

hen des Reglers werden Ihnen die Stufen durch das Klacken des Rohrantriebes

angezeigt.

- Linksanschlag = Stufe 1, Einfahren bei wenig Wind

+ Rechtsanschlag = Stufe 11, Einfahren bei sehr starken Wind

Bei Änderung der Schwellwerte werden diese sofort übertragen.

Hinweis

Achten Sie darauf, dass beim Einstellen des Schwellwertes keine Ta-

ste gedrückt ist. Wird der eingestellte Windschwellwert überschritten,

fährt die Sonnenschutzanlage ein und bleibt geschlossen. Ein Ausfah-

ren der Sonnen schutz anlage ist erst nach ca. 15 Minuten dauerhaft

unterschrittenem Windschwellwert möglich.

Montage- und Betriebsanleitung

Werkseinstellung

Sonnenschwellwertregler

Mit diesem Regler stellen Sie die Sonnenschwellwerte ein (ca. 2 KLux bis

50KLux).

Der Sonnenschwellwert lässt sich in 15 Stufen einstellen. Beim langsamen Dre-

hen des Reglers werden Ihnen die Stufen durch das Klacken des Rohrantriebes

angezeigt.

- Linksanschlag = Stufe 1, Ausfahren bei wenig Sonne

+ Rechtsanschlag = Stufe 15, Ausfahren bei voller Sonne

Bei Änderung der Schwellwerte werden diese sofort übertragen.

Hinweis

Achten Sie darauf, dass beim Einstellen des Schwellwertes keine Taste

gedrückt ist. Wird der eingestellte Sonnenschwellwert überschritten,

fährt die Sonnenschutzanlage nach ca. 1,5 Minuten aus. Ein automa-

tisches Einfahren der Sonnenschutzanlage erfolgt nach ca. 15 Minuten

dauerhaft unterschrittenem Sonnenschwellwert.

TEST-Modus

Der TEST-Modus wird aktiviert durch Verstellen eines Schwellwertes.

Dieser wird automatisch beendet nach ca. 15 Minuten oder sofort durch Betä-

tigen des Schiebeschalters.

Im TEST-Modus werden die Zeiten der Beschattungsfunktion und der Windü-

berwachung verkürzt.

Sonnenschwellwert: Mittelstellung (ca. 25KLux)

Windschwellwert: Linksanschlag (ca. 2 m/s)

Einlernen des Funks

Vorsicht

Überprüfen Sie vor dem Einlernen des Funks, ob die Schwellwertregler

in der Werkseinstellung stehen. Achten Sie darauf das Sie sich beim

Einlernen des Funks nicht im Fahrbereich der Sonnenschutzanlage be-

nden.

1) Mastersender einlernen

a) Empfänger in Lernbereitschaft bringen

Hinweis

Beachten Sie die Bedienungsanleitung des Empfängers.

• Schalten Sie die Spannungsversorgung des Empfängers aus und nach 5 Se-

kunden wieder ein.

oder

• Betätigen Sie die Lerntaste bzw. den Funkschalter des Empfängers.

Der Empfänger bendet sich nun für 3 Minuten in Lernbereitschaft.

b) Mastersender einlernen

Drücken Sie die Einlerntaste innerhalb der Lernbereitschaft, bis der Empfänger

das erfolgreiche Einlernen quittiert.

Damit ist der Einlernvorgang beendet.

2) weitere Sender einlernen

a) Drücken Sie die Einlerntaste des Mastersenders, bis der Empfänger quit-

tiert.

b) Drücken Sie nun die Einlerntaste des neuen Senders, bis der Empfänger

quittiert.

c) Jetzt drücken Sie die Einlerntaste des neu einzulernenden Senders noch ein-

mal.

Der Empfänger quittiert das erfolgreiche Einlernen.

Die maximale Funkreichweite beträgt am und im Gebäude bis zu 25 m und im

freien Feld bis zu 350 m.

Montage- und Betriebsanleitung

1. Öffnen Sie die Abdeckung des Bat-

teriefachs.

2. Entnehmen Sie die Batterien.

3. Legen Sie die neuen Batterien

lagerichtig ein.

Batteriewechsel

Reinigen Sie das Gerät nur mit einem

feuchten Tuch. Verwenden Sie kein Rei-

nigungsmittel, da dieses den Kunststoff

angreifen kann.

Montage Wandhalterung

• Prüfen Sie vor der Montage an der

gewünschten Montageposition die

einwandfreie Funktion von Sender und

Empfänger.

• Befestigen Sie die Halterung mit den

zwei beigelegten Schrauben an der

Wand.

Indice

Lingue:

Altri manuali Becker Trasmettitore

Becker

Becker Centronic MemoControl MC415 Manuale utente

Becker

Becker Centronic EasyControl EC242-II Manuale utente

Becker

Becker Centronic / B-Tronic EasyControl EC715 Manuale utente

Becker

Becker Centronic VarioControl VC421 Manuale utente

Becker

Becker Centronic EasyControl EC541-II Manuale utente

Becker

Becker Centronic EasyControl EC545 Manuale utente

Becker

Becker Centronic SunWindControl SWC441-II Manuale utente

Becker

Becker B-Tronic EasyControl EC5401B Manuale utente

Becker

Becker B-Tronic VarioControl VC3201B Manuale elenco delle parti

Becker

Becker Centronic EasyControl EC141-II Manuale utente

Becker

Becker CentronicPLUS EC548 PLUS Manuale utente

Becker

Becker Centronic EasyControl EC142-II Manuale utente

Becker

Becker CentronicPLUS SWC548 PLUS Manuale utente

Becker

Becker Centronic EasyControl EC415A-III Manuale utente

Becker

Becker Centronic SunWindControl SWC245A-II Manuale utente

Becker

Becker CentronicPLUS EC541A PLUS Manuale utente

Becker

Becker CentronicPLUS EC548A PLUS Manuale utente

Becker

Becker Centronic EasyControl EC411A-III Manuale utente

Becker

Becker B-Tronic VarioControl VC5801B Manuale utente

Becker

Becker CentronicPLUS EC541 PLUS Manuale utente

Becker

Becker Centronic SunWind Control SWC241A-II Manuale utente

Becker

Becker Centronic VarioControl VC421 Manuale utente

Becker

Becker Centronic SunWindControl SWC241-II Manuale utente

Becker

Becker Centronic SunWindControl SWC411 Manuale utente

Manuali Trasmettitore popolari di altre marche

NIVELCO

NIVELCO EasyTREK SCA-300 Series Manuale del proprietario

Honeywell

Honeywell 5816WMBR Manuale utente

Kamstrup

Kamstrup READy MTU Istruzioni operative

Omega

Omega ZW Series Manuale utente

ABB

ABB Field 264H Guida

Alinco

Alinco DJ-V17T Manuale utente

Dejero

Dejero EnGo 3x Manuale utente

Rosemount

Rosemount 4600 Manuale utente

Speaka Professional

Speaka Professional 2342740 Manuale utente

trubomat

trubomat GAB 1000 Manuale utente

Teledyne Analytical Instruments

Teledyne Analytical Instruments LXT-380 Manuale utente

Rondish

Rondish UT-11 Manuale utente

MG 10JRE Manuale utente

Burkert

Burkert 8177 Manuale utente

Firetide

Firetide HotPort 3203 Manuale

Tele Radio

Tele Radio T9-02 Manuale utente

Rotronic

Rotronic HygroFlex HF3 Series Manuale utente

Jamara

Jamara FCX6 Pro Tel Manuale utente
