Beyerdynamic DT 290 Manuale utente

BEDIENUNGS-

ANLEITUNG

OPERATING

INSTRUCTIONS

NOTICE

D’UTILISATION

DT 250

DT 252

Studiokopfhörer

Professional Headphone

Casque de Studio

DT 280

DT 290

DT 290 V.11

DT 291 PV

DT 294 PV

DT 294 V.11

Hör-Sprechgarnitur

Headset

Micro-casque

interstage

Phistersvej 31, 2900 Hellerup, Danmark

Telefon 3946 0000, fax 3946 0040

www.interstage.dk

-pro audio with a smile

BEDIENUNGSANLEITUNG DT 200-SERIE

OPERATING INSTRUCTIONS DT 200-SERIES

NOTICE D’UTILISATION SERIES DT 200

deutschenglishfrançais

INHALT / CONTENTS / SOMMAIRE

Charakteristik . . . . . . . . . . . . . . . . . . . . . . Seite 4

Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

Anwendung. . . . . . . . . . . . . . . . . . . . . . . . Seite 6

Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

Ausführungen . . . . . . . . . . . . . . . . . . . . . . Seite 8

Ersatzteile . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9

Optionales Zubehör. . . . . . . . . . . . . . . . . . Seite 9

Technische Daten. . . . . . . . . . . . . . . . . . . . Seite 11

Design Features . . . . . . . . . . . . . . . . . . . . . Page 18

Connection . . . . . . . . . . . . . . . . . . . . . . . . Page 19

Operation . . . . . . . . . . . . . . . . . . . . . . . . . Page 20

Maintenance . . . . . . . . . . . . . . . . . . . . . . . Page 21

Models. . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 22

Spares . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 23

Optional Accessories . . . . . . . . . . . . . . . . . Page 23

Technical Specifications . . . . . . . . . . . . . . . Page 25

Description . . . . . . . . . . . . . . . . . . . . . . . . Page 32

Branchements . . . . . . . . . . . . . . . . . . . . . . Page 33

Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . Page 34

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . Page 35

Modèles . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 36

Pièces de rechange . . . . . . . . . . . . . . . . . . Page 37

Accessoires en option . . . . . . . . . . . . . . . . Page 37

Spécifications techniques . . . . . . . . . . . . . Page 39

BEDIENUNGSANLEITUNG

DT 250 / DT 252 / DT 280 / DT 290 / DT 290 V.11 /

DT 291 PV / DT 294 PV / DT 294 V.11

Sie haben sich für den Studiohörer DT 250 / DT 252 bzw.

für die Hör-Sprechgarnitur DT 280 / DT 290 / DT 290 V.11 /

DT 291 PV / DT 294 PV / DT 294 V.11 von beyerdynamic entschie-

den. Wir danken für Ihr Vertrauen. Äußerste Präzision bei der

Fertigung und eine strenge Qualitätskontrolle garantieren die

Zuverlässigkeit und den hohen Komfort, die Sie von beyerdynamic-

Produkten erwarten dürfen.

Charakteristik

DT 250 / DT 252

Der geschlossene Studiohörer DT 250 / DT 252 bietet

eine gute Isolation von Außengeräuschen. Er eignet sich daher

für den Einsatz als Kontrollhörer in Tonstudios, bei Rundfunk

und Fernsehen. Auswechselbare, weiche Ohr- und Kopfpolster

bieten einen hohen Langzeit-Tragekomfort. Das leistungsstarke

Neodym-Magnetsystem sorgt für eine hohe Wiedergabepräzi-

sion und ein ausgewogenes, weiträumiges Klangbild. Die Stan-

dardimpedanz beträgt 80 Ω. Für höchste Wiedergabetreue ist

ein besonders aufwendig konstruiertes System mit 250 Ωlie-

ferbar. Die Anschlusskabel zu den Hörmuscheln sind geschützt

im Kopfbügel geführt. Das Hauptanschlusskabel ist steckbar

und wird einseitig geführt.

DT 280 / DT 290 / DT 290 V.11

Wie DT 250, jedoch mit dem dynamischen Mikrofon

DM 290 in Hypernierencharakteristik. Die Hör-Sprechgarnitur

DT 280 / DT 290 / DT 290 V.11 können Sie für Reportage- und

Kommandozwecke bei Rundfunk und Fernsehen einsetzen.

DT 291 PV / DT 294 PV / DT 294 V.11

Wie DT 250, jedoch mit dem Elektret-Kondensator-

Mikrofon EM 291 in Kugelcharakteristik (DT 291 PV) und in

Nierencharakteristik (DT 294 PV + DT 294 V.11). Die Hör-

Sprechgarnitur DT 291 PV / DT 294 PV ist mit einem eingebau-

tem Vorverstärker für Phantomspeisung ausgerüstet.

DT 294 V.11 besitzt einen eingebauten Mikrofonvorverstärker

für die Tonaderspeisung.

deutsch

Anschluss

Der Studiohörer DT 250 / DT 252 bzw. die Hör-Sprech-

garnitur DT 280 / DT 290 / DT 290 V.11 / DT 291 PV /

DT 294 PV / DT 294 V.11 werden mit passendem Anschlusskabel

geliefert. Sonderkabel können zusätzlich geordert werden. Bei

den Kabeln mit freien Enden können Sie die gewünschten

Stecker direkt an das Kabel löten (Anschlussbelegung siehe

„Blockschaltbild”). Auf Wunsch werden die benötigten Stecker

auch im Werk montiert.

Schließen Sie den Studiohörer DT 250 / DT 252 bzw. die Hör-

Sprechgarnitur DT 280 / DT 290 / DT 290 V.11 / DT 291 PV /

DT 294 PV / DT 294 V.11 an hochwertige Geräte mit der entspre-

chenden Impedanz und Belastbarkeit an.

Bei der Hör-Sprechgarnitur DT 280 / DT 290 / DT 290 V.11 ist das

Mikrofon symmetrisch herausgeführt. Es kann aber auch an ei-

nen unsymmetrischen Mikrofoneingang angeschlossen werden.

Für symmetrische Mikrofoneingänge mit Phantomspeisung sind

die Hör-Sprechgarnituren DT 291 PV bzw. DT 294 PV geeignet.

Der Mikrofonpegel beträgt bei Besprechung aus 5 cm Entfer-

nung 13 mV bzw. 250 mV.

Für den Anschluss an Fernsehkameras mit Mikrofoneingang,

welcher für Tonaderspeisung ausgelegt ist, verwenden Sie die

Hör-Sprechgarnitur DT 290 V.11 / DT 294 V.11 mit integriertem

Vorverstärker. Der Mikrofonpegel ist b

ei Besprechen aus 5cm

Entfernung bei normaler Sprechlautstärke von 52 mV bis 1,3 V

regelbar. Die Speisespannung für den Vorverstärker kann zwi-

schen 6 - 27 V variieren, wobei die Stromaufnahme sich wie

folgt ergibt:

DT 290 V.11 DT 294 V.11

6V R

vor 330 Ω8 mA 6 mA

12 V Rvor 330 Ω23 mA 20 mA

20 V Rvor 330 Ω43 mA 40 mA

27 V Rvor 330 Ω61 mA 57 mA

Anwendung

Der verstellbare Kopfbügel kann jeder Kopfgröße an-

gepasst werden. Bei der Hör-Sprechgarnitur ist das Mikrofon ab

Werk links montiert. Das Anschlusskabel zum Mikrofon ist ver-

deckt im Kopfbügel geführt. Bei Bedarf können Sie die Mikro-

fonhalterung ummontieren, so dass Sie das Mikrofon auch

rechts tragen können.

Wird der Kopfhörer im Stereobetrieb benutzt, sollten im

Stecker die Anschlussdrähte für links und rechts getauscht

werden, d.h. braun/orange (links) gegen rot/blau (rechts).

Anschlussbelegung siehe „Blockschaltbild“. Das Mikrofon soll-

ten Sie im Abstand von 2 - 3 cm neben dem Mundwinkel pla-

zieren. So werden Poppgeräusche minimiert.

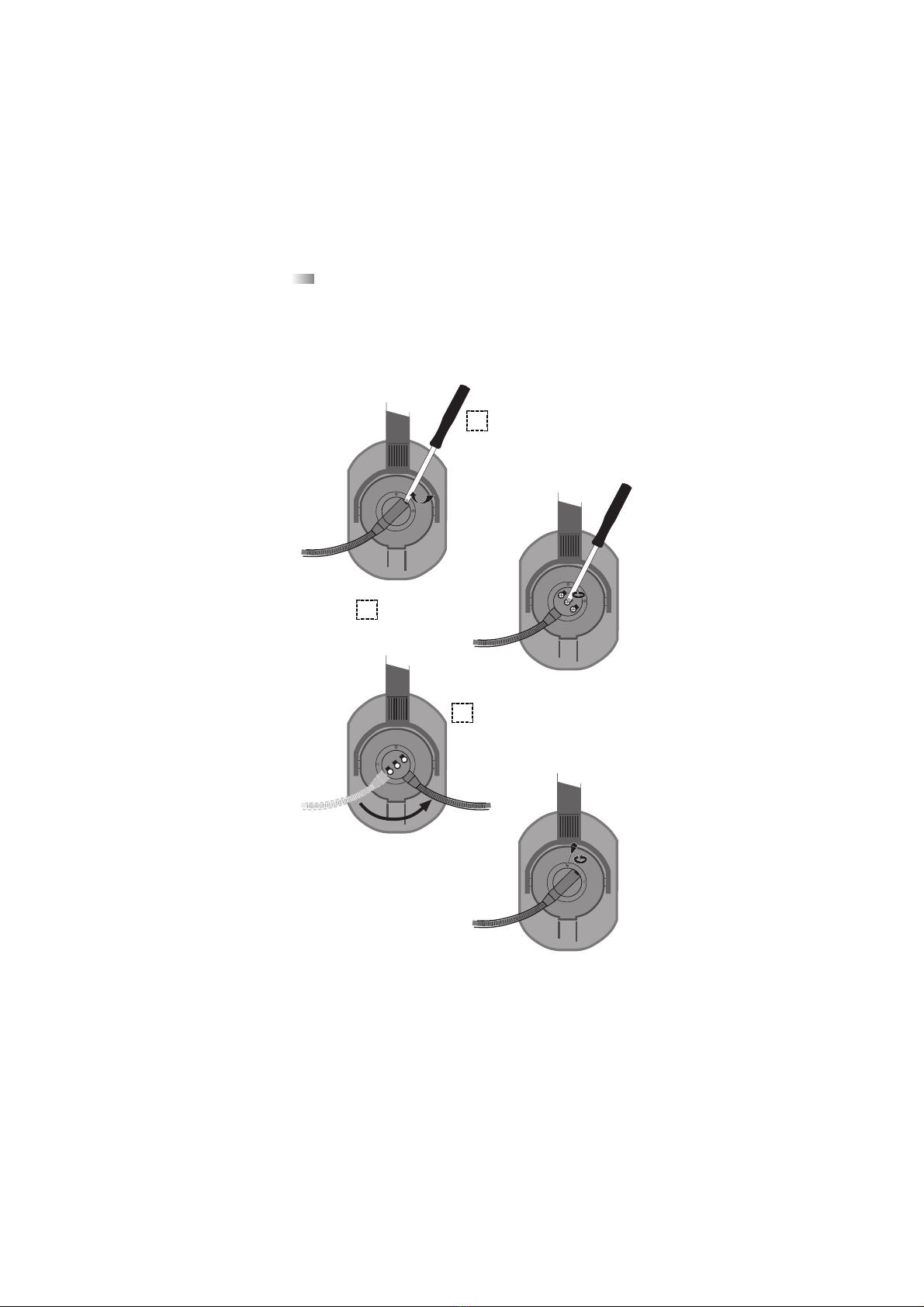

1. Schutzdeckel vorsichtig

abnehmen (z.B. mit kleinem

Schraubendreher).

2. Schrauben lösen

und Mikrofonhalterung

abnehmen.

Nur V.11-Version des DT 290 /

DT 294:

Trimmer zur Einstellung

des eingebauten

Mikrofonvorverstärkers.

3. Mikrofonhalterung um 900

drehen. Schrauben festziehen

und Schutzdeckel aufsetzen.

deutsch

Pflege

Aus hygenischen Gründen sollten Sie den Kopfhörer

von Zeit zu Zeit mit einem weichen, feuchten Tuch reinigen.

Verwenden Sie nur milde Reinigungsmittel (Geschirrspül-

mittel), auf keinen Fall lösemittelhaltige Reiniger. Achten Sie

darauf, dass kein Wasser in den Wandler läuft.

Bei den Hör-Sprechgarnituren DT 280 / DT 290 / DT 290 V.11 /

DT 291 PV / DT 294 PV / DT 294 V.11 können Sie den Poppschutz

im warmen Wasser spülen. Achten Sie beim Einsetzen bzw.

Aufsetzen auf das Mikrofon darauf, dass der Poppschutz voll-

ständig trocken ist.

Da die Ohrpolster einem natürlichen Verschleiss unterliegen,

sollten Sie sie gelegentlich austauschen:

1. Ohrpolster am Plastikring anfassen und vom

Gehäuseteil ziehen.

2. Neues Ohrpolster so aufsetzen, dass die Rastnasen in

die vorgesehenen Löcher einrasten können.

3. Neues Ohrpolster fest an das Gehäuseteil drücken, bis es

hörbar einrastet.

Die modulare Bauweise der Kopfhörer ist besonders service-

freundlich, denn alle Teile können leicht ausgewechselt wer-

den.

Bitte beachten Sie

Wenn Sie den Studiohörer DT 250 / DT 252 oder die Hör-

Sprechgarnitur DT 280 / DT 290 / DT 290 V.11 / DT 291 PV /

DT 294 PV / DT 294 V.11 an Ihren Verstärker anschließen, ach-

ten Sie darauf, dass die Lautstärke (Volume) zunächst auf Mini-

mum gedreht ist. Regeln Sie die Lautstärke erst nach Aufsetzen

des Kopfhörers.

Im allgemeinen wird mit Kopfhörern lauter abgehört als mit

Lautsprechern. Hohe Lautstärken können, sofern sie über län-

gere Zeit auf das Ohr einwirken, zu dauerhaften Hörschäden

führen. Schonen Sie Ihr gesundes Ohr - auch bei niedriger Laut-

stärke haben beyerdynamic-Kopfhörer Ihren vollen Klang.

Ausführungen

DT 250 Studio-Kopfhörer, 80 Ω, schwarz, mit

Wendelkabel WK 250.30/07, steckbar

(Stereoklinke 3,5 mm /

Adapter 6,35 mm), . . . . . . . . . . Best.-Nr. 442.844

DT 250 Studio-Kopfhörer, 250 Ω, schwarz, mit

Wendelkabel WK 250.30/07, steckbar

(Stereoklinke 3,5 mm /

Adapter 6,35 mm) . . . . . . . . . . Best.-Nr. 443.530

DT 252 Studio-Kopfhörer (Ein-Ohr-Version),

80 Ω, schwarz, mit Wendelkabel

WK 250.30/07, steckbar (Stereoklinke

3,5 mm / Adapter 6,35 mm) . . . Best.-Nr. 445.177

DT 280 Einohr/Hör-Sprech-Komb., 200/80 Ω
