Bosch FLM-420-O2-E Manuale utente

Output Interface Module

FLM-420-O2-E

cs Instalační příručka

Výstupní vazební člen

de Installationsanleitung

Output-Koppler Einbauversion

el Εγχειρίδιο εγκατάστασης

Δομοστοιχείο διασύνδεσης εξόδων

en Installation Guide

Output Interface Module

es Guía de instalación

Módulo de salidas

fr Guide d'installation

Module interface de sortie

hr Instalacijske upute

Modul izlaznog sučelja

hu Telepítési útmutató

kimeneti csatolómodul

it Guida all'installazione

Modulo interfaccia di uscita

nl Installatiehandleiding

Uitgangsinterfacemodule

pl Instrukcja instalacji

Moduł interfejsu wyjścia

pt Manual de Instalação

Módulo Interface de Saída

ro Ghid de instalare

Modulul de interfaţă de ieşire

ru Руководство по установке

Интерфейсный модуль выходов

sl Priročnik za namestitev

Izhodni vmesniški modul

tr Kurulum Kılavuzu

Çıkış Arayüz Modülü

2FLM-420-O2-E

F.01U.012.995 | 5.0 | 2010.11 Bosch Sicherheitssysteme GmbH

cs Instalační příručka 8

de Installationsanleitung 9

el Εγχειρίδιο εγκατάστασης 10

en Installation Guide 11

es Guía de instalación 12

fr Guide d'installation 13

hr Instalacijske upute 14

hu Telepítési útmutató 15

it Guida all'installazione 16

nl Installatiehandleiding 17

pl Instrukcja instalacji 18

pt Manual de Instalação 19

ro Ghid de instalare 20

ru Руководство по установке 21

sl Priročnik za namestitev 22

tr Kurulum Kılavuzu 23

FLM-420-O2-E 3

Bosch Sicherheitssysteme GmbH F.01U.012.995 | 5.0 | 2010.11

Bosch Sicherheitssysteme GmbH

Robert-Bosch-Platz 1, D-70839 Gerlingen

0786 - CPD - 20289

0786

EN 54-18: 2005, EN 54-17: 2005

Ausgangsmodul | Output Module

FLM-420-O2-W, FLM-420-O2-E

Technische Daten | Specification ->

0A = 0

A = 2

A = 1

A = 254

A = 255 = CL

A FPA-5000

FPA-1200

BZ 500 LSN, UEZ 2000 LSN,

UGM 2020

2 1 - 254

3 255 = CL

4FLM-420-O2-E

F.01U.012.995 | 5.0 | 2010.11 Bosch Sicherheitssysteme GmbH

A 8 7 6 5 4 321 A 87654321 A 87654321

00 0 0 0 0 0 0 0 4242 00 00 11 00 11 00 11 00 85 01010101

255=CL

1 1 1 1 1 1 1 1 43 0 0 1 0 1 0 1 1 86 01010110

10 0 0 0 0 0 0 1 44 0 0 1 0 1 1 0 0 87 01010111

20 0 0 0 0 0 1 0 45 0 0 1 0 1 1 0 1 88 01011000

30 0 0 0 0 0 1 1 46 0 0 1 0 1 1 1 0 89 01011001

40 0 0 0 0 1 0 0 47 0 0 1 0 1 1 1 1 90 01011010

50 0 0 0 0 1 0 1 48 00110000 91 01011011

60 0 0 0 0 1 1 0 49 00110001 92 01011100

70 0 0 0 0 1 1 1 50 00110010 93 01011101

80 0 0 0 1 0 0 0 51 00110011 94 01011110

90 0 0 0 1 0 0 1 52 00110100 95 01011111

10 0 0 0 0 1 0 1 0 53 00110101 96 0 1 1 0 0 0 0 0

11 0 0 0 0 1 0 1 1 54 00110110 97 0 1 1 0 0 0 0 1

12 0 0 0 0 1 1 0 0 55 00110111 98 0 1 1 0 0 0 1 0

13 0 0 0 0 1 1 0 1 56 00111000 99 0 1 1 0 0 0 1 1

14 0 0 0 0 1 1 1 0 57 00111001 100 0 1 1 0 0 1 0 0

15 0 0 0 0 1 1 1 1 58 00111010 101 0 1 1 0 0 1 0 1

16 00010000 59 00111011 102 0 1 1 0 0 1 1 0

17 00 010001 60 00111100 103 0 1 1 0 0 1 1 1

18 00 010010 61 00111101 104 0 1 1 0 1 0 0 0

19 00 010011 62 00111110 105 0 1 1 0 1 0 0 1

20 00 010100 63 00111111 106 0 1 1 0 1 0 1 0

21 00 010101 64 0 1 0 0 0 0 0 0 107 0 1 1 0 1 0 1 1

22 00 010110 65 0 1 0 0 0 0 0 1 108 0 1 1 0 1 1 0 0

23 00 010111 66 0 1 0 0 0 0 1 0 109 0 1 1 0 1 1 0 1

24 00 011000 67 0 1 0 0 0 0 1 1 110 0 1 1 0 1 1 1 0

25 00 011001 68 0 1 0 0 0 1 0 0 111 0 1 1 0 1 1 1 1

26 00 011010 69 0 1 0 0 0 1 0 1 112 01110000

27 00 011011 70 0 1 0 0 0 1 1 0 113 01110001

28 00 011100 71 0 1 0 0 0 1 1 1 114 01110010

29 00 011101 72 0 1 0 0 1 0 0 0 115 01110011

30 00 011110 73 0 1 0 0 1 0 0 1 116 01110100

31 00 011111 74 0 1 0 0 1 0 1 0 117 01110101

32 0 0 1 0 0 0 0 0 75 0 1 0 0 1 0 1 1 118 01110110

33 0 0 1 0 0 0 0 1 76 0 1 0 0 1 1 0 0 119 01110111

34 0 0 1 0 0 0 1 0 77 0 1 0 0 1 1 0 1 120 01111000

35 0 0 1 0 0 0 1 1 78 0 1 0 0 1 1 1 0 121 01111001

36 0 0 1 0 0 1 0 0 79 0 1 0 0 1 1 1 1 122 01111010

37 0 0 1 0 0 1 0 1 80 01010000 123 01111011

38 0 0 1 0 0 1 1 0 81 01010001 124 01111100

39 0 0 1 0 0 1 1 1 82 01010010 125 01111101

40 0 0 1 0 1 0 0 0 83 01010011 126 01111110

41 0 0 1 0 1 0 0 1 84 01010100 127 01111111

FLM-420-O2-E 5

Bosch Sicherheitssysteme GmbH F.01U.012.995 | 5.0 | 2010.11

A 8 7 6 5 4 321 A 87654321 A 87654321

128 1 0 0 0 0 0 0 0 171 1 0 1 0 1 0 1 1 214 1 1 0 1 0 1 1 0

129 1 0 0 0 0 0 0 1 172 1 0 1 0 1 1 0 0 215 1 1 0 1 0 1 1 1

130 1 0 0 0 0 0 1 0 173 1 0 1 0 1 1 0 1 216 1 1 0 1 1 0 0 0

131 1 0 0 0 0 0 1 1 174 1 0 1 0 1 1 1 0 217 1 1 0 1 1 0 0 1

132 1 0 0 0 0 1 0 0 175 1 0 1 0 1 1 1 1 218 1 1 0 1 1 0 1 0

133 1 0 0 0 0 1 0 1 176 1 0 1 1 0 0 0 0 219 1 1 0 1 1 0 1 1

134 1 0 0 0 0 1 1 0 177 1 0 1 1 0 0 0 1 220 1 1 0 1 1 1 0 0

135 1 0 0 0 0 1 1 1 178 1 0 1 1 0 0 1 0 221 1 1 0 1 1 1 0 1

136 1 0 0 0 1 0 0 0 179 1 0 1 1 0 0 1 1 222 1 1 0 1 1 1 1 0

137 1 0 0 0 1 0 0 1 180 1 0 1 1 0 1 0 0 223 1 1 0 1 1 1 1 1

138 1 0 0 0 1 0 1 0 181 1 0 1 1 0 1 0 1 224 1 1 1 0 0 0 0 0

139 1 0 0 0 1 0 1 1 182 1 0 1 1 0 1 1 0 225 1 1 1 0 0 0 0 1

140 1 0 0 0 1 1 0 0 183 1 0 1 1 0 1 1 1 226 1 1 1 0 0 0 1 0

141 1 0 0 0 1 1 0 1 184 1 0 1 1 1 0 0 0 227 1 1 1 0 0 0 1 1

142 1 0 0 0 1 1 1 0 185 1 0 1 1 1 0 0 1 228 1 1 1 0 0 1 0 0

143 1 0 0 0 1 1 1 1 186 1 0 1 1 1 0 1 0 229 1 1 1 0 0 1 0 1

144 1 0 0 1 0 0 0 0 187 1 0 1 1 1 0 1 1 230 1 1 1 0 0 1 1 0

145 1 0 0 1 0 0 0 1 188 1 0 1 1 1 1 0 0 231 1 1 1 0 0 1 1 1

146 1 0 0 1 0 0 1 0 189 1 0 1 1 1 1 0 1 232 1 1 1 0 1 0 0 0

147 1 0 0 1 0 0 1 1 190 1 0 1 1 1 1 1 0 233 1 1 1 0 1 0 0 1

148 1 0 0 1 0 1 0 0 191 1 0 1 1 1 1 1 1 234 1 1 1 0 1 0 1 0

149 1 0 0 1 0 1 0 1 192 1 1 0 0 0 0 0 0 235 1 1 1 0 1 0 1 1

150 1 0 0 1 0 1 1 0 193 1 1 0 0 0 0 0 1 236 1 1 1 0 1 1 0 0

151 1 0 0 1 0 1 1 1 194 1 1 0 0 0 0 1 0 237 1 1 1 0 1 1 0 1

152 1 0 0 1 1 0 0 0 195 1 1 0 0 0 0 1 1 238 1 1 1 0 1 1 1 0

153 1 0 0 1 1 0 0 1 196 1 1 0 0 0 1 0 0 239 1 1 1 0 1 1 1 1

154 1 0 0 1 1 0 1 0 197 1 1 0 0 0 1 0 1 240 1 1 1 1 0 0 0 0

155 1 0 0 1 1 0 1 1 198 1 1 0 0 0 1 1 0 241 1 1 1 1 0 0 0 1

156 1 0 0 1 1 1 0 0 199 1 1 0 0 0 1 1 1 242 1 1 1 1 0 0 1 0

157 1 0 0 1 1 1 0 1 200 1 1 0 0 1 0 0 0 243 1 1 1 1 0 0 1 1

158 1 0 0 1 1 1 1 0 201 1 1 0 0 1 0 0 1 244 1 1 1 1 0 1 0 0

159 1 0 0 1 1 1 1 1 202 1 1 0 0 1 0 1 0 245 1 1 1 1 0 1 0 1

160 1 0 1 0 0 0 0 0 203 1 1 0 0 1 0 1 1 246 1 1 1 1 0 1 1 0

161 1 0 1 0 0 0 0 1 204 1 1 0 0 1 1 0 0 247 1 1 1 1 0 1 1 1

162 1 0 1 0 0 0 1 0 205 1 1 0 0 1 1 0 1 248 1 1 1 1 1 0 0 0

163 1 0 1 0 0 0 1 1 206 1 1 0 0 1 1 1 0 249 1 1 1 1 1 0 0 1

164 1 0 1 0 0 1 0 0 207 1 1 0 0 1 1 1 1 250 1 1 1 1 1 0 1 0

165 1 0 1 0 0 1 0 1 208 1 1 0 1 0 0 0 0 251 1 1 1 1 1 0 1 1

166 1 0 1 0 0 1 1 0 209 1 1 0 1 0 0 0 1 252 1 1 1 1 1 1 0 0

167 1 0 1 0 0 1 1 1 210 1 1 0 1 0 0 1 0 253 1 1 1 1 1 1 0 1

168 1 0 1 0 1 0 0 0 211 1 1 0 1 0 0 1 1 254 1 1 1 1 1 1 1 0

169 1 0 1 0 1 0 0 1 212 1 1 0 1 0 1 0 0

170 1 0 1 0 1 0 1 0 213 1 1 0 1 0 1 0 1

6FLM-420-O2-E

F.01U.012.995 | 5.0 | 2010.11 Bosch Sicherheitssysteme GmbH

LSN

OUT2 OUT1

LSN

5 - 30 V DC

-U +U

LSN LSN

OUT2 OUT1

FLM-420-O2-E 7

Bosch Sicherheitssysteme GmbH F.01U.012.995 | 5.0 | 2010.11

8cs FLM-420-O2-E

F.01U.012.995 | 5.0 | 2010.11 Bosch Sicherheitssysteme GmbH

Bezpečnostní pokyny

Popis funkcí

Výstupní vazební členy FLM-420-O2 mají dva polovodičové výstupy (OC), kterými řídí externí zařízení. Výstupy se

mohou nezávisle zaměňovat, jsou elektricky izolované od kruhového vedení LSN a chráněné před zkratem. Proud

může být přiváděn ke spotřebičům buď samostatně pro každý výstup přes síť LSN, nebo externě.

Vestavěný model FLM-420-O2-E lze připevnit se zapuštěním ve standardních skříních pro zařízení v souladu s normou

EN 60670; nebo může být instalován do zařízení (viz Obrázek 8, Strana 7 a Obrázek 9, Strana 7).

Nastavení adresy

Nastavení adresy se provádí pomocí 8 dvoupolohových mikropřepínačů a vhodného špičatého předmětu (viz

Obrázek 1, Strana 3 až Obrázek 5, Strana 5).

Připojení

S napájením spotřebiče pomocí

-LSN:vizObrázek 6, Strana 6

- Jednotka externího napájení: viz Obrázek 7, Strana 6

Technické údaje

POZNÁMKA!

Instalaci musí provádět pouze autorizovaný a specializovaný personál!

POZOR!

Elektrostatický výboj! Mohly by se poškodit elektronické součásti.

Uzemněte se použitím zápěstního řemínku nebo proveďte jiná vhodná opatření.

Adresa (A) Provozní režim

0 Kruh nebo přímá linka v režimu LSN improved version s automatickým adresováním

1 - 254 Kruh nebo přímá linka nebo odbočky T v režimu LSN improved version s manuálním adresováním

255 = CL Kruh nebo přímá linka v režimu LSN classic (rozsah adres: max. 127)

Popis Funkce

LSN: a1- | b1+ | a2- | b2+ LSN příchozí/LSN odchozí

POWER IN: POW- | POW+ Napájecí zdroj

OUT/POW+ Referenční potenciál (+)

OUT1- Výstup 1 (spínaný záporný potenciál)

OUT2- Výstup 2 (spínaný záporný potenciál)

LSN-SHIELD Stínění kabelu (je-li použito)

LSN-POWER: 0V | 0V | +24V | +24V Napájení ze sítě LSN (svorky s průchozím zapojením)

Vývody OUT/POW+ a POWER IN/POW+ jsou interně propojeny.

Výstupy 2, nezávislé

Vstupní napětí LSN 15 až 33 V DC

Maximální odběr proudu z linky LSN 4,9 mA

Maximální spínané napětí výstupů 30 V DC

Maximální jmenovitý výstupní proud 700 mA na výstup

Externí napájení 5 až 30 V DC

Přípustný průměr vodiče 0,6 až 2,0 mm2

Délka kabelu na výstup Max. 3 m

Přípustná provozní teplota −20 °C až +65 °C

Přípustná skladovací teplota −25 °C až +80 °C

Přípustná relativní vlhkost < 96 %, nekondenzující

Třída krytí podle IEC 60529 IP 30

Třídy zařízení podle IEC 60950 Zařízení třídy III

Materiál a barva krytu Směs ABS a PC, signální bílá (RAL 9003)

Rozměry (Ø × V) Přibližně 50 mm × 22 mm

FLM-420-O2-E de 9

Bosch Sicherheitssysteme GmbH F.01U.012.995 | 5.0 | 2010.11

Sicherheitshinweise

Funktionsbeschreibung

Die FLM-420-O2 Output-Koppler verfügen über zwei Halbbleiterausgänge (OC) zur Steuerung externer Geräte. Die

Ausgänge sind voneinander unabhängig schaltbar, vom LSN-Ring galvanisch getrennt und kurzschlussfest. Die

Spannungsversorgung der Verbraucher kann, individuell für jeden Ausgang, über LSN oder extern erfolgen.

Die Einbauversion FLM-420-O2-E kann unter Putz in Standardgerätedosen nach EN 60670 oder in Geräte eingebaut

werden (siehe Bild 8, Seite 7 und Bild 9, Seite 7).

Adresseinstellung

Die Adresseinstellung erfolgt über die 8 DIP-Schalter mit einem geeigneten spitzen Gegenstand (siehe Bild 1, Seite 3

bis Bild 5, Seite 5).

Anschaltung

Mit Spannungsversorgung der Verbraucher über

- LSN-Power: siehe Bild 6, Seite 6

- externes Netzteil: siehe Bild 7, Seite 6

Technische Daten

HINWEIS!

Installation nur von autorisiertem Fachpersonal durchführen!

VORSICHT!

Elektrostatische Entladung (ESD)! Elektronische Bauteile können beschädigt werden.

Erdungsarmband anlegen oder andere geeignete Maßnahmen ergreifen.

Adresse (A) Betriebsart (Modus)

0 Ring/Stich im Modus LSN improved version mit automatischer Adressvergabe

1 - 254 Ring/Stich/T-Abzweigungen im Modus LSN improved version mit manueller Adressvergabe

255 = CL Ring/Stich im Modus LSN classic (Adressbereich: max. 127)

Beschreibung Funktion

LSN: a1- | b1+ | a2- | b2+ LSN kommend / LSN gehend

POWER IN: POW- | POW+ Spannungsversorgung

OUT/POW+ Bezugspotential (+)

OUT1- Ausgang 1 (geschaltetes Minuspotential)

OUT2- Ausgang 2 (geschaltetes Minuspotential)

LSN-SHIELD Abschirmung Kabel (falls vorhanden)

LSN-POWER: 0V | 0V | +24V | +24V LSN-Spannungsversorgung (Stützpunkte zum Durchschleifen)

OUT/POW+ und POWER IN/POW+ sind intern verbunden.

Ausgänge 2, voneinander unabhängig

Eingangsspannung LSN 15 - 33 V DC

Max. Stromaufnahme aus LSN 4,9 mA

Max. Schaltspannung der Ausgänge 30 V DC

Max. schaltbarer Ausgangsstrom 700 mA pro Ausgang

Externe Spannungsversorgung 5 - 30 V DC

Zulässiger Drahtquerschnitt 0,6 bis 2,0 mm2

Leitungslänge pro Ausgang max. 3 m

Zulässige Betriebstemperatur -20 °C bis +65 °C

Zulässige Lagertemperatur -25 °C bis +80 °C

Zulässige rel. Luftfeuchtigkeit <96 %, ohne Betauung

Schutzart nach IEC 60529 IP 30

Schutzklasse nach IEC 60950 Einrichtung der Schutzklasse III

Gehäusematerial und Farbe ABS + PC-Blend, signalweiß (RAL 9003)

Abmessungen (Ø x H) ca. 50 mm x 22 mm

10 el FLM-420-O2-E

F.01U.012.995 | 5.0 | 2010.11 Bosch Sicherheitssysteme GmbH

Σημειώσεις ασφαλείας

Περιγραφή λειτουργίας

Τα δομοστοιχεία διασύνδεσης εξόδων FLM-420-O2 διαθέτουν δύο εξόδους ημιαγωγού (OC) για τον έλεγχο εξωτερικών

συσκευών. Οι έξοδοι μπορούν να ρυθμιστούν ανεξάρτητα και είναι ηλεκτρικά απομονωμένες από το βρόχο LSN και

προστατευμένες από βραχυκυκλώματα. Η τροφοδοσία στους καταναλωτές μπορεί να παρέχεται είτε χωριστά για κάθε

έξοδο, μέσω του LSN, είτε εξωτερικά.

To FLM-420-O2-E ενσωματωμένου τύπου μπορεί να τοποθετηθεί χωνευτά σε τυπικά κουτιά συσκευών σύμφωνα με το

EN 60670. Εναλλακτικά, μπορεί να εγκατασταθεί στις συσκευές (δείτε το Σχήμα 8, Σελίδα 7 και Σχήμα 9, Σελίδα 7).

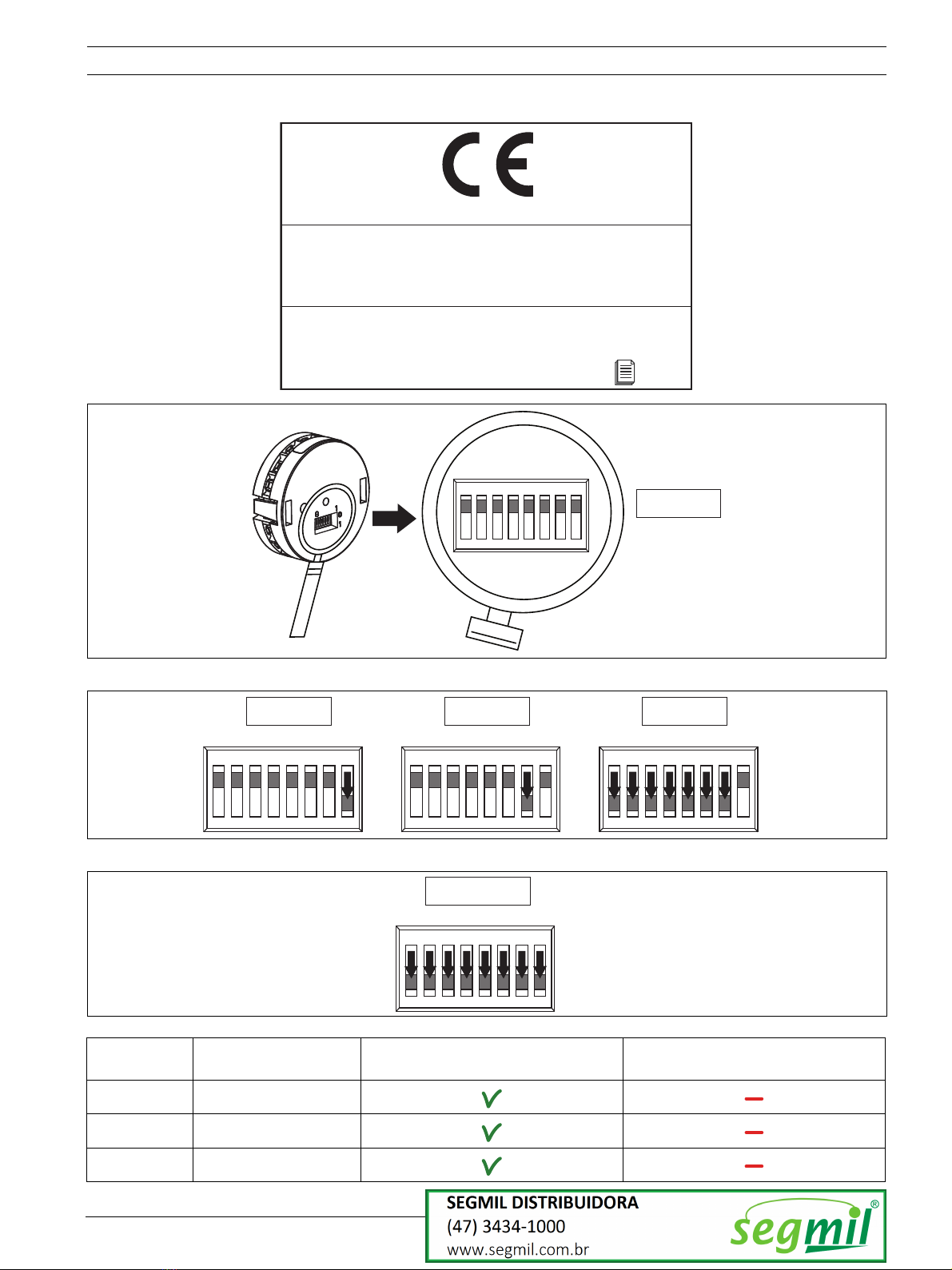

Ρύθμιση διεύθυνσης

Η ρύθμιση διεύθυνσης πραγματοποιείται χρησιμοποιώντας τους 8 μικροδιακόπτες DIP και ένα κατάλληλο αιχμηρό

αντικείμενο (δείτε Σχήμα 1, Σελίδα 3 έως Σχήμα 5, Σελίδα 5).

Σύνδεση

Με μονάδα τροφοδοτικού μέσω

- LSN: δείτε Σχήμα 6, Σελίδα 6

- Μονάδας εξωτερικού τροφοδοτικού: δείτε Σχήμα 7, Σελίδα 6

Τεχνικές προδιαγραφές

ΣΗΜΕΙΩΣΗ!

Η εγκατάσταση πρέπει να πραγματοποιείται μόνο από εξουσιοδοτημένο και εξειδικευμένο

προσωπικό!

ΠΡΟΣΟΧΗ!

Ηλεκτροστατική αποφόρτιση (ESD)! Τα ηλεκτρονικά εξαρτήματα μπορεί να καταστραφούν.

Γειωθείτε χρησιμοποιώντας ένα περικάρπιο ή πάρτε άλλα κατάλληλα μέτρα.

Διεύθυνση (A) Τρόπος λειτουργίας

0 Βρόχος/στέλεχος σε τρόπο λειτουργίας έκδοσης LSN improved με αυτόματη διευθυνσιοδότηση

1 - 254 Βρόχος/στέλεχος/T-taps σε τρόπο λειτουργίας έκδοσης LSN improved με μη αυτόματη

διευθυνσιοδότηση

255 = CL Βρόχος/στέλεχος σε τρόπο λειτουργίας LSN classic (εύρος διευθύνσεων: μέχρι 127)

Περιγραφή Λειτουργία

LSN: a1- | b1+ | a2- | b2+ Εισερχόμενο LSN/Εξερχόμενο LSN

POWER IN: POW- | POW+ Τροφοδοτικό

OUT/POW+ Δυναμικό αναφοράς (+)

OUT1- Έξοδος 1(ρυθμισμένο αρνητικό δυναμικό)

OUT2- Έξοδος 2(ρυθμισμένο αρνητικό δυναμικό)

LSN-SHIELD Θωράκιση καλωδίου (εάν είναι παρούσα)

LSN-POWER: 0V | 0V | +24V | +24V Τροφοδοτικό LSN (σημεία στήριξης για βρόχο διέλευσης)

Τα OUT/POW+ και POWER IN/POW+ συνδέονται εσωτερικά.

Έξοδοι 2, ανεξάρτητες

Τάση εισόδου LSN 15 έως 33 V DC

Μέγ. κατανάλωση ρεύματος από LSN 4,9 mA

Μέγ. ρυθμισμένη τάση εξόδων 30 V DC

Μέγιστη ονομαστική τιμή ρεύματος εξόδου 700 mA ανά έξοδο

Εξωτερικό τροφοδοτικό 5 έως 30 V DC

Επιτρεπτή διάμετρος καλωδίου 0,6 έως 2,0 mm2

Μήκος καλωδίου ανά έξοδο μέγ. 3 m

Επιτρεπτή θερμοκρασία λειτουργίας -20 °C έως +65 °C

Επιτρεπτή θερμοκρασία αποθήκευσης -25 °C έως +80 °C

Επιτρεπτή σχετική υγρασία < 96 %, χωρίς συμπύκνωση

Κλάση προστασίας σύμφωνα με IEC 60529 IP 30

Κατηγορίες εξοπλισμού σύμφωνα με IEC 60950 Εξοπλισμός κλάσης III

Υλικά περιβλήματος και χρώματα Μίγμα ABS + PC, έντονο λευκό (RAL 9003)

Διαστάσεις (Ø x Υ) περίπου 50 mm x 22 mm

Indice

Lingue:

Altri manuali Bosch Unità di controllo

Bosch

Bosch RC 1001 Manuale utente

Bosch

Bosch Rexroth ID 200/C-PDP Manuale utente

Bosch

Bosch rexroth SB11 Manuale utente

Bosch

Bosch Rexroth SB23 Manuale utente

Bosch

Bosch CL400 Manuale utente

Bosch

Bosch Professional GCY 42 Istruzioni per il montaggio

Bosch

Bosch Rexroth DBET Manuale utente

Bosch

Bosch RTM 430 Guida all'installazione

Bosch

Bosch Rexroth NYS04.1-ST-01-LMS-SERCOS-NY4078 Manuale utente

Bosch

Bosch Rexroth 4WS2EM 10 Series Manuale utente

Bosch

Bosch MS 6 Manuale utente

Bosch

Bosch Heatronic 4000 Istruzioni per l’uso

Bosch

Bosch Rexroth IMpdp Manuale utente

Bosch

Bosch Rexroth IndraControl S67 Series Guida utente

Bosch

Bosch rexroth WE6 5X Series Manuale utente

Bosch

Bosch MU 100 Manuale utente

Bosch

Bosch KTS Truck Manuale utente

Bosch

Bosch ACS 611 Manuale utente

Bosch

Bosch Rexroth VT-HMC 1X Series Manuale utente

Bosch

Bosch Rexroth 4WS2EM 10 Series Manuale utente

Bosch

Bosch Rexroth VKK Manuale utente

Bosch

Bosch POPEX B299 Manuale utente

Bosch

Bosch Rexroth 2THE5R Manuale utente

Bosch

Bosch AMC2 4W-EXT Manuale utente

Manuali Unità di controllo popolari di altre marche

Festo

Festo Compact Performance CP-FB6-E Manuale elenco delle parti

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuale utente

JS Automation

JS Automation MPC3034A Manuale utente

JAUDT

JAUDT SW GII 6406 Series Guida rapida

Spektrum

Spektrum Air Module System Manuale utente

BOC Edwards

BOC Edwards Q Series Manuale utente

KHADAS

KHADAS BT Magic Manuale utente

Etherma

Etherma eNEXHO-IL Manuale utente

PMFoundations

PMFoundations Attenuverter Manuale utente

GEA

GEA VARIVENT Manuale utente

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuale utente

Altronix

Altronix LINQ8PD Istruzioni per il montaggio

Eaton

Eaton Powerware Series Manuale utente

WAGO

WAGO 750-407/040-000 Manuale utente

Sony

Sony CCU-590 Manuale utente

Graco

Graco 25D614 Manuale utente

Task Force Tips

Task Force Tips YE-RF-900 Manuale di programmazione

Shini

Shini SPV-U Series Manuale utente
