Bosch FLM-I 420-S Manuale utente

Bosch Sicherheitssysteme GmbH

F.01U.003.287 | A3 | 2008.03 1/36

Pershkrimi i pajisjes / Manual i instalimit

Izolatori i qarkut të shkurtër

Описание на продкта / Инструкция за монтаж

Изолатор против късо съединение

Popis produktu / Instalační manuál

Zkratový izolátor

Produktbeschreibung / Montageanleitung

Kurzschluss-Isolator

Produktbeskrivelse / Installationsmanual

Kortslutningsisolator

Descripción del Producto / Manual de Instalación

Aislador de cortocircuito

Toote kirjeldus / Monteerimisjuhised

Lühiseisolaator

Description de produit / Manuel d’installation

Isolateur de court-circuit

Tuotekuvaus / Asennusohjeet

Oikosulun eristin

Product description / Installation manual

Short circuit isolator

Περιγραφή προϊόντος / Oδηγϊες σuvαρμολόγησης

Διάταξη απομόνωσης βραχυκυκλώματος

Termékleírás / Telepítési kézikönyv

Rövidzárlat-izolátor

Opis proizvoda / Priručnik za instaliranje

Izolator kratkog spoja

Descrizione prodotto / Manuale di installazione

Isolatore di corto circuito

Gaminio aprašymas / Surinkimo instrukcija

Trumpojo jungimo skyriklis

Izstrādājuma apraksts / Montāžas norādījumi

Īssavienojuma izolators.

Produktbeskrivelse / Monteringsinstruksoner

Kortslutningsisolator

Productomschrijving / Installatiehandleiding

Kortsluitisolator

Descrição de Produto / Manual de Instalação

Isolador de curto-circuito

Opis produktu / Instrukcja instalacji

Izolator zwarć

Prospecte / Manual de Instalara

Izolator pentru scurtcircuit

Texническое описание / Инструкция по установке

Изолятор короткого замыкания

Produkt beskrivning / Installation manual

Kortslutningsisolator

Opis proizvoda / Instalacijski priručnik

Izolator kratkog spoja

Opis izdelka / Priročnik za montažo

Izolator proti kratkim stikom

Ürün tanm / Kurulum klavuzu

Ksa devre izolatörü

FLM-I 420-S

F.01U.508.711

EST

FIN

RUS

SCG

SLO

Bosch Sicherheitssysteme GmbH

Robert-Koch-Straße 100, D-85521 Ottobrunn

0786 - CPD - 20374

EN 54-17: 2005

Isolatormodul (Linientrenner) | Isolating Device

FLM-I 420-S

Technische Daten | Technical Data 9...34

FLM-I 420-S

Bosch Sicherheitssysteme GmbHF.01U.003.287 | A3 | 2008.03 3 / 36

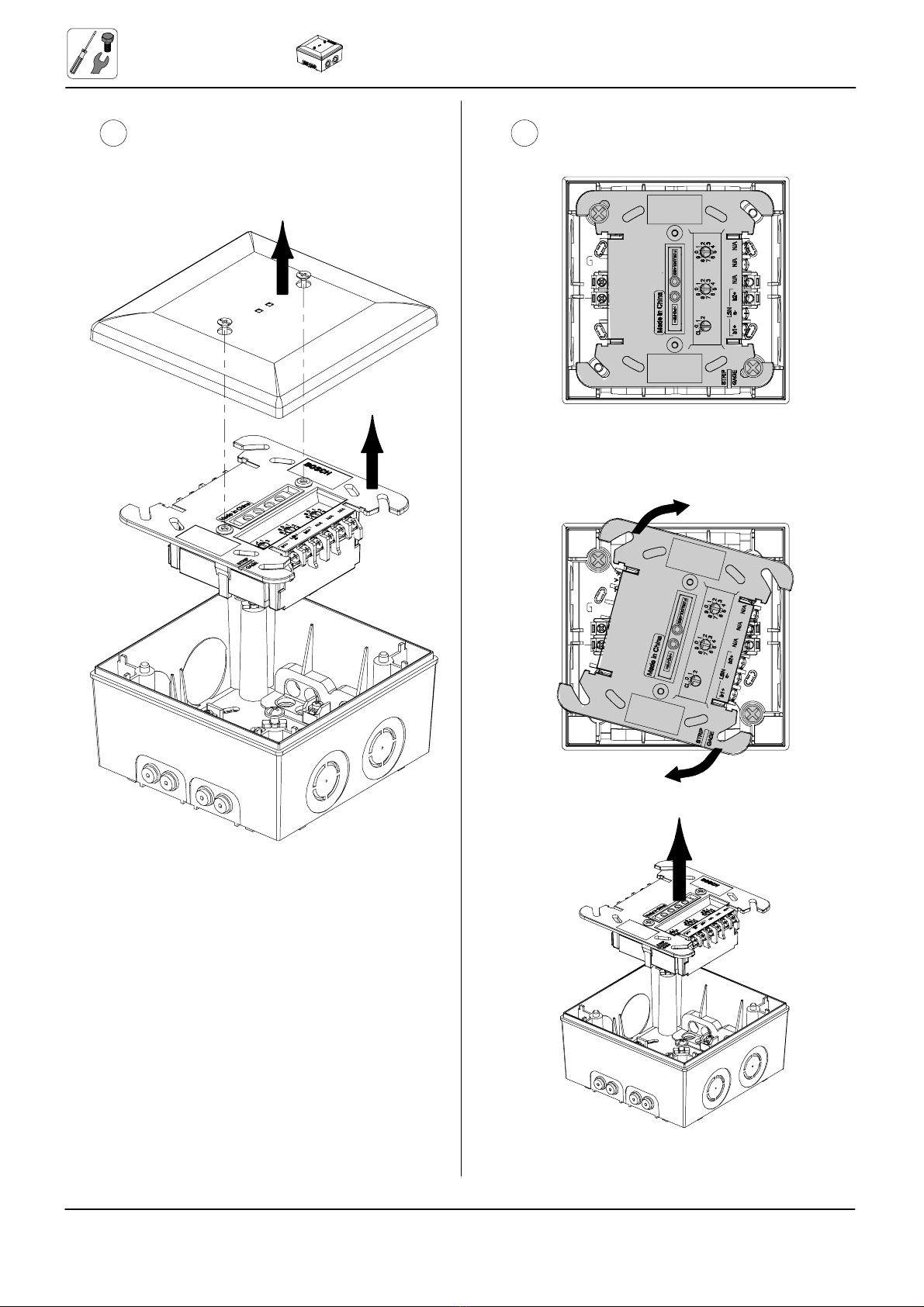

1. 2.

FLM-I 420-S

Bosch Sicherheitssysteme GmbHF.01U.003.287 | A3 | 2008.03 4 / 36

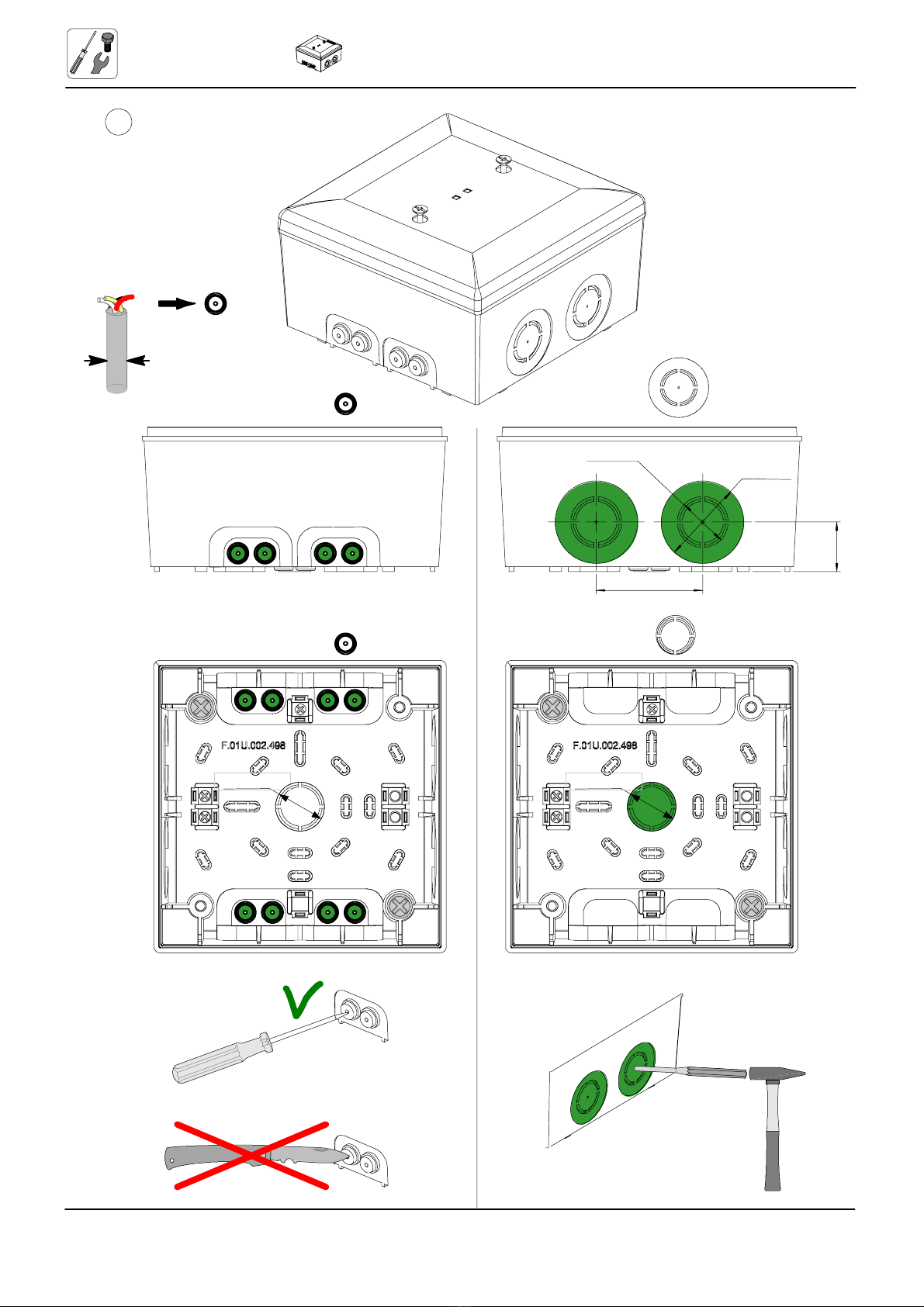

2x2

[1.34’’]

[0.83’’]

[1.73’’]

20,5

[0.81’’]

Ø21 [0.83]

2x4

max.:

8 mm / 0.31 in.

FLM-I 420-S

Bosch Sicherheitssysteme GmbHF.01U.003.287 | A3 | 2008.03 5 / 36

9 - 34/36

INFO



126 [4.96’’]

Ø21 [0.83]

FLM-I 420-S

Bosch Sicherheitssysteme GmbHF.01U.003.287 | A3 | 2008.03 6 / 36

FLM-I 420-S

Bosch Sicherheitssysteme GmbHF.01U.003.287 | A3 | 2008.03 7 / 36

1. 2. 4.

9 - 34/36

INFO



FLM-I 420-S

Bosch Sicherheitssysteme GmbHF.01U.003.287 | A3 | 2008.03 8 / 36

2. 1.

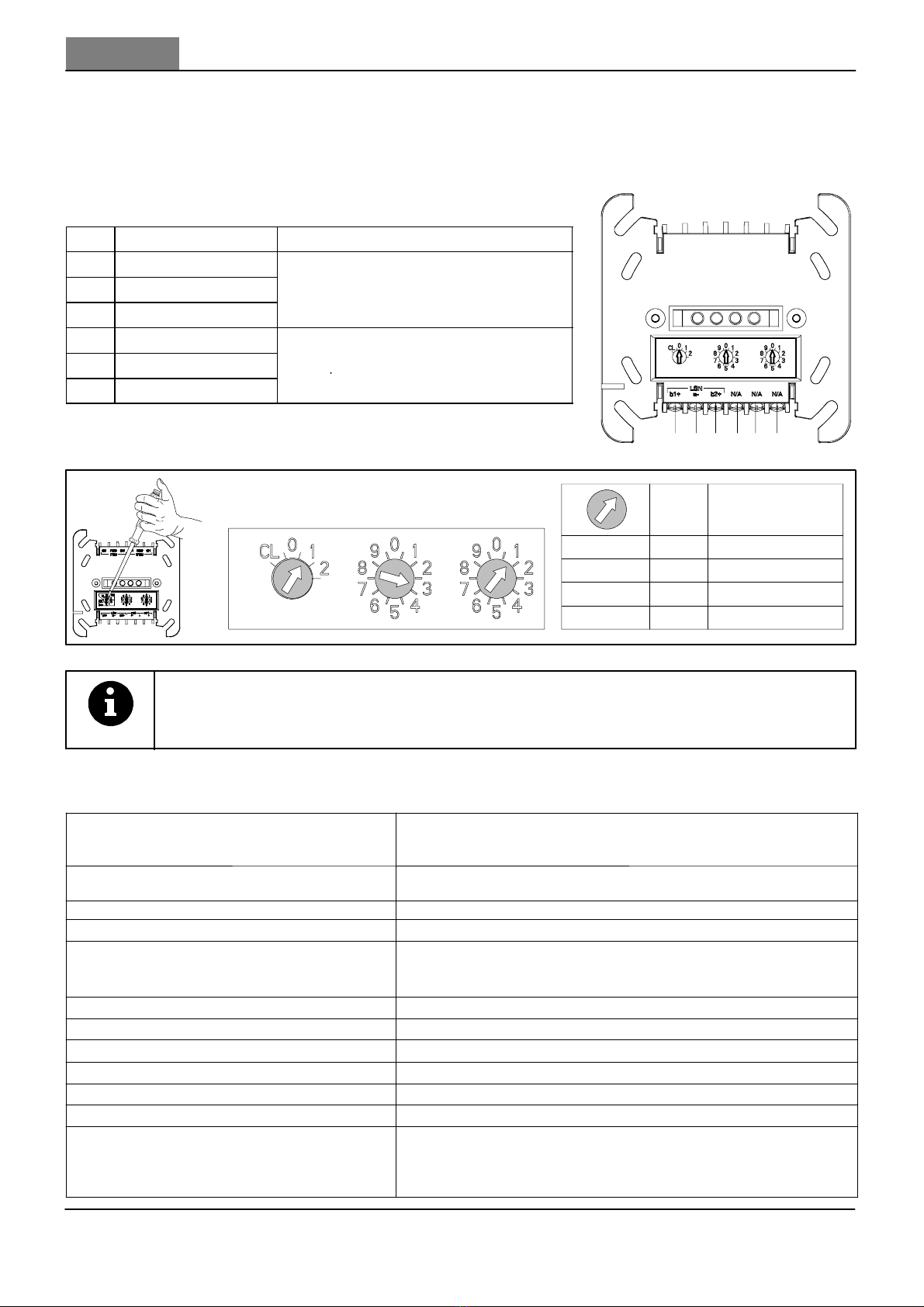

Përshkrimi i Produktit FLM-I 420-S

Shqip

Bosch Sicherheitssysteme GmbHF.01U.003.287 | A3 | 2008.03 9 / 36

Përshkrimi i funksioneve

Izolatori i qarkut të shkurtër izolon zonat e alarmit në të cilat ka ndodhur një qark i shkurtër ose një

ndërprerje për shkak të prishjes së rrjetit elektrik ose kur ka një bllokim detektori. Kjo do të thotë se

funksionimi i pjesës tjetër të rrjetit mbetet i parrezikuar.

Impianti

Poz. Përshkrimi Lidhjet

1b1+

2a- LSN

3b2+

4N/A

5N/A

nëpërmjet ext. tensioni ndihmës dhe

6N/A

për mbrojtje

Regjistrime drejtimi

Pozicioni/

XXX XXXXXX

CL 0 0 D

000

1...254

FPA-

5000 BZ 500 LSN

UEZ 2000 LSN

UGM 2020

255...299

Karakteristika teknike

Regjistrim i adresës 0 0 0 Cikël/shigjetë në pozicionin LSN improved me drejtim

automatik (T-tap sistem i pamundur)

Regjistrim i drejtimit 1...254 Sistemi cikël/shigjetë/T-tap në pozicionin LSN improved

me drejtim manual

Regjistrim i drejtimit CL 0 0 Cikël/shigjetë në pozicionin ”klasik” LSN

Tensioni i hyrjes (min - max) 15 V DC - 33 V DC

Konsumi maksimal i rrymës

-gjatënisjes

- në vazhdim të nisjes

(nga LSN)

<0,4mA

<0,25mA

Klasa e sigurisë si për IEC 60950 III

Klasa e mbrojtjes si për IEC 60529 IP 54

Temperatura e lejueshme e funksionimit -20°C...50°C

Temperatura e lejueshme e magazinimit -25°C...85°C

Lagështia relative e lejueshme < 96%

Materiali dhe ngjyra e folesë PPO (Noryl), sinjal i bardhë (RAL 9003)

Materialiiinterfaqestëfolesësëmodulit

Materiali i folesë sipërfaqe-telajo

PPO (Noryl)

Përzierje-ABS + PC

563412

INFO

Nuk lejohet të përdoren forma të ndryshme drejtimi/adrese njëkohësisht.

Описание на продукта FLM-I 420-S

Български

Bosch Sicherheitssysteme GmbHF.01U.003.287 | A3 | 2008.03 10 / 36

Функционално описание

Изолаторът против късо съединение изолира зоните на аларма, в които е възникнало късо

съединение или прекъсване поради прекъсване на проводник или изваждане на детектор. Това

означава, че функционалността на оставащата част от мрежата се запазва.

Електрическа монтажна схема

Поз. Описание Свързване

1b1+

2a- LSN

3b2+

4N/A

5N/A

през външно спомагателно

6N/A

напрежение и за екраниране

астройка на адреса

Режим/

XXX XXX XXX

CL 0 0

000

1...254

FPA-

5000

BZ 500 LSN

UEZ 2000 LSN

UGM 2020

255...299

Техническа спецификация

Настро ка на адреса 0 0 0 Затворена/отворена система в LSN improved режим с

автоматично адресиране (T-отклонена система не е

възможна)

Настро ка на адреса 1...254 Затворена/отворена/T-отклонена система в LSN impro-

ved режим с ръчно адресиране

Настро ка на адреса CL 0 0 Затворена/отворена система в ”класически” LSN режим

Входно напрежение (мин. - макс.) 15 V DC - 33 V DC

Максимално потребление на ток

- по време на инициализиране

- след инициализиране

(от LSN)

<0,4mA

<0,25mA

Клас на безопасност III съгласно IEC 60950

Клас на защита съгласно IEC 60529 IP 54

Допустима работна температура -20°C...50°C

Допустима температура на съхранение -25°C...85°C

Допустима относителна влажност < 96%

Материал и цвят на корпуса PPO (Noryl), сигнално бяло (RAL 9003)

Корпус на модула за интерфе с за

материали

Корпус на модула за повърхностен

монтаж на материали

PPO (Noryl)

ABS + PC-Blend

563412

INFO

е се разрешава съвместното използване наразлични режими на адресиране.
