Deutsch

Sicherheitshinweise

Sämtliche Anweisungen sind zu lesen und zu beachten, um mit

dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das

Messwerkzeug nicht entsprechend den vorliegenden Anweisun-

gen verwendet wird, können die integrierten Schutzvorkehrun-

gen im Messwerkzeug beeinträchtigt werden. Machen Sie Warn-

schilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE

ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESS-

WERKZEUGS MIT.

Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justier-

einrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden,

kann dies zu gefährlicher Strahlungsexposition führen.

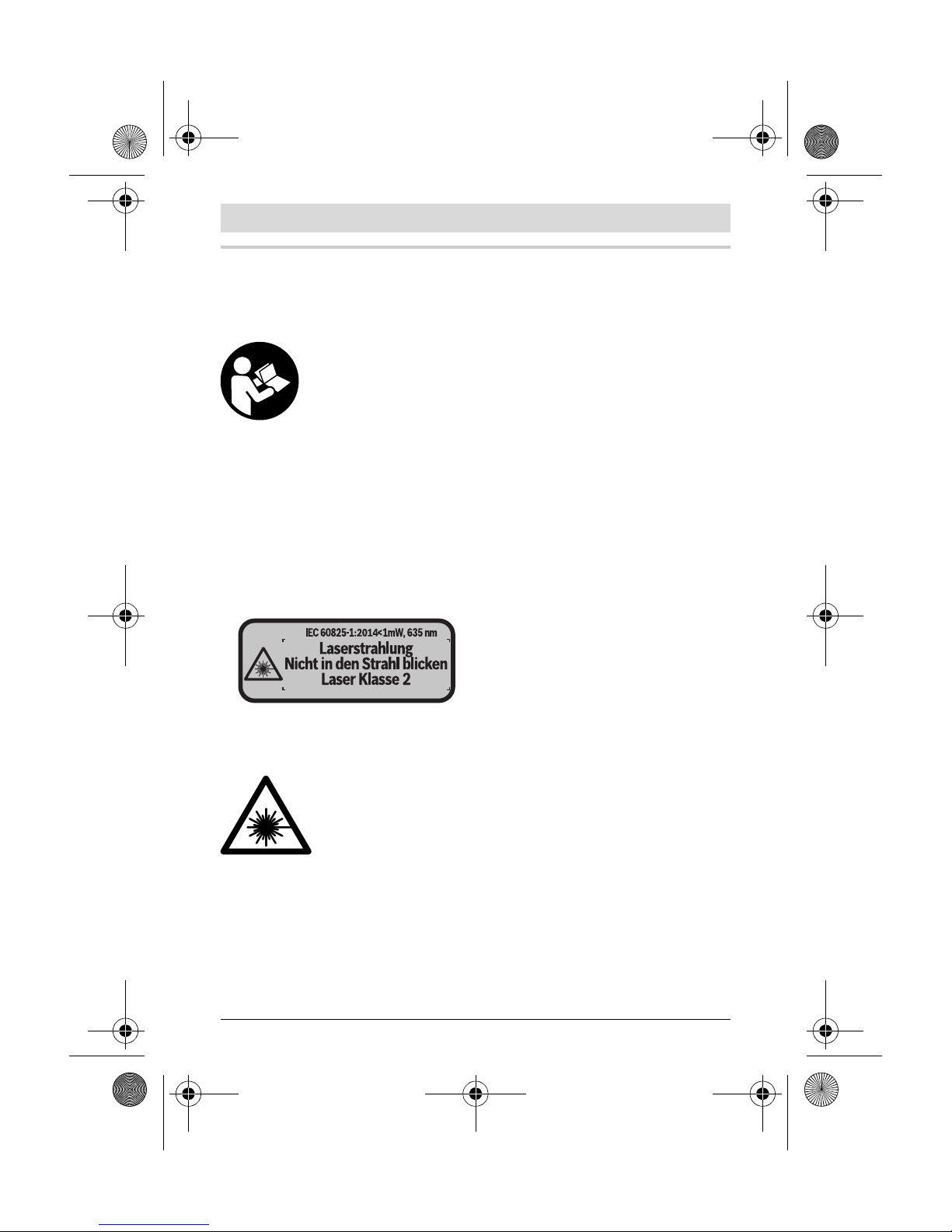

Das Messwerkzeug wird mit einem Warnschild ausgeliefert (in der Darstel-

lung des Messwerkzeugs auf der Grafikseite mit Nummer 14 gekennzeich-

net).

Ist der Text des Warnschildes nicht in Ihrer Landessprache, dann überkleben

SieihnvordererstenInbetriebnahmemitdemmitgelieferten Aufkleber in Ih-

rer Landessprache.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und

blicken Sie nicht selbst in den direkten oder reflektierten La-

serstrahl. Dadurch können Sie Personen blenden, Unfälle verursa-

chen oder das Auge schädigen.

Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und

der Kopf sofort aus dem Strahl zu bewegen.

Nehmen Sie keine Änderungen an der Lasereinrichtung vor.

Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbril-

le dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der

Laserstrahlung.

OBJ_BUCH-2646-001.book Page 6 Wednesday, September 2, 2015 3:53 PM

Deutsch | 7

Bosch Power Tools 1 609 92A 1JE | (2.9.15)

Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßen-

verkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermin-

dert die Farbwahrnehmung.

Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit

des Messwerkzeuges erhalten bleibt.

Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen.

Sie könnten unbeabsichtigt Personen blenden.

Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umge-

bung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im

Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe

entzünden.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Messen von Entfernungen, Längen, Höhen, Ab-

ständen und zum Berechnen von Flächen und Volumina.

Abgebildete Komponenten

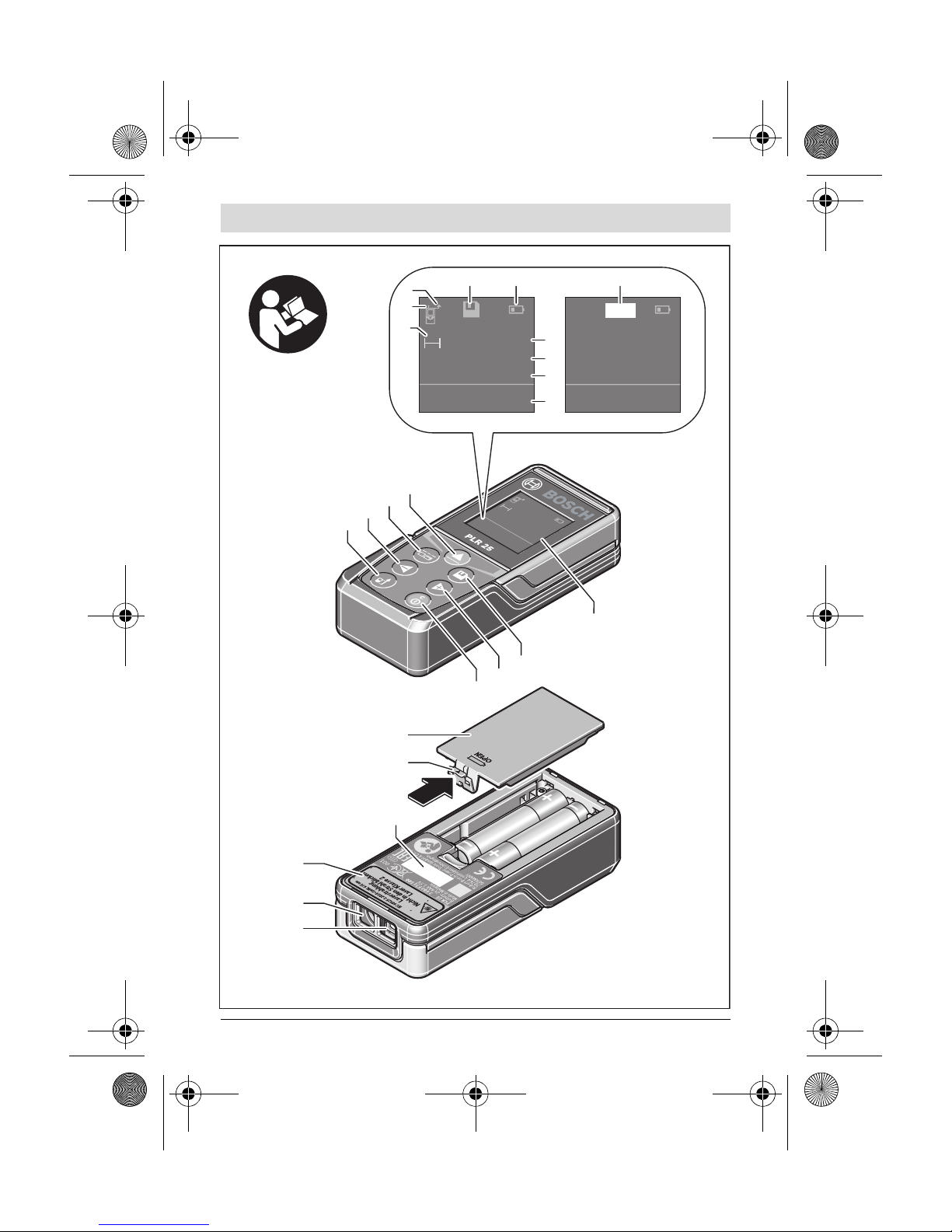

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung

des Messwerkzeugs auf der Grafikseite.

1Taste Wahl der Bezugsebene

2Minustaste [–]/Navigationstaste

3Funktionstaste

4Messtaste[ ]

5Farbdisplay

6Taste Messwertliste

7Plustaste [+]/Navigationstaste

8Ein-Aus-Taste[ ]

9Batteriefachdeckel

10 Arretierung des Batteriefachdeckels

11 Seriennummer

12 Empfangslinse

13 Ausgang Laserstrahlung

14 Laser-Warnschild

OBJ_BUCH-2646-001.book Page 7 Wednesday, September 2, 2015 3:53 PM

8| Deutsch

1 609 92A 1JE | (2.9.15) Bosch Power Tools

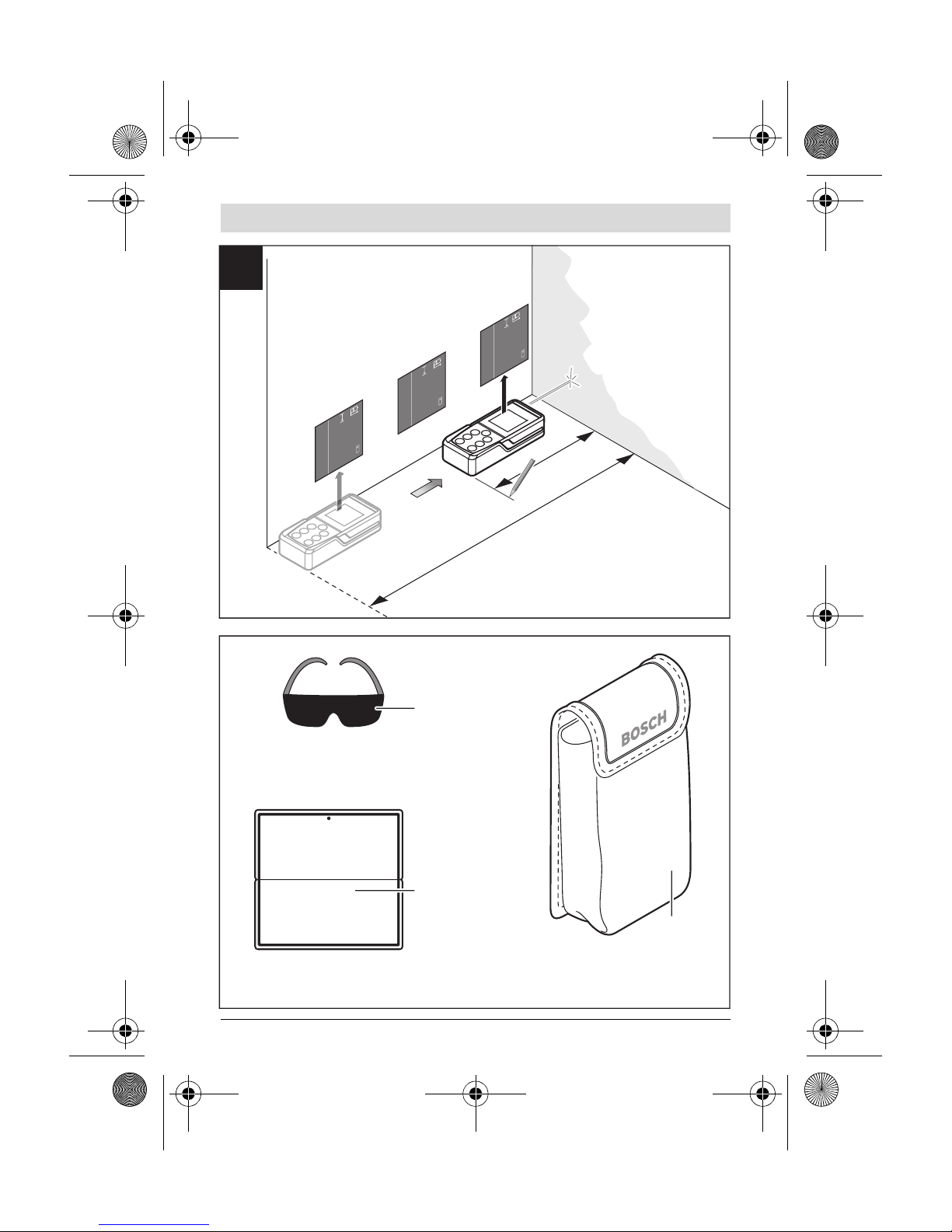

15 Laser-Sichtbrille*

16 Laser-Zieltafel*

17 Schutztasche

* Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang.

Anzeigenelemente

aAnzeige Messwertliste

bBatterieanzeige

cMesswert

dErgebnis

eBezugsebene der Messung

fLaser eingeschaltet

gMessfunktionen

Längenmessung

Dauermessung

Flächenmessung

Volumenmessung

hFehleranzeige „Error“

Technische Daten

Digitaler Laser-Entfernungsmesser PLR 25

Sachnummer 3 603 F72 5..

Messbereich 0,05–25 mA)

Messgenauigkeit (typisch) ±2,0mmB)

Kleinste Anzeigeneinheit 1mm

Betriebstemperatur –10 °C...+40 °C

Lagertemperatur –20 °C...+70 °C

Relative Luftfeuchte max. 90 %

Laserklasse 2

Lasertyp 635 nm, <1 mW

Durchmesser Laserstrahl (bei 25 °C) ca.

– in 10 m Entfernung

– in 20 m Entfernung

9mm

18 mm

OBJ_BUCH-2646-001.book Page 8 Wednesday, September 2, 2015 3:53 PM

Deutsch | 9

Bosch Power Tools 1 609 92A 1JE | (2.9.15)

Montage

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batteri-

en oder Akkus empfohlen.

Mit 1,2-V-Akkus sind weniger Messungen möglich als mit 1,5-V-Batterien.

ZumÖffnen desBatteriefachdeckels9drückenSie dieArretierung10inPfeilrichtung

und nehmen den Batteriefachdeckel ab. Setzen Sie die Batterien bzw. Akkus ein.

Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innen-

seite des Batteriefachs.

Erscheint das Batteriesymbol erstmals im Display, dann sind noch mindestens

100 Messungen möglich. Wenn das Batteriesymbol leer ist, müssen Sie die Batterien

bzw. Akkus auswechseln, Messungen sind nicht mehr möglich.

Abschaltautomatik nach ca.

–Laser

– Messwerkzeug (ohne Messung)

20 s

5min

Gewicht entsprechend EPTA-Procedure

01:2014 0,084 kg

Maße 100x42x22mm

Batterien 2x1,5VLR03(AAA)

Batterielebensdauer ca.

–Einzelmessungen

– Dauermessung

10000C)

2,5 hC)

A) Bei Messung ab Hinterkante des Messwerkzeugs. Die Reichweite wird größer, je besser das La-

serlicht von derOberfläche des Zieleszurückgeworfen wird(streuend, nicht spiegelnd)und je heller

der Laserpunkt gegenüber der Umgebungshelligkeit ist (Innenräume, Dämmerung). Für Entfernun-

gen kleiner als 20 m sollte keine retroreflektierende Zieltafel verwendet werden, da sie zu Messfeh-

lern führen kann.

B) BeiMessungab HinterkantedesMesswerkzeugs,100 % ReflexionsvermögendesZiels (z.B.eine

weiß gestrichene Wand), schwacher Hintergrundbeleuchtung und 25 °C Betriebstemperatur. Zu-

sätzlich ist mit einem Einfluss von ±0,05 mm/m zu rechnen.

C) bei 25 °C Betriebstemperatur

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 11 auf dem Typen-

schild.

Digitaler Laser-Entfernungsmesser PLR 25

OBJ_BUCH-2646-001.book Page 9 Wednesday, September 2, 2015 3:53 PM

10 | Deutsch

1 609 92A 1JE | (2.9.15) Bosch Power Tools

Ersetzen Sie immer alle Batterien bzw. Akkus gleichzeitig. Verwenden Sie nur Batte-

rien oder Akkus eines Herstellers und mit gleicher Kapazität.

Nehmen Sie die Batterien bzw. Akkus aus dem Messwerkzeug, wenn Sie es

längere Zeit nicht benutzen. Die Batterien und Akkus können bei längerer Lage-

rung korrodieren und sich selbst entladen.

Betrieb

Inbetriebnahme

Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und

schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten

vom Laserstrahl geblendet werden.

Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.

SetzenSiedas Messwerkzeug keinenextremenTemperaturen oderTempera-

turschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Las-

sen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austem-

perieren, bevor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder

Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt

werden.

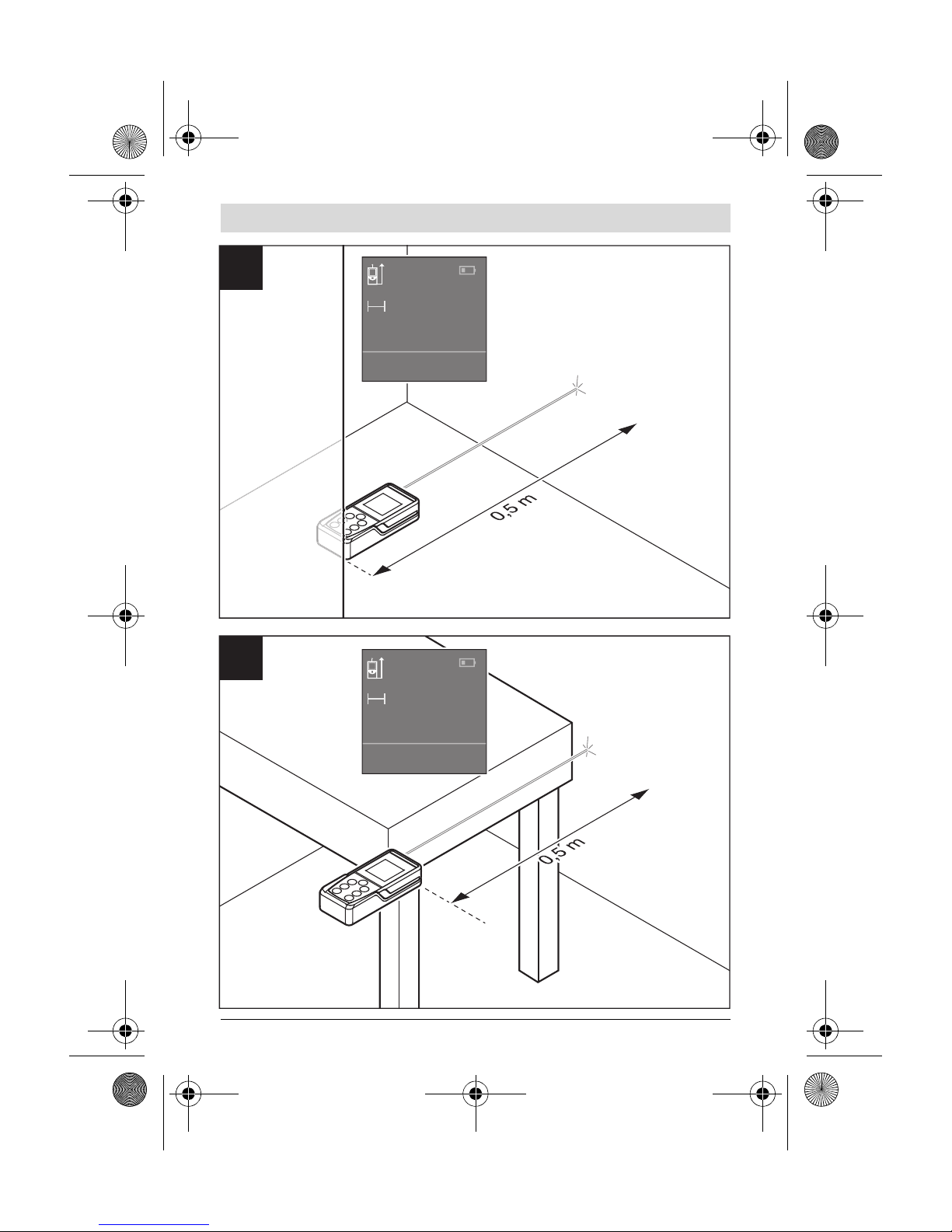

Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges. Nach starken

äußeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten

immer eine Genauigkeitsüberprüfung durchführen (siehe „Genauigkeitsüberprü-

fung des Messwerkzeugs“, Seite 16).

Ein-/Ausschalten

Zum Einschalten des Messwerkzeugs drücken Sie kurz auf die Ein-Aus-Taste 8oder

auf die Messtaste 4. Beim Einschalten des Messwerkzeugs wird der Laserstrahl noch

nicht eingeschaltet.

Zum Ausschalten des Messwerkzeugs drücken Sie lange auf die Ein-Aus-Taste 8.

Wird ca. 5 min lang keine Taste am Messwerkzeug gedrückt, dann schaltet sich das

Messwerkzeug zur Schonung der Batterie automatisch ab.

OBJ_BUCH-2646-001.book Page 10 Wednesday, September 2, 2015 3:53 PM

Altri manuali per PLR 25

Indice

Lingue:

Altri manuali Bosch Strumento di misura

Bosch

Bosch GLL3-300 Istruzioni per il montaggio

Bosch

Bosch Professional GLM 50-27 CG Manuale utente

Bosch

Bosch DLR130K Manuale utente

Bosch

Bosch GLM 30 Professional Manuale utente

Bosch

Bosch GLM 500 Professional Manuale utente

Bosch

Bosch GTL 3 Professional Manuale utente

Bosch

Bosch GLL100-40G Istruzioni per il montaggio

Bosch

Bosch BSA 42 Series Manuale utente

Bosch

Bosch GAM Professional 220 Manuale utente

Bosch

Bosch PCL 10 Manuale utente

Bosch

Bosch GLM165-22 Istruzioni per il montaggio

Bosch

Bosch GLM 40 Manuale utente

Bosch

Bosch UniversalDistance 30 Manuale utente

Bosch

Bosch ETT 6.21 Manuale utente

Bosch

Bosch BSA 100 Manuale utente

Bosch

Bosch gll 3-50 professional Manuale utente

Bosch

Bosch GLM 50 Professional Manuale utente

Bosch

Bosch GRL 400 H Professional Manuale utente

Bosch

Bosch RTM 430 Manuale di installazione e funzionamento

Bosch

Bosch BL 40 VHR PROFESSIONAL Manuale utente

Bosch

Bosch GLM 80 Professional Manuale utente

Bosch

Bosch Deepfield Connect Manuale utente

Bosch

Bosch PLR 40 C Manuale utente

Bosch

Bosch GLM Professional 100-25 C Manuale utente

Manuali Strumento di misura popolari di altre marche

Suaoki

Suaoki D40 Manuale utente

Elster

Elster BK-G1.6 Manuale utente

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuale

Duratool

Duratool D03128 Manuale utente

Vega

Vega VEGAPULS 65 Manuale utente

Tonghui

Tonghui TH2618B Manuale utente

Tenmars

Tenmars TM-801 Manuale utente

MSR

MSR 145 Manuale utente

TPS

TPS WP-82 Manuale utente

ELMETRON

ELMETRON CP-511 Manuale utente

PCB Piezotronics

PCB Piezotronics 003C30 Manuale utente

Tenma

Tenma 72-10465 Manuale utente

Endress+Hauser

Endress+Hauser Proline Promag 50 Specifiche tecniche

Siemens

Siemens SITRANS F Coriolis FCT030 Manuale elenco delle parti

KLINGER

KLINGER CMF V Series Manuale utente

EXFO

EXFO FTB-2 Manuale operativo e di manutenzione

Keysight

Keysight M8290A Manuale utente

ADTEK

ADTEK MW-5 Manuale utente
