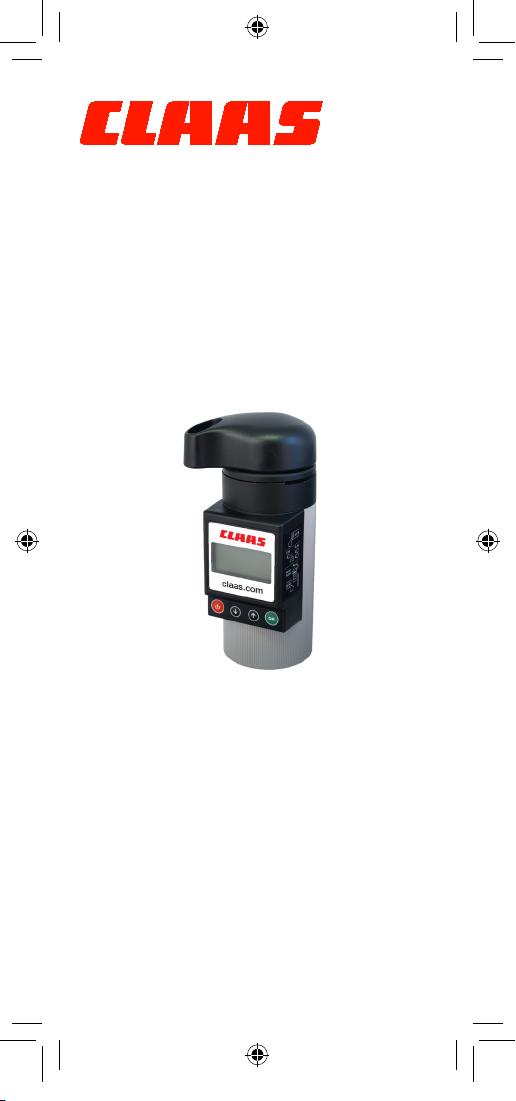

Claas ba-1381 Manuale utente
Feuchtigkeitsmessgerät
Moisture meter for grain
Humidimètre pour le grain
Gabona nedvességmérő
Miernik wilgotności ziarna
Vlhkoměr pro obilí
Graan vochtmeter
Влагомер зерна
DE Bedienungsanleitung
EN Operation instructions
FR Mode d’emploi
HU Kezelési útmutató
PL Instrukcja obsługi
CZ Uživatelská příručka
NL Bedieningsinstructies
RU Инструкция по эксплуатации
CLAAS 78_MANUAL_ce1_200415.indd 1 22.4.2015 15:30:41
DE
Bedienungsanleitung Feuchtigkeitsmessgerät
Start Anleitung
Legen Sie den Akku – Richtig!
• Einschalten
• Wählen Sie Getreide
• Wählen Sie die korrekte Getreideart
• Befüllen Sie den Deckel mit der richtigen
Menge an Getreide (Deckel fasst 9ml)
• Starten Sie die Messung
• Reinigen Sie die Gerät nach jeder
Messung

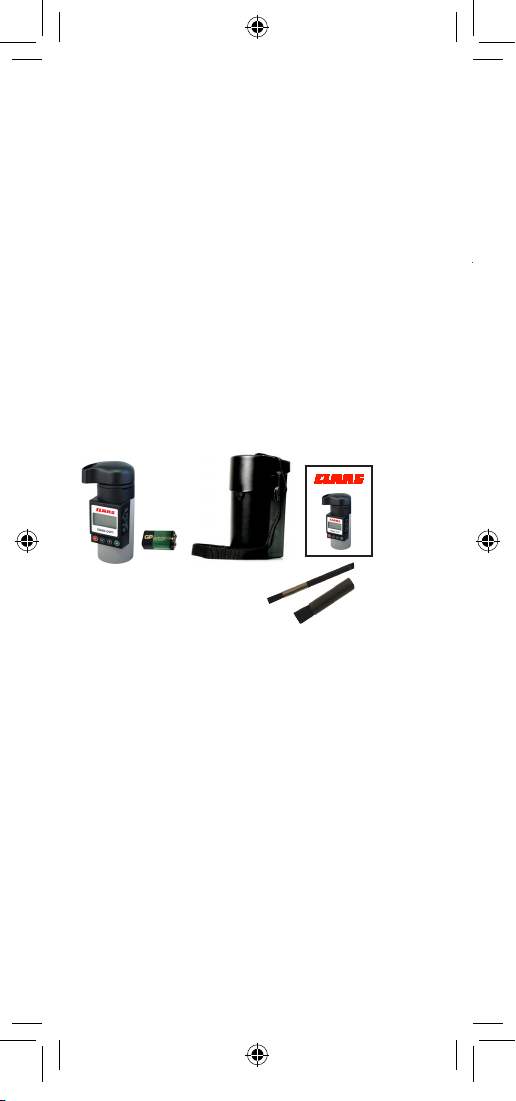

Verpackungsinhalt:
2.Vorbereitung
Legen Sie den Akku ein - Seien Sie vor-
sichtig, um sicherzustellen, dass er richtig
eingelegt ist. Nehmen Sie den Akku heraus,
wenn Sie das Gerät (außerhalb der Saison)
nicht benötigen. Die Batterie-Spannung
kann über das Menü Einstellungen überprüft
werden. Das Messgerät warnt auch, wenn es
Zeit ist eine neue Batterie zu wechseln. Wir
empfehlen, die Batterie zur neuen Saison zu
ersetzen.
2
3
CLAAS 78_MANUAL_ce1_200415.indd 2 22.4.2015 15:30:42
DE
Die Symbole
Die Symbole unten auf dem Bildschirm erklä-
ren die einzelnen Aktionen:
= Maß Feuchtigkeit
= Zum Menü
= Auswählen
= Zurück bewegen, runter, rauf
Avg = Anzahl der durchschnittlichen
Berechnungen für die Berechnung
0.0% = Durchschnittlicher Prozentsatz
9ml = Deckel fasst 9ml
3. Tasten
Einschalten (Taste gedrückt halten)
Menü wählen
Zurück
Wahl bestätigen
Messung starten
Durch das Menü bewegen
Die Wärte ändern in einer Funktion
4. Messung
• Drücken Sie die rote Power-Taste zum
Starten des Gerätes.
• Verwenden Sie die – Tasten um die
Getreideart zu wählen.
• Eingabe bestätigen - OK drücken.
• Die benötigte Probengröße ist in der re-
chten Ecke angegeben und liegt bei 9ml
oder 18ml - die Füllmenge einer Kappe
liegt bei 9ml.
• Füllen Sie die Probe gleichmäßig in das
Gerät.
• Drehen Sie die Kappe bis zum Anschlag.
2
3
CLAAS 78_MANUAL_ce1_200415.indd 3 22.4.2015 15:30:42
DE
• Starten Sie den Messvorgang - OK
drücken.
• Die Feuchtigkeit ist in Prozent dargestellt
- 13,7%.
• Die Messung ist automatisch dem
Durchschnittswert hinzugefügt! (Anzahl
der Messungen 3 durchschnittlich =
16,6%)
• Nach der Messung reinigen Sie den
Becher sorgfältig, danach kann eine
erneute Messung erfolgen
Das Gerät schaltet sich automatisch ab oder
es kann mit die rote Power-Taste abgeschal-
tet werden. Die Händler, die Ihr Getreide
kaufen, haben ihre eigenen Systeme um die
Feuchtigkeit des Getreides zu messen. Daher
ist es wichtig, das Gerät nach den Messsys-
temen der Händler auszurichten.
5. Durchschnittsberechnung
Das Messgerät berechnet den durchschnitt-
lichen Wert automatisch auf Basis der letzten
Messungen. Angezeigt wird er in der unteren
rechten Ecke. Über den Mittelwert wird an-
gezeigt, auf wie viel Messungen dieser Wert
beruht. Der Wert wird durch Drücken der
roten Taste Menü und dem Befehl „”Mittelw.
löschen” gelöscht.
6. Oset
• Wählen Sie Menü und wählen Abstim-
mung
• Drücken Sie - Tasten, die Anpas-
sung um 0,1% - oder + zu machen.
• Bestätigen Sie die Änderung mit OK.
4
5
CLAAS 78_MANUAL_ce1_200415.indd 4 22.4.2015 15:30:42
DE
Wenn zuvor eine Messung stattgefunden
hat, zeigt der Bildschirm das Original und das
bereinigte % (s. erklärende Bilder, Seite 5).
7. Einstellungen
Sprache Kontrast
Temperatur Batterie
Auto O Info
Hintergrund
8.Sprachauswahl
Drücken Sie OK, um die Änderungen zu
speichern
9. Auswahl der Temperatureinheit
Die Temperatureinheit (° C / ° F) kann in dem
Menü Einstellungen geändert werden.
Drücken Sie OK, um Änderungen vorzuneh-
men.
4
5
CLAAS 78_MANUAL_ce1_200415.indd 5 22.4.2015 15:30:43
DE
10. Automatische Abschaltung
Das Messgerät wird automatisch herunterge-
fahren, nachdem eine gewählte
Zeitspanne erreicht ist. Die Zeit kann
zwischen 10 Sekunden und 10 Minuten
eingestellt werden.
Schalten Sie das Messgerät aus, indem Sie
den roten Knopf drücken. Schalten Sie das
Messgerät mit Hilfe der Shutdown Option
aus.
11. Hintergrund
Die Hintergrundbeleuchtung kann über das
Menü Einstellungen gesteuert werden.
6
7
CLAAS 78_MANUAL_ce1_200415.indd 6 22.4.2015 15:30:43
DE
12. Bildschirmkontrast
Der Kontrast kann über das Menü Einstellun-
gen angepasst werden. Verwenden Sie die
um die Einstellung vorzunehmen.
13. Batterie
Das Messgerät warnt mit diesem Symbol,
wenn die Batteriespannung zu niedrig ist
(<6,5V).
Überprüfen des Batteriestatus. Die Batte-
rie-Spannung kann über das Menü Einstellun-
gen überprüft werden.
6
7
CLAAS 78_MANUAL_ce1_200415.indd 7 22.4.2015 15:30:43
DE
14. Info
In der Info-Auswahl sehen Sie die Version der
Software. Diese ist notwendig für Rückfragen
im Kundendienst.
Temperatur-Probe-Warnung
Ist die Temperatur zwischen dem
Messgerät und der Getreideprobe
sehr unterschiedlich, warnt das
Gerät mit dem Temperatursymbol.
Ist das Messgerät zu kalt für genaue
Messungen, erscheint das Schnee-
flockensymbol
Des weiteren erscheint vor dem Ergebnis
das ~ -Symbol.
8
9
CLAAS 78_MANUAL_ce1_200415.indd 8 22.4.2015 15:30:43
DE
Entnahme von Proben
• Messen Sie mehrmals und verwenden
Sie den Mittelwert.
• Besonders bei der Messung von
trockenen Samen sollten Sie die ersten
Probe verwerfen und sicher sein, das der
Probebecher sauber und trocken ist.
• Entfernen Sie alle Verschmutzungen und
rohen Samen aus der Probe.
• Kommen die Samen direkt aus dem
Trockner, lassen Sie diese etwas abküh-
len.
• Nehmen Sie mehrere Proben von
verschiedenen Stellen.
15. Spezifikationen
Messprinzip Gleichspannung
Batterie 9 V Alkaline (6LR61)
Genauigkeit (nach
Kalibrierung) + / - 0,5% von
Korn-Feuchtigkeit
(Dispersion) unter
18%
Durchschnittsbere-
chnung Automatischer
Durchschnitt für bis
zu vier Messungen
Oset-Einstellung ± 10% auf jede
Kultur
Kontrasteinstellung Einstellbar
Temperaturbereich 5 – 50°C, 32-122°
F
Bruttogewicht 915 g / 2 lbs
8
9
CLAAS 78_MANUAL_ce1_200415.indd 9 22.4.2015 15:30:43
DE
16. Garantie
Dieses Produkt hat eine Garantie für ein (1)
Jahr ab dem Kaufdatum auf den Umfang, die
die Material- und Herstellungsfehler umfasst.
Im Garantiefall schicken Sie bitte das Gerät
an uns zurück (bitte an ausreichend Porto
denken). Beim Garantieanspruch bitte mög-
lichst exakte Fehlerbeschreibung beilegen
sowie den Nachweis (Beleg) über den Kauf.
Die Garantie deckt keine Schäden, die durch
fehlerhafte oder nachlässige Verwendung des
Produkts verursacht wurden.
Die Haftung von CLAAS ist begrenzt in der
Höhe des Produktpreises. CLAAS übernimmt
keine Verantwortung für irgendwelche direk-
ten, indirekten oder Folgeschäden, die durch
die Nutzung des Produkts verursacht wurden.
Garantie gilt nicht für die Batterie.
10
11
CLAAS 78_MANUAL_ce1_200415.indd 10 22.4.2015 15:30:43
