ColorLite SPH XS1 Manuale utente
Bedienungsanleitung / User Manual
Spektrophotometer xs1
Deutsch/German ............................. Seite 3 - 41
Englisch/English .............................. Seite 42 - 76
Die ColorLite GmbH hat die Informationen in diesem
Dokument gewissenhaft und mit größter Sorgfalt verfasst,
übernimmt jedoch keine Garantie für Fehlerfreiheit,
Aktualität, Sicherheit und Vollständigkeit. Für Folgen,
die auf falschen Angaben, Nichtbefolgen der Anweisungen
oder Missachtung der einschlägigen Sicherheits-
bestimmungen zurückzuführen sind, übernimmt die
ColorLite GmbH keine juristische Verantwortung bzw.
Haftung.
Alle Rechte vorbehalten. Die Reproduktion dieser
Dokumentation durch Drucken, Fotokopieren oder andere
Verfahren, auch auszugsweise, ist nur mit ausdrücklicher
Genehmigung der ColorLite GmbH zulässig.
Katlenburg-Lindau, den 31.10.2016
ColorLite GmbH
ColorLite GmbH | sph870/sph900
4
Produktsupport
Bitte wenden Sie sich im Bedarfsfall an:
ColorLite GmbH
Am Mühlengraben 1
37191 Katlenburg-Lindau
+49 (0) 5552 999 58-0
+49 (0) 5522 999 58-99
www.colorlite.de
Lieferumfang
• Spektralphotometrisches Farbmessgerät ColorLite xs1 mit
festem 45°/0°-Messkopf
• Lithium Polymer-Akku-Pack - 6V / 1100mAh
• Microcontrollergesteuertes Steckerladegerät
100-240V, 50-60Hz AC
• USB-Kabel
• Transportkoer
• CD-ROM mit Demo-Version der Datenbank-Software
ColorDaTra
• BAM-StandardmitZertikat
Transportkoer
BittebewahrenSiedenTransportkoergutauf.Sollten
Sie das Gerät zur Wartung, Kalibrierung oder aus
anderen Gründen an uns einsenden, empfehlen wir zum
VersanddenTransportkoerzuverwenden.
Ausstattung
• PASS/FAILAnzeigefür2ΔEGrenzenoderΔL*,
Δa*,Δb*Grenzen
• Metamerie-Index für D65/A und D65/F11 - DIN 6172
• ΔEFarbunterschiedenachCIE94,CMC1:1,CMC1:2
• Weiß und Gelb-Index
• HochauösendegrascheAnzeigedesRemissions-
spektrums
• CIEL*,a*,b*Diagramm
• Data-Matrix und Bar-Code Scanner
Produktsupport
ColorLite GmbH | sph870/sph900 5
Zubehör - optional
Das für Ihr Messgerät erhältliche Zubehör wird ständig
fürneueEinsatzzweckeerweitert.Siendeneine
Vielzahl unseres Zubehörs mit Bild und Beschreibung
auf unserer Internetpräsentation – www.colorlite.de.
Selbstverständlichstellenwirauchkundenpezisches
Sonderzubehör her – zögern Sie nicht uns
anzusprechen!
Produktsupport
ColorLite GmbH | sph870/sph900
6
Inhaltverzeichnis
1 Sicherheitshinweise 8
1.1 Bedeutung der Gefahrensymbole 8
1.2 Sicherheitsvorkehrungen Gerät 8
1.3 Sicherheitsvorkehrungen Akkupack 8
1.4 Bestimmungsgemäßer Gebrauch 8
2 Einführung 9
2.1 Gerätebeschreibung 9
2.2 Messprinzip 9
3 Geräteübersicht 10
3.1 Bedien- und Anzeigeelemente 10
3.2 45°/0° Messkopf 11
3.2.1 45°/0° Kalibrierkappe 11
3.3 d/8° Messkopf 12
3.3.1 d/8° Kalibrierstandards 12
3.4 d/0° - 38 mmMesskopf 13
3.4.1 d/0° Kalibrierstandards 13
3.5 Anschlüsse 13
3.6 Die Anzeige im Detail 14
3.6.1 Die Menüauswahl 14
3.6.2 Die Statusleiste 14
3.7 Das Tastenfeld 14
4 Grundfunktionen 15
4.1 Akkupack abnehmen und aufsetzen 15
4.2 Akkuauaden 15
4.3 Gerät einschalten 16
4.4 Gerät ausschalten 16
4.5 Bildschirmschoner 16
4.6 Auto-Power-O 16
4.7 Datum und Uhrzeit einstellen 17
4.8 Sprache einstellen 17
4.9 Handhabung des Messkopfes 18
4.9.1 Der 45°/0° Messkopf 18
4.9.2 Der d/8° Messkopf 19
4.9.3 Der d/0° - 38 mm Messkopf 19
5 Messen mit dem sph xs1 20
5.1 Kalibrierung 20
5.1.1 Kalibrierung mit BAM-Standard 20
5.1.2 Kalibrierung mit dem BAM- und
Arbeitsstandard 21
5.1.3 Kalibrierung mit dem d/8° BAM-Standard 22
5.1.4 Kalibrierung mit dem d/0° BAM-Standard 23
5.2 Standard messen 23
5.3 Standard speichern 25
5.4 Standard laden 26
5.4.1 Standard laden „durch INDEX“ 26
5.4.2 Standard laden „durch Liste & Best Match“ 26
5.4.3 Standard laden „durch Name“ 27
5.5 Probe messen 27
Inhaltsverzeichnis
ColorLite GmbH | sph870/sph900 7
5.6 Probe-Messdaten speichern 28
6 Einstellungen 29
6.1 Systemeinstellungen 29
6.1.1 Sprache 29
6.1.2 Datum 29
6.1.3 Uhrzeit 29
6.1.4 Trigger 29
6.1.5 Anwender Modus 30
6.1.6 Netzteil 31
6.1.7 Arbeitsstandard verwenden 32
6.1.8 Kalibrierwarnung 32
6.1.9 Metamerie-Warnung 33
6.1.10 Grenzwert Standardabweichung 33
6.1.11 Automatische Abspeicherung 33
6.1.12 W-LAN-Aktivierung 33
6.1.13 Best Match 33
6.2 Geometrie 34
6.3 Lichtart 34
6.4 Beobachterwinkel 35
6.5 PASS/FAIL 35
6.6 Anzahl Messungen 36
6.7 Farbräume 36
7 PC-Schnittstelle 37
8 Fehlerbehebung 38
9 PegeundWartung 39
Inhaltsverzeichnis
9.1 Gerät 39
9.2 Messkopf 39
9.3 BAM-Standard 39
9.4 Service/Wartung 39
10 Technische Daten 40
11 Umweltschutz 41
11.1 Gerät 41
11.2 Akkus 41
11.3 Verpackung 41
12 Herstellergarantie 41
13 CE-Konformitätserklärung 41
ColorLite GmbH | sph870/sph900
8
1 Sicherheitshinweise
Die ColorLite sph xs1 Spektralphotometer wurden unter
Verwendung allerneuester elektronischer und optischer
Komponenten entwickelt. Es zeichnet sich durch höchste
Qualität aus und erfüllt selbstverständlich alle gängigen
Normen und Standards.
1.1 Bedeutung der Gefahrensymbole
Allgemeine Warnung.
Allgemeiner Hinweis.
1.2 Sicherheitsvorkehrungen Gerät
• Das Gerät ist nicht für den Betrieb in explosionsge-
fährdeten Bereichen bestimmt.
• Lösen Sie keine Messung aus, wenn Sie direkt in den
Messkopf schauen. Es besteht Blendgefahr.
• ÖnenoderzerlegenSiedasGerätnicht.
• Vermeiden Sie starke Temperaturschwankungen.
• Das Messgerät darf nur entsprechend der angegebenen
Schutzart (IP-Code) eingesetzt werden.
• Betreiben Sie das Gerät nur mit dem dafür vorgesehenen
Akku oder der Haltestation mit Netzteil (optional).
1.3 Sicherheitsvorkehrungen Akkupack
• Trennen Sie das Akku-Ladegerät von der
Stromversorgung, wenn es nicht verwendet wird.
• Verwenden Sie nur die mitgelieferte Ladestation.
• Setzen Sie den Akku nie übermäßiger Wärme wie
Sonneneinstrahlung, Feuer oder dergleichen aus.
• Schließen Sie den Akku nicht kurz.
1.4 Bestimmungsgemäßer Gebrauch
Dassphxs1isteintragbaresGerätmiteinemexiblen
und abgesetzten Sensorkopf, das während der Messung
in der Hand gehalten werden kann.
Mit dem Gerät werden Farbwerte durch spektrale
ErfassungdesremittiertenLichtsderOberächeeines
Objekts oder Materials ermittelt. Die Lichtquelle ist
hierbei im Sensorkopf integriert.
Je nach Ausstattung können auch Farbwerte von
Flüssigkeiten, Granulaten und Pulver gemessen werden.
Der Sensorkopf kann, je nach Anforderung, in
verschiedenen IP-Schutzklassen gefertigt und
ausgeliefert werden.
Stellen Sie sicher, dass das Gerät nur innerhalb der
angegebenen Umgebungsbedingungen betrieben [10
Technische Daten] und der Sensorkopf entsprechend
seiner Schutzklasse verwendet wird.
Sicherheitshinweise
ColorLite GmbH | sph870/sph900 9
2 Einführung
Die Farbe eines Objekts wird nicht nur von dessen
Oberächebestimmt,sondernauchvondem
einfallendenLicht.DieSinnesempndung„Farbe“
eines Objekts hängt vom Betrachter ab. Um
eineFarbdierenzzwischenzweiGegenständen
zu bestimmen, müssen diese gleichzeitig unter
kontrollierten Lichtverhältnissen betrachtet werden.
2.1 Gerätebeschreibung
Das Spektralphotometer sph xs1 ermöglicht eine
objektive Bestimmung des Farbabstandes zwischen
einer Farbprobe und einem gegebenen Farbstandard.
Die 45°/0°-Messgeometrie - Messung bei 0°, Zirkular-
beleuchtung bei 45° - entspricht der DIN-Norm 5033.
Ausgestattet ist das sph xs1 mit einem hoch-
auösendenundkontrastreichenO-LEDDisplay.
DerexterneexibleMesskopfbesitzteinenkleinen
MesseckundermöglichtsomitauchdasMessen
an kleinen und gekrümmten Proben in beliebigem
Winkel. Der Messkopf weist zudem eine langlebige
und wartungsfreie LED-Lichtquelle zur Messung auf.
Die Auslösung der Messung erfolgt wahlweise über die
Tastatur oder direkt über den Messkopf.
Die echte Spektralmessung gewährleistet eine
hervorragende Langzeit-Reproduzierbarkeit.
Bis zu 1000 Farben bzw. 300 Farben mit Remissions-
Spektrum plus 1000 Farbstandards können im nicht-
üchtigenSpeicherdessphxs1abgelegtwerden.
Der Datenaustausch mit der optional erhältlichen
ColorDaTra-Software erfolgt über die integrierte USB-
Schnittstelle oder über Bluetooth oder WLAN.
2.2 Messprinzip
Das Farbmessgerät sph xs1 arbeitet nach dem
Spektralverfahren, welches als die präziseste Messmethode
gilt.DieProbewirdmiteinerdeniertenLichtquelle
beleuchtetunddasvonderOberächeremittierteLichtwird
spektral gemessen.
DadieOberächenfarbenvonderBeleuchtungsquelle
abhängigsind,mussdasreektierteSpektrummiteiner
standardisierten Lichtquelle gewichtet werden. Das
resultierende Spektrum wird dann mit den drei Spektren,
welcheaufderRot-,Grün-undBlauempndungdes
menschlichen Sehsystems basieren, bewertet und man
erhält die drei Farbwerte X, Y und Z.
WiebeidenLichtquellensinddiedreiEmpndungs-
funktionen des menschlichen Auges für einen 2°- als
auch einen 10°-Beobachtungswinkel standardisiert. Diese
Unterscheidungistnötig,dadieFarbempndungvom
Beobachtungswinkel abhängig ist.
Messprinzip
ColorLite GmbH | sph870/sph900
10
Die gemessenen Farbwerte müssen immer mit der
verwendeten Standardlichtart und dem Beobachtungswinkel
angeben werden. Da dies subjektive Größen sind, ist
es sinnvoll, die Grundfarbwerte (Normspektralwerte) X,
Y und Z in andere Farbwerte umzurechnen, welche der
Farbempndung,bezogenaufdieDierenzzwischen
zwei Farben, ähnlich ist. Hierzu gibt es eine Vielzahl von
Farbsystemen,z.B.:Yxy,L*a*b*oderL*u*v*.
FarbdierenzenΔE,alsoUnterschiedezwischenzweiFarben,
werdenausderSummederDierenzenderdreiFarbwerte
für einen bestimmten Farbraum berechnet.
3 Geräteübersicht

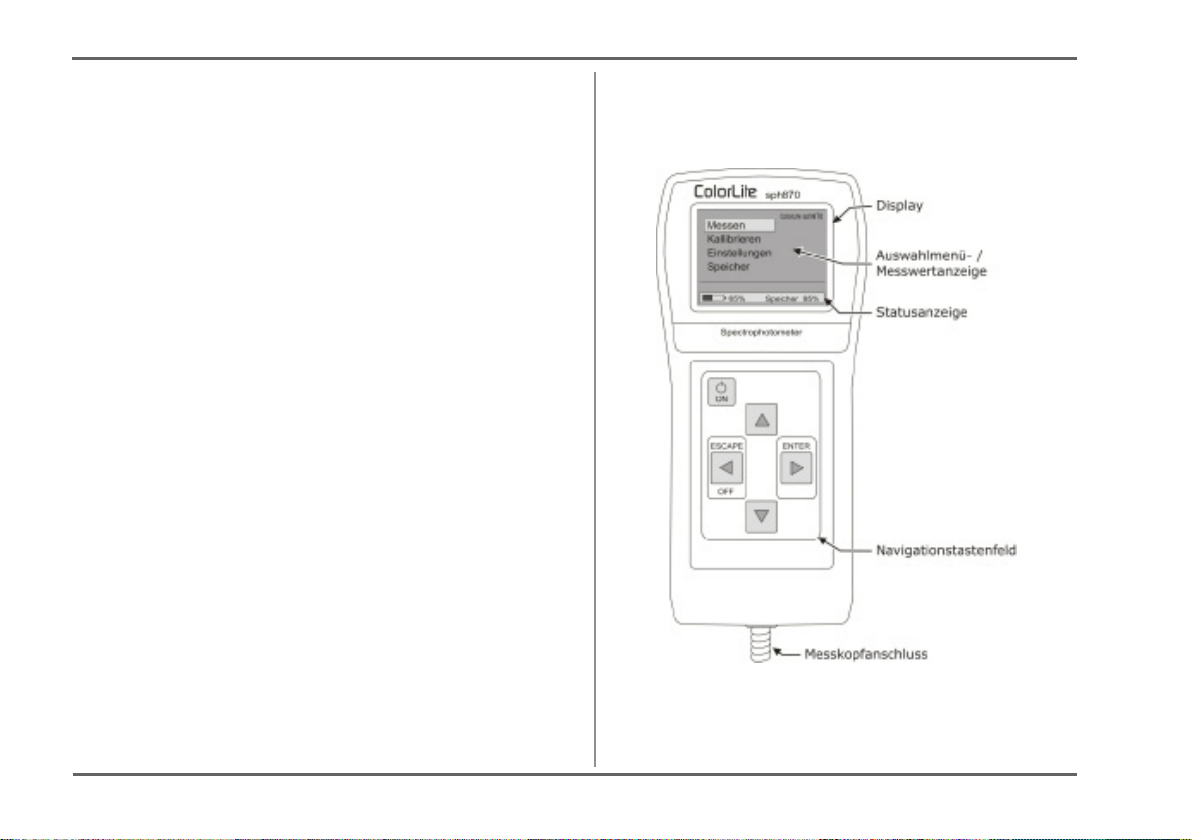

3.1 Bedien- und Anzeigeelemente
Abb. - Anzeige- und Bedienelemente am Beispiel des ColorLite
sph870
Geräteübersicht
