Cornelius CTP-20 Guida all'installazione

IMICORNELIUSINC.

OneCorneliusPlace

Anoka,MN.55303--6234

Telephone1-800-238-3600

Facsimile1-800-258-0255

www.cornelius.com

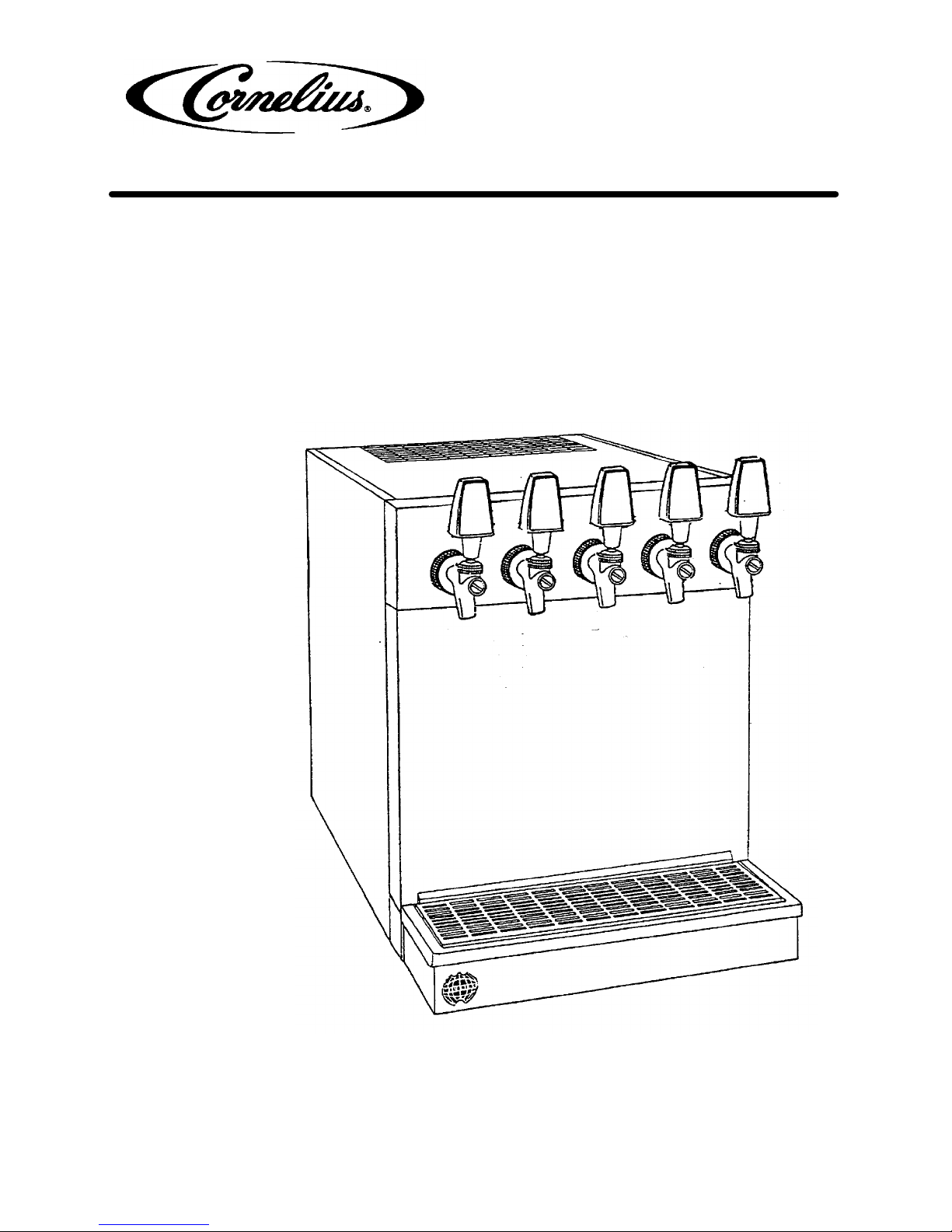

ILLUSTRATEDPARTSLIST

CTP-20 PRE-MIXDISPENSER

MODELNO.

ManualPartNo.569030057

10-15-2001

ãIMICorneliusCo., 2001

CTP-20 1 of3

IMICORNELIUSINC.

OneCorneliusPlace

Anoka,MN.55303--6234

Telephone1-800-238-3600

Facsimile1-800-258-0255

www.cornelius.com

ILLUSTRATEDPARTSLIST

CTP-20 PRE-MIXDISPENSER

FIGURE1. GENERALASSEMBLY

ManualPartNo.569030057

10-15-2001

ãIMICorneliusCo., 2001 CTP-20

2 of3

IMICORNELIUSINC.

OneCorneliusPlace

Anoka,MN.55303--6234

Telephone1-800-238-3600

Facsimile1-800-258-0255

www.cornelius.com

ILLUSTRATEDPARTSLIST

CTP-20 PRE-MIXDISPENSER

Item

No.PartNo.Name

1 230395 GrilleHood (No LongerAvailable)

2 550136 DecalCocaColaBack

3 550195 GrommetStrip

4 400284 Screw No.6PHB20

5 400288 ScrewMA6-32 X1/4TAPR

6 230082 BrktLH CondenserSupport

(No LongerAvailable)

7 230083 BrktRH CondenserSupport

8 550088 Cond Coil

9 230509 Shroud Fan Small

10 350017 Blade Fan

11 350095 MotorFan 120V60HZ

350096 MotorFan 230V50/60HZ

12 230113 BrktMtrFan

13 320389000 Bushing Snap

14 230280 BoxOnlyElec

15 260151 Evap Coil Assy

16 230233 CoverElecBox

17 186074001 ControlIceBank

18 350137 ReceptacleSingle

19 186564000 StrainRelief

20 350126 CordPwr

21 260969 KitComp 1/3HP120V60HZ

260967 KitComp 1/3HP230V50HZ

26972 Comp 1/3HP240V60HZ

350148 Relay1/3HP120V60HZ

350151 Relay1/3HP230V50HZ

350152 Relay1/3HP240V60HZ

350108 Overld 1/3HP120V60HZ

350106 Overld 1/3HP230V50HZ

350107 Overld 1/3HP240V60HZ

22 398034400 PinHitch

23 20223010 WasherFt .489 I.D.

24 189723000 GrommetCmpr

25 350158 SleeveCompressor

26 550135 DecalCocaColaSide

27 400285 ScrewYokeBecker

(No LongerAvailable)

700204 ValYkShnk

151202039 ValHdPre-MixSelfClosing

Item

No.PartNo.Name

28 FlavorTab (SpecifyFlavorand

Valve)

29 700196 Knob Asy

30 700202 ValPrmx7/16-20 Becker

31 230283 FrontValve 4-Fl

(No LongerAvailable)

230703 FrontValve 5-Fl

(No LongerAvailable)

230707 FrontValve 6-Fl

(No LongerAvailable)

32 550173 Cup Rest

33 550172 DripTray

34 230586 TraySkirt

35 650036 Tubg Drain

36 230041 BrktMtrAgit

37 230304 HeatShrink

38 350082 MotorAgit5W120V60HZ

350083 MotorAgit25W230V50HZ

39 400411 Gasket

40 350007 Blade Agitator120V60HZ

350008 Blade Agitator230V50HZ

41 186610000 PinSprg

42 400244 NutPack 7/16-20

43 31525002 O-Ring .176 I.D.

44 ItemNotUsed

45 77080101 FitgBarb 1/4x7/16-20

46 318858000 Clamp

47 650054 Tube Poly.156 I.D.(Sold bythe

Foot)

48 260261 Coil Setof5(No LongerAvailable)

260262 Coil Setof6(No LongerAvailable)

49 230150 HolderCntlTemp

50 260066 Cabinet

51 230484 PanelAirStop (No Longer

Available)

52 550035 Bushing

53 500134 Leg

CompressorAss’yinclude:Compressor,

Relay,Overload,Grommetsand Sleeves.

ManualPartNo.569030057

10-15-2001

ãIMICorneliusCo., 2001

CTP-20 3 of3
