Dormakaba RCI 3513-DM Manuale utente

INSTALLATION

RCI 3513-DM

DUAL MONITOR CABINET LOCK

© 2018 dormakaba Canada Inc

www.dormakaba.us • Phone: 1.800.265.6630 • Fax: 1.800.482.9795 • E-mail: [email protected]IS3513DM

PCN18041

R12-18TG

2-3/4"

(70mm)

7/8"

(22mm)

1-1/4"

(31mm)

1-3/16"

(30mm)

3-11/16"

(93mm)

1-1/4"

(32mm)

Connect to

appropriate

DC voltage

N/C

C

N/O

(See wiring diagram)

N/O

C

N/C

Door Monitor

Switch

Locking Pin

Monitor Switch

Fail Secure Fail Safe

Instructions For Lock Mode Change

1. Remove the 2 screws on the bottom.

2. Remove base plate and solenoid.

3. Turn assembly 180º and install into

housing.

NOTE: Care should be taken to

prevent damage to switch lever.

4. Insert the two screws.

© 2018 dormakaba Canada Inc

www.dormakaba.us • Phone: 1.800.265.6630 • Fax: 1.800.482.9795 • E-mail: [email protected]

NO

NC

C

GREEN

YELLOW

BLACK

125VAC; 3A / 30VDC; 2A

NO

NC

C

ORANGE

BLUE

BLACK

3/8" (10mm)

11/16" (17mm)

3/8" (10mm)

1-3/16" (30mm)

11/16" (18mm)

15mm (0.61")

Min. 20mm

(0.79")

18mm (0.71")

10mm (0.39")

10mm (0.39")

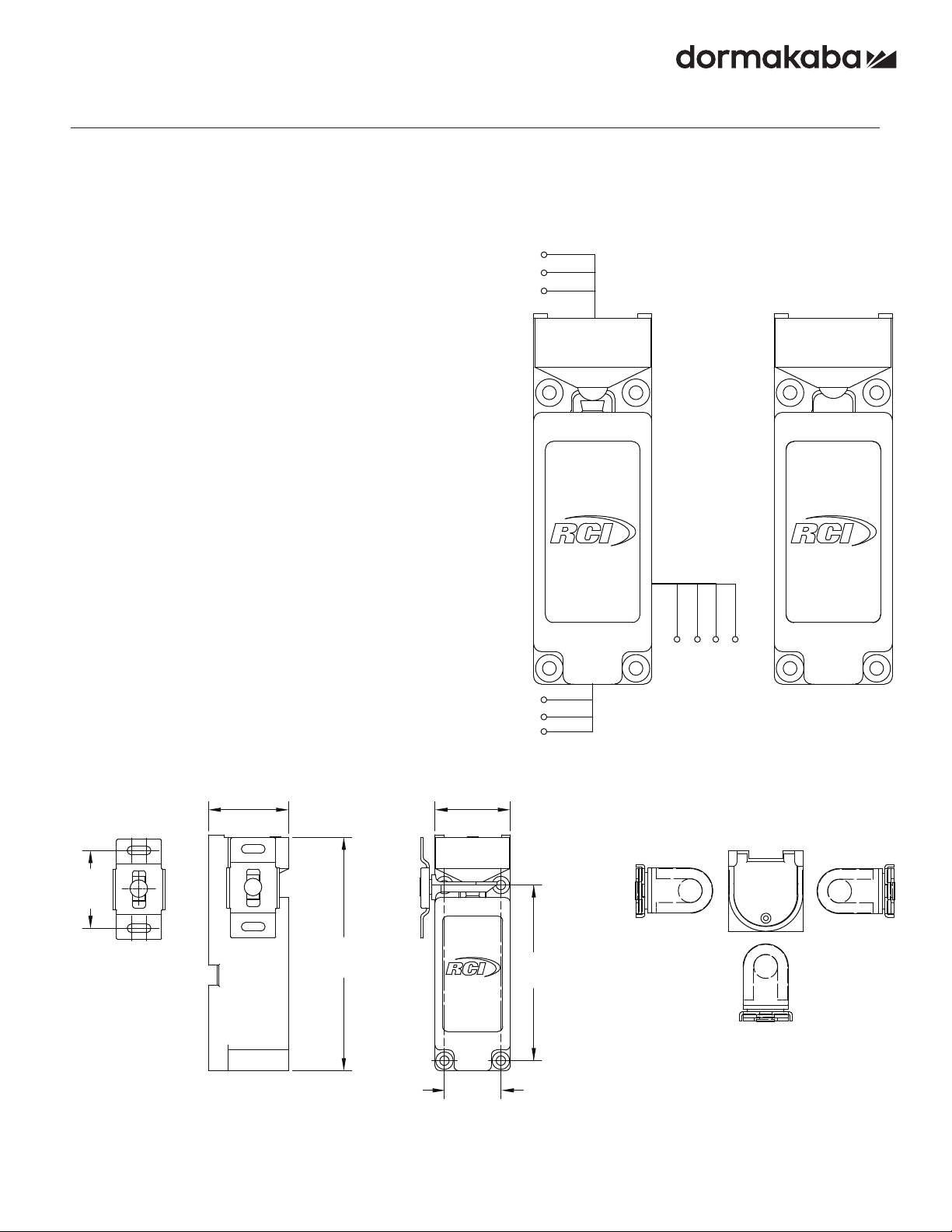

Installation Dimensions

Swinging Cabinet Door

Sliding Cabinet Door

Locking Pin Monitor Switch Wiring Diagram

125VAC; 1A / 30VDC; 0.5A

Door Monitor Switch Wiring Diagram

Cabinet Lock Dual Voltage Wiring Diagram

12VDC (200mA)

RED

BLUE

YELLOW

BLACK

12VDC

GND

Cabinet Lock Dual Voltage Wiring Diagram

24VDC (100mA)

RED

BLUE

YELLOW

BLACK

24VDC

GND

NO

NC

C

YELLOW

GREEN

BLACK

Fail Safe Fail Secure

Install rubber pad in between the mounting

surface and catch to secure catch position

Rubber pad
