eao 51 Series Manuale utente
Drucktasten und Leuchtmelder, BR51
Pushbuttons and indicators, Series 51
Series 51 / 04-2021 / Rev.01 / 700.051.01.4
DE
FR
NL
EN
SV
IT
ES
Montageanleitung
Assembly instruction
Notice de montage
Istruzioni di montaggio
Monteringsanvisning
Montagehandleiding
Instrucciones de montaje
https://eao.com/assembly-instructions
– 2 –
Sicherheitshinweise / Safety instructions Series 51
VORSICHT
Vor Installations- oder Servicearbeiten Stromversorgung
unterbrechen, um Stromschläge zu vermeiden.
CAUTION
To prevent electric shocks, disconnect source before instal-
ling or servicing.
ATTENTION
Avant tout travail d‘installation ou de maintenance, couper
impérativement l‘alimentation électrique an d‘éviter tout
risque de choc électrique.
ATTENZIONE
Per evitare il rischio di folgorazione, staccare il collegamen-
to elettrico prima di eseguire interventi di assistenza e di
installazione.
OBSERVER
Aryt matningsspänningen före installations- eller drvicearbete
för att undvika elektriska stötar.
VOORZICHTIG
Voor de installatie- of servicewerkzaamheden de stroomvoor-
ziening onderbreken om een elektrische schok te voorkomen.
ATENCIÓN
Para evitar el riesgo del descarga eléctrica , desconectar la
conexión antes de realizar intervenciones de asistencia o de
instalación.
– 3 –
Einbau / Assembly Series 51
Flache Bauform/Flush design/Affleurant type de montage/Filo-pannello mon-
taggio/Verzonken montage/Försänkt typ/Diseño plano (1)
21.2+0.2
0 27.2+0.2
0
21.2+0.2
0
25min.
25min.
24min.
24min. 30min.
25min.
Ø22.3+0.3
0
R1max.
max. 6 mm
max. 0.5 Nm
01-907
A
1a
1b 1c
1d
A siehe Lötanleitung
see soldering instruction
voire instruction de brasage
vedi istruzione per la brasatura
se lödanvisning
zie soldeerinstructie
véase instrucción de soldatura
– 4 –
Einbau / Assembly Series 51
Erhabene Bauform/Raised design/Débordant type de montage/ Sporgente
montaggio/Verhoogd montage/Förhöjd typ/Diseño elevado (2)
18min.
24min.
18x24
18x18/Ø18
18min.
15+0.1
0
Ø16.2+0.2
0
Ø16.2+0.2
0
1.7 0
-
0.1
max. 6 mm
A
max. 0.5 Nm
01-907
2a
2b 2c
2d
A siehe Lötanleitung
see soldering instruction
voire instruction de brasage
vedi istruzione per la brasatura
se lödanvisning
zie soldeerinstructie
véase instrucción de soldatura
– 5 –

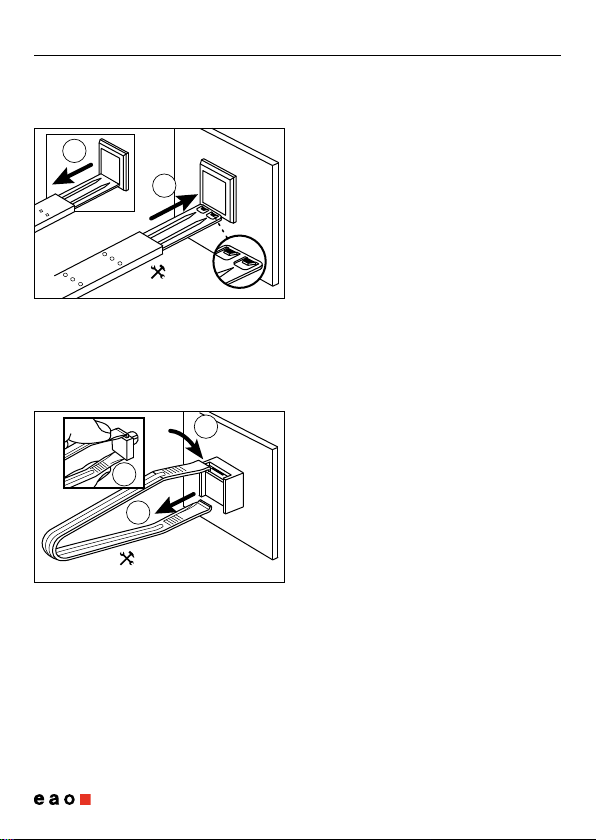

Ausbau / Disassembly Series 51
Flache Bauform/Flush design/Affleurant type de montage/ Filo-pannello
montaggio /Verzonken montage/Försänkt typ/ Diseño plano
561-9730.0
2
1
6
02-905
2
3
1
Erhabene Bauform/Raised design/Débordant type de montage/ Sporgente
montaggio/Verhoogd montage/Förhöjd typ/Diseño elevado
– 6 –
– 7 –
– 8 –
Informationen / Informations Series 51
Zulassungen/Approvals/ Autorisations / Approvazioni/Godkännanden/Goedkeu-
ringen/Autorización
EAO AG
Tannwaldstrasse 88 Phone +41 62 286 91 11
4600 Olten, Switzerland Fax +41 62 296 21 62
www.eao.com
© 2010 by EAO AG
GB Contacts in one section must be same polarity
F Les contacts dans la partie ON doivent être de
même polarité
EN / IEC 61058, UL: File E 51383
