Edimax ES-5844P Manuale utente

Content Table

English ..............…………...............……………... 2

Český ................................................................... 6

Deutsch .............................................................. 10

Español .............................................................. 14

Français ............................................................. 18

Italiano ............................................................... 22

Magyar ............................................................... 26

Nederlands......................................................... 31

Polski ................................................................. 35

Português .......................................................... 40

Русский.............................................................. 45

Türkçe ................................................................ 50

English

1. Overview

This 8 ports desktop Fast Ethernet switch meets the demand of

bandwidth. This desktop switch seamlessly integrates with the rest of the

network through its auto-negotiating and non-blocking design. To break

through the bottlenecks at the core of network, the switch provides up to

1.6Gbps aggregate bandwidth, seamless migration and a cost effective

method to bring high-speed networking to the desktop.

PoE allows power to be supplied directly to connected devices, such as

Wireless AP or VoIP Phones, through the existing LAN cables. By

supplying the power endpoint, you can centralize power distribution and

backup without the need to increase the infrastructure. The PSE switch

complies with IEEE 802.3af and its advanced auto-sensing algorithm

enables power devices (PD) discovery, classification, current limit, and

other necessary functions. It also supports high safety with short circuit

protection and power-out auto-detection to PD.

2. Checklist

Before you start with the installation of the Switch, verify that the package

contains the following:

•The 8 Ports Fast Switch with 4 PoE

•AC Power Cord

•This User's Manual

Please notify your sales representative immediately if any of the before

mentioned items is missing or damaged.

3. Installing the Switch

With the Plug-and-Play design, the Fast switch is easy to install and use.

The network and port status can be easily monitored and also

trouble-shooting van be done via diagnostic LEDs. Wiring auto crossover

on all ports of the switch also allows the connection to the server or PC to

free from cabling problems.

•In the switch, TP port supports MDI/MDI-X auto-crossover, so both

types of cable, straight-through (Cable pin-outs for RJ-45 jack 1, 2, 3,

6 to 1, 2, 3, 6 in 10/100M TP) and crossed-over (Cable pin-outs for

RJ-45 jack 1, 2, 3, 6 to 3, 6, 1, 2) can be used.

•Use Cat. 5 grade RJ-45 TP cable to connect to a TP port of the switch

and the other end is connected to a network-aware device such as a

workstation or a server.

•Repeat the above steps, as needed, for each RJ-45 port to be

connected to a Fast 10/100 TP device.

•For Fast Ethernet TP network connection

⎯The grade of the cable must be Cat. 5 or Cat. 5e with a maximum

length of 100 meters.

•Insert the power cord. The embedded internal power unit using

different AC power cord is available for different areas.

PSE TP Switch with Powered Device (PD)

•Connect the PSE switch to an AC power source.

•Install the TP media cable to the IEEE 802.3af PD for port 1 to 4.

Note: The switch can work as a pure switch that connects to non-PoE

devices.

•Install the media cable for network connection.

•Port 5 to 8 are pure TP ports for non-PoE devices.

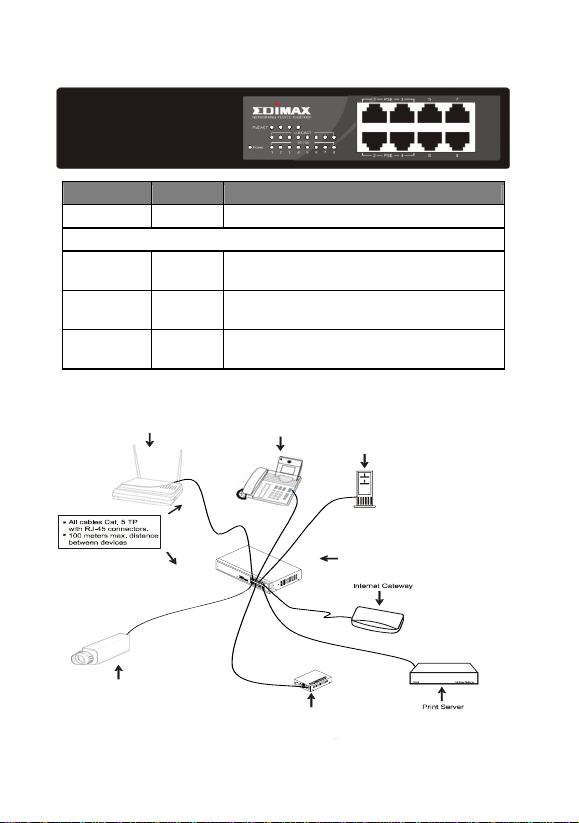

4. LED Description

LED Color Function

Power Green Lit when DC power is coming up

Fast Switch TP Port 1 to 8

PoE Act

(Port 1 to 4) Green Lit when PoE feeding power is active

Link/Act Green

Lit when TP connection is good

Blinks when any traffic is present

10/100Mbps Green

Lit green when 100Mbps speed is active

Off when 10Mbps speed is active

5. Connecting to 10/100Mbps Device and PD

8-Port Fast Switch with 4 PoE

VoIP Phones

Security Cameras

W LAN AP’s

Em ail Server

6. Specifications

•Standards : IEEE802.3 / 3u / 3x and 802.3af Power over Ethernet

•Transmission : 10/100Mbps supports full or half duplex

•Data Transfer Rate : PPS (packets per second)

Speed Forwarding Rate

100Mbps 148,800 PPS

10Mbps 14,880 PPS

•MAC Address and Self-learning : up to 1K

•Buffer Memory : 96Kbyte on chip frame buffer

•Flow Control : IEEE802.3x compliant for full-duplex, Backpressure

flow control for half-duplex

•Switching Method : Store & forward

•Network Interface : 8 10/100Mbps RJ-45 ports

•UTP Cable : 10BASE-T: UTP Cat. 3, 4, 5 or up, 100BASE-TX: UTP

Cat. 5 or up

•PSE Power Feeding Supports : (Port 1 to 4)

“Endpoint” via TP pin 1, 2, 3, 6

•Diagnostic LEDs :

System LED – Power

PoE LED – PoE Act (Port 1 to 4)

Per Port LED – Link / Act, 10/100Mbps

•Power Requirement : AC Line

Voltage / Frequency 100-240V / 50-60Hz

Consumption

Max. 4W (in case no PD device

connected) or Max. 65W (with 4 x 15.4W

PoE devices connected)

•Operation Temperature : 0°to 40°C

•Operation Humidity : 10% to 90%

•Storage Temperature : 0°to 55°C

•Dimensions : 44(H) ×220(W) ×130.5(D) mm

•Complies with FCC Part 15 Class A, CE Mark Approval

Note : To connect this device to a Router, Bridge or Switch, please refer

to the corresponding device's technical manual.

Český

1. Přehled

8-portový, stolní přepínačve standartu Fast Ethernet uspokojí potřeby

jestli jde o šířku pžsma. Tento přepínačse bez problému integruje se

zbylou částí sítědíky automatické negociaci a fungujíc neblokujícím

způsobem. Pro to aby se obešly „úzké průchody” v jádru sítě, přepínač

nabízí šířku pásma dosahující 1,6 Gbps, bezproblémovou migraci a

úspornou metodu realizace rychlé práce v síti z úrovněstolu.

Standard PoE zajišťuje bezprostřední dodání napájení do připojených

zařízení jako bezdrátové AP nebo telefony VoIP, prostřednictvím

existujících kabelůlokální sítě(LAN). Díky koncovému napájecímu bodu

je možné centralizovat distribuci výkonu a záložní napájení, anižby se

musela zvětšovat infrastruktura. PřepínačPSE je shodný se standardem

IEEE 802.3af a algoritmus implementovaný v přepínači automatického

poznávání zajišťuje: odhalování a klasifikaci příjmacích zařízení (PD) a

také zjistit omezení napětí proudu a jiné nezbytné funkce. Přepínačtaké

nabízí vysokou úroveňbezpečnosti, díky ochraněpřed zkraty a

automatikému odhalování vypnutí přijímacích zařízení.

2. Kontrolní seznam

Před začátkem instalace přepínače je třeba ověřit zda balení obsahuje

následující části:

•8-portový přepínačs 4 PoE;

•Proudový kabel (střídavý proud);

•Tato uživatelská příručka.

V případě, že kterákoliv z těchto částí je poškozená (nebo chybí v balení),

je třeba o tom informovat prodejce.

3. Instalace přepínače

Díky konstrukci typu „Plug-and-Play”, přepínačse snadno instaluje a

používá. Stav sítěa portu je možno snadno monitorovat a diagnostické

diody LED umožňují rychlé odhalování požkození. Mimo to automatické

krosování kabelůve všech portech přepínače umožňuje získání spojení

se serverem nebo počítačem PC pro vyhnutí se problémům spojených s

kabely.

•Port TP přepínače obsluhuje automatické MDI/MDI-X, proto je možné

použití obou typůkabelů: bezprostřední styky (styky kabelu pro RJ-45

1, 2, 3, 6 do 1, 2, 3, 6 ve 10/100M TP) a (styky kabelu pro RJ-45 1, 2,

3, 6 do 3, 6, 1, 2);

•Pro spojení s portem TP přepínačeje třeba pužívat kabely RJ-45 TP

kategorie 5, při čem druhý konec kabelu je spojen na síťové zařízení,

které poznává, jako: pracovní stanice nebo server;

•Opět opakovat tyto etapy pro každý port RJ-45, který má být spojený

se Fast 10/100 TP;

•V případěsíťového Fast Ethernet TP:

⎯je třeba použít kategorie 5 nebo 5e, maximální délky 100 metrů;

•Spojit proudový kabel. V případějiných zemí je dostupný vestavěný

vnitřní transformátor, pro který je jiný kabel.

PřepínačPSE TP s přijímacím (PD)

•Spojte přepínačPSE do proudu (střídavý proud);

•Spojte kabel nosníku TP do přijmacího IEEE 802.3af (port 1 do 4);

Pozor: Přepínačmůže pracovat jako jen přepínač, nabízející spojení

se zařízeními vykonanými ve standardu jiném PoE.

•Nainstalujte kabel nosníku pro zajištění síťového;

•Porty 5 až 8 jsou čistými porty TP pro zařízení vykonaná ve standardu

jiném PoE.

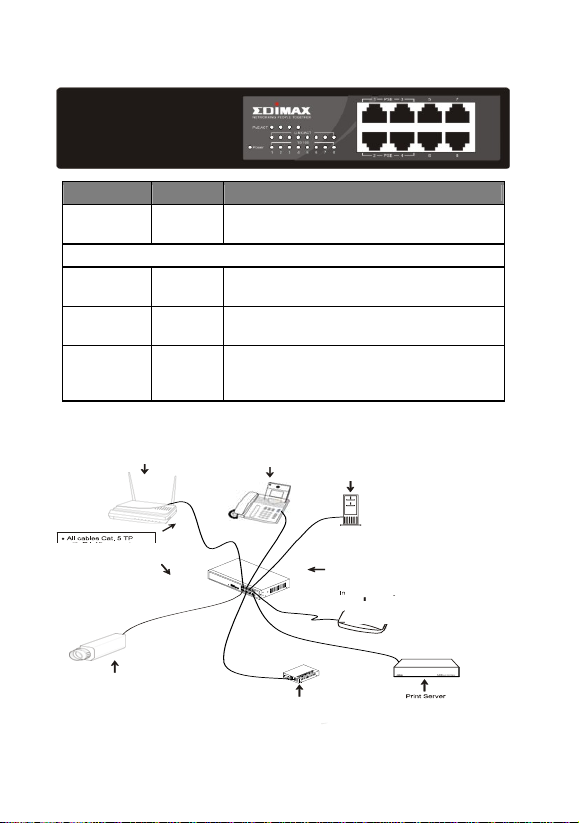

4. Popis diod LED

Dioda LED Barva Funkcje

Power Zelená

Rozsvěcuje se, když se objevuje napájení

DC.

Rychlý TP (porty 1 až 8)

PoE Act

(Port 1 až 4) Zelená Rozsvěcuje se, když je napájení PoE

aktivní.

Link/Act Zelená

Rozsvěcuje se, když je spojení TP správné.

Bliká když je v síti provoz.

10/100 Mbps Zelená

Rozsvěcuje se, když je aktivní rychlost

zasílání 100 Mbps. Zhasíná když je aktivní

rychlots 10 Mbps.

5. Připojení 10/100 Mbps a příjmacího (PD)

8-Port Fast Switch with 4 PoE

VoIP Phones

S ecurity C am eras

W LAN AP’s

AP sítěWLAN Telef on

VoIP

Em ail S erver

Server elektronické

ošt

Bez

ečnostní kamer

chl

ortov

ře

ínačs 4 PoE

Internetová brána

Server v

tisků

Pří

mací zařízen

6. Specyfikace

•Standardy: IEEE802.3 / 3u / 3x a 802.3af Power over Ethernet;

•Transmise: Obsluha 10/100 Mbps (plný duplex nebo půduplex);

•Rychlos posílání: v PPS (pakety za vteřinu):

Rychlost Rychlost posílání

100 Mbps 148.800 PPS

10 Mbps 14.880 PPS

•Adresa MAC a automatická: do 1 K;

•Buforová: 96 Kb v buforu rámečku paměti;

•Řízení provozu: shodné s IEEE802.3x (plný duplex), Řízení provozu

s mechanismem backpressure (půduplex);

•Metoda přepínání: Zapamatuj a pošli;

•Síťový interfejs: 8 portůRJ-45 10/100 Mbps;

•Kabel UTP: 10BASE-T: UTP kategorie 3, 4, 5 nebo vyšší,

100BASE-TX: UTP kategorie 5 nebo vyšší;

•Obsluha napájení: (Port 1 až 4);

Koncový bod TP 1, 2, 3, 6;

•Diagnostické diody LED:

System LED – Power

PoE LED – PoE Act (Port 1 do 4)

Per Port LED – Link / Act, 10/100Mbps

•Požadavky týkající se napájení: napájení střídavým proudem

Napětí/Frekvence 100-240 V / 50-60Hz

Odběr elektrického

proudu

Maximálně4 W (v případězapojených

zařízení) nebo maximálně65 W (s 4

zapojenými zařízeními PoE

(4 x 15,4 W)

•Teplota při práci: 0 – 40°C;

•Vlhkost při práci: 10 – 90%;

•Teplota skladování: 0 – 55°C;

•Rozměry: 44 (Výška) ×220 (Šířka) ×130,5 (Hloubka) mm;

•Shoda s FCC Část 15 Třída A, Potvrzení o CE.

Pozor: pro spojení zařízení k routeru, Můstku nebo přepínači je třeba

využít technické příručky těchto zařízení.

Altri manuali per ES-5844P

Indice

Lingue:

Altri manuali Edimax Interruttore

Edimax

Edimax ES-5824PHG Manuale utente

Edimax

Edimax ES-5226RS Manuale utente

Edimax

Edimax ES-5816P Manuale utente

Edimax

Edimax ER-5390P Manuale utente

Edimax

Edimax EK-PS2P Manuale utente

Edimax

Edimax 9-Port Desktop Ethernet Hub ER-5390S Manuale utente

Edimax

Edimax ES-3116RL Manuale utente

Edimax

Edimax EU-HB4S Manuale utente

Edimax

Edimax ES-5160G+ V2 Manuale utente

Edimax

Edimax EU-PC2C Manuale utente

Edimax

Edimax 24 10 Manuale utente

Edimax

Edimax ES-5224RM+ Manuale utente

Edimax

Edimax 16 Port Nway Fast Ethernet PoE Web Smart... Manuale utente

Edimax

Edimax ES-1024 Manuale utente

Edimax

Edimax ES-5816PHG Manuale utente

Edimax

Edimax EU-HB4M Manuale utente

Edimax

Edimax GS-5424PLC V2 Manuale utente

Edimax

Edimax ES-5160G+ Manuale utente

Edimax

Edimax ES-3124RE+ Manuale utente

Edimax

Edimax EK-UAK2 Guida di riferimento

Edimax

Edimax SP-1101W Manuale utente

Edimax

Edimax ES-1008PH Manuale utente

Edimax

Edimax ES-5800D+ Manuale utente

Edimax

Edimax ES-5800G V2 Manuale utente

Manuali Interruttore popolari di altre marche

URC

URC Total Control MFS-8 Manuale utente

Azbil

Azbil HPQ-D11 Manuale utente

Sony

Sony DFS-900M Manuale utente

SICK

SICK i17S Manuale utente

F&F

F&F SZR-277 Manuale utente

Shure

Shure UAMS/BK Manuale utente

Dräger

Dräger X-zone Switch Off Manuale utente

Asco

Asco Joucomatic 349 Series Manuale utente

BT Mini Hub Manuale utente

D-Link

D-Link DES-1226G Manuale utente

Johnson Controls

Johnson Controls FS80-C Manuale utente

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuale utente

MicroNet

MicroNet SP1200A Manuale utente

Ruijie

Ruijie RG-PF2920 Series Manuale di installazione e funzionamento

Altinex

Altinex DA1914SX Manuale utente

MiLAN

MiLAN MIL-SM2401M Manuale utente

RJM

RJM MASTERMIND PBC/6X Manuale utente

Atlas

Atlas MMK-KVM8 Manuale utente
