ELIT 5612 II Manuale utente

BrukermanualRUKERVEILEDNI

ELIT 5612 II, JORDSYSTEMTANG

User manual page 28

- 1 -

INNHOLD

Ⅰ.Merknad...........................................................................................3

Ⅱ.Kort introduksjon..............................................................................5

Ⅲ.Spesifikasjon....................................................................................7

1. Modeller………........................................................................7

2. Områder og nøyaktighet ved måling……................................7

3.Tekniske spesifikasjoner….......................................................8

4. Referanseforhold……..............................................................9

5. Variasjoner i nominelt arbeidsområde....................................9

Ⅳ.Instrumentets struktur....................................................................10

Ⅴ.Flytende krystall display.................................................................11

1. LCD Skjerm...........................................................................11

2. Beskrivelse av spesielle symboler........................................12

3. Illustrerte eksempel...............................................................13

Ⅵ.Bruksmetode……. .......................................................................14

1. Starte opp.............................................................................14

2. Slå av….. .............................................................................15

3. Motstandsmåling………........................................................16

4. Strømmåling…………..........................................................17

5. Data registrering og lagring..................................................18

6. Data tilgang..........................................................................19

7. Alarm innstillinger... .............................................................19

8. Tilgang til alarm grenseverdi................................................20

9. Slett data.............................................................................20

Ⅶ. Måleprinsipp………….................................................................21

1. Prinsipp ved motstandsmåling………...................................21

- 2 -

2. Prinsippet ved strømmåling……...............................................21

Ⅷ. Målemetode ved jordresistansmåling……….................................22

1. Komplekse jordingssystemer………........................................22

2. Små jordingssystem………….….............................................23

3. Enkeltstående jordingssystem................................................24

Ⅸ. Laster…………............................................................................27

I. Merknad

For å kunne utnytte instrumentet best mulig bør en:

1. Lese denne bruksanvisningen nøye.

2. Overholde bruker advarslene presentert i denne manualen.

3. Under enhver omstendighet bør en være spesielt

oppmerksom på sikkerhet.

4. Forstå innstillingene på metret.

5. Legg merke til teksten merket på instrument og bak på meter.

6. Før en begynner å bruke instrumentet bør en presse

tangåpner inn 1-2 ganger for å sikre at kjevene er godt lukket.

7. Ved oppstart av instrumentet, IKKE trykk på avtrekkeren, eller

klemme rundt noen leder. Instrumentet gjennomgår en

automatisk selvtest.

8. Før den automatiske kontrollen er gjennomført og "OL Ω"

symboler er vist, skal det ikke måles.

9. Tangkjeftens kontaktflater må holdes rene, og skal ikke

poleres med etsende og grove materialer.

10. Unngå vridninger av tangkjeftens målehode.

- 3 -

11. Instrumentet vil ha en summelyd under måling, og det er helt

normalt.

12. Målestrømmen bør ikke overskride øvre grense for Meter.

13. Ta ut batteriene i tilfelle Meter skal være inaktiv i lang tid.

14. Demontering, kalibrering og vedlikehold av Meter skal

betjenes av autorisert personell.

15. Innholdet i denne bruksanvisningen som er merket med "*" er

begrenset til modell C +.

II. En kort introduksjon

Ytelsen til jordsystemstangen vises ved at den har:

1. Selvtest som starter umiddelbart.

2. Enkel 6 knapps betjening.

3. En økning av lyd og lys alarm.

4. Forbedret anti-støy evne og test stabilitet.

5. Lagrede data: 99 stk.

6. Bredere spekter: 0.01Ω-1200Ω.

7. Lavere strømforbruk: Maksimal drift 50mA.

ELIT’s jordsystemtangserie er mye brukt i jordmotstandsmåling ved

elverk, installasjon, tele, meteorologi, oljefelt, bygg og industri og på

elektrisk utstyr.

Jordsystemstengene trenger ingen ekstra elektroder.

Det er trygt, raskt og enkelt i bruk.

- 4 -

I tillegg vil også C+ jordsystemstangen være i stand til å måle

lekkasjestrøm og jordfeilstrøm i jordingssystemet

III. Spesifikasjon

1．Modeller

Modell Tangkjeft Måleområde Strømområde Lagring

Alarm

funksjon

ELIT5612+

65mm×32mm 0.01Ω-1200Ω

----

Units

√

ELIT5612C+ 65mm×32mm 0.01Ω-1200Ω 0.0mA-20.0A 99

Units

√

ELIT5613+

φ32mm

0.01Ω-1200Ω

----

Units

√

ELIT5613C+φ32mm 0.01Ω-1200Ω 0.0mA-20.0A 99

Units

√

Merk: “√” betyr tilgjengelig.

- 5 -

2. Områder og nøyaktighet til målingen

Modus

Område

Oppløsning

Nøyaktighet

Resistans

(motstand)

0.010Ω-0.099Ω

0.001Ω

（

＋

0.01Ω

）

0.10Ω-0.99Ω

0.01Ω

（

＋

0.01Ω

）

1.0Ω-49.9Ω

0.1Ω

（

＋

0.1Ω

）

50.0Ω-99.5Ω

0.5Ω

（

1.5%

＋

0.5Ω

）

100Ω-199Ω

1Ω

（

＋

1Ω

）

200Ω-395Ω

5Ω

（

＋

5Ω

）

400-590Ω

10Ω

（

10%

＋

10Ω

）

600Ω-880Ω

20Ω

（

20%

＋

20Ω

）

900Ω-1200Ω

30Ω

（

25%

＋

30Ω

）

*Strøm

0.00mA -9.00mA

0.05mA

（

2.5%

＋

1mA

）

10.0mA -99.0mA

0.1mA

（

2.5%

＋

5mA

）

100mA -300mA

1mA

（

2.5%

＋

10mA

）

0.30A-2.99A

0.01A

（

2.5%

＋

0.1A

）

3.0A-9.9A

0.1A

（

2.5%

＋

0.3A

）

10.0A-20.0A

0.1 A

（

2.5%

＋

0.5A

）

Merk: "*" er begrenset til C+.

3. Tekniske spesifikasjoner

(Merk: "*" er begrenset til C +.)

Resistans måleområde: 0.01Ω-1200Ω.

Maksimal motstandsmåling oppløsning: 0.001Ω.

Gjeldende måleområde: 0.00mA-20.0A.

Frekvens: 50Hz/60Hz

Lagrede måledata: 99 stk.

- 6 -

Innstillingsutvalg av alarm ved grenseverdi ved motstandsmåling:

1Ω-199Ω.

Innstillingsutvalg av alarm ved grenseverdi ved strømmåling:

1mA-499mA.

Måletid: 0,5 sekunder.

Strømkilde: 6VDC (4 alkalisk batteri).

Arbeidstemperatur: -10°C til +55°C.

Relativ luftfuktighet: 10% RH til 90% RH.

LCD: 4-digital LCD, 47mm × 28.5mm.

Tangkjeftåpning: Lang kjeft 28mm; rund tangkjeft 32mm.

Netto Vekt (inkludert batterier): (Lang kjeft) 1160g; (rund kjeft) 1120g.

Dimensjon: (Med lang kjeft) LWH: 285mm × 85mm × 56 mm;

(Med rund kjeft) LWH: 260mm × 90mm × 66mm.

Isolasjon: Dobbelt isolert.

Skifter område: Automatisk.

Eksterne magnetiske felt: <40A / m.

Eksterne elektriske felt: ＜1V/m.

Motstandsmålefrekvens: ＞1KHz.

Data opplastingsovergang: RS232.

- 7 -

4. Referanse forhold

5. Variasjoner i det nominelle arbeidsområdet

- 8 -

IV. Instrumentets struktur

1. Lang tangkjeft: 65mmx32mm

2. Rund tangkjeft: Ø32mm

3. Utløser: for å åpne og lukke tangkjeft

4. HOLD Knapp: “fryse” verdi på display / lagre

5. POWER Knapp: Slå på / Slå av /*gå ut av /slette data

6. MEM Knapp: Data tilgang / slette data

7. AL Alarm Funksjons knapp: Alarm åpning / slå av alarm /

setting av alarmens grenseverdi.

8. Motstandsmåle knapp Ω(høyre pil knapp)

9. Strømmåle knapp A (venstre pil knapp)

10. Flytende krystall display (LCD)

Merk: "*" er for modell C+.

- 9 -

V. Flytende krystall display

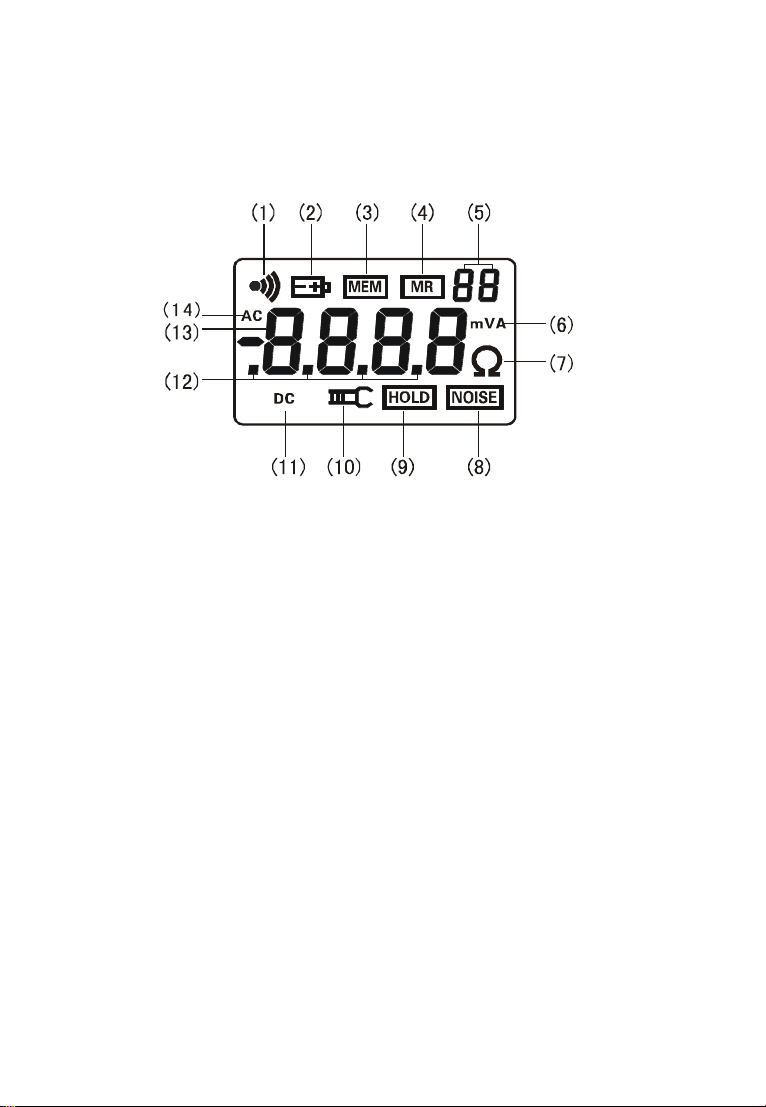

1. LCD Skjerm

(1). Alarm Symbol

(2). Symbol for lavt batterinivå

(3). Symbol for full datalagring

(4). Symbol for datatilgang

(5). 2-Digital Nr. Av datalagring

(6). Strømenhet

(7). Motstandsenhet

(8). Støysignal

(9). Data låsingssymbol

(10). Symbol for åpen tangkjeft

(11). Symbol for DC

(12). Desimalpunkt

(13). 4-digitals LCD figurdisplay

(14). Symbol for AC
