ESAB Caddy Mig C160i Manuale utente

1004190349 301 156 Valid for serial no. 924

CaddyR

Mig C160i

Bruksanvisning

Brugsanvisning

Bruksanvisning

Käyttöoh eet

Instruction manual

Betriebsanweisung

Manuel d’instructions

Gebruiksaanwi zing

Instrucciones de uso

Istruzioni per l’uso

Manual de instruções

Ïäçãßåò ÷ñÞóåùò

Instrukcja obs³ugi

Návod k pou¾ívání

Kezelési utasítások

Kasutusjuhend

Navod na pouitie

Priroènik z navodili

Lieto¹anas pamàcïba

Naudojimo instrukcija

-- 2 --

Rätt till ändring av specifikationer utan avisering förbehålles.

Ret til ændring af specifikationer uden varsel forbeholdes.

Rett til å endre spesifikasjoner uten varsel forbeholdes.

Oikeudet muutoksiin pidätetään.

Rights reserved to alter specifications without notice.

Änderungen vorbehalten.

Sous r serve de modifications sans avis pr alable.

Recht op wijzigingen zonder voorafgaande mededeling voorbehouden.

Reservado el derecho de cambiar las especificaciones sin previo aviso.

Ci riserviamo il diritto di variare le specifiche senza preavviso.

Reservamo--nos o direito de alterar as especificações sem aviso pr vio.

Äéáôçñåßôáé ôï äéêáßùìá ôñïðïðïßçóçò ðñïäéáãñáöþí ×ùñßò ðñïåéäïðïßçóç.

Zastrzegamy sobie prawo do wprowadzenia zmian.

Fenntartjuk az elözetes bejelentés nélküli változtatás jogát.

Výrobce si vyhrazuje právo na zmìnu údajû bez pøedcházejiciho upozomìni.

Výrobca si vyhradzuje právo na uskuto nenie zmien bez upovedomenia.

Tiek paturºtas tiesïbas bez iepriek¹ºja brïdinàjuma izmainït specifikàcijas.

Įmonėpasilieka teisękeisti specifikacijas be įspėjimo.

SVENSKA 3..............................................

DANSK 14................................................

NORSK 25................................................

SUOMI 36................................................

ENGLISH 47..............................................

DEUTSCH 58.............................................

FRANÇAIS 69.............................................

NEDERLANDS 80.........................................

ESPAÑOL 91..............................................

ITALIANO 102..............................................

PORTUGUÊS 113..........................................

ÅËËÇÍÉÊÁ 12.............................................

POLSKI 135.................................................

ÈESKY 146.................................................

MAGYAR 157................................................

SLOVAKI 168...............................................

SLOVENIJA 179.............................................

EESTI 190..................................................

LAT IE©U ALODÀ 201.......................................

LIETUVIŮK 212.............................................

SVENSKA

-- 3 --

TOCs

1 DIREKTIV 4.........................................................

2 SÄKERHET 4........................................................

3 INTRODUKTION 6...................................................

3.1 Utrustning 6................................................................

4 TEKNISKADATA 6...................................................

5 INSTALLATION 7....................................................

5.1 Placering 7.................................................................

5.2 Nätanslutning 7.............................................................

6 DRIFT 8.............................................................

6.1 Anslutningarochkontrollorgan 9..............................................

6.2 Användning 9...............................................................

6.3 Svetsautangas 10...........................................................

6.4 Trådmatningstryck 10.........................................................

6.5 Bytaochinfogatråd 11.......................................................

6.6 Skyddsgas 11...............................................................

6.7 Överhettningsskydd 11........................................................

7 UNDERHÅLL 12......................................................

7.1 Kontrollochrengöring 12......................................................

8 FELSÖKNING 12......................................................

9 RESERVDELSBESTÄLLNING 13.......................................

SCHEMA 223.............................................................

SLITDELAR 225.........................................................

TILLBEHÖR 226.........................................................

ARMREM 227............................................................

-- 4 --

C160is

1 DIREKTIV

FÖRSÄKRAN OM ÖVERENSSTÄMMELS

ESAB AB, Welding Equipment, SE--695 81 Laxå, Sverige, försäkrar under eget ansvar att svets-

strömkälla CaddyRMig C160i från serienummer 924 är konstruerade och provade i överensstämmel-

se med standard EN 60974--1 /--5 och EN 60974--10 (Class A) enligt villkoren i direktiv (2006/95/EG)

och (2004/108/EG).

--------------------------------------------------------------------------------------------------------------------------------------

Kent Eimbrodt

Global Director

Equipment and Automation

Laxå 2010--01--06

2 SÄKERHET

Användaren av en ESAB svetsutrustning har det yttersta ansvaret för de säkerhetsåtgärder som

berör personal i arbete med systemet eller i dess närhet. Säkerhetsåtgärderna skall uppfylla de

krav som ställs på denna typ av svetsutrustning. Innehållet i den här rekommendationen kan ses

som ett tillägg till de normala regler som gäller för arbetsplatsen.

All manövrering måste utföras av utbildad personal som är väl insatt i svetsutrustningens funktion.

En felaktig manöver kan skapa en onormal situation som skadligt kan drabba såväl operatör som

den maskinella utrustningen.

1. All personal som arbetar med svetsutrustningen skall vara väl insatt i:

Sdess handhavande

Snödstoppens placering

Sdess funktion

Sgällande säkerhetsföreskrifter

Ssvetsning

2. Operatören skall se till:

Satt ingen obehörig befinner sig inom svetsutrustningens arbetsområde vid start

Satt ingen person står oskyddad när ljusbågen tänds

3. Arbetsplatsen skall:

Svara lämplig för ändamålet

Svara dragfri

4. Personlig skyddsutrustning:

SAnvänd alltid föreskriven personlig skyddsutrustning som t ex skyddsglasögon, flamsäkra

kläder, skyddshandskar.

SSe till att inte använda löst sittande plagg såsom skärp, armband, ring etc som kan fastna,

eller ge brännskador.

5. Övrigt

SKontrollera att anvisade återledare är väl anslutna.

SIngrepp i elektriska enheter får endast göras av behörig personal.

SNödvändig eldsläckningsutrustning skall finnas lätt tillgänglig på väl anvisad plats.

SSmörjning och underhåll av svetsutrustningen får e utföras under drift.

-- 5 --

C160is

OBSERVERA!

Läs och förstå bruksanvisningen före installation och

användning.

Bågsvets och skärning kan vara skadlig för dig själv och andra var därför försiktig när du svetsar.

Följ din arbetsgivares säkerhetsföreskrifter so skall vara baserade på tillverkarens varningstext.

ELEKTRISK CHOCK - Kan döda

SInstallera och jorda svetsutrustningen enligt tillämplig standard.

SRör ej strömförande delar eller elektroder med bara händer eller med våt skyddsutrustning.

SIsolera dig själv från jord och arbetsstycke.

SOmbesörj att din arbetsställning är säker.

RÖK OCH GAS - Kan vara farlig för din hälsa

SHåll ansiktet borta från svetsröken.

SVentilera och sug ut svetsrök och gas från ditt och andras arbetsområde.

LJUSBÅGEN - Kan skada ögonen och bränna huden

SSkydda ögonen och kroppen. Använd lämplig svetshjälm med filterinsats och bär skyddskläder.

SSkydda kringstående med lämpliga skyddsskärmar eller förhängen.

BRANDFARA

SGnistor (”svetsloppor”) kan orsaka brand. Se därför till att brännbara föremål inte finns i svetsplat-

sens närhet.

BULLER - Starka ljud kan skada hörseln

SSkydda öronen. Använd öronproppar eller andra hörselskydd.

SVarna personer i närheten för riskerna

VID FEL - Kontakta fack an

VARNING

Läs och förstå bruksanvisningen före installation och användning.

SKYDDA DIG SJÄLV OCH ANDRA!

VARNING!

Använd inte strö källan för tining av frusna rör.

OBSERVERA!

Denna produkt är endast avsedd för bågsvetsning.

Släng inte elektrisk utrustning i det vanliga avfallet!

Enligt direktiv 2002/96/EG om avfallshantering av elektrisk och elektronisk utrustning

och dess genomförande i enlighet med nationell lag, ska elektrisk utrustning som nått

slutet av sin livslängd samlas in separat och lämnas in till en miljövänlig

återvinningsanläggning. Som ägare till utrustningen ska du skaffa dig information från

vår lokala representant om godkända insamlingssystem.

Genom att tillämpa detta direktiv gör du en insats för miljön och människors hälsa!

-- 6 --

C160is

3 INTRODUKTION

CaddyR

RMig C160i är en inverterbaserad, bärbar halvautomatisk svets i en

kompakt design, avsedd för MIG/MAG svetsning.

Denna möjlighet att svetsa med homogentråd/ skyddsgas och svetsning med gaslös

rörtråd fås genom att växla + och -- anslutningarna på växelterminalen intill

trådmatningsenheten.

Diametern för grundtråden är 0,8 mm, men 0,6 och 1,0 mm är också tillämpliga -- det

beror på arbetsstyckets storlek och material. Som skyddsgas får ArCO

eller ren

användas.

Caddy

Mig C160i drar ström med en effektfaktor som närmar sig ett, vilket

producerar mycket låga övertoner i elnätet.

ESAB’s tillbehör för produkten hittar du på sidan 226.

3.1 Utrustning

Kraftkällan levereras med:

SSvetspistol MXL

180 (3m, fast)

SReturkabel med klämma (3m, fast)

SNätkabel (3m, fast, med stickpropp)

SArmrem (se sida 227)

SBruksanvisning

4 TEKNISKA DATA

Spänning 230 V, 1∼50/60 Hz

Tillåten belastning

100% intermittens 100 A / 19 V

60 % intermittens 120 A / 20 V

35 % intermittens 150 A / 21.5 V

Inställningsområde (DC) 30A / 15.5 V--160A / 22 V

Tomgångsspänning 60 V

Tomgångseffekt 15 W

Verkningsgrad 82%

Effektfaktor 0.99

Trådmatningshastighet 2 -- 11m/min

Tråddimension

0.8 (0.6--1.0)

0.8--1.0

Max diameter trådbobin ∅200 mm

Dimensioner lxbxh 449x198x347

Vikt 12 kg

Arbetstemperatur --10 to +40

Kapslingsklass IP 23C

Användningsklass

-- 7 --

C160is

Intermittensfaktor

Intermittensfaktorn anger den tid i procent av en tiominutersperiod, som man kan svetsa med en

viss belastning.

Kapslingsklass

IP--koden anger kapslingsklass, dvs graden av skydd mot inträngning av fasta föremål och vatten.

Apparat märkt IP 23 är avsedd för inom-- och utomhusbruk.

Användningsklass

Symbolen innebär att svetsströmkällan är konstruerad för användning i utrymmen med

förhöjd elektrisk fara.

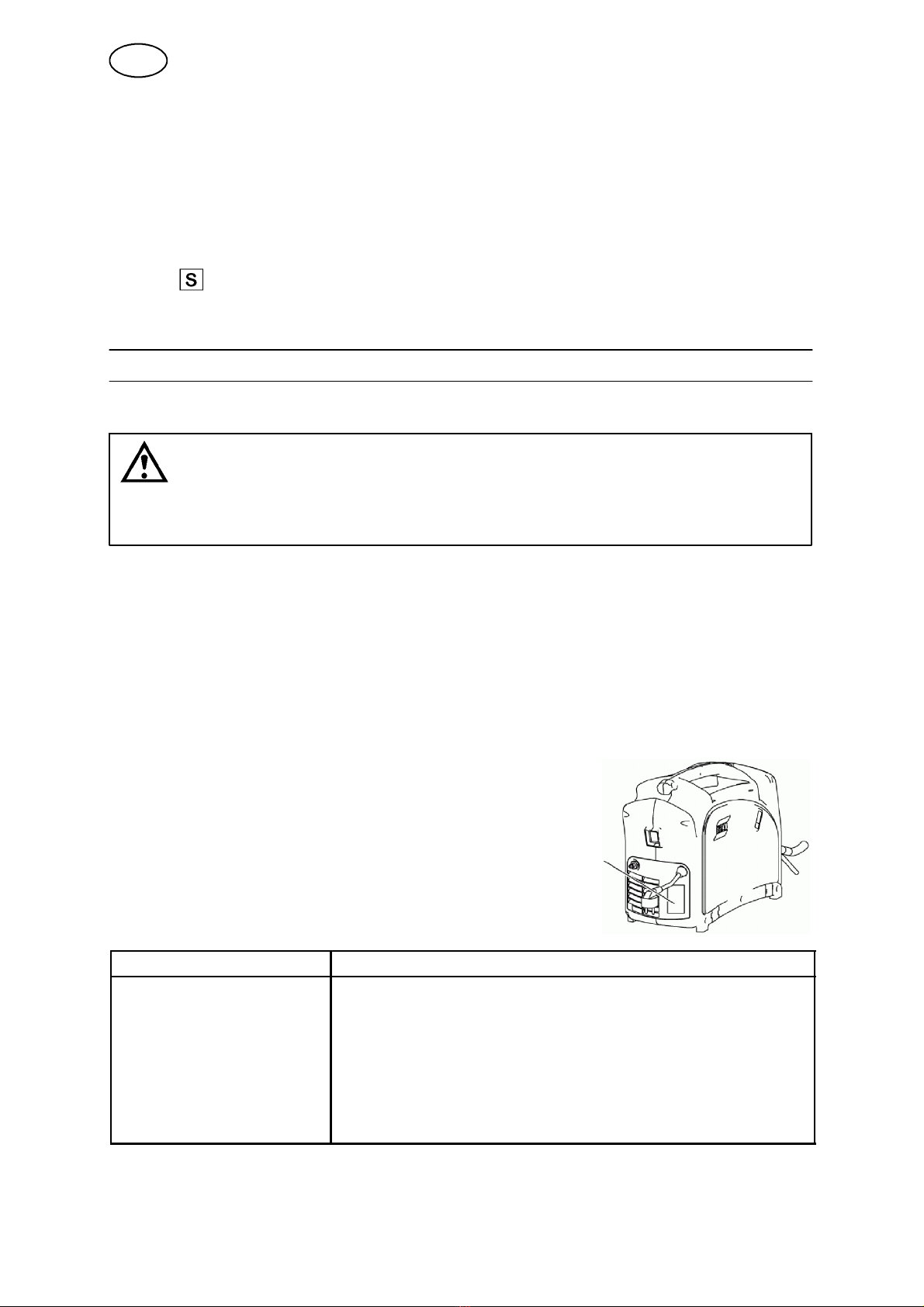

5 INSTALLATION

Installationen skall utföras av behörig person.

OBSERVERA!

Denna produkt är avsedd för industriell användning. I hem-- och kontorsmiljö kan denna

produkt orsaka radiostörningar. Det är användarens ansvar att vidta lämpliga åtgärder.

5.1 Placering

Placera svetsströmkällan så att kylluftens in-- och utlopp förblir fria.

5.2 Nätanslutning

Kontrollera att svetsströmkällan ansluts till rätt nätspänning och att rätt

säkringsstorlek används. Skyddsjorda enligt gällande föreskrifter.

Märkskylt med anslutningsdata

Caddy

Mig C160i 1∼50/60 Hz

Nätspänning V 230 ±15%

Primärström A

vid 100% intermittens 10

vid 60% intermittens 12.8

vid 35% intermittens 17.5

Nätkabelarea mm

3 x 1.5

Säkring trög smältsäkring A16

OBS! abelareor och särkingsstorlekar ovan är enligt svenska föreskrifter. Anslut svetsströmkällan

enligt gällande lokala föreskrifter.

-- 8 --

C160is

PFC

Maskinen är utrustad med Power Factor Correction (Effektfaktorkorrigering)--om-

vandlare och har en effektfaktor som närmar sig ett. Den överensstämmer med

standard EN 61000--3--12:2005--04 Elektromagnetisk kompatibilitet, Electromagnetic

compatibility (EMC) -- Del 3--12: Gränser för övertoner förorsakade av apparater

anknutna till offentliga lågspänningssystem med ingång > 16 A och <= 75 A per fas.

Förlängningssladd

Om förlängningssladd behövs, rekommenderas användning av sladd 3x2,5mm

med

maximal längd 50m.

Tillförsel från kraftgeneratorer

Maskinen kan förses av olika typer av generatorer. En del generatorer ger emellertid

inte tillräckligt med kraft för svetsning. Generatorerna med AVR, likvärdig eller bättre

typ av reglering med nominell effekt 5,5 ... 6,5 kW, rekommenderas att förse

CaddyRC160i halvautomatiska svetsare inom all dess kapacitet. Det är också

möjligt att använda generatorer med lägre märkeffekt, från 3,0 kW, men i så fall

måste maskininställningen vara proportionellt begränsad. Maskinen är skyddad mot

underspänning Om kraften från generatorn inte är tillräcklig, avbryts svetsningen av

underspänningsskyddet. Speciellt svetsningens start kan störas. Generatorn bör

ersättas med en kraftfullare generator, eller svetsningsparametrarna minskas om

operatören tycker att svetsprocessen störs.

6 DRIFT

All änna säkerhetsföreskrifter för handhavande av denna utrustning finns på

sidan 4. Läs dessa innan du använder utrustningen.

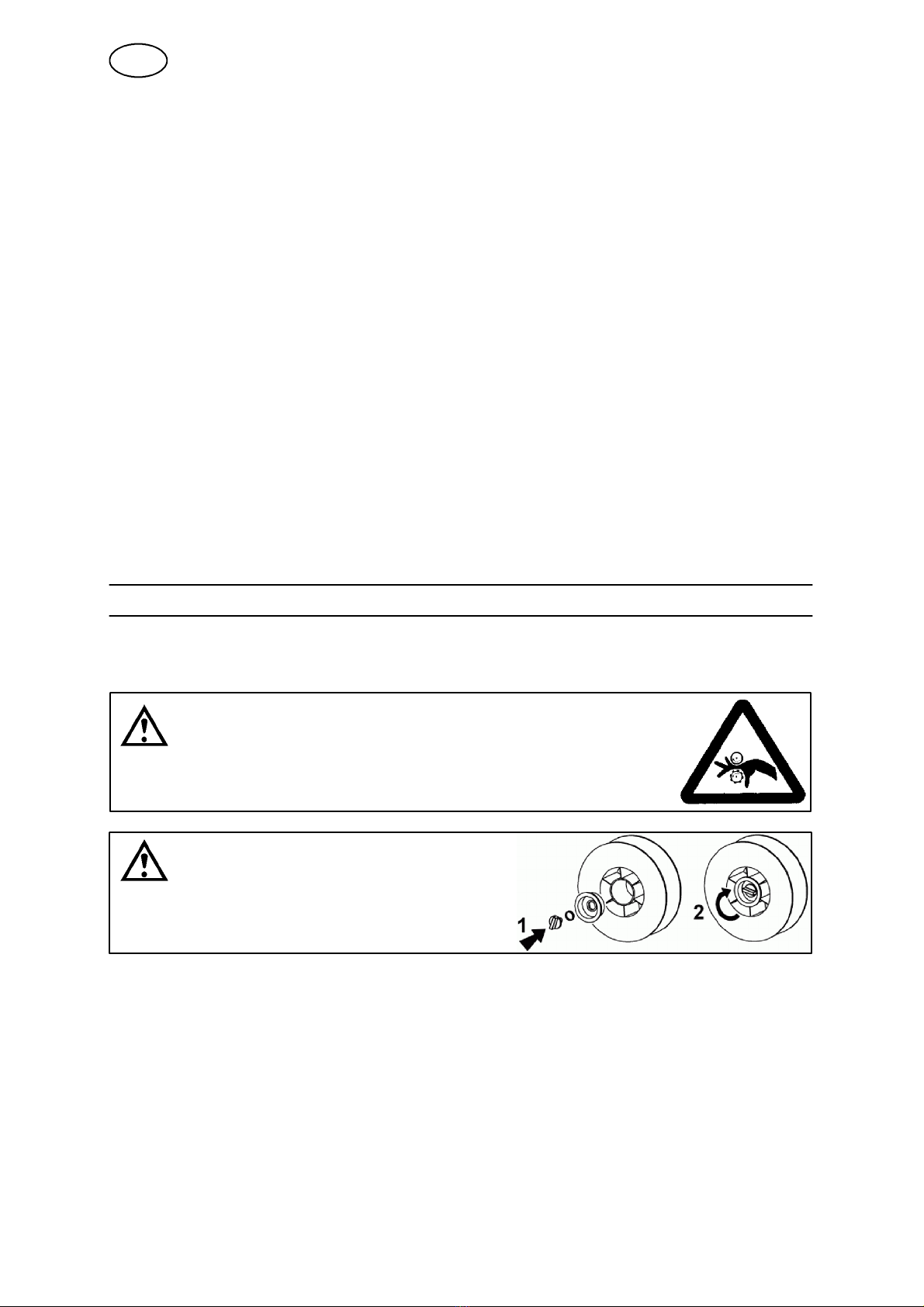

VARNING!

Roterande delar utgör klä risk, iakttag största försiktighet!

VARNING!

Lås bobinen för att förhindra att den glider av

bro snavet.

-- 9 --

C160is

6.1 Anslutningar och kontrollorgan

1Elanslutningskontakt 6Knapp för tjockleksinställning

2Vit indikeringslampa, nätspänning TILL 7Knapp för båg--korrigering

3Orange indikeringslampa, överhettning 8Gasanslutning

4Svetspistol 9Nätkabel

5Returkabel

6.2 Användning

När maskinen sätts på startar den inte genast. Ungefär 2 sekunder efter att

maskinen satts på med hjälp av huvudströmbrytaren 1, indikerar den gröna lampan

2, att maskinen är klar.

Maskinen är skyddad mot svetsstart under uppstart. Om tryckknappen för

svetslågan trycks in medan maskinen sätts på inaktiveras funktionen tills

tryckknappen för svetslågan släpps. Detta indikeras även av den orangefärgade

lampan 3.

Huvudknappen 6 har en millimeterskala. Siffrorna visar rekommenderad tjocklek på

det mjuka stålets arbetsstycke som ska svetsas med 0,8 mm--tråd. Denna knapp

justerar både trådmatningshastigheten och den genomsnittliga utmatningsspänning-

en samtidigt. Knapp 7 ställer in korrigering för båglängden eller, med andra ord,

spänningskorrigering. Under vissa förhållanden (en annan tråddiameter, olika

positioner och olika skyddsgaser) kan förhållandet mellan utspänningen och

trådmatningshastigheten behöva justeras. Med knapp 7 kan man ändra detta

förhållande.

Returkabeln måste vara säkert ansluten till arbetsstycket, eller till svetsbordet.

Tråd/kabelspoldelen måste stängas innan svetsning.

Maskinen stängs genast av med hjälp av huvudströmbrytaren 1.

-- 10 --

C160is

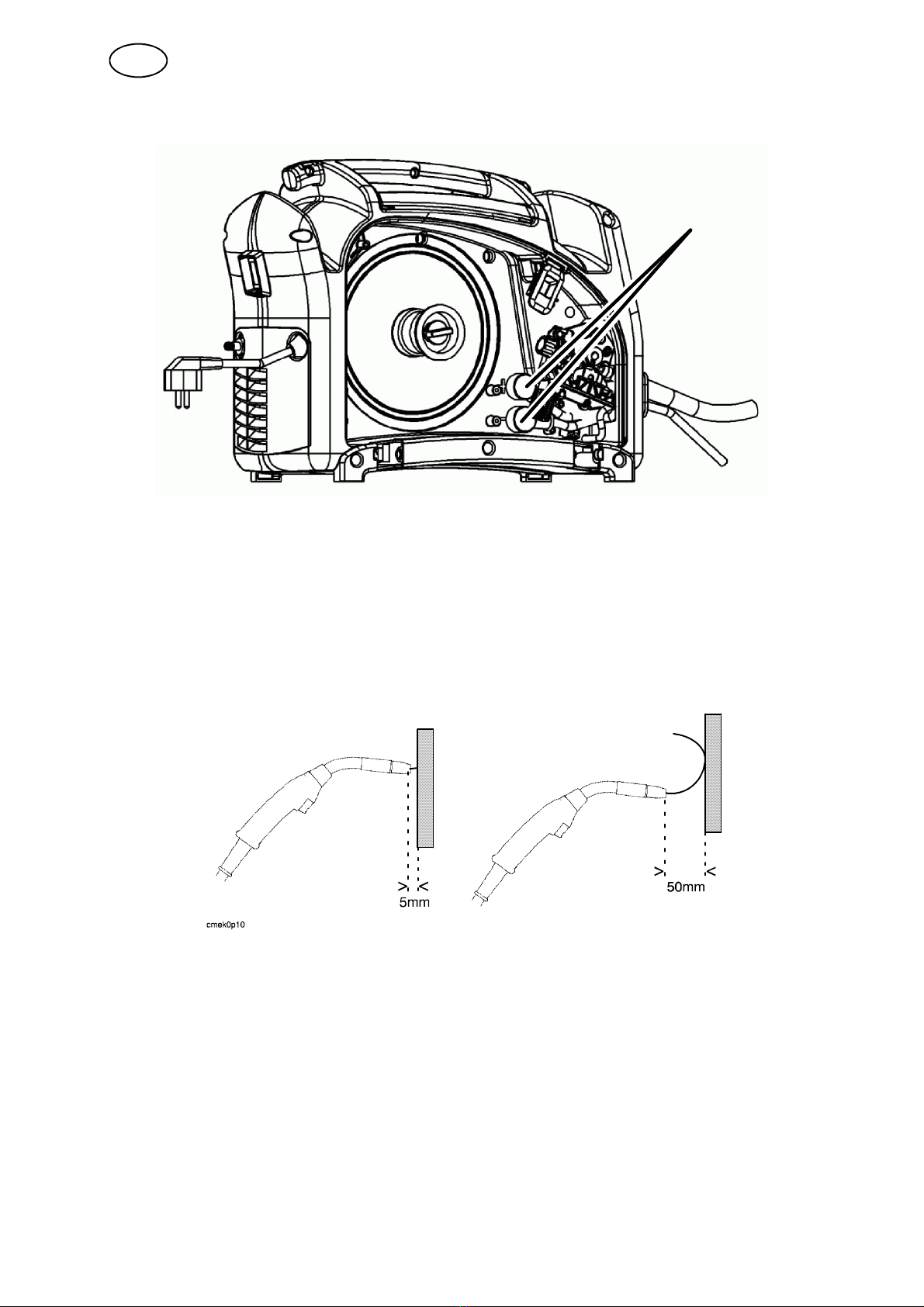

6.3 Svetsa utan gas

+/-- TERMINALER

Svetsning med homogen tråd / skyddsgas eller svetsning med gaslös rörtråd är

möjlig genom byte av trådarna på + / -- terminalerna intill trådmatningsenheten.

6.4 Trådmatningstryck

Börja med att kontrollera att tråden ej går trögt i trådledaren. Ställ sedan in trycket

på matarenhetens tryckrullar. Det är viktigt att trycket ej är för hårt.

Fig. 1 Fig. 2

För att kontrollera att matningstrycket är rätt inställt, kan man mata ut tråd mot ett

isolerat föremål, till exempel en träbit.

När man håller pistolen cirka 5 mm från träbiten (fig. 1) skall matarrullarna slira.

Håller man pistolen cirka 50 mm från träbiten skall tråden matas ut och vecka sig

(fig. 2).

Altri manuali per Caddy Mig C160i

Indice

Lingue:

Altri manuali ESAB Sistema di saldatura

ESAB

ESAB Fabricator EM 401i Manuale utente

ESAB

ESAB LAE1000 Manuale utente

ESAB

ESAB Powercut 900 Manuale utente

ESAB

ESAB AristoMig U500 Manuale utente

ESAB

ESAB OrigoArc 150 Manuale utente

ESAB

ESAB Cutmaster 60 Manuale utente

ESAB

ESAB CaddyArc 150 Manuale utente

ESAB

ESAB Origo Mig 4002c Manuale utente

ESAB

ESAB Caddy Mig C200i Manuale utente

ESAB

ESAB ET 200iP Pro Manuale utente

ESAB

ESAB Aristo U6 Manuale utente

ESAB

ESAB Origo Tig 3000i Manuale utente

ESAB

ESAB Ruffian ES 150G EDW Manuale utente

ESAB

ESAB LHF 400 Manuale utente

ESAB

ESAB Plasmarc EPP-450 Manuale utente

ESAB

ESAB Powercut-1600 Manuale utente

ESAB

ESAB Aristo YardFeed 2000 Manuale utente

ESAB

ESAB ARC300i Manuale utente

ESAB

ESAB Retrofit Aristo Mig 4004i WeldCloud Manuale utente

ESAB

ESAB ESABMig C280 Manuale utente

ESAB

ESAB PT-25 Manuale utente

ESAB

ESAB Warrior 750i CC/CV Manuale utente

ESAB

ESAB Cigweld EasyWeld 160 Manuale utente

ESAB

ESAB Cutmaster 120 Manuale utente

Manuali Sistema di saldatura popolari di altre marche

Berner

Berner PLASMACUT 54 Manuale utente

Pro Spot

Pro Spot PR-155 Manuale utente

Forney

Forney 210 Manuale utente

Thermal Arc

Thermal Arc 400S Manuale utente

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manuale utente

GYS

GYS PROTIG 201 AC/DC Manuale utente

TAFA

TAFA 30*8B35 Manuale utente

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manuale utente

CIGWELD

CIGWELD 636804 Guida rapida

Red-D-Arc

Red-D-Arc DC-400 Manuale utente

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manuale utente

Elettro

Elettro HI-MIG 3000 SYNERGIC Manuale utente

WIA

WIA Weldmatic 270 CP132-2 Manuale utente

Sonics

Sonics H520T Manuale utente

Miller

Miller Big Blue 400D Manuale utente

NewArc

NewArc RT2000 Guida rapida

Hypertherm

Hypertherm powermax1000 Manuale utente

Lincoln Electric

Lincoln Electric POWER WAVE I400 Manuale utente
