Eutech Instruments

pH / mV mètre 500 de paillasse

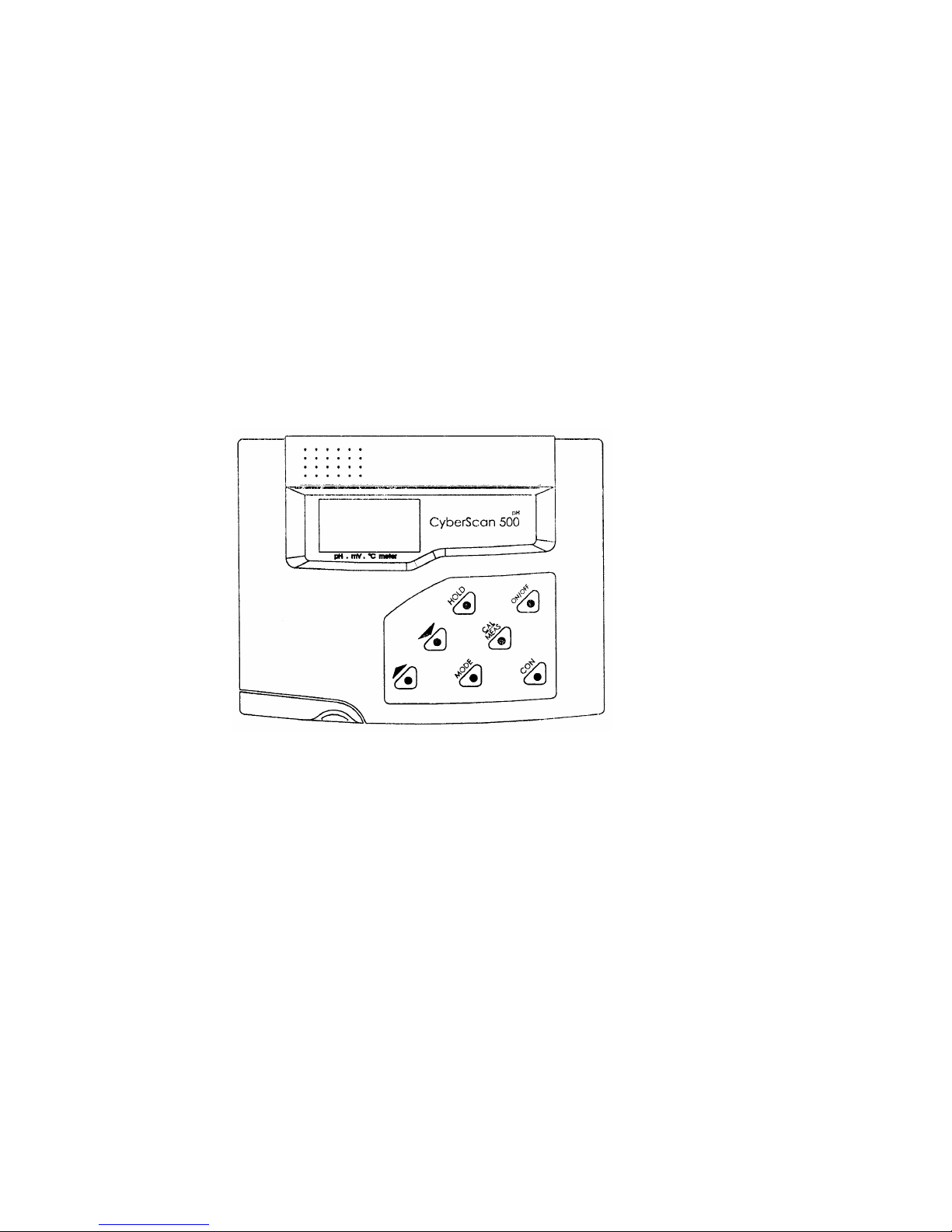

CyberScan pH 500

Référence 38343

MANUEL D'INSTRUCTIONS

PREFACE

Merci d'avoir chois le pH / mV / °C mètre

de paillasse CyberScan pH 500 de Eutech

Instruments. Ce manuel décrit l'utilisation

du pH-mètre de paillasse 500 de la série

CyberScan.

Le manuel peut être utilisé de deux façons.

Premièrement comme un guide aidant pas

à pas l'utilisateur à faire fonctionner

l'appareil. Deuxièmement comme guide de

référence pratique.

Les informations présentées dans ce

manuel peuvent être modifiées sans préavis

lorsque des améliorations sont apportées, et

n'engagent en rien Eutech Instruments Pte

Ltd.

Ce manuel d'instructions est rédigé pour

couvrir autant d'applications envisageables

du pH-mètre de paillasse CyberScan pH

500 que possible. En cas de doute sur

l'utilisation du pH-mètre, ne pas hésiter à

contacter le distributeur habilité de Eutech

Instruments le plus proche.

Eutech Instruments ne peut pas accepter de

responsabilité concernant des dommages

ou des dysfonctionnements provoqués par

une utilisation incorrecte de l'appareil.

Ne pas oublier de compléter la carte de

garantie et de l'expédier par retour de

courrier au distributeur habilité de Eutech

Instruments.

SOMMAIRE

CHAPITRE 1 : INTRODUCTION 5

1.1 INTRODUCTION A LA SERIE DES CYBERSCAN 6

1.2 INFORMATIONS GENERALES 6

1.2.1 Eléments de l'appareil 6

1.2.2 Eléments de l'électrode 6

1.2.3 Accessoires optionnels 7

1.3 LCD PERSONNALISE 7

1.3.1 LCD - Champs de données 7

1.3.2 LCD - Description 8

1.4 CLAVIER 9

1.4.1 Fonctions du clavier 9

1.5 PANNEAU ARRIERE DE L'APPAREIL 10

CHAPITRE 2 : PREPARATION DU CYBERSCAN 11

2.1 MISE EN ROUTE 12

2.1.1 Connexion de l'électrode 12

2.1.2 connexion de la sonde de température 12

2.1.3 Connexion du transformateur CA/CC 12

2.1.4 Connexion de l'enregistreur papier 12

CHAPITRE 3 : ETALONNAGE ET MESURE 13

3.1 PRE-ETALONNAGE 14

3.1.1 Solutions tampons étalons 14

3.1.2 Mise sous tension de l'appareil 14

3.1.3 Avant l'étalonnage 14

3.2 PROCEDURE D'ETALONNAGE 15

3.2.1 Procédure d'étalonnage du pH (avec Compensation Automatique

de Température C.A.T.) 15

3.2.2 Procédure d'étalonnage du pH (sans C.A.T.) 17

3.2.3 Procédure d'étalonnage pour les mesures de température 17

3.2.3.1 Etalonnage de la température (sans sonde CAT connectée) 17

3.2.3.2 Etalonnage de la température (avec sonde CAT connectée) 18

3.3 MESURE 19

3.3.1 Prise de mesure 19

3.3.2 Fonction HOLD (figer) 20

CHAPITRE 4 : ENTRETIEN DE L'ELECTRODE 21

4.1 MAINTENANCE DE L'ELECTRODE 22

4.1.1 Stockage 22

4.1.2 Après utilisation 22

4.1.3 Remplacement de l'électrolyte

(pour électrodes rechargeables uniquement) 22

4.2 NETTOYAGE DE L'ELECTRODE 23

4.3 ACTIVATION DE L'ELECTRODE 24

4.3.1 Procédure de régénération 24

CHAPITRE 5 : DETECTION DES PANNES 26

5.1 MESSAGES D'ERREUR 27

5.2 RESOLUTION DES PROBLEMES 28

CHAPITRE 6 : INFORMATIONS SUPPLEMENTAIRES 29

6.1 MESURES DE pH 30

6.1.1 Potentiel de jonction liquide 30

6.1.2 Potentiel d'asymétrie 30

6.1.3 pH et température 30

6.2 UTILISATION DE TAMPONS DE pH ETALONS 31

6.3 TAMPONS pH ETALONS 32

6.4 LISTE DES ACCESSOIRES 33

6.4.1 Tampons pH et tablettes 33

6.4.2 Electrodes ion-sélectives (ISE) 33

6.5 CARACTERISTIQUES DU CYBERSCAN PH 500 34

CHAPITRE 1 : INTRODUCTION

Ce chapitre est une introduction au pH

mètre de paillasse CyberScan pH 500.

SOMMAIRE

1.1 : INTRODUCTION A LA SERIE DES CYBERSCAN 6

1.2 :

INFORMATIONS GENERALES 6

1.2.1 Eléments de l'appareil 6

1.2.2 Eléments de l'électrode 6

1.2.3 Accessoires optionnels 7

1.3 :

LCD PERSONNALISE 7

1.3.1 LCD - Champs de données 7

1.3.2 LCD - Description 8

1.4 :

CLAVIER 9

1.4.1 Fonctions du clavier 9

1.5 :

PANNEAU ARRIERE DE L'APPAREIL 10

1.1 INTRODUCTION A LA

SERIE DES CYBERSCAN

Le pH-mètre de paillasse pH 500 est un

pH-mètre de paillasse hautement

sophistiqué piloté par microprocesseur et

conçu pour simplifier son utilisation. Il est

équipé d'un grand écran LCD personnalisé

permettant des lectures claires et

facilement lisibles.

Le CyberScan pH 500 est capable de

mesurer le pH / température et les mV.

1.2 INFORMATIONS

GENERALES

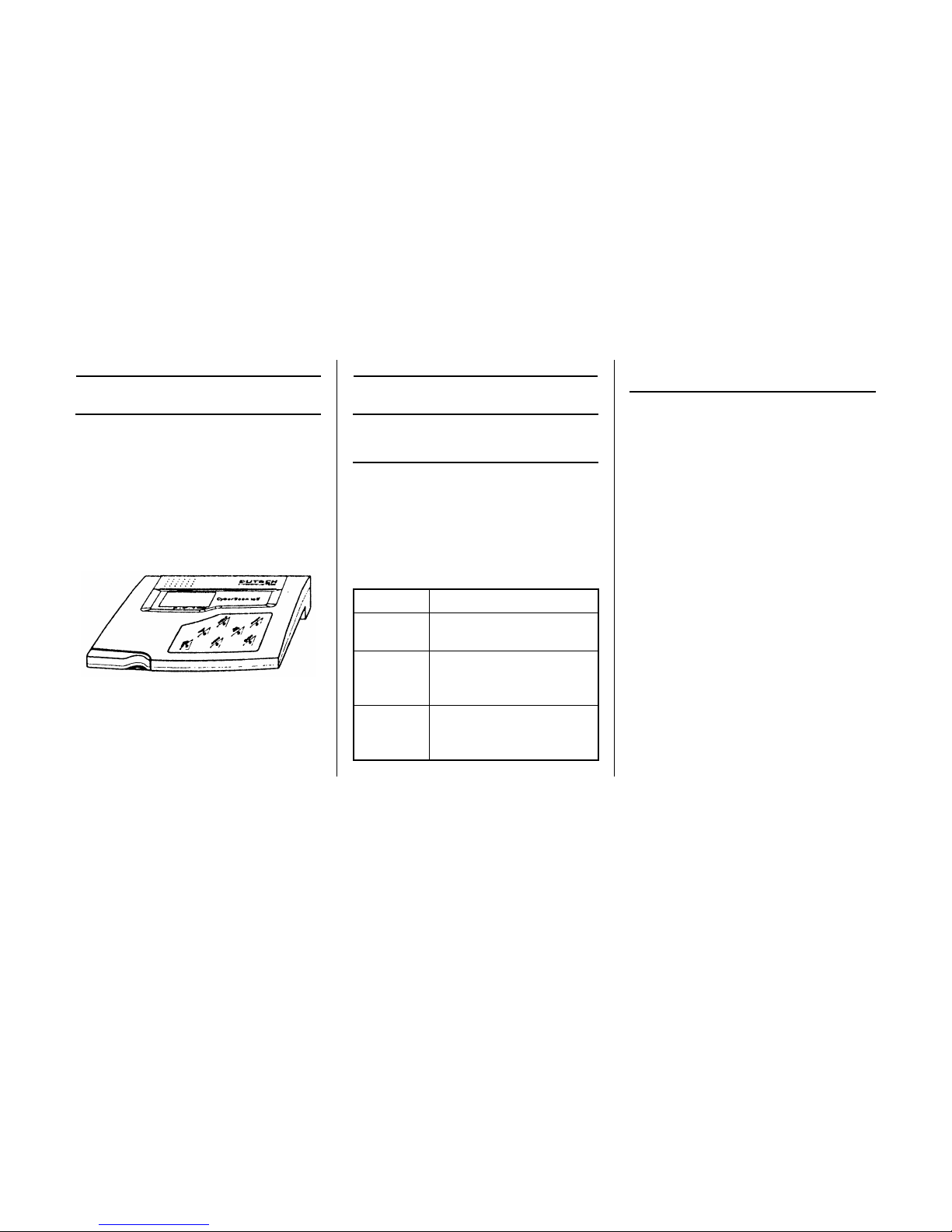

1.2.1 Eléments de l'appareil

Le pH-mètre CyberScan est emballé dans

une boîte en carton ondulé fabriqué à l'aide

de matériaux respectant l'environnement et

peuvant être recyclés. Le bac en mousse est

compartimenté pour accueillir les éléments

suivants :

Elément Description

Appareil pH/mV/°C mètre

CyberScan pH 500

Electrode

En verre, rechargeable avec

câble de 1 m de long équipé

d'un connecteur BNC

Sonde de

température

Diamètre : 3,2 mm

Longueur : 173 mm

Longueur de câble : 1 m

1.2.2 Eléments de l'électrode

L'électrode est l'élément le plus important

de l'appareil de mesure. La membrane

sensible de l'électrode pH est fragile et doit

être manipulée avec précautions. Pour

protéger la membrane de verre et conserver

l'activation, la membrane de verre est

recouverte d'un capuchon de protection en

caoutchouc contenant une solution de

stockage appropriée.

1.2.3 Accessoires optionnels

En plus des éléments décrits

précédemment dans le chapitre 1.2, il

existe d'autres accessoires optionnels

disponibles pouvant être utilisés avec

l'appareil. Ce sont :

a) Transformateur CA/CC.

Ceci est utile lorsque l'utilisateur a besoin

d'utiliser le courant alternatif du secteur

pour faire fonctionner les appareils

CyberScan.

Elément Code

Transformateur

CA/CC 9V (220V) EC-220-ADA

b) Electrodes de pH et ion-sélectives.

Pour plus d'informations, se reporter au

paragraphe 6.4 pour la liste des

accessoires.

1.3 LCD PERSONNALISE

Le CyberScan pH 500 est caractérisé par

un grand écran LCD à double affichage.

L'affichage est également équipé

d'indicateurs de mode pour les mesures de

pH, de mV et de température. L'affichage

secondaire indique les mesures de

température simultanément avec l'affichage

principal. Les indicateurs spéciaux comme

les messages d'erreurs, les unités de mesure

et les modes de fonctionnement sont tous

distribués autour des affichages secondaire

et principal pour obtenir un écran

compréhensible sans être encombré.

L'intégration de graphiques dans le LCD

donne un niveau supérieur de convivialité.

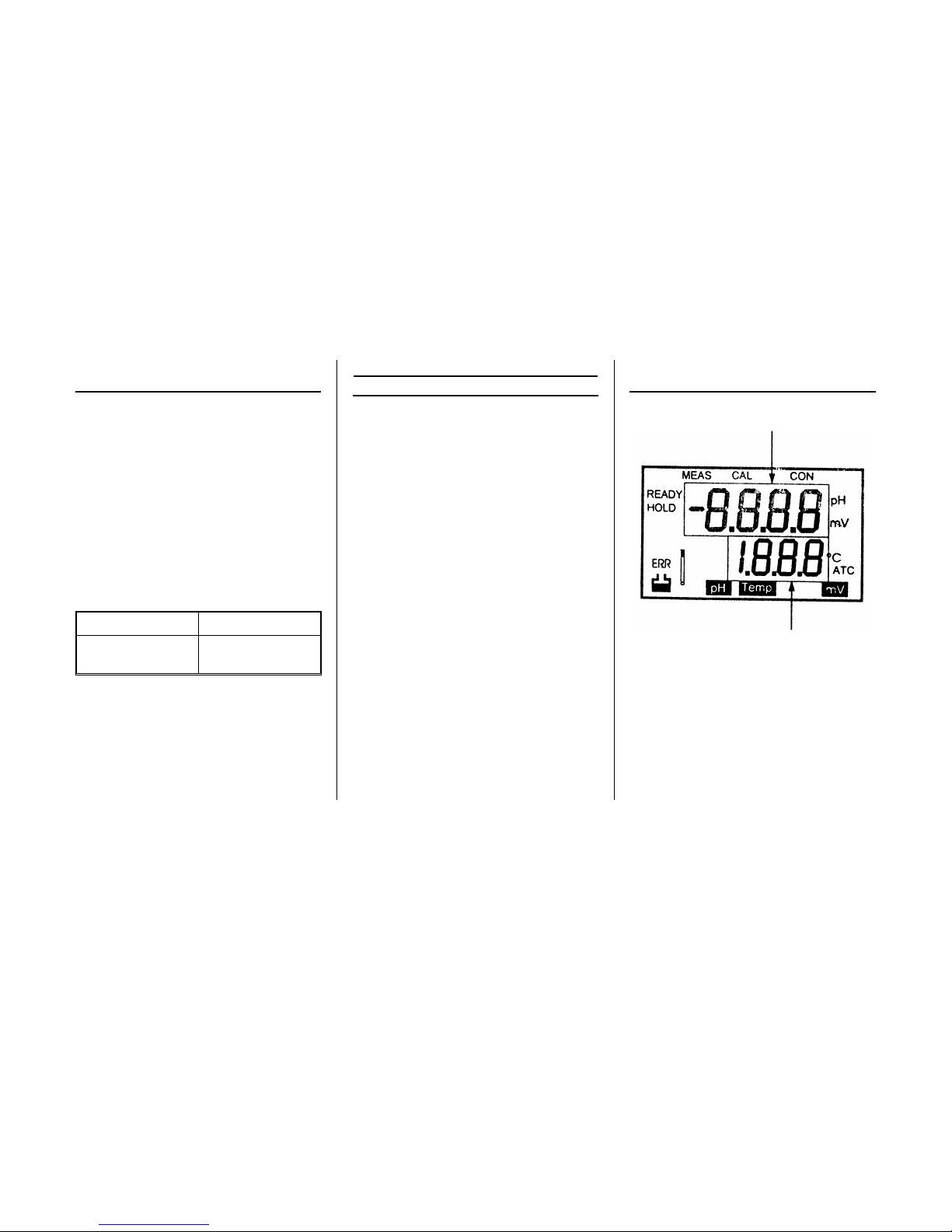

1.3.1 LCD - Champs de données

Affichage principal

Affichage secondaire

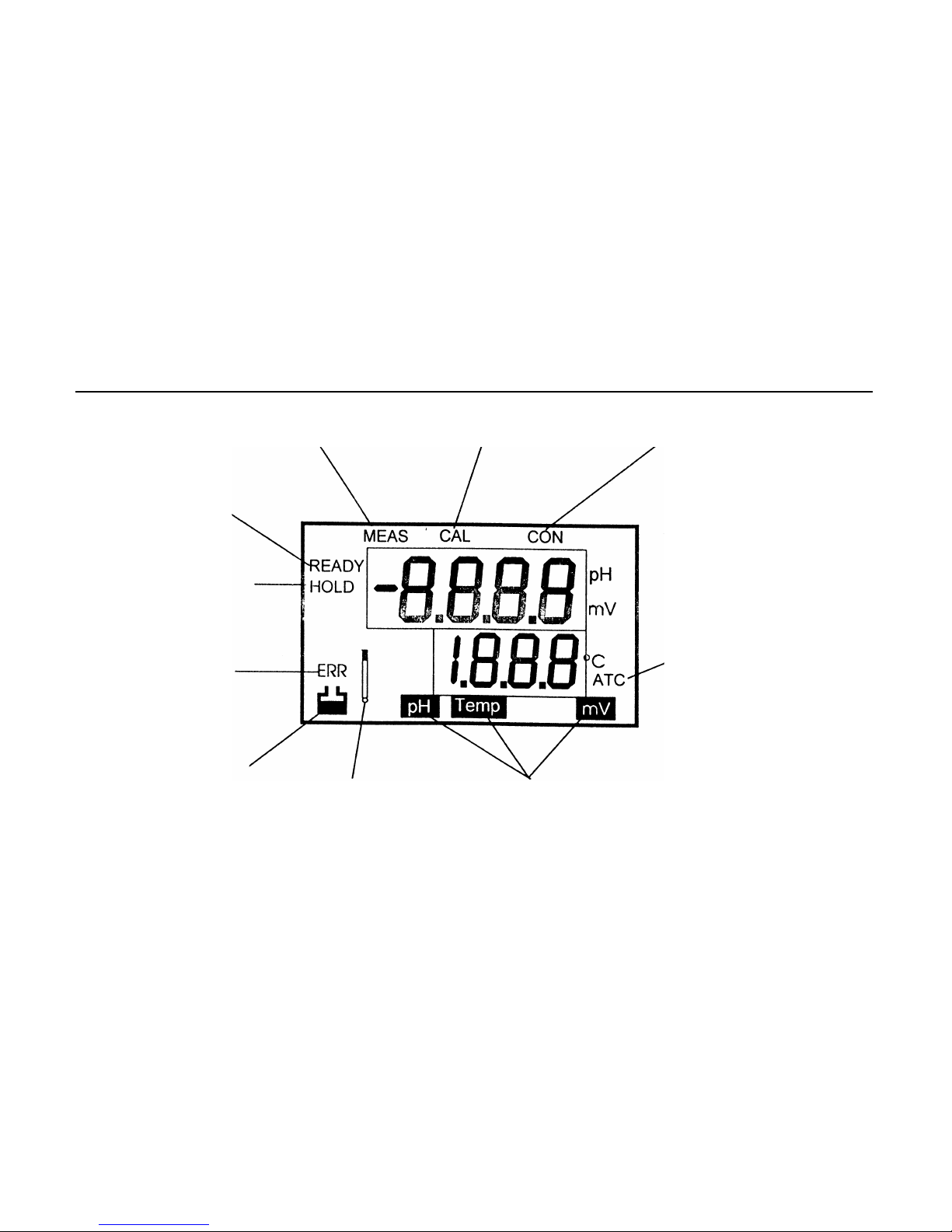

1.3.2 LCD - Description

MEAS (mesure) - L'appareil est

en mode de mesure.

CAL (étalonnage) - L'appareil est

en mode d'étalonnage.

READY (prêt) - La valeur

mesurée s'est stabilisée.

HOLD (blocage) - La

valeur affichée est figée.

ERR - Une erreur s'est produite

pendant le fonctionnement.

Tampon - Avertit l'utilisateur

qu'il doit choisir un tampon

pendant l'étalonnage ou

indique une erreur de tampon

lorsqu'il clignote en même

temps que l'indicateur ERR.

ELECTRODE - Indique une

erreur au niveau de l'électrode

lorsqu'elle apparaît avec ERR.

Modes de mesure de l'appareil.

CON - Confirmation des valeurs

d'étalonnage.

ATC (CAT = Compensation Automatique

de Température) - Si ATC n'est pas affiché,

la sonde de température n'est pas connectée.

Dans ce cas, la compensation manuelle de

température est activée.

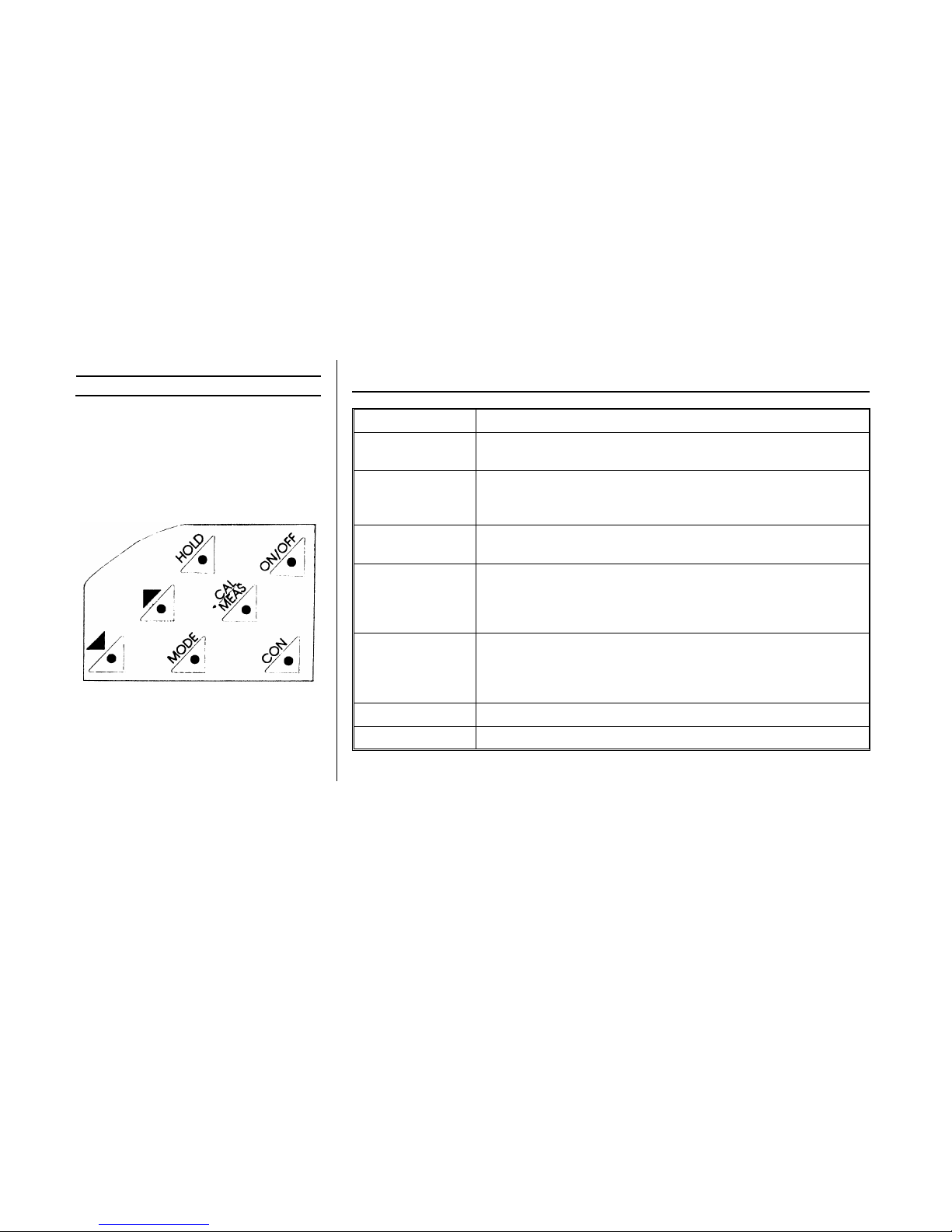

1.4 CLAVIER

Un grand clavier à membrane avec

sensation de déclic rend cet appareil facile

à utiliser. Des symboles graphiques sont

utilisés chaque fois que cela est possible

pour donner à l'utilisateur une

compréhension intuitive des opérations.

1.4.1 Fonctions du clavier

Touche Description

ON/OFF

(marche/arrêt)

Met l'appareil sous et hors tension. Lorsque l'appareil est mis sous

tension, il démarre automatiquement en mode de mesure du pH.

CAL/MEAS

(étalonnage/mesure)

Actionner pour faire passer l'appareil du mode de mesure au mode

d'étalonnage et inversement. Cette touche peut être utilisée pour

certaines options de l'étalonnage de température.

MODE Permet de passer aux différents modes de mesure disponibles : pH /

température / mV.

∆

Sélectionne l'option suivante de tampon de pH supérieur en mode

d'étalonnage du pH. Utilisée également pour faire augmenter la

valeur de température jusqu'à la valeur désirée lors de l'étalonnage de

la température.

∇

Sélectionne l'option suivante de tampon de pH inférieur en mode

d'étalonnage du pH. Utilisée également pour faire diminuer la valeur

de température jusqu'à la valeur désirée lors de l'étalonnage de la

température.

HOLD (blocage) Fige une mesure.

CON Confirme la valeur sélectionnée pour l'étalonnage.
