FBT elettronica SpA

Via Paolo Soprani 1 - Zona Ind.le Squartabue - 62019 RECANATI - ITALY

Tel. 071 750591 - Fax. 071 7505920 - email: [email protected] - www.fbt.it

CODE 37938 # 27/04/2022 - rev 02

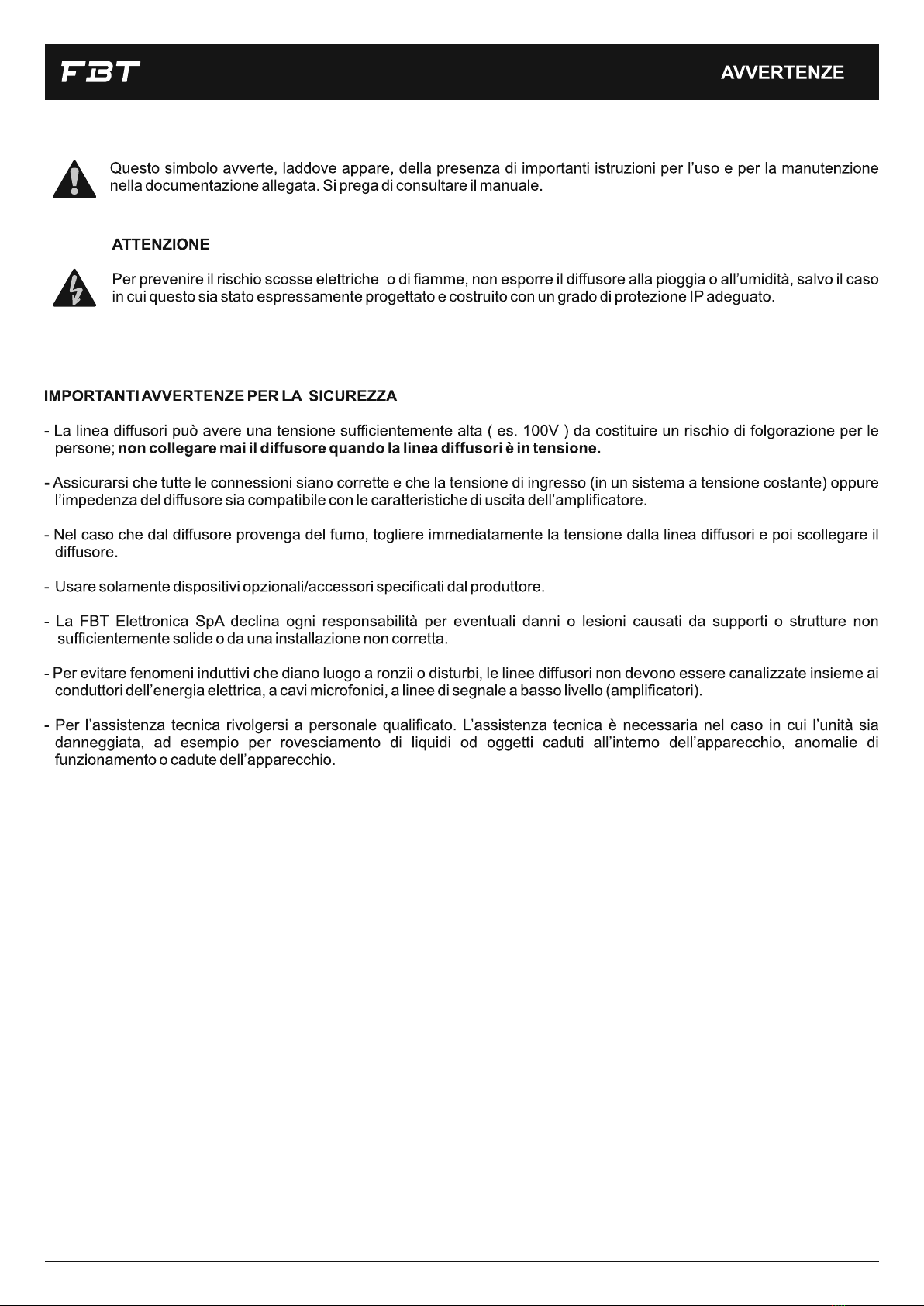

AVVERTENZE

CARATTERISTICHE TECNICHE

INSTALLAZIONE

DIMENSIONI

COLLEGAMENTI

1

2

3 - 4

5

6 - 7

WARNING

TECHNICAL FEATURES

INSTALLATION

DIMENSIONS

CONNECTIONS

8

9

10 - 11

12

13 - 14

ATTENTION

CARACTÉRISTIQUES TECHNIQUES

INSTALLATION

DIMENSIONS

CONNEXIONS

15

16

17 - 18

19

20 - 21

VORSICHT

TECHNISCHE DATEN

INSTALLATION

ABMESSUNGEN

ANSCHLÜSSE

22

23

24 - 25

26

27 - 28

EN

1

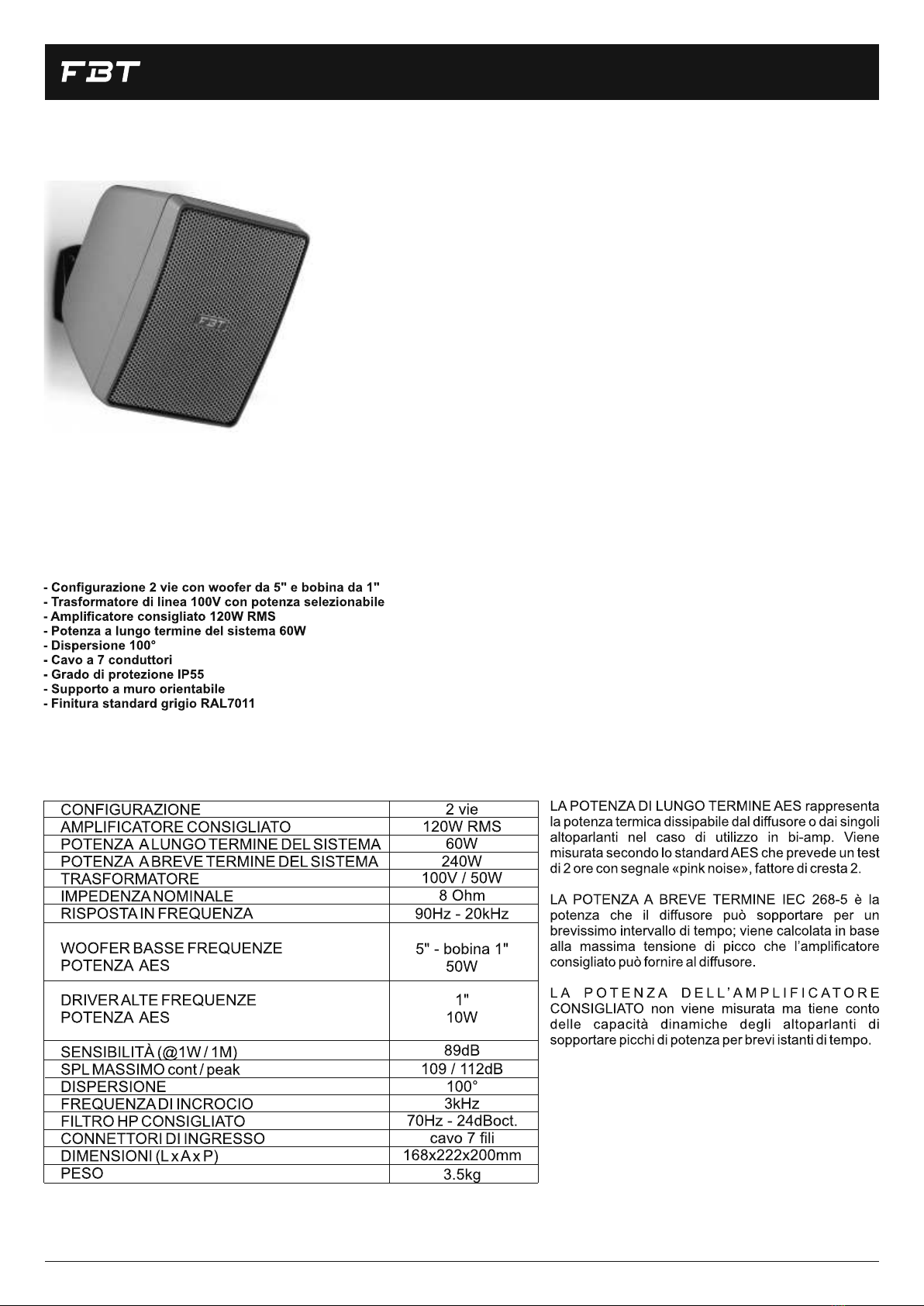

CARATTERISTICHE TECNICHE

2

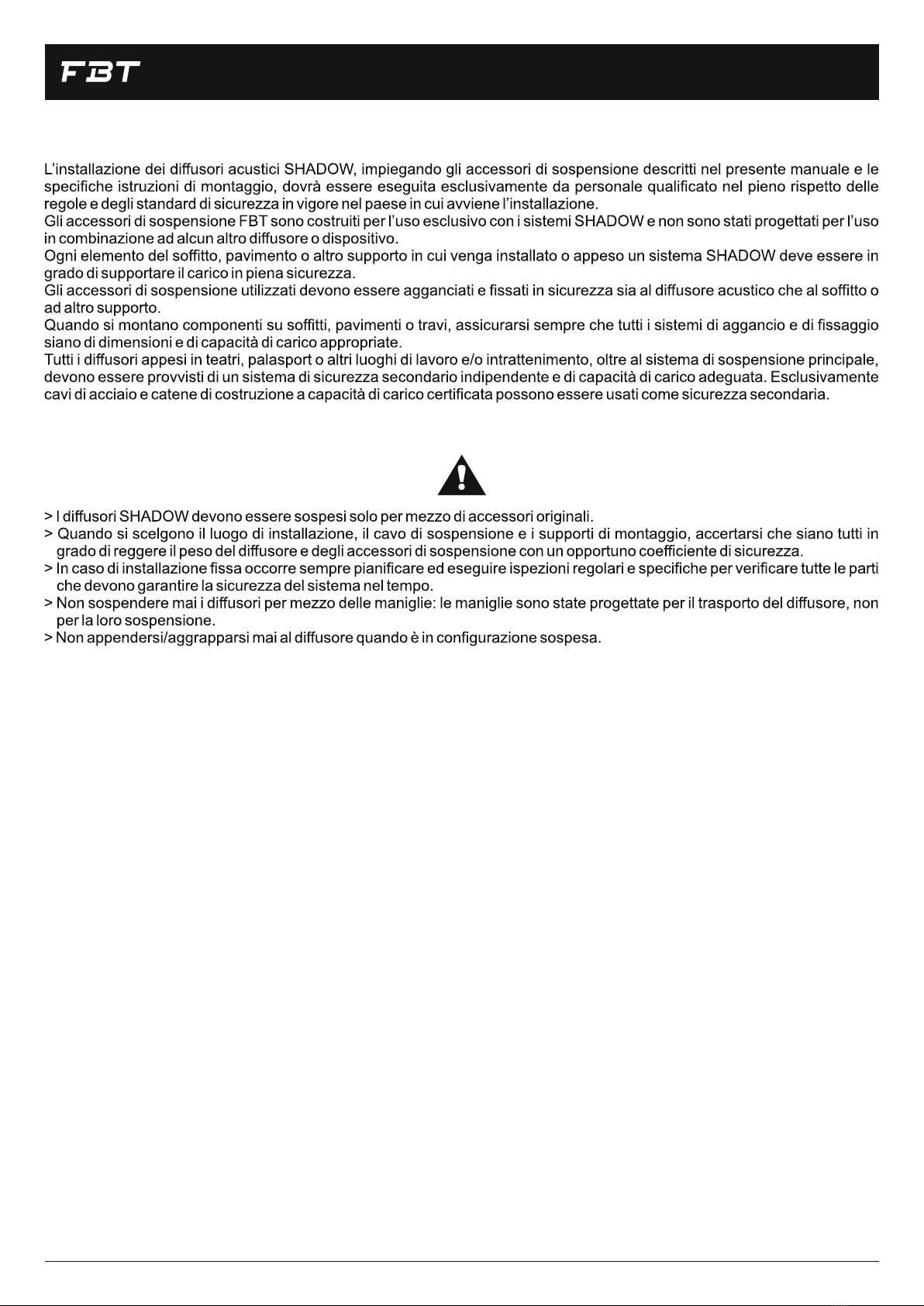

INSTALLAZIONE

3

INSTALLAZIONE

4

fig. 1

N.B.

Per ottenere il grado di protezione IP55 è necessario che l'angolo di

rotazione del diffusore sia minimo di 15° verso il basso (fig.1).

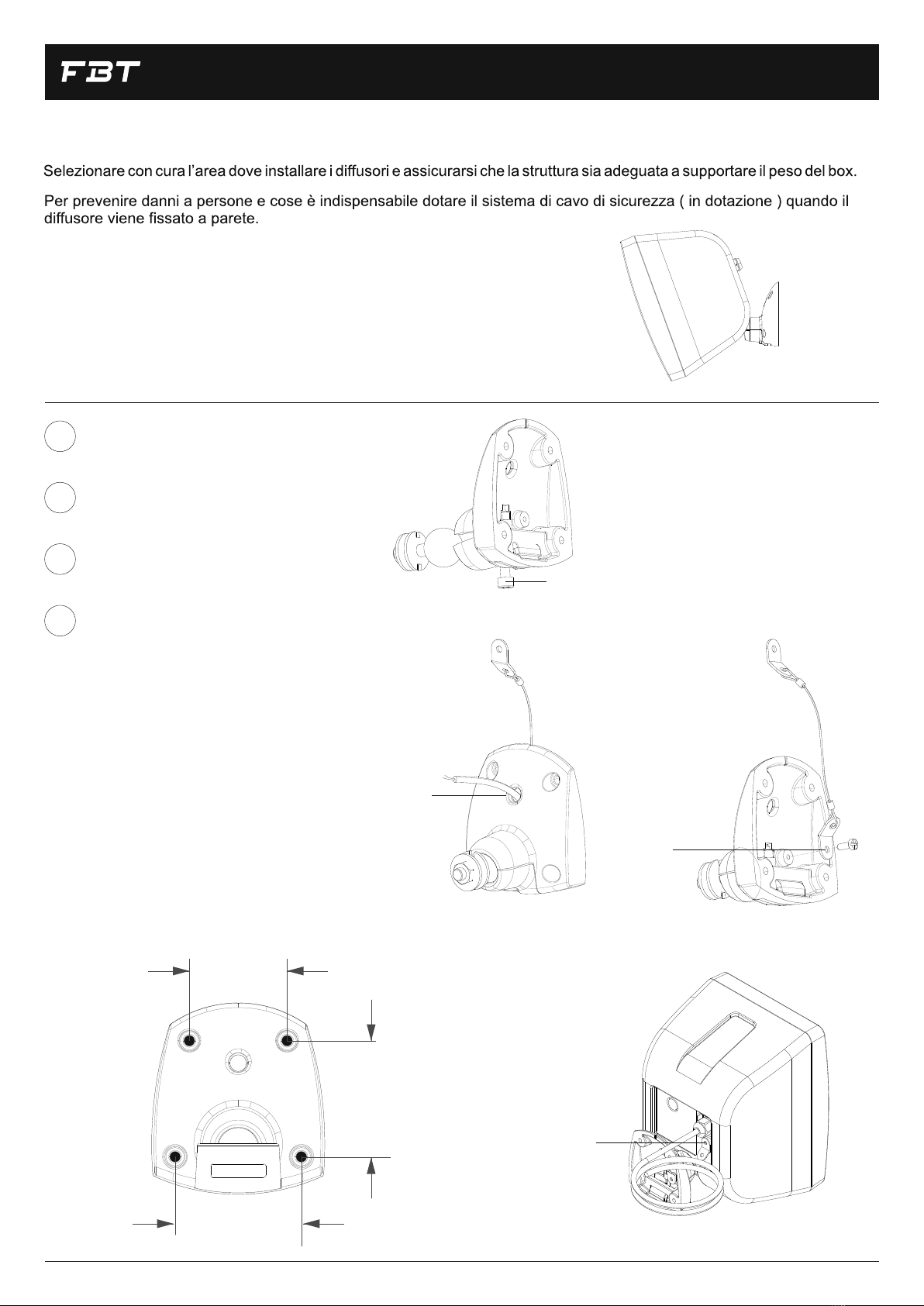

Togliere il supporto a parete dal diffusore per

mezzo dell'inserto filettato (B)

Fissare anche il cavetto di protezione (D).

Inserire il cavo di alimentazione nel foro (C).

Fissare il supporto a parete utilizzando i 4 fori

(fig.2)

48 mm

62 mm

57 mm

1

2

3

B

C

D

E

Inserire il supporto a parete sul diffusore e fissare

l'altra estremità del cavetto di sicurezza (E).

4

fig. 2

DIMENSIONI

5

168 mm

222 mm

200 mm

161 mm

COLLEGAMENTI

SISTEMI A TENSIONE COSTANTE

SISTEMI A IMPEDENZA COSTANTE

6

COLLEGAMENTI

7

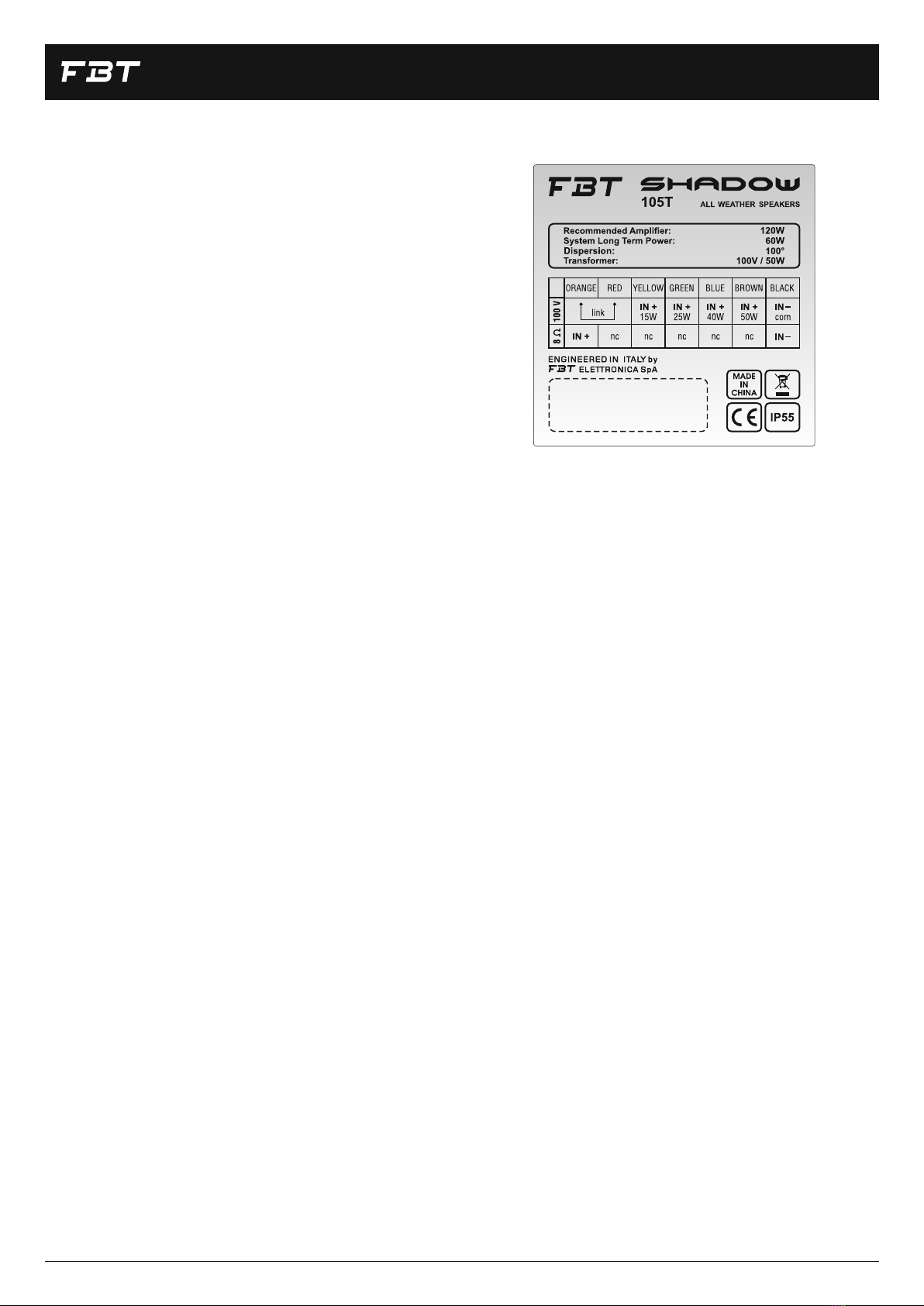

LINEA A TENSIONE COSTANTE

• Scegliere un conduttore tra quelli contraddistinti dai colori GIALLO /

VERDE / BLU / MARRONE, in base alla potenza desiderata e

collegarlo alla linea 100V che fa capo al morsetto dell'amplificatore

contrassegnato con "100V" / "+".

• I CONDUTTORI DI COLORE ARANCIONE E ROSSO VANNO

UNITI INSIEME.

• Collegare il conduttore NERO (com) del diffusore alla linea 100V che

fa capo al morsetto dell'amplificatore contrassegnato con "-" / "0" /

"com".

• DA NON EFFETTUARE CON LINEA A 100v.

• Collegare il conduttore NERO (com) del diffusore al morsetto

dell'amplificatore contrassegnato con "-".

• Collegare il conduttore ARANCIONE (8 Ohm) del diffusore al

morsetto dell'amplificatore contrassegnato con "+".

COLLEGAMENTO AD IMPEDENZA COSTANTE
