Fermax PROXIMITY READER MINI WG Manuale utente

Cod. 97865 V09_17

REF. 5277 LECTOR PROXIMIDAD MINI WG

Manual de usuario E

Datos técnicos

Lector proximidad MINI wiegand.

Modelo

Lector proximidad MINI wiegand

Distancia lectura

2-5cm aprox

Alimentación

12Vdc (9-24VDC)

Consumo reposo

35mA (la proximidad con metales o entre lectores afecta

al consumo)

Compatibilidad

Tarjetas/llaveros 125Khz EM, 125Khz HID, Mifare

13,56MHz (ISO 14443A)

Frecuencia de oscilación

125KHz y 13,56MHz

Cableado

6 cables (recomendable apantallado)

Distancia al controlador

Max. 10m

Grado de protección

IP66

Temperatura de funcionamiento

-20ºC a +60ºC

Dimensiones

103 x 48 x 20 mm

Protocolo

Wiegand 26

Humedad

90%

Funcionamiento

Los lectores wiegand permiten dotar a la instalación de control de accesos de una seguridad anti-sabotaje al no

incorporar el mecanismo de apertura de puerta ni la conexión de boton de salida. Estas funciones las soporta el

controlador de puerta que empleen el protocolo Wiegand 26.

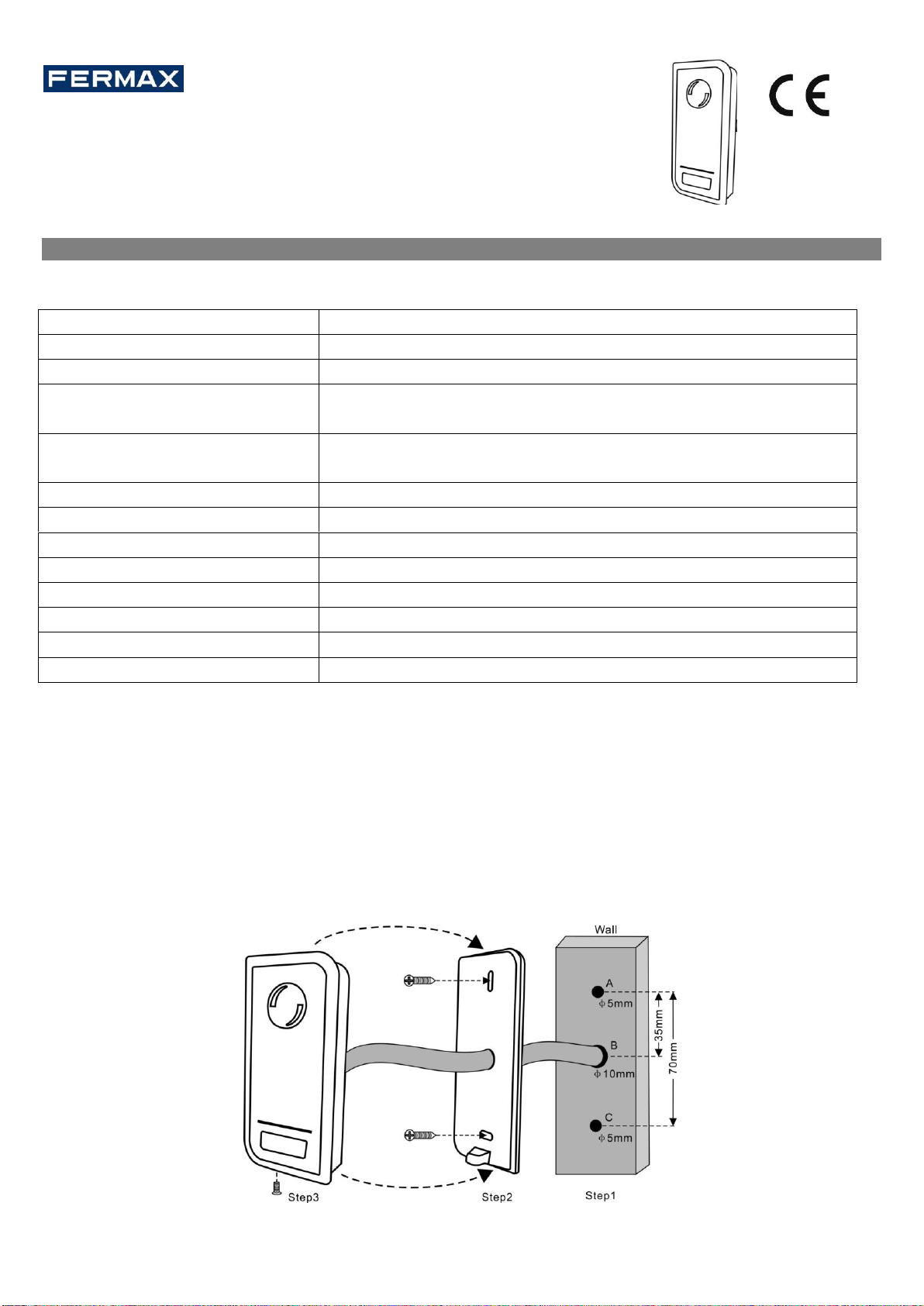

Instalación

Cod. 97865 V09_17

Conexión

La conexión se realiza a través del cable que sale de la parte posterior, el cual se conecta directamente a una

controladora Wiegand26 (+, GND, D0, D1, LED-G, BEEP-BUZ-BZ).

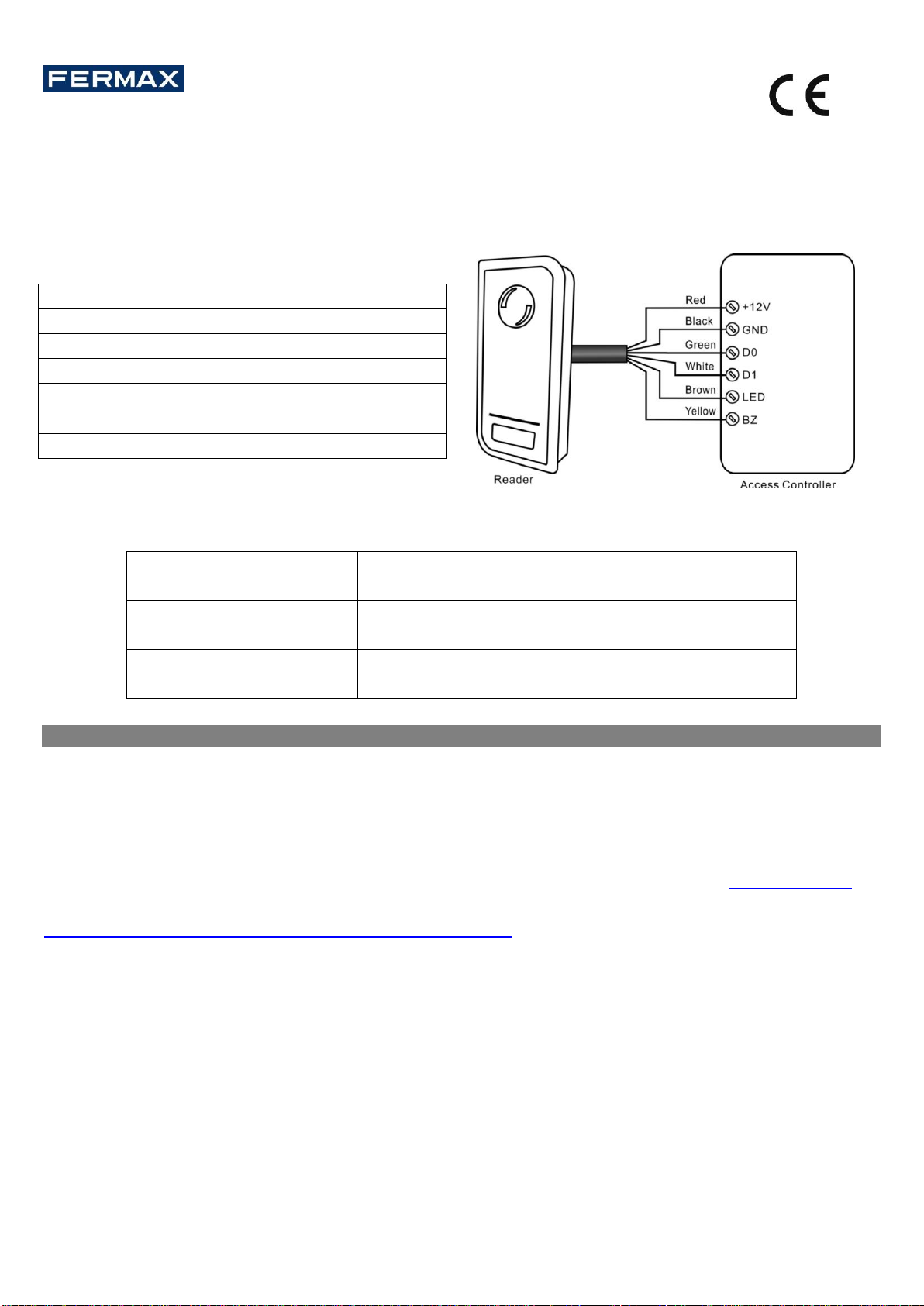

Esquema de instalación

Lectura de tarjeta

El LED se enciende en verde y el buzzer suena un beep.

Control LED exterior

Cuando la alimentación de entrada es baja el LED control se

vuelve Verde.

Control Buzzer exterior

Cuando la entrada de alimentación del Buzzer es baja este

empieza a sonar.

Mantenimiento

FACTORES QUE INFLUYEN EN LA DISTANCIA DE FUNCIONAMIENTO

Orientación de la llave de proximidad. Deficiente alimentación del lector. Interferencias en la banda de 13,56Mhz y

125Khz.

DECLARACIÓN DE CONFORMIDAD CE

Por medio de la presente, FERMAX ELECTRÓNICA, S.A.U. declara que la ref. ref. 5277 prox MINI, cumple con los

requisitos de la Directiva RED 2014/53/UE y de la Directiva RoHS 2011/65/EU. Ver página web www.fermax.com FERMAX

Avd. Tres Cruces, 133, 46017 Valencia, Spain. http://docweb2.fermax.com/docs/decconformidad/ES/F05277.pdf

Color cable

Señal

Rojo

Negro

GND

Verde

D0 (Data 0)

Blanco

D1 (Data 1)

Marrón (opcional)

Control led verde LED-G

Amarillo (opcional)

Buzzer BEEP-BUZ-BZ

Cod. 97865 V09_17

REF. 5277 PROXIMITY READER MINI WG

User’s manual EN

Technical data

Proximity reader wiegand.

Model

Proximity reader wiegand

Operating system

2-5cm aprox

Power supply

12Vdc (9-24VDC)

Standby Current

35mA (proximity to metals or between readers affects

consumption)

Compatibility

Cards/Fobs 125Khz EM, 125Khz HID, 13,56MHz Mifare

(ISO 14443A)

Operating frequency

125Khz and 13,56MHz

Wiring

6 wires (shielded-type recommended)

Distance

Max. 10m

Watertight

IP66

Operating temperature

-20ºC a +60ºC

Dimensions

103 x 48 x 20 mm

Protocol

Wiegand 26

Humidity

90%

Operation

Wiegand readers allow increasing the security of access control installations by avoiding sabotage, since they do not

include anymore the opening mechanisms nor the exit button terminals. These functions have been implemented in the

door controller. The mentioned readers can beused with other door controllers using protocols Wiegand 26.

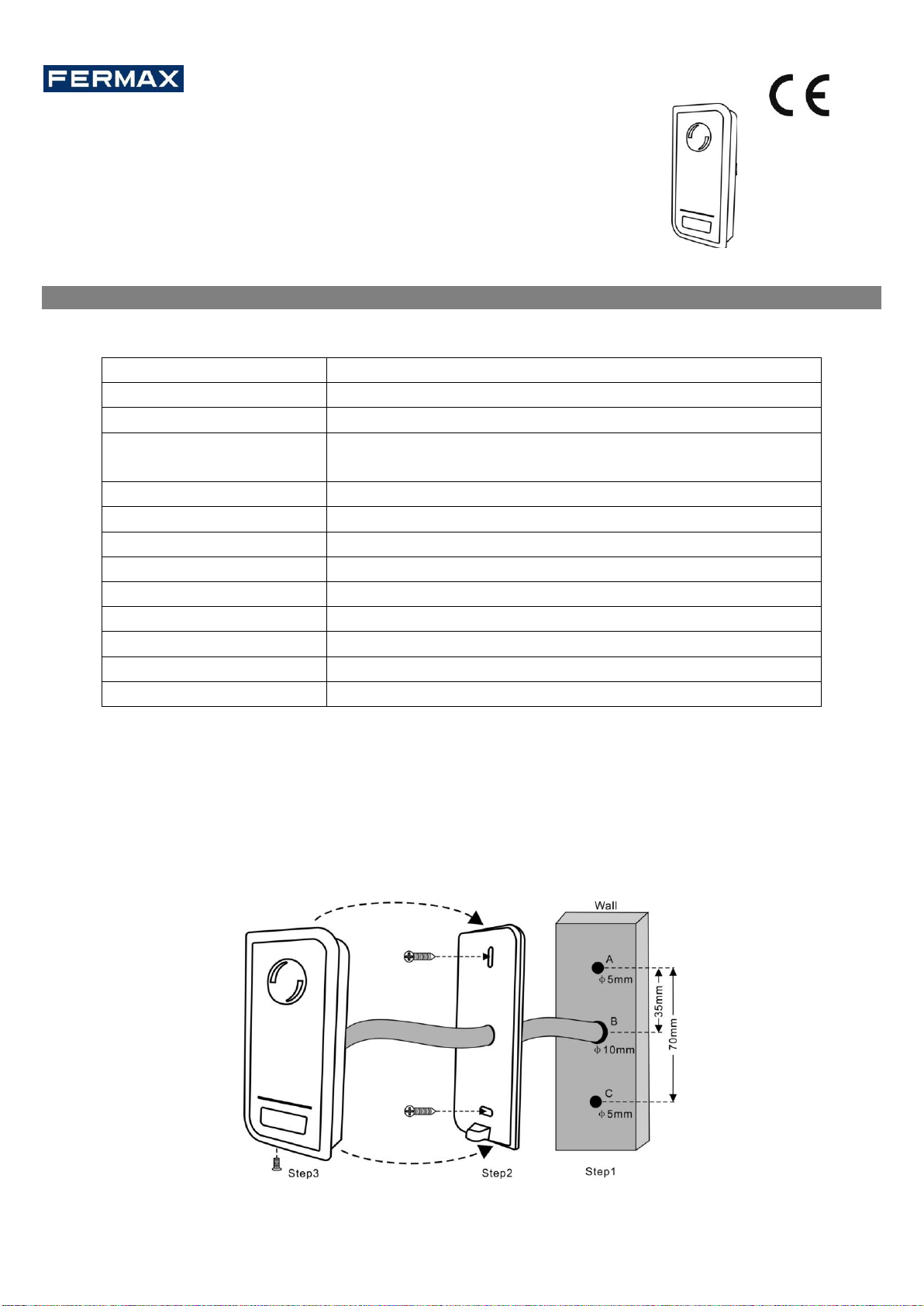

Installation

Connections

Cod. 97865 V09_17

Connection is made through the wiring from the rear, which is connected directly to a Wiegand controller (+, -, D0, D1,

LED-G, BEEP-BUZ-BZ).

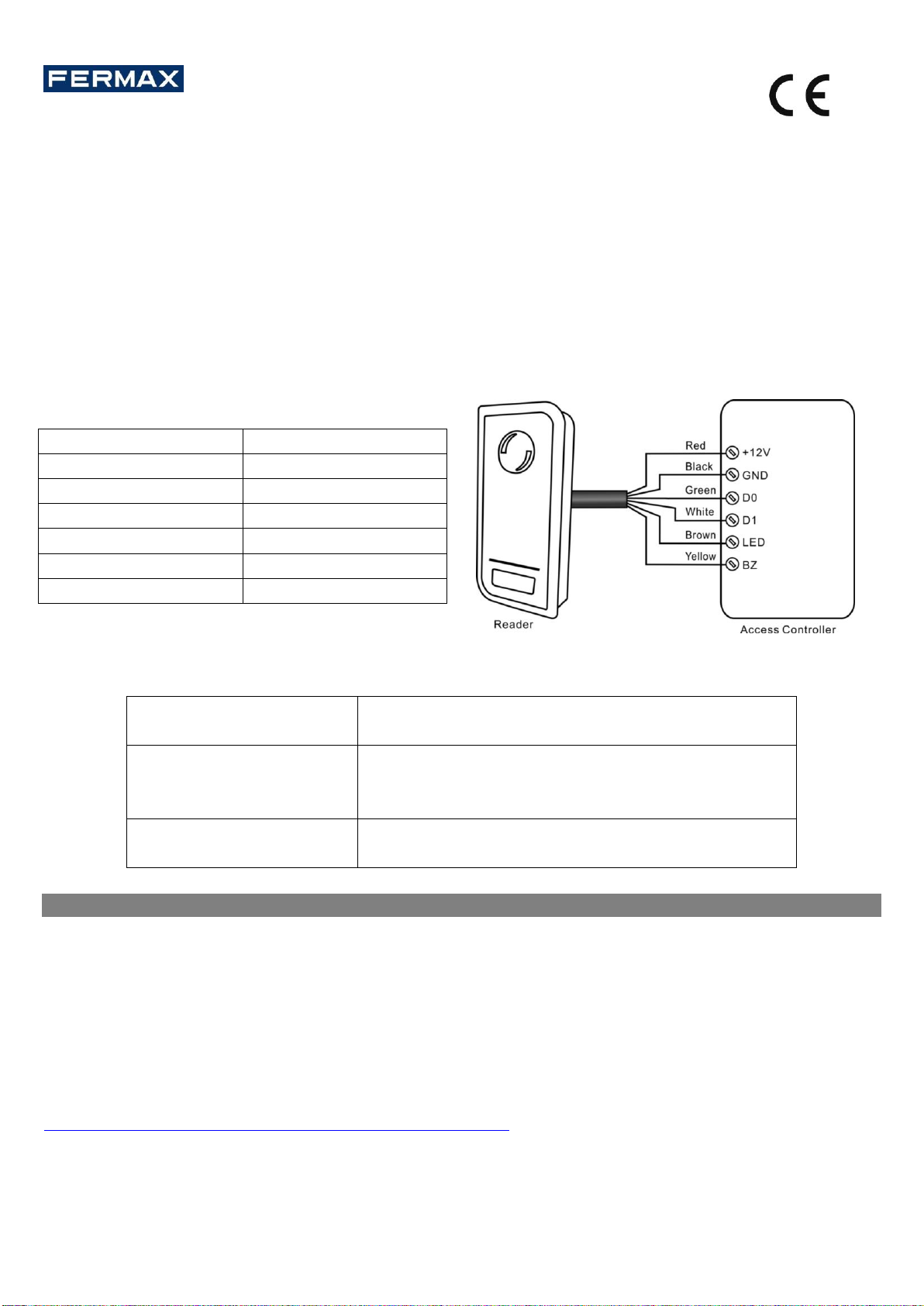

Connection Diagram

Read Card

The LED light will turn into Green, and the buzzer sounds a

beep, at the meantime, the reader outputs the Wiegand signal

External LED Control

When the input voltage for LED is low, the LED will turn into

Green

External Buzzer Control

When the input voltage for Buzzer is low, the Buzzer will

sound

Maintenance

FACTORS INFLUENCING THE OPERATING DISTANCE

Orientation of the proximity key. Faulty reader supply. Interference on the 13.56 MHz band and 125Khz.

CE DECLARATION OF CONFORMITY

Hereby, FERMAX ELECTRONICA, S.A.U., declares that this PROXIMITY MINI REF. 5277, is in compliance with the

essential requirements of Directive RED 2014/53/UE and Directive RoHS 2011/65/UE. See website www.fermax.com.

FERMAX Avd. Tres Cruces, 133, 46017 Valencia, Spain.

http://docweb2.fermax.com/docs/decconformidad/EN/F05277.pdf

Cable colour

Signal

Red

Black

GND

Green

White

Brown (optional)

Green Control led LED-G

Yelow (optional)

Buzzer BEEP-BUZ-BZ

Cod. 97865 V09_17

REF. 5277 LECTEUR DE PROXIMITÉ MINI WG

Manuel de l’utilisateur F

Données techniques

Lecteur de proximité.

Système de lecture

Par proximité

Distance de lecture

2-5cm aprox

Alimentation

12Vdc (9-24V)

Consommation repos

35mA (la proximité de métaux ou entre

lecteurs affecte la consommation)

Compatibilité

Cartes proximité/Badges 125Khz EM, 125Khz HID, 13,56MHz Mifare (ISO

14443A)

Fréquence d’oscillation

125Khz et 13,56MHz

Câblage

6 câbles (préconisé câble avec blindage)

Distance

Max. 10m

Niveau d’étanchéité

IP66

Température de fonctionnement

-20ºC à +60ºC

Dimensions

103 x 48 x 20 mm

Protocoles

Wiegand 26

Humidité

90%

Fonctionnement

Les lecteurs Wiegand permettent de doter les instalations de contrôle d’accès de sécurité antisabotage, étant donné

qu’ils n’incorporent plus les mécanismes d’ouverture ni les bornes de bouton de sortie. Ces fonctions ont été déplacées

sur le controleur de porte. Ces lecteurs peuvent être utilisés avec d’autres controleurs de porte qui utilisent les

protocoles Wiegand-26 bit.

Installation

Cod. 97865 V09_17

Connexion

La connexion s’effectue à travers le câble qui sort de la partie postérieure, lequel se branche directement sur une

centrale Wiegand (+, -, D0, D1, LED-G, BEEP-BUZ-BZ).

Schéma de raccordement

Lire carte

La lumière LED va se transformer en vert, et le buzzer émet

un bip, à la même fois le lecteur émet le signal Wiegand

Contrôle LED externe

Lorsque le voltage d'entrée pour la LED est faible, la LED

tournera dans le vert

Contrôle Buzzer externe

Lorsque le voltage d'entrée est faible pour le buzzer, le buzzer

retentit

Maintenance

FACTEURS INFLUANT SUR LA DISTANCE DE FONCTIONNEMENT

Orientation de la clé de proximité. Alimentation défectueuse du lecteur. Interférences sur la bande de

13,56MHz-125kHz.

DECLARATION DE CONFORMITÉ CE

Par la présente FERMAX ELECTRONICA, S.A.U., déclare que l’appareil ref. 5277 MINI est conforme aux exigences

essentielles de la directive RED 2014/53/UE, Directive RoHS 2011/65/UE. Voir site Internet www.fermax.com.

FERMAX Avd. Tres Cruces, 133, 46017 Valencia, Spain.

http://docweb2.fermax.com/docs/decconformidad/FR/F05277.pdf

Cable couleur

Signal

Rouge

Noir

GND

Vert

Blanc

Brun (optionnel)

Contrôle LED-G

Jaune (optionnel)

Buzzer-BEEP-BUZ-BZ

Cod. 97865 V09_17

REF. 5277 NäHERUNGSLESER MINI WG

Benutzerhandbuch D

Technische Daten

Näherungsleser

Erfassung

Durch Annäherung

Leseabstand

ca. 2-5cm

Speisung

12Vdc (9-24V)

Ruhe-

35mA (die Nähe zu Metallen oder anderen

Lesegeräten wirkt sich auf den Verbrauch aus)

Kompatibilität

Karten 125Khz EM, 125Khz HID, 13,56MHz Mifare (ISO 14443A)

Oszillationsfrequenz

125Khz und 13,56MHz

Verkabelung

6 Kabel (Abschirmung empfehlenswert)

Abstand

Max. 10m

Dichtigkelt

IP66

Betriebstemperatur

-20ºC to +60ºC

Abmessungen

103 x 48 x 20 mm

Protokoll

Wiegand 26

Relative Luftfeuchtigkeit

90%

Betrieb

Der Mechanismus der Türöffnung bzw. der Anschluss der Ausgangstaste sind nicht in den Wiegand-Lesern enthalten,

wodurch die Anti-Sabotage-Sicherheit des Zutrittskontrollsystems zusätzlich erhöht wird. Die Funktionen Türöffnung

und Ausgangstaste werden vom Türsteuergerät durchgeführt. Es können auch andere Türsteuergeräte, die die

Protokolle Wiegand-26, eingesetzt werden.

Installation

Cod. 97865 V09_17

Anschluss

Der Anschluss erfolgt über das aus der Rückseite kommende Kabel, das direkt a eine Wiegand - Zentrale (+, -, D0, D1,

LED-G, BEEP-BUZ-BZ).

Connection Diagram

Karte lesen

Das LED-Licht wird in Grün zu drehen, und der Buzzer ertönt

ein Piepton, in der Zwischenzeit gibt der Leser die

Wiegand-Signal

Äußere LED-Steuerung

Wenn die Eingangsspannung für die LED niedrig ist, wird die

LED in Grün schalten

Äußere Buzzer-Steuerung

Wenn die Eingangsspannung niedrig ist für den Buzzerr,

ertönt der Buzzer

Wartung

DIE BETRIEBSENTFERNUNG BEEINFLUSSENDE FAKTOREN

Ausrichtung des Näherungsschlüssels. Unzureichende Stromversorgung des Lesegeräts. Störungen im 13,56

MHz-125KHz-Band.

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt FERMAX ELECTRONICA, S.A.U., dass sich das Gerät MINI REF. 5277 in Übereinstimmung mit den

grundlegenden Anforderungen der Richtlinie RED 2014/53/EU RoHS-Richtlinie 2011/65/EU. Siehe Webseite web

www.fermax.com. FERMAX Avd. Tres Cruces, 133, 46017 Valencia, Spain.

http://docweb2.fermax.com/docs/decconformidad/DE/F05277.pdf

Kabel Farbe

Signal

Rot

Schwarz

GND

Grün

Weiß

Braun (optional)

Control Grün LED-G

Gelb (optional)

Buzzer BEEP-BUZ-BZ

Cod. 97865 V09_17

REF. 5277 LEITOR DE PROXIMIDADE MINI WG

Manual do utilizador P

Dados técnicos

Leitor de proximidade MINI Wiegand

Modelo

Leitor de proximidade MINI Wiegand

Distância de leitura

2-5 cm, aprox.

Alimentação

12 V DC (9-24 V DC)

Consumo em repouso

35 mA (a proximidade de metais ou entre leitores afeta o

consumo)

Compatibilidade

Cartões/chaveiros 125Khz EM, 125Khz HID, 13,56 MHz

Mifare (ISO 14443A)

Frequência de oscilação

125 KHz e 13,56 MHz

Cablagem

6 cabos (blindagem recomendada)

Distância até ao controlador

Máx. 10m

Classe de proteção

IP66

Temperatura de funcionamento

-20 ºC a +60 ºC

Dimensões

103 x 48 x 20 mm

Protocolo

Wiegand 26

Humidade

90%

Funcionamento

Os leitores Wiegand permitem dotar a instalação de controlo de acessos de segurança anti-sabotagem, por não

incorporarem o mecanismo de abertura de porta nem a ligação do botão de saída. Estas funções são suportadas pelo

controlador de porta, que emprega o protocolo Wiegand 26.

Instalação

Cod. 97865 V09_17

Ligação

A ligação efetua-se através do cabo que sai da parte posterior e que é ligado diretamente a um controlador Wiegand 26

(+, GND, D0, D1, LED-G, BEEP-BUZ-BZ).

Esquema de instalação

Leitura de cartão

O LED ilumina-se a verde e o buzzer emite um bip.

Controlo de LED exterior

Quando a alimentação de entrada está baixa, o LED de

controlo fica verde.

Controlo de Buzzer exterior

Quando a entrada de alimentação do buzzer está baixa, este

começa a soar.

Manutenção

FATORES QUE AFETAM A DISTÂNCIA DE FUNCIONAMENTO

Orientação da chave de proximidade. Deficiente alimentação do leitor. Interferências na banda de 13,56 MHz e 125 KHz.

DECLARAÇÃO CE DE CONFORMIDADE

Por este meio, a FERMAX ELECTRÓNICA, S.A.U. declara que o produto ref. 5277 prox MINI cumpre com as disposições

pertinentes em conformidade da diretiva 2014/53 RoHS /EU 2011/65/UE. Ver página web www.fermax.com. FERMAX Avd.

Tres Cruces, 133, 46017 Valencia, Spain. http://docweb2.fermax.com/docs/decconformidad/PT/F05277.pdf

Cor do cabo

Sinal

Vermelho

Preto

GND

Verde

D0 (Dados 0)

Branco

D1 (Dados 1)

Castanho (opcional)

Controlo de LED verde

LED-G

Amarelo (opcional)

Buzzer BEEP-BUZ-BZ

Indice

Lingue:

Altri manuali Fermax Sistema di interfono

Fermax

Fermax Way-Fi Guida utente

Fermax

Fermax LOFT Extra DUOX Manuale utente

Fermax

Fermax VDS VIDEO CITYLINE iLOFT KIT Manuale di istruzioni

Fermax

Fermax iLOFT VDS Basic Manuale utente

Fermax

Fermax MARINE DDA 1-LINE ENTRYPHONE KIT Manuale utente

Fermax

Fermax 2347 Manuale utente

Fermax

Fermax LOFT 60 Years Limited Edition Manuale utente

Fermax

Fermax VDS Smile Monitor Istruzioni per il montaggio

Fermax

Fermax DUOX MARINE 9788 Guida utente

Fermax

Fermax 1 LINE MARINE VIDEO KIT Manuale di istruzioni

Fermax

Fermax CITYLINE VDS-BUS2 Guida utente

Fermax

Fermax MEET KIN 1445 Guida utente

Fermax

Fermax Placa Milo Guida all'installazione

Fermax

Fermax 1102 Manuale utente

Fermax

Fermax DUOX SKYLINE 7391 Guida utente

Fermax

Fermax DUOX PLUS MARINE ST1 CP201 Manuale del proprietario

Fermax

Fermax Skyline Duox FE5045 Manuale di istruzioni

Fermax

Fermax evolution avisa Manuale utente

Fermax

Fermax Loft Manuale di istruzioni

Fermax

Fermax COLOUR 4+N LOFT MEMORY MONITOR Manuale utente

Fermax

Fermax 9022 Manuale utente

Fermax

Fermax CITY 4+N OUTDOOR PANEL Guida utente

Fermax

Fermax SMILE 3.5" Monitor Manuale utente

Fermax

Fermax VDS MEMOPHONE KIT Series Manuale di istruzioni

Manuali Sistema di interfono popolari di altre marche

Bticino

Bticino LINEA 3000 Manuale utente

MSI

MSI MSI-140 Manuale utente

golmar

golmar Stadio Plus Manuale utente

CyberData

CyberData 011211 series Manuale

Vidos

Vidos duo M1021 Manuale utente

Vimar

Vimar ELVOX 7539/E Manuale utente

SSS Siedle

SSS Siedle BTSV 850-03 Manuale utente

Dahua

Dahua VTO Series Manuale utente

Elvox

Elvox 5651 Manuale utente

Videx

Videx VIDEOKIT Series Manuale utente

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuale utente

Viking

Viking E-35-EWP Manuale utente

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuale utente

SSS Siedle

SSS Siedle BFCV 850 Series Manuale utente

GRD

GRD MAX V2 Manuale utente

Alecto

Alecto ADI-250 Manuale utente

Aiphone

Aiphone IE-8MD Manuale utente

Perel

Perel EDB4 Manuale utente
